QFA2261 Pomieszczeniowy czujnik temperatury i wilgotności, wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..95% r.h., 0..50 [°C], IP30, biały, zwiększona odporność na zanieczyszczenia

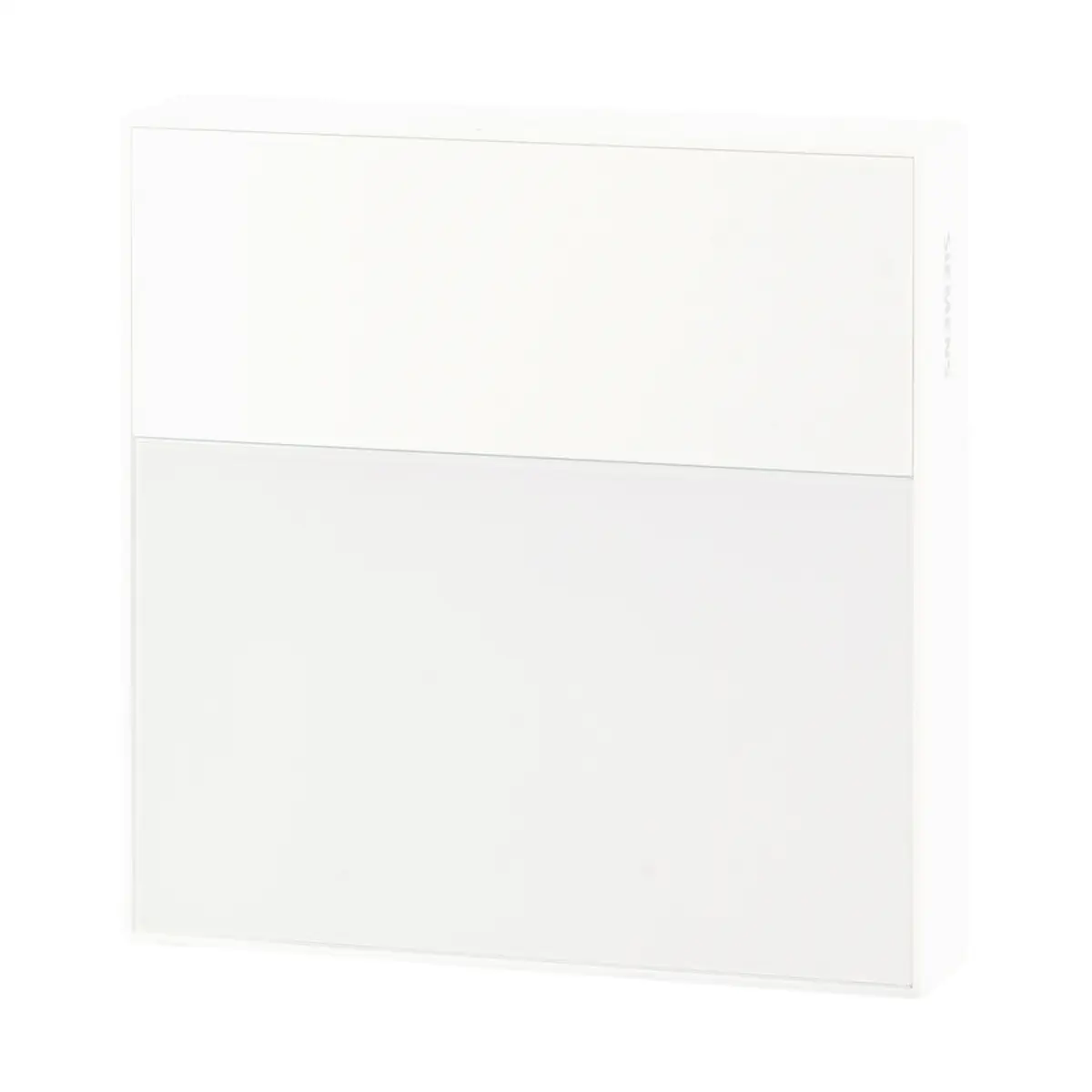

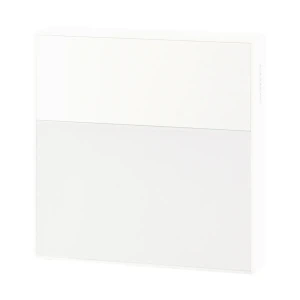

Siemens QFA2261 to aktywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury oraz wilgotności względnej. Model wykorzystuje odporny na zanieczyszczenia pojemnościowy element pomiarowy wilgotności, dlatego nadaje się do pomieszczeń bardziej narażonych na kurz, brud, opary i gazy emitowane przez farby, aerozole, rozpuszczalniki lub środki czyszczące. Czujnik ma dwa konfigurowalne wyjścia analogowe, komunikację NFC i białą obudowę bez wyświetlacza.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50°C.
• Pomiar wilgotności względnej w zakresie 0...100% r.h..
• Odporny na zanieczyszczenia pojemnościowy element pomiarowy wilgotności.
• 2 wyjścia analogowe: X1 dla temperatury i X2 dla wilgotności względnej.
• Konfigurowany typ sygnału wyjściowego: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config.
• Możliwość ustawiania parametrów przez NFC także bez zasilania czujnika.
• Montaż ścienny bezpośrednio na ścianie lub z wykorzystaniem typowej puszki podtynkowej.
• Obudowa bez wyświetlacza, wykonana z poliwęglanu, w kolorze białym RAL 9016.
• Numer magazynowy: S55720-S679.

Zastosowanie

QFA2261 jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, w których zmierzone wartości temperatury i wilgotności są przekazywane do systemu automatyki budynkowej lub układu regulacyjnego.

Zastosowany element wilgotnościowy sprawdza się w pomieszczeniach o większym narażeniu na cząstki stałe, takie jak kurz i brud, oraz na opary i gazy pochodzące między innymi z farb, aerozoli, rozpuszczalników i środków czyszczących. Przykładowe zastosowania obejmują:

• lakiernie,
• łazienki,
• kuchnie.

Zwiększona odporność na zanieczyszczenia nie oznacza całkowitej odporności na wszystkie ich rodzaje, zwłaszcza na gazy chemiczne. QFA2261 nie zastępuje specjalistycznych czujników przeznaczonych do konkretnych zastosowań.

Funkcje i działanie

Pomiar temperatury

Czujnik mierzy temperaturę za pomocą elementu NTC 10k. Wynik jest przetwarzany na liniowy sygnał analogowy dostępny na zacisku X1. Domyślny zakres wynosi 0...50°C, a minimalną i maksymalną wartość procesową można zmienić w aplikacji Quick Config.

Pomiar wilgotności względnej

Wilgotność jest mierzona za pomocą odpornego na zanieczyszczenia pojemnościowego elementu pomiarowego. Sygnał wilgotności względnej jest dostępny na zacisku X2. Domyślny zakres wyjściowy odpowiada wartościom 0...100% r.h. i może zostać dostosowany przez NFC.

Reakcja na usterkę

• W przypadku awarii elementu temperatury po 60 sekundach na wyjściu temperatury pojawia się skonfigurowana wartość minimalna, a na wyjściu wilgotności skonfigurowana wartość maksymalna.
• W przypadku awarii elementu wilgotności po 60 sekundach na jego wyjściu pojawia się skonfigurowana maksymalna wartość wilgotności względnej.

Konfiguracja przez NFC

Czujnik jest fabrycznie skonfigurowany i gotowy do użycia. Parametry można odczytywać i zmieniać za pomocą aplikacji Siemens Quick Config na smartfonie obsługującym NFC. Konfiguracja jest możliwa również wtedy, gdy urządzenie nie jest zasilane lub nadal znajduje się w opakowaniu.

• Maksymalna odległość smartfona od anteny NFC: 2 cm.
• Typowy czas wymiany danych: 2–3 sekundy.
• Możliwość odczytu, zapisu i pobierania ustawień parametrów.
• Możliwość włączenia ochrony kodem PIN.
• Importowanie i eksportowanie list parametrów w formacie JSON.
• Zakres korekty temperatury: −5...+5°C.
• Zakres korekty wilgotności: −10...+10% r.h..

Odczyt danych diagnostycznych przez NFC jest wiarygodny wyłącznie wtedy, gdy czujnik jest zasilany. Oprogramowanie sprzętowe może być aktualizowane za pomocą aplikacji Siemens Quick Config na komputerze PC i standardowego kabla USB.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC lub 15...35 V DC.
• X1: liniowy sygnał temperatury.
• X2: liniowy sygnał wilgotności względnej.
• Dostępne sygnały napięciowe: 0...5 V, 0...10 V, 2...10 V DC, maksymalnie 1 mA.
• Dostępne sygnały prądowe: 0...10 mA, 0...20 mA, 4...20 mA, maksymalna rezystancja obciążenia 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilających wymagana jest skrętka.
• W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.

Dane techniczne

• Model: QFA2261.
• Numer magazynowy: S55720-S679.
• Mierzone wielkości: temperatura i wilgotność względna.
• Liczba wyjść: 2.
• Wyświetlacz: brak.
• Wskaźnik jakości powietrza: brak.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC.
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC i napięciowym sygnale wyjściowym: 1,2 VA.
• Pobór mocy przy 24 V AC i prądowym sygnale wyjściowym: 2,1 VA.
• Zakres zastosowania czujnika temperatury: 0...50°C.
• Zakres pomiarowy temperatury: 0...50°C.
• Dokładność temperatury dla wyjścia napięciowego przy 23°C: ±0,2 K typowo.
• Dokładność temperatury dla wyjścia napięciowego w zakresie 15...35°C: ±0,4 K typowo.
• Dokładność temperatury dla wyjścia napięciowego w zakresie 5...50°C: ±0,7 K typowo.
• Dokładność temperatury dla wyjścia prądowego przy 23°C: ±0,3 K typowo.
• Dokładność temperatury dla wyjścia prądowego w zakresie 15...35°C: ±0,4 K typowo.
• Dokładność temperatury dla wyjścia prądowego w zakresie 5...50°C: ±0,7 K typowo.
• Stała czasowa temperatury t63 dla wersji bez wyświetlacza: poniżej 14 minut.
• Zakres zastosowania czujnika wilgotności: 0...95% r.h..
• Zakres pomiarowy wilgotności: 0...100% r.h..
• Dokładność wilgotności przy 23°C, 24 V AC/DC i 30...70% r.h. dla wyjścia napięciowego: ±2% r.h. typowo.
• Dokładność wilgotności przy 23°C, 24 V AC/DC i 30...70% r.h. dla wyjścia prądowego: ±3% r.h. typowo.
• Zależność pomiaru wilgotności od temperatury: maks. 0,2% r.h./°C.
• Stała czasowa wilgotności t63: poniżej 20 sekund.
• Komunikacja NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Maksymalna wysokość pracy: 3000 m.
• Warunki pracy: 0...50°C, 0...95% r.h., bez kondensacji.
• Warunki transportu i składowania: −25...+70°C, wilgotność poniżej 95% r.h..
• Materiał obudowy: poliwęglan.
• Kolor: biały RAL 9016.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,16 kg.

Montaż

QFA2261 jest przeznaczony do montażu na ścianie. Składa się z części czujnikowej z elektroniką oraz płytki montażowej z zaciskami. Może być instalowany z wykorzystaniem większości typowych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych części budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.
• Podczas montażu nie dotykać wrażliwych elementów czujnika gołymi rękami ani narzędziami.

Podsumowanie

Siemens QFA2261 jest pomieszczeniowym czujnikiem temperatury i wilgotności przeznaczonym do współpracy z instalacjami automatyki budynkowej. Odporny na zanieczyszczenia element wilgotnościowy, dwa konfigurowalne wyjścia analogowe oraz możliwość uruchamiania przez NFC ułatwiają zastosowanie urządzenia w wymagających pomieszczeniach, w których występują kurz, zabrudzenia lub opary.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM oraz zgodność euroazjatycką EAC.
• Certyfikacja UL873; produkt jest zgodny z normą IEC/EN 60730-1.
• Deklaracja środowiskowa produktu obejmuje zgodność z RoHS.
• Nie wyrzucać produktu ani jego opakowania z odpadami komunalnymi. Należy przekazać je do odpowiedniego punktu selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
• Urządzenia nie wolno używać jako elementu zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej.
• Zewnętrzne zabezpieczenie linii zasilającej powinien stanowić bezpiecznik zwłoczny maks. 10 A, wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D albo źródło zasilania z ograniczeniem prądu do maks. 10 A.
• Produkt jest przeznaczony wyłącznie do zastosowań wewnątrz pomieszczeń, w temperaturze 0...50°C i przy wilgotności 0...95% r.h. bez kondensacji.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Opary chemiczne o wysokim stężeniu i długi czas ekspozycji mogą powodować błędy pomiarowe.
• Nie dotykać wrażliwych elementów gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Urządzenie należy montować zgodnie z dopuszczalnymi warunkami otoczenia, z dala od źródeł ciepła, bezpośredniego promieniowania słonecznego i przeciągów.
