QFA2261D/BK Pomieszczeniowy czujnik temperatury i wilgotności, wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..95% r.h., 0..50 [°C], IP30, czarny, z wyświetlaczem, zwiększona odporność na zanieczyszczenia

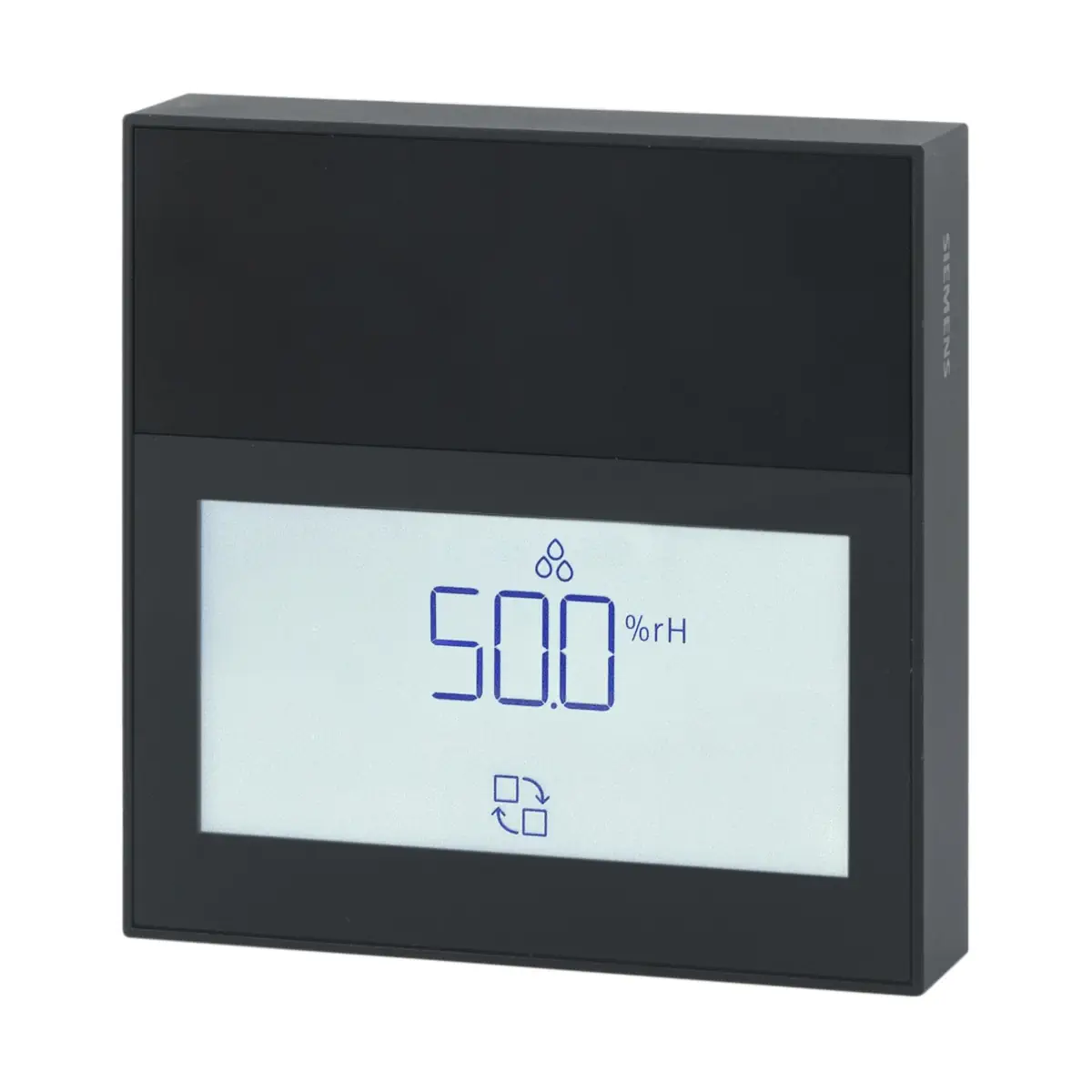

Siemens QFA2261D/BK to aktywny, czarny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury i wilgotności względnej. Model wykorzystuje odporny na zanieczyszczenia pojemnościowy element pomiarowy wilgotności, ma dotykowy wyświetlacz LCD oraz dwa konfigurowalne wyjścia analogowe. Parametry urządzenia można ustawiać za pomocą aplikacji Siemens Quick Config przez NFC.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50°C.
• Pomiar wilgotności względnej w zakresie 0...100% r.h..
• Odporny na zanieczyszczenia pojemnościowy element pomiarowy wilgotności.
• Dwa wyjścia analogowe: X1 dla temperatury i X2 dla wilgotności względnej.
• Konfigurowany sygnał wyjściowy: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Dotykowy wyświetlacz LCD do lokalnego prezentowania wartości pomiarowych.
• Konfiguracja i uruchamianie przez NFC za pomocą aplikacji Siemens Quick Config.
• Możliwość konfiguracji parametrów również przy niezasilonym czujniku.
• Zasilanie 24 V AC ±20% lub 15...35 V DC (SELV).
• Obudowa w kolorze czarnym RAL 9005.
• Numer magazynowy: S55720-S682.

Zastosowanie

Czujnik QFA2261D/BK jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz do systemów automatyki budynkowej i układów regulacyjnych wymagających pomiaru temperatury i wilgotności względnej w pomieszczeniu.

Element pomiarowy wilgotności o zwiększonej odporności na zanieczyszczenia sprawdza się w pomieszczeniach bardziej narażonych na kurz, brud, opary oraz gazy emitowane przez farby, aerozole, rozpuszczalniki i środki czyszczące. Przykładowe zastosowania obejmują:

• lakiernie,
• łazienki,
• kuchnie.

Zwiększona odporność na zanieczyszczenia nie oznacza całkowitej odporności na wszystkie substancje, zwłaszcza gazy chemiczne. Model nie zastępuje specjalistycznych czujników przeznaczonych do konkretnych zastosowań.

Funkcje i działanie

Pomiar temperatury

Czujnik mierzy temperaturę za pomocą elementu NTC 10k. Układ elektroniczny przekształca wynik pomiaru na liniowy sygnał analogowy dostępny na zacisku X1. Domyślny zakres wynosi 0...50°C, a jego minimalną i maksymalną wartość można zmienić w aplikacji Quick Config.

Pomiar wilgotności względnej

Wilgotność jest mierzona przez pojemnościowy element pomiarowy odporny na zanieczyszczenia. Wynik jest przekształcany na liniowy sygnał analogowy dostępny na zacisku X2. Domyślny zakres wynosi 0...100% r.h. i może zostać zmodyfikowany za pomocą aplikacji.

Wyświetlacz dotykowy

Wbudowany wyświetlacz LCD umożliwia lokalne prezentowanie temperatury w °C lub °F oraz wilgotności względnej w % r.h. Czujnik obsługuje tryb standardowy i tryb oszczędzania energii, a także regulację czasu uśpienia, czasu wyłączenia podświetlenia i jasności podświetlenia.

Konfiguracja przez NFC

Po zbliżeniu smartfona z włączoną funkcją NFC na odległość maksymalnie 2 cm wymiana danych trwa około 2–3 sekund. Aplikacja Siemens Quick Config pozwala:

• odczytywać, ustawiać i pobierać parametry czujnika,
• zmieniać zakresy pomiarowe i typ sygnału wyjściowego,
• ustawiać przesunięcie pomiaru temperatury i wilgotności,
• włączać ochronę kodem PIN,
• importować i eksportować listy parametrów w formacie JSON,
• uruchamiać tryb testowy wyjść.

Odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie wtedy, gdy urządzenie jest zasilane. Aktualizację oprogramowania sprzętowego można przeprowadzić za pomocą aplikacji Siemens Quick Config na komputerze PC i standardowego kabla USB.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC (SELV) lub 15...35 V DC.
• X1: wyjście sygnałowe temperatury.
• X2: wyjście sygnałowe wilgotności względnej.
• Dostępne sygnały wyjściowe: 0...5 V, 0...10 V, 2...10 V DC, 0...10 mA, 0...20 mA lub 4...20 mA.
• Maksymalne obciążenie wyjścia napięciowego: 1 mA.
• Maksymalna rezystancja obciążenia wyjścia prądowego: 500 Ω.
• Zaciski śrubowe: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilających wymagana jest skrętka. W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.

Dane techniczne

Pomiar temperatury

• Zakres zastosowania i pomiaru: 0...50°C.
• Element pomiarowy: NTC 10k.
• Maksymalna rozdzielczość wyświetlacza: 0,1°C / 0,1°F.
• Dokładność przy wyjściu napięciowym: ±0,2 K przy 23°C, ±0,4 K w zakresie 15...35°C i ±0,7 K w zakresie 5...50°C — wartości typowe.
• Dokładność przy wyjściu prądowym: ±0,3 K przy 23°C, ±0,4 K w zakresie 15...35°C i ±0,7 K w zakresie 5...50°C — wartości typowe.
• Stała czasowa t63 dla wersji z wyświetlaczem: poniżej 15,5 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.

Pomiar wilgotności względnej

• Zakres pomiarowy: 0...100% r.h..
• Zakres zastosowania: 0...95% r.h..
• Dokładność przy 23°C, 24 V AC/DC i wilgotności 30...70% r.h.: ±2% r.h. dla wyjścia napięciowego oraz ±3% r.h. dla wyjścia prądowego — wartości typowe.
• Maksymalna rozdzielczość wyświetlacza: 0,1% r.h..
• Zależność od temperatury: ≤0,2% r.h./°C.
• Stała czasowa t63: poniżej 20 s.

Zasilanie i komunikacja

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,6 VA dla napięciowego sygnału wyjściowego lub 2,7 VA dla prądowego sygnału wyjściowego.
• Częstotliwość NFC: 13,56 MHz.

Obudowa i warunki pracy

• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: poniżej 95% r.h..
• Maksymalna wysokość pracy: 3000 m.
• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,18 kg.

Montaż

Model QFA2261D/BK jest przeznaczony do montażu na ścianie. Może być instalowany na większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.
• Na dokładność wskazań mogą wpływać przepływ powietrza oraz powierzchnia, materiał i rodzaj ściany.

Podsumowanie

Siemens QFA2261D/BK łączy pomiar temperatury i wilgotności względnej z lokalnym wyświetlaczem LCD, konfigurowalnymi wyjściami analogowymi oraz wygodnym uruchamianiem przez NFC. Odporny na zanieczyszczenia element wilgotnościowy pozwala stosować czujnik w bardziej wymagających pomieszczeniach, a czarna obudowa RAL 9005 umożliwia dopasowanie urządzenia do nowoczesnych aranżacji wnętrz.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM oraz zgodność euroazjatycką EAC.
• Urządzenie ma certyfikację UL873 i spełnia wymagania normy produktowej IEC/EN 60730-1.
• Deklaracja środowiskowa produktu obejmuje zgodność z wymaganiami RoHS.
• Nie stosować czujnika jako urządzenia zabezpieczającego, na przykład jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Ich nieprzestrzeganie może spowodować obrażenia ciała lub szkody materialne.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej i odpowiednio dobranego do poboru mocy czujnika.
• Linia zasilająca wymaga zewnętrznego zabezpieczenia: bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Produkt jest przeznaczony wyłącznie do zastosowań wewnątrz pomieszczeń, w dopuszczalnych warunkach pracy: 0...50°C i 0...95% r.h. bez kondensacji.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Nie dotykać wrażliwych elementów gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Opary chemiczne o wysokim stężeniu i długi czas ekspozycji mogą powodować błędy pomiarowe. Czujnik nie jest całkowicie odporny na wszystkie zanieczyszczenia i nie zastępuje specjalistycznych czujników do konkretnych zastosowań.
• Produktu i jego opakowania nie wolno usuwać z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
