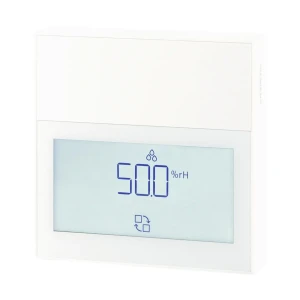

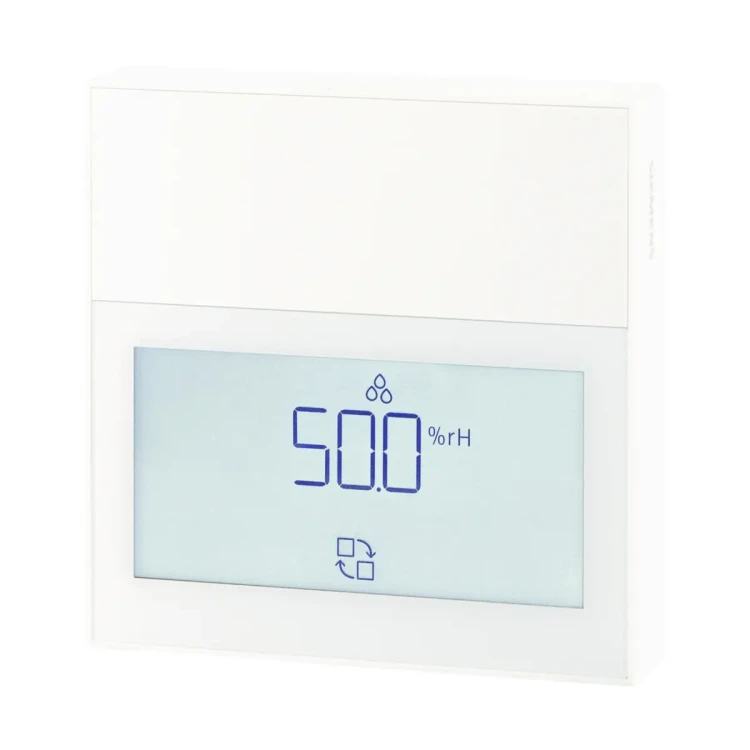

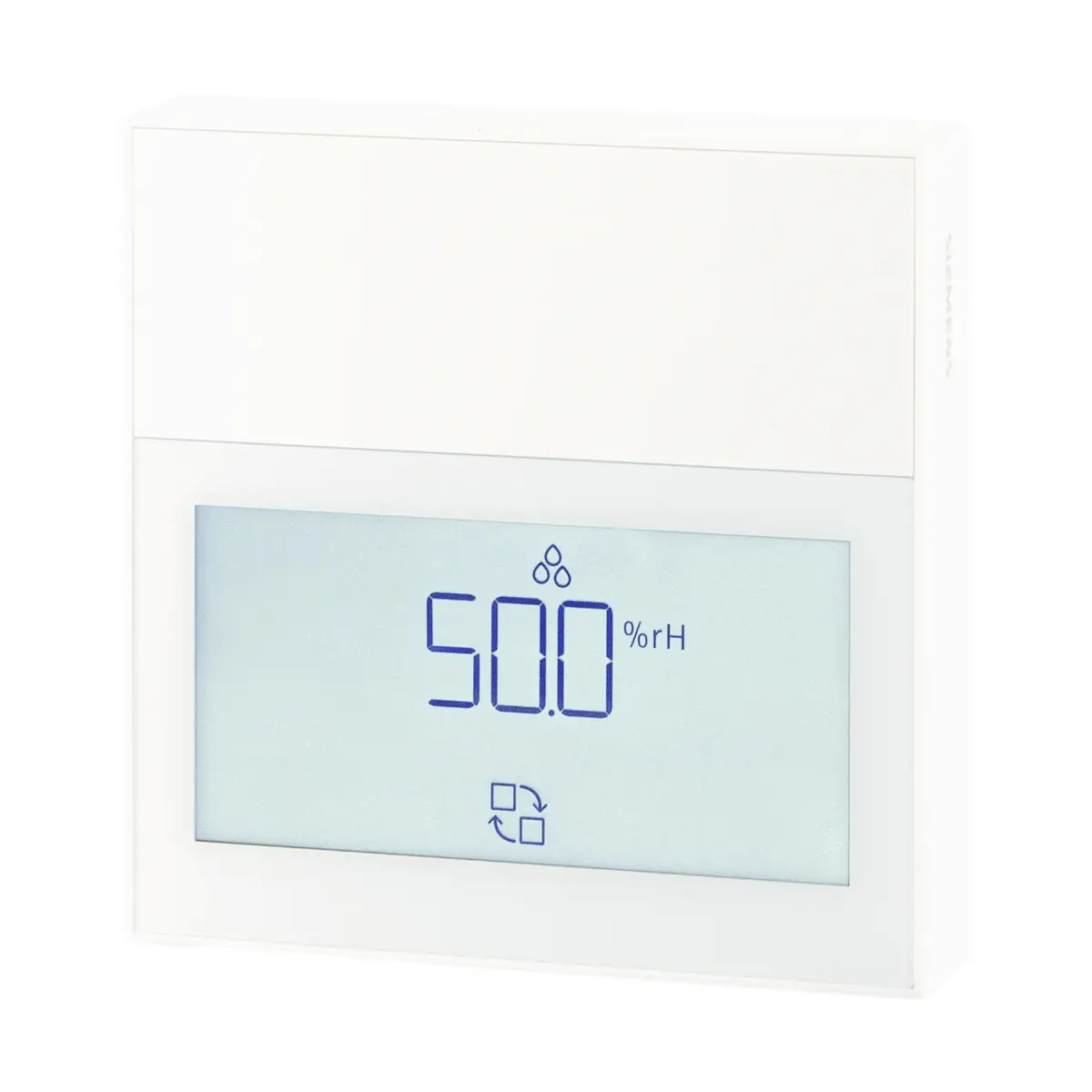

QFA2261D Pomieszczeniowy czujnik temperatury i wilgotności, wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, 0..95% r.h., 0..50 [°C], IP30, biały, z wyświetlaczem, zwiększona odporność na zanieczyszczenia

Siemens QFA2261D to aktywny, biały czujnik pomieszczeniowy przeznaczony do precyzyjnego pomiaru temperatury i wilgotności względnej. Model wyposażono w dotykowy wyświetlacz LCD, dwa konfigurowalne wyjścia analogowe oraz odporny na zanieczyszczenia pojemnościowy element pomiarowy wilgotności. Parametry urządzenia można uruchamiać i zmieniać za pomocą aplikacji Siemens Quick Config przez NFC.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50°C.
• Pomiar wilgotności względnej w zakresie 0...100% r.h..
• Odporny na zanieczyszczenia pojemnościowy element pomiarowy wilgotności.
• Dotykowy wyświetlacz LCD do lokalnej prezentacji wartości pomiarowych.
• Dwa aktywne wyjścia analogowe: X1 dla temperatury i X2 dla wilgotności względnej.
• Konfigurowany sygnał wyjściowy: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Zasilanie: 24 V AC ±20% lub 15...35 V DC.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config.
• Możliwość aktualizacji oprogramowania sprzętowego za pomocą aplikacji Siemens Quick Config na komputer PC i standardowego kabla USB.
• Biała obudowa z poliwęglanu w kolorze RAL 9016.
• Numer magazynowy: S55720-S681.

Zastosowanie

QFA2261D jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, w których pomiary temperatury oraz wilgotności względnej są wykorzystywane przez systemy automatyki budynkowej i układy regulacyjne.

Odporny na zanieczyszczenia element pomiarowy wilgotności pozwala stosować czujnik w pomieszczeniach o zwiększonym narażeniu na kurz, brud, opary oraz gazy emitowane przez farby, aerozole, rozpuszczalniki i środki czyszczące. Przykładowe zastosowania obejmują:

• lakiernie,
• łazienki,
• kuchnie.

Podwyższona odporność na zanieczyszczenia nie oznacza całkowitej odporności na wszystkie substancje, szczególnie gazy chemiczne. Model QFA2261D nie zastępuje specjalistycznych czujników przeznaczonych do konkretnych zastosowań.

Funkcje i działanie

Pomiar temperatury

Czujnik wykorzystuje element pomiarowy NTC 10k. Zmierzona temperatura jest przekształcana na liniowy sygnał analogowy dostępny na zacisku X1. Domyślny zakres wynosi 0...50°C, a wartości odpowiadające minimalnemu i maksymalnemu sygnałowi wyjściowemu można zmienić w aplikacji Quick Config.

Pomiar wilgotności względnej

Wilgotność jest mierzona przez odporny na zanieczyszczenia pojemnościowy element pomiarowy. Sygnał jest przekształcany na liniowe wyjście analogowe dostępne na zacisku X2. Domyślny zakres wynosi 0...100% r.h. i może zostać dostosowany podczas konfiguracji.

Wyświetlacz LCD

Dotykowy wyświetlacz umożliwia lokalne wskazywanie temperatury w °C lub °F oraz wilgotności względnej w % r.h. Można skonfigurować główną wartość pomiarową, rozdzielczość wskazań, podświetlenie, jasność oraz czasy przejścia w tryb uśpienia.

• W trybie standardowym główna wartość pozostaje widoczna po wyłączeniu podświetlenia.
• W trybie oszczędzania energii w stanie uśpienia ekran i podświetlenie są wyłączone, a dotknięcie ekranu przywraca tryb aktywny.

Konfiguracja NFC

Parametry można odczytywać i zapisywać za pomocą smartfona z NFC oraz aplikacji Siemens Quick Config. Podczas komunikacji antena telefonu powinna znajdować się w odległości maksymalnie 2 cm od anteny czujnika, a wymiana danych trwa około 2–3 sekund. Konfiguracja parametrów jest możliwa również wtedy, gdy czujnik nie jest zasilany.

Za pomocą aplikacji można między innymi wybrać typ sygnału wyjściowego, ustawić zakresy pomiarowe i przesunięcia, aktywować lub dezaktywować wyjścia, zmieniać parametry wyświetlacza, uruchomić tryb testowy oraz włączyć ochronę kodem PIN.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC lub 15...35 V DC.
• X1: sygnał temperatury.
• X2: sygnał wilgotności względnej.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Dopuszczalne długości przewodów należy dobierać zgodnie z dokumentacją sterownika, regulatora lub modułu I/O.
• Dla linii zasilających wymagana jest skrętka.
• W środowisku podatnym na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.

Dane techniczne

• Model: QFA2261D.
• Numer magazynowy: S55720-S681.
• Mierzone wartości: temperatura i wilgotność względna.
• Zakres pomiaru temperatury: 0...50°C.
• Zakres pomiaru wilgotności: 0...100% r.h..
• Zakres zastosowania dla wilgotności: 0...95% r.h..
• Element pomiarowy temperatury: NTC 10k.
• Element pomiarowy wilgotności: odporny na zanieczyszczenia element pojemnościowy.
• Rozdzielczość wyświetlania temperatury: maks. 0,1°C/0,1°F.
• Rozdzielczość wyświetlania wilgotności: maks. 0,1% r.h..
• Dokładność temperatury dla wyjścia napięciowego przy 24 V AC/DC: typowo ±0,2 K przy 23°C, ±0,4 K w zakresie 15...35°C i ±0,7 K w zakresie 5...50°C.
• Dokładność temperatury dla wyjścia prądowego przy 24 V AC/DC: typowo ±0,3 K przy 23°C, ±0,4 K w zakresie 15...35°C i ±0,7 K w zakresie 5...50°C.
• Dokładność wilgotności przy 23°C, 24 V AC/DC i 30...70% r.h.: typowo ±2% r.h. dla wyjścia napięciowego oraz ±3% r.h. dla wyjścia prądowego.
• Zależność pomiaru wilgotności od temperatury: ≤0,2% r.h./°C.
• Stała czasowa temperatury t63: <15,5 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.
• Stała czasowa wilgotności t63: <20 s.
• Liczba wyjść: 2.
• Wyjścia napięciowe: 0...5 V, 0...10 V lub 2...10 V DC, maks. 1 mA.
• Wyjścia prądowe: 0...10 mA, 0...20 mA lub 4...20 mA, maks. 500 Ω.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC SELV.
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,6 VA dla sygnału napięciowego lub 2,7 VA dla sygnału prądowego.
• Komunikacja NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Kategoria przepięć: I.
• Stopień zanieczyszczenia: 2.
• Maksymalna wysokość pracy: 3000 m.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70°C.
• Materiał obudowy: poliwęglan.
• Klasa palności obudowy: UL94 V-0.
• Kolor: biały RAL 9016.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,18 kg.

Montaż

QFA2261D jest przeznaczony do montażu na ścianie. Może być instalowany na większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu wynosi 1,5 m nad podłogą.
• Nie należy montować czujnika we wnękach, na półkach, za zasłonami lub drzwiami.
• Należy unikać montażu nad źródłami ciepła, w pobliżu lamp i nad grzejnikami.
• Nie wystawiać urządzenia na bezpośrednie promieniowanie słoneczne ani przeciągi.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka kablowego przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.
• Na dokładność pomiaru mogą wpływać przepływ powietrza, powierzchnia i materiał ściany oraz jej położenie.

Podsumowanie

Siemens QFA2261D łączy pomiar temperatury i wilgotności względnej z lokalnym wyświetlaczem oraz elastycznie konfigurowanymi wyjściami analogowymi. Odporny na zanieczyszczenia element wilgotnościowy sprawia, że model nadaje się do bardziej wymagających pomieszczeń, a konfiguracja NFC usprawnia uruchomienie i dopasowanie parametrów do instalacji automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM, certyfikację UL873 oraz zgodność EAC.
• Urządzenie jest zgodne z normą produktu IEC/EN 60730-1 i jest przeznaczone do środowisk mieszkalnych, komercyjnych oraz przemysłowych.
• Deklaracja środowiskowa produktu obejmuje zgodność z wymaganiami RoHS.
• Nie stosować urządzenia jako elementu zabezpieczającego, na przykład jako czujnika gazu lub dymu.
• Podczas montażu, podłączania i użytkowania należy przestrzegać krajowych oraz lokalnych przepisów bezpieczeństwa.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej i odpowiednio dobranego do poboru mocy czujnika.
• Linia zasilająca wymaga zewnętrznego zabezpieczenia: bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D zgodnie z EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Produkt jest przeznaczony wyłącznie do zastosowań wewnątrz pomieszczeń, w temperaturze 0...50°C i wilgotności 0...95% r.h. bez kondensacji.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Wysokie stężenia oparów chemicznych i długi czas ekspozycji mogą powodować błędy pomiarowe.
• Nie dotykać wrażliwych elementów pomiarowych gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Urządzenia nie należy montować w miejscach narażonych na bezpośrednie promieniowanie słoneczne, przeciągi, oddziaływanie źródeł ciepła ani w obszarach niespełniających dopuszczalnych warunków otoczenia.
• Odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie przy zasilonym urządzeniu; dane diagnostyczne odczytane bez zasilania są niewiarygodne.
• Produktu i jego opakowania nie wolno usuwać razem z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
