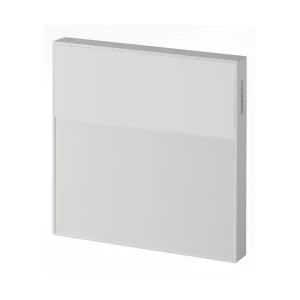

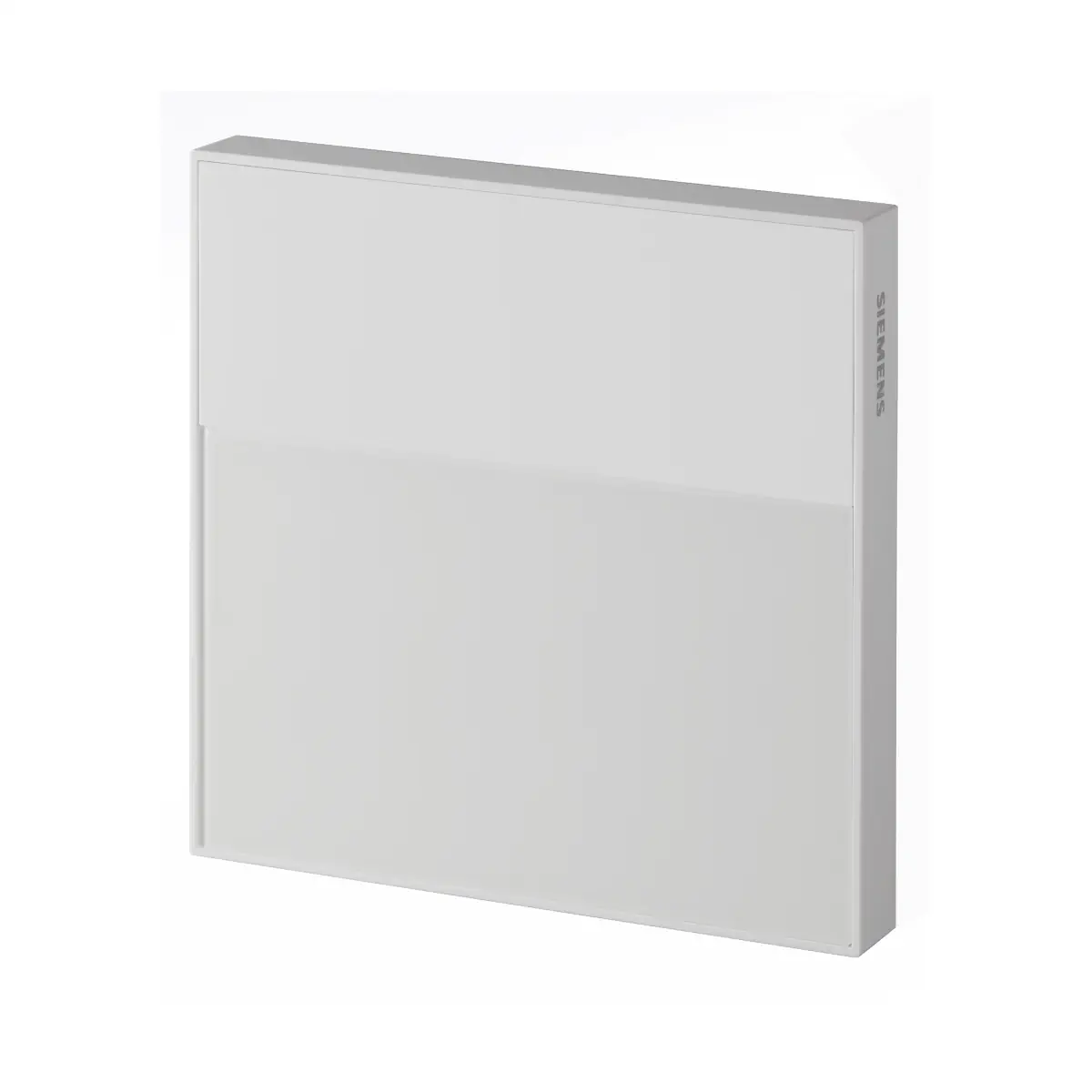

QFA2890/WI Bezprzewodowy czujnik pomieszczeniowy temperatury i wilgotności, KNX IoT / Thread

Siemens QFA2890/WI to zaawansowany, bezprzewodowy czujnik temperatury i wilgotności z serii Symaro™, komunikujący się poprzez KNX IoT over Thread. Przeznaczony jest do monitorowania parametrów środowiskowych w systemach HVAC i automatyce budynkowej. Dzięki zasilaniu bateryjnemu (3 × AAA) i elastycznym opcjom montażu sprawdza się w pomieszczeniach, w których prowadzenie okablowania jest utrudnione lub niepożądane.

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™
• Model: QFA2890/WI
• Komunikacja: KNX IoT over Thread (IEEE 802.15.4)
• Zasilanie: 3 × bateria AAA 1,5 V (4,5 V DC)
• Zakres pomiarowy temperatury: 0…50 °C
• Zakres pomiarowy wilgotności: 0…100% r.h.
• Dokładność:
  • Temperatura: ±0,3 K / ±0,7 K / ±1 K (zależnie od zakresu)
  • Wilgotność: ±2% (30…70% r.h.), ±5% (0…30% i 70…100% r.h.)
• Żywotność baterii: do 10 lat (przy cyklu wybudzenia 10 min)
• Stopień ochrony: IP30
• Kolor obudowy: biały RAL9003

Funkcje pomiarowe

• Pomiar temperatury: cyfrowy czujnik temperatury o wysokiej stabilności
• Pomiar wilgotności: cyfrowy pojemnościowy sensor wilgotności
• Wyjście: bezprzewodowy sygnał cyfrowy (0…10000) odpowiadający pełnemu zakresowi pomiarowemu
• Stała czasowa wilgotności t63: 20 s
• Stała czasowa temperatury t63: ≤ 8,5 min (zależnie od przepływu powietrza)

Komunikacja i sieć

• Protokół: Thread oparty na KNX IoT
• Zakres częstotliwości: 2400…2483,5 MHz
• Moc transmisji: 7,73 dBm
• Obsługiwane kanały Thread: 11…26
• Zasięg komunikacji:
  • do 50 m (czujnik ↔ bramka)
  • do 50 m (czujnik ↔ wzmacniacz)

Elementy urządzenia

• 1 × przycisk funkcyjny (łączenie, tryb programowania, reset)
• Wielokolorowa dioda LED (zielona, pomarańczowa, czerwona)
• Sygnalizacja LED m.in.:
  • stan połączenia,
  • tryb programowania,
  • niski poziom baterii,
  • błędy komunikacji.

Montaż

• Montaż: na ścianie, w puszce podtynkowej lub na taśmie
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą
• Nie instalować:
  • w szafkach ani metalowych obudowach,
  • blisko źródeł ciepła,
  • w miejscach narażonych na bezpośrednie słońce.
• Korytko kablowe powinno być uszczelnione – zapobiega to zakłóceniom pomiaru

Zawartość opakowania

• Czujnik QFA2890/WI
• Płytka montażowa
• Zestaw wkrętów + wkładka tworzywowa
• Taśma montażowa
• Instrukcja montażu
• 3 × bateria AAA (1,5 V)

Dane techniczne

• Zasilanie: 4,5 V DC (3 × baterie AAA)
• Pobór mocy: maks. 20 mA
• Zakres temperatury pracy: -15…+50 °C
• Zakres wilgotności: 0…95% r.h. (bez kondensacji)
• Stopień ochrony obudowy: IP30
• Materiał obudowy: Makrolon 6485, kolor RAL9003
• Waga z opakowaniem: ok. 204,6 g

Wymiary

• Szerokość: 88 mm
• Wysokość: 88 mm
• Głębokość: 14 mm

Urządzenia współpracujące

• Bramka KNX IoT → BACnet IP: OCT200.KNBA
• Thread Border Router / Mesh Extender: OCT100.R

Podsumowanie

Siemens QFA2890/WI to precyzyjny, bezprzewodowy czujnik temperatury i wilgotności przeznaczony do nowoczesnych instalacji HVAC oraz inteligentnych budynków opartych o technologię KNX IoT over Thread. Łatwy montaż, długa żywotność baterii i wysoka dokładność pomiarów sprawiają, że jest to idealne rozwiązanie do mieszkań, biur i obiektów komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz spełnia wymagania dyrektywy 2014/53/UE dla urządzeń radiowych.
• Produkt posiada oznaczenie UKCA.
• Urządzenie radiowe pracuje w paśmie 2400…2483,5 MHz z maksymalną mocą transmisji 7,73 dBm.
• Nie wyrzucać produktu, opakowania ani baterii z odpadami komunalnymi. Utylizować zgodnie z lokalnymi i krajowymi przepisami dotyczącymi selektywnej zbiórki i recyklingu.
• Przed utylizacją należy usunąć z urządzenia wszystkie dane osobowe, jeśli dotyczy.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa podczas montażu, eksploatacji, transportu, przechowywania i utylizacji urządzenia.
• Urządzenie przeznaczone jest wyłącznie do stosowania wewnątrz pomieszczeń. Nie jest przeznaczone do użytku zewnętrznego.
• Urządzenie należy montować zgodnie z instrukcją producenta: na ścianie, podtynkowo lub na taśmie montażowej. W przypadku montażu taśmą powierzchnia musi być czysta, sucha, płaska i gładka.
• Nie instalować urządzenia we wnękach, za zasłonami, nad lub w pobliżu źródeł ciepła, półek ani na ścianach, za którymi znajduje się komin. Nie wystawiać urządzenia na działanie bezpośredniego promieniowania słonecznego ani światła punktowego.
• Nie instalować urządzenia w szafkach ani metalowych obudowach, ponieważ może to zakłócać komunikację radiową i działanie produktu.
• Czujnik należy montować na wysokości około 1,5 m nad podłogą, w odległości co najmniej 20 cm od sąsiedniej ściany.
• Korytko kablowe przy czujniku powinno być uszczelnione, aby zapobiec błędnym pomiarom spowodowanym przepływem powietrza.
• Należy instalować i użytkować urządzenie zgodnie z instrukcją instalacji oraz informacjami dotyczącymi zgodności z przepisami, aby ograniczyć ryzyko zakłóceń łączności radiowej.
• Urządzenie powinno być instalowane i użytkowane z zachowaniem minimum 20 cm odległości między nadajnikiem a ciałem użytkownika.
• Urządzenia nie wolno umieszczać ani użytkować jednocześnie z inną anteną lub nadajnikiem.
• Urządzenie ma stopień ochrony IP30; należy chronić je przed wodą, kondensacją i warunkami wykraczającymi poza dopuszczalne środowisko pracy.
• Dopuszczalne warunki pracy dla modelu QFA2890/WI: temperatura -15…+50 °C, wilgotność 0…95 % r.h. bez kondensacji.
• Do zasilania modelu QFA2890/WI należy stosować wyłącznie 3 baterie alkaliczne AAA 1,5 V, zgodnie z oznaczeniami w komorze baterii.
• Baterie należy instalować zgodnie z prawidłową polaryzacją (+/-). Stosować wyłącznie nowe i nieuszkodzone baterie. Nie mieszać baterii nowych z używanymi.
• Nie dopuszczać do kontaktu baterii z wodą. Nie ładować baterii, nie uszkadzać, nie rozbierać, nie podgrzewać powyżej 85 °C i nie doprowadzać do ich zwarcia. Nieprzestrzeganie tych zasad grozi wybuchem oraz obrażeniami ciała.
• W przypadku wycieku baterii unikać kontaktu elektrolitu ze skórą, oczami i błonami śluzowymi. Nieszczelną baterię usunąć z komory baterii za pomocą szmatki.
• Baterie należy przechowywać, transportować i utylizować zgodnie z lokalnymi wymaganiami oraz instrukcjami producenta baterii.
• Przy sygnalizacji niskiego poziomu baterii należy wymienić baterie w ciągu 2 tygodni. Niski poziom baterii może powodować niestabilną komunikację urządzenia.
• Podczas aktualizacji oprogramowania nie wyłączać zasilania urządzenia. Nie przeprowadzać aktualizacji przy niskim poziomie baterii, ponieważ może to spowodować uszkodzenie urządzenia lub utratę danych.
• Czujnik wilgotności jest czułym urządzeniem pomiarowym. Opary chemiczne o wysokim stężeniu i długim czasie ekspozycji mogą zakłócić wynik pomiaru.
• Unikać bezpośredniego kontaktu urządzenia z chemikaliami w jakiejkolwiek formie. Nie dotykać wrażliwych komponentów gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Zmiany lub modyfikacje niezatwierdzone przez producenta mogą spowodować utratę prawa do użytkowania urządzenia.
