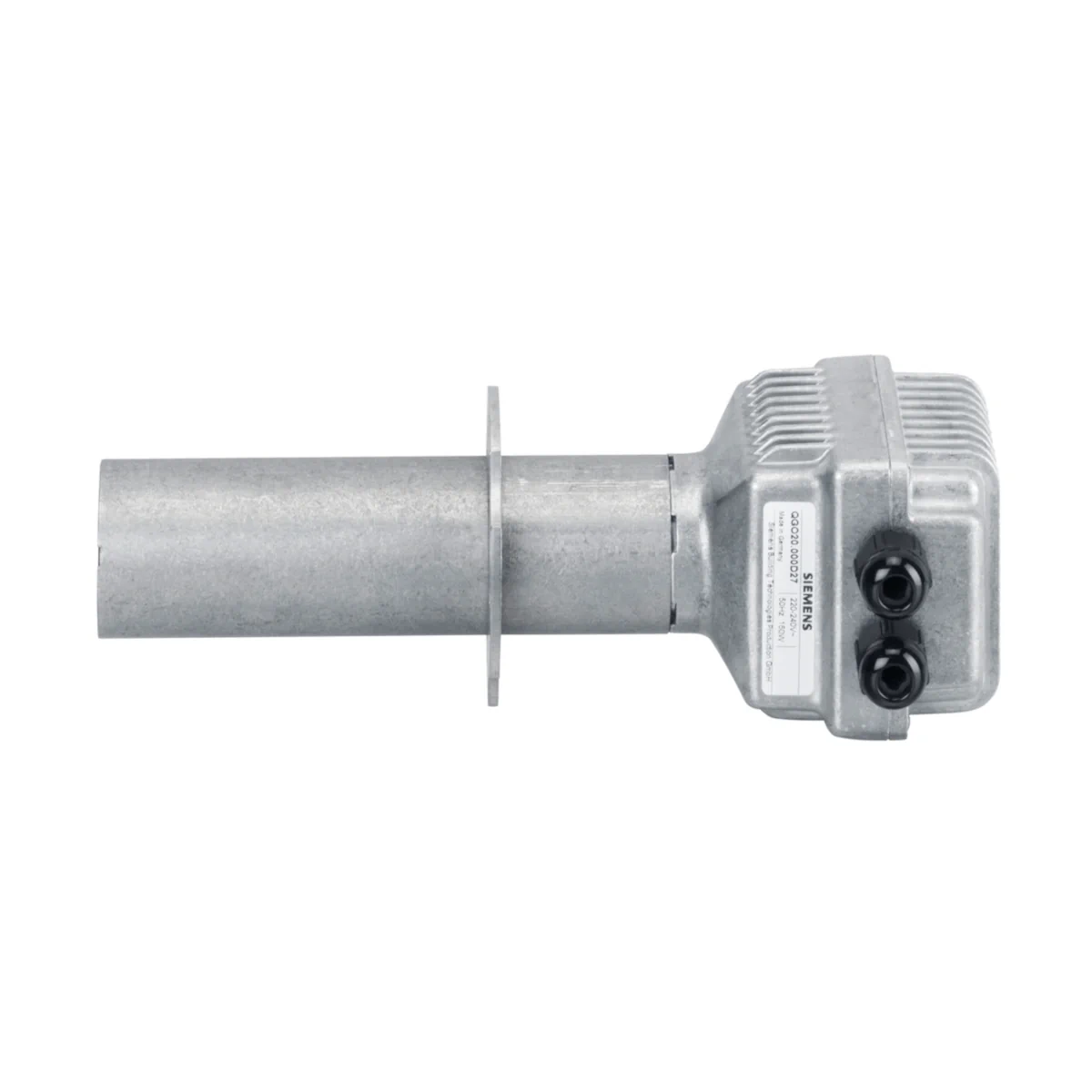

QGO20.000D27 Czujnik tlenu do optymalizacji procesu spalania, 230V AC

QGO20.000D27 to czujnik tlenu (O2) przeznaczony do pomiaru zawartości resztkowej tlenu w spalinach z kotłów opalanych gazem ziemnym oraz olejem opałowym lekkim. W połączeniu ze sterownikiem czujnik monitoruje i reguluje proces spalania. Wersja 000D27 posiada grzałkę ogniwa pomiarowego zasilaną z sieci 230 V AC.

Najważniejsze cechy

• Producent: Siemens
• Model: QGO20.000D27
• Typ: czujnik tlenu do pomiaru O2 resztkowego w spalinach
• Zastosowanie: kotły opalane gazem ziemnym i olejem opałowym lekkim (EL)
• Zasada pomiaru: ogniwo cyrkonowe jako przewodnik jonów tlenu
• Zakres pomiarowy: 0,2…20,9% O2
• Napięcie zasilania grzałki ogniwa: 230 V AC ±15%
• Częstotliwość sieci: 50…60 Hz ±6%
• Pobór mocy: maks. 90 W, typowo 35 W (regulowany)
• Temperatura spalin w miejscu pomiaru: ≤ 300°C
• Stopień ochrony: IP40 (zapewnić poprzez zamontowanie)
• Masa netto: ok. 0,9 kg

Zastosowanie

Czujnik QGO20.000D27 stosuje się do pomiaru O2 resztkowego w spalinach i – w połączeniu ze sterownikiem – do monitorowania oraz regulacji spalania. Dla regulacji zawartości tlenu resztkowego, czujnik może współpracować ze sterownikami palnika LMV52 wraz z PLL52 (moduł O2 / moduł magistrali CAN).

Budowa

• Czujnik składa się z rurki czujnika z kołnierzem montażowym ze stali nierdzewnej oraz głowicy przyłączeniowej z odlewanego ciśnieniowo aluminium.
• Rurka czujnika osłania i chroni ogniwo pomiarowe oraz grzałkę ogniwa i jest odporna na agresywne składniki spalin występujące w kotłach opalanych gazem ziemnym i olejem opałowym lekkim.
• W głowicy przyłączeniowej znajduje się płytka drukowana z zaciskami do podłączenia elektrycznego.
• Przewody wprowadza się przez wymienne dławnice kablowe Pg11 (można je pozostawić na kablu dla ułatwienia montażu i serwisowania).
• Uszczelka kołnierzowa jest dostarczana w zestawie z czujnikiem.

Wymagania montażowe (warunki poprawnego pomiaru)

• Stosować czujnik tylko z kolektorem spalin AGO20 (akcesorium, do zamówienia osobno).
• Zamontować czujnik jak najbliżej palnika, w miejscu bez turbulencji i niejednorodności (nie montować bezpośrednio w obszarze klap lub łuków).
• Pomiędzy palnikiem a czujnikiem do spalin nie może dostawać się powietrze.
• Prędkość przepływu spalin (z AGO20): 1…10 m/s.
• Temperatura spalin w miejscu pomiaru: < 300°C.

Okablowanie i podłączenie

• Przewody sygnałowe: 6-żyłowy kabel ekranowany, żyły skręcane parami; ekran podłączyć do zacisku GND w PLL52 (nie łączyć ekranu z PE ani z M).
• Proponowany kabel sygnałowy: LifYCY 3x2x0,2 lub LYCY 3x2x0,2.
• Dopuszczalna długość kabla: maks. 100 m, zalecana < 10 m.
• Przewody zasilające: min. 1 mm²; przykładowy typ kabla dla 230 V: NYM 3 x 1,5.
• Zasilanie grzałki czujnika: zaciski Q4–Q5, 230 V AC.

Dane techniczne

• Napięcie sieciowe grzałki ogniwa: 230 V AC ±15%
• Częstotliwość sieci: 50…60 Hz ±6%
• Pobór mocy: maks. 90 W, typowo 35 W (regulowany)
• Zakres pomiarowy: 0,2…20,9% O2
• Wymagana temperatura robocza ogniwa pomiarowego: 700°C ±50°C
• Dozwolone rodzaje paliwa: olej lekki (EL), gaz ziemny (H)
• Temperatura pracy: kołnierz maks. 250°C, głowica przyłączeniowa maks. 70°C, spaliny ≤ 300°C
• Wilgotność: < 95% wilg. wzgl. (bez kondensacji)
• Wysokość zamontowania: maks. 2000 m n.p.m.
• Stopień ochrony: IP40 (zapewnić poprzez zamontowanie)
• Masa netto: ok. 0,9 kg

Wskazówki eksploatacyjne

• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody.
• System pomiarowy zaleca się włączyć około 2 godziny przed pierwszym użyciem; w fazie nagrzewania czujnik może przesyłać nieprawidłowe wartości pomiarowe.
• Nigdy nie używać czujnika w kominie w stanie zimnym przy pracującym palniku.
• Po wymianie czujnika należy sprawdzić sterowanie grzałką: napięcie na Q4–Q5 musi pulsować w takcie 2-sekundowym.

Akcesoria (do zamówienia osobno)

• Kolektor spalin AGO20 (wymagany do poprawnego pomiaru).
• Uszczelka kołnierzowa do celów serwisowych: 428021170.
• LMV52 oraz PLL52 (elementy systemu regulacji O2).

Podsumowanie

Siemens QGO20.000D27 to przemysłowy czujnik tlenu do pomiaru O2 resztkowego w spalinach kotłów na gaz ziemny i olej lekki. Zakres pomiarowy 0,2…20,9% O2, grzałka zasilana 230 V AC oraz odporna konstrukcja (stal nierdzewna i aluminiowa głowica) pozwalają wykorzystać czujnik w aplikacjach, w których wymagana jest kontrola procesu spalania przy temperaturze spalin w miejscu pomiaru do 300°C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do integracji w urządzeniach OEM. Czujnik tlenu QGO20.000D27 należy stosować zgodnie z dokumentacją producenta oraz wyłącznie w połączeniu z odpowiednimi elementami systemu, w szczególności z LMV52 i PLL52.
• Posiada oznaczenie CE oraz EAC wyłącznie przy zastosowaniu w połączeniu z LMV52 i PLL52, zgodnie z dokumentacją producenta.
• Urządzenie elektryczne z zasilaniem AC 230 V ±15%, 50...60 Hz. Montaż, podłączenie, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, po odłączeniu zasilania i zgodnie z dokumentacją producenta.
• Czujnik zawiera element ceramiczny i jest produktem kruchym. Należy obchodzić się z nim ostrożnie podczas transportu, montażu i serwisu, aby nie dopuścić do pęknięcia lub uszkodzenia elementu pomiarowego.
• Element pomiarowy pracuje w wysokiej temperaturze. Wymagana temperatura robocza komórki pomiarowej wynosi 700 °C ±50 °C. Podczas eksploatacji należy uwzględnić ryzyko oparzenia oraz montować urządzenie wyłącznie w miejscach i warunkach przewidzianych przez producenta.
• Produkt jest przeznaczony do pomiaru zawartości tlenu w spalinach z instalacji spalających wyłącznie gaz ziemny lub lekki olej opałowy. Nie stosować do innych paliw ani w innych mediach niż przewidziane przez producenta.
• Dopuszczalna temperatura spalin w miejscu pomiaru nie może przekraczać 300 °C. Podczas pracy należy również przestrzegać limitów środowiskowych: maks. 250 °C przy kołnierzu oraz maks. 70 °C przy głowicy przyłączeniowej.
• Kondensacja, oblodzenie oraz przedostawanie się wody do urządzenia są niedopuszczalne. Nie wolno montować ani eksploatować produktu w sposób narażający go na zalanie, zawilgocenie lub tworzenie się kondensatu.
• Stopień ochrony IP40 musi być zapewniony przez prawidłowy montaż. W przypadku nieprawidłowej instalacji ochrona obudowy może być niewystarczająca.
• Czujnik należy montować wyłącznie w dopuszczalnym położeniu montażowym i zgodnie z instrukcją producenta. Zalecane jest stosowanie z kolektorem spalin AGO20.
• Miejsce montażu powinno znajdować się możliwie blisko palnika, w strefie jednorodnego przepływu, bez turbulencji. Nie montować w obszarze przepustnic, klap ani kolan przewodu spalinowego.
• Między palnikiem a czujnikiem nie może dochodzić do zasysania powietrza do spalin. Nieszczelności instalacji mogą powodować błędny pomiar i nieprawidłowe działanie układu regulacji spalania.
• Dopuszczalna prędkość przepływu spalin wynosi 1...10 m/s. Stosowanie poza tym zakresem może prowadzić do błędów pomiaru lub nieprawidłowej pracy układu.
• Nie wolno instalować zimnego czujnika QGO20.000D27 w przewodzie spalinowym podczas pracy palnika. Może to spowodować uszkodzenie urządzenia lub nieprawidłową pracę systemu.
• Podczas nagrzewania czujnik może podawać nieprawidłowy sygnał pomiarowy. Przy pierwszym uruchomieniu system pomiarowy należy włączyć około 2 godziny przed użyciem.
• W przypadku krótkich przerw w pracy instalacji, trwających 1–2 dni, producent zaleca pozostawienie systemu pomiarowego włączonego.
• Po wymianie czujnika należy sprawdzić działanie grzałki czujnika. Napięcie na zaciskach Q4–Q5 powinno pulsować w cyklu 2-sekundowym. Jeśli napięcie nie pulsuje, urządzenie należy natychmiast wyłączyć i wymienić moduł PLL52.
• Podłączenie elektryczne należy wykonać przewodem ekranowanym 6-żyłowym, z żyłami możliwie skręconymi parami. Ekran należy podłączyć do zacisku GND modułu PLL52. Nie wolno łączyć ekranu z przewodem ochronnym PE ani z zaciskiem M.
• Należy zachować szczególną ostrożność przy podłączaniu zacisków U3 i G2. Błędne okablowanie tych zacisków prowadzi do uszkodzenia elementu kompensacji temperatury.
• Przewody należy prowadzić oddzielnie i stosować dostarczone przepusty kablowe. Nieprawidłowe prowadzenie przewodów może pogorszyć bezpieczeństwo i niezawodność pracy urządzenia.
• Głowica czujnika musi pozostawać nieosłonięta. Izolacja komina nie może wystawać poza kołnierz przyłączeniowy i osłaniać głowicy, ponieważ może to spowodować przeciążenie termiczne. Należy również unikać nagrzewania promieniowaniem cieplnym.
• Podczas montażu z kolektorem spalin należy zachować minimalną odległość 10 mm między ścianą przewodu spalinowego a wylotem spalin kolektora AGO20.
• Produkt należy użytkować wyłącznie w warunkach środowiskowych określonych przez producenta, przy wilgotności poniżej 95% r.h. oraz na wysokości montażu do 2000 m n.p.m.

Pliki do pobrania:
QGO20.000D27 Karta katalogowa
QGO20.000D27 Instrukcja montażu
