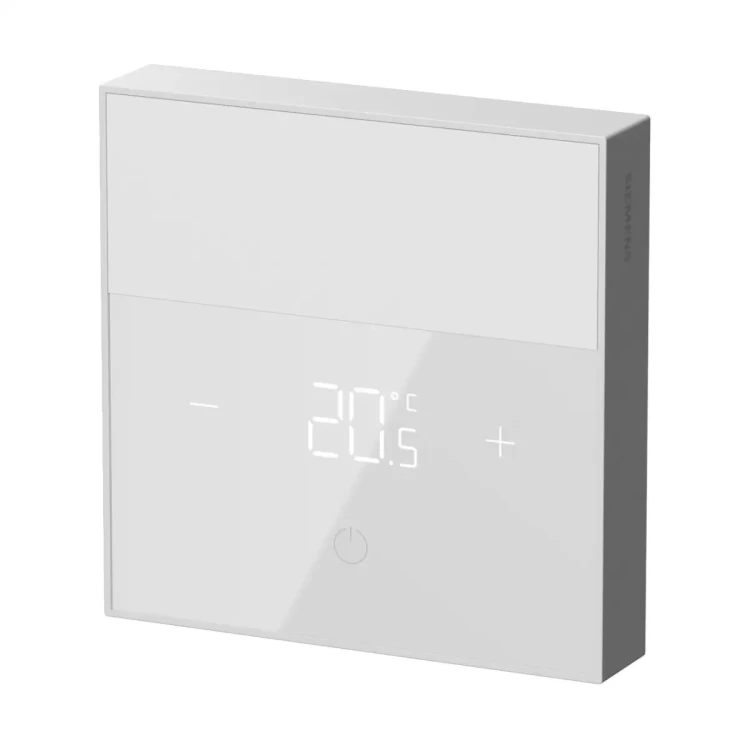

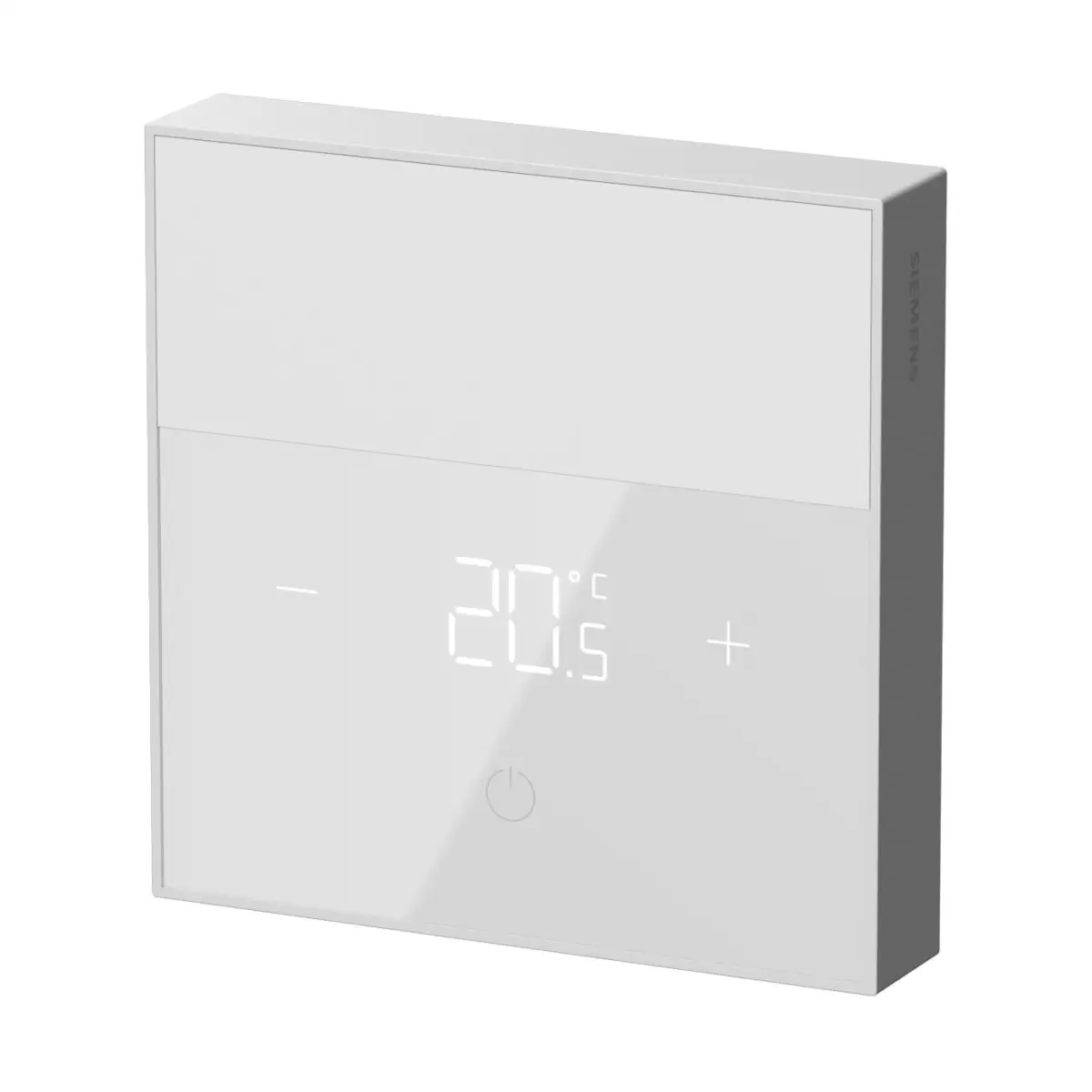

QMA230KT Bezprzewodowy zadajnik pomieszczeniowy, KNX IoT / Thread

Siemens QMA230KT to bezprzewodowa jednostka pokojowa (room unit) przeznaczona do sterowania temperaturą w pomieszczeniach w systemach grzewczych i chłodzących. Urządzenie komunikuje się w technologii KNX IoT over Thread, jest wyposażone w wbudowany czujnik temperatury i nowoczesny dotykowy wyświetlacz LED. Zasilanie bateryjne i szybki montaż sprawiają, że urządzenie można instalować bez prowadzenia kabli – idealne rozwiązanie dla nowoczesnych budynków inteligentnych.

Najważniejsze cechy

• Producent: Siemens
• Model: QMA230KT
• Komunikacja: KNX IoT over Thread (IEEE 802.15.4)
• Wyświetlacz: dotykowy LED z ikonami temperatury, trybów pracy i stanu sieci
• Sterowanie:
  • zmiana nastawy temperatury (setpoint),
  • tryb grzania/chłodzenia,
  • wskazanie temperatury rzeczywistej i nastawy.
• COV: obsługa Change-of-Value (wysyłanie danych tylko przy zmianach)
• Zasilanie: 2 × bateria alkaliczna AA 1,5 V – str. 1, 8
• Typ montażu: ścienny, podtynkowy lub na taśmę montażową
• Temperatura pomiarowa: zakres 0…50 °C
• Dokładność czujnika: ±0,5 K przy 25 °C
• Żywotność baterii: do 4 lat
• Stopień ochrony: IP30

Funkcje urządzenia

• Regulacja temperatury pomieszczenia za pomocą wbudowanego interfejsu dotykowego
• Wyświetlanie aktualnej temperatury i wartości zadanej
• Setpoint override – ręczna zmiana nastawy
• Ograniczenie min./max. nastawy dla trybów ogrzewania/chłodzenia
• Automatyczny tryb uśpienia dla oszczędzania energii
• Aktualizacja firmware OTA (over-the-air)
• Przyciski dotykowe + ikonowy interfejs wyświetlacza

Interfejs i sygnalizacja LED

• Ikony grzania/chłodzenia
• Ikona Thread: połączenie / utrata / tryb join
• Sygnalizacja baterii: niski poziom, szybkie miganie
• Tryb programowania: miganie ikony SET
• Wskazania temperatury: °C / °F, z automatycznym przełączaniem
• Komunikat E1 – błąd czujnika (pomiar poza zakresem -10…70 °C)

Sposób obsługi

• Krótkie dotknięcie: wybudzenie urządzenia / podświetlenie wyświetlacza
• Dotyk +/–: zmiana nastawy temperatury
• Podwójne dotknięcie: wejście w tryb programowania
• Długie przytrzymanie: reset fabryczny

Montaż

• Przeznaczony tylko do instalacji wewnętrznej
• Wysokość montażu: ok. 1,5 m nad podłogą
• Nie montować na powierzchniach metalowych ani w miejscach nasłonecznionych
• Pasuje do większości puszek podtynkowych (60,3 mm rozstaw otworów)
• W zestawie uchwyt, kołki, śruby i taśma montażowa

Zawartość opakowania

• Jednostka pokojowa QMA230KT
• Uchwyt montażowy
• Komplet śrub i kołków
• Instrukcja montażu
• 2 × bateria AA 1,5 V

Dane techniczne

• Zasilanie: 3 V DC (2 × AA 1,5 V)
• Żywotność baterii: do 4 lat
• Pobór mocy: średni 0,48 mW / maks. 150 mW
• Zakres pomiarowy temperatury: 0…50 °C
• Dokładność pomiaru: ±0,5 K @ 25 °C
• Zakres nastawy temperatury:
  • tryb względny: -9,5 … +10 K
  • tryb absolutny: 0…50 °C
• Stopień ochrony: IP30
• Warunki pracy: 0…50 °C, <95% r.h. (bez kondensacji)
• Kolor obudowy: RAL9003 (biały)
• Waga z opakowaniem: 200 g

Kompatybilne urządzenia

• Bramka KNX IoT → BACnet IP: OCT200.KNBA
• Wzmacniacz / mesh extender Thread: OCT100.R
• Czujniki pokojowe: QAA2890/WI, QFA2890/WI, QPA2892/WI
• Siłowniki grzejnikowe: SSA911.02TH

Podsumowanie

Siemens QMA230KT to elegancka, intuicyjna i energooszczędna jednostka pokojowa do nowoczesnych instalacji KNX IoT opartych na Thread. Idealna do biur, szkół, budynków publicznych i mieszkań. Zapewnia precyzyjną regulację temperatury, łatwy montaż i stabilną komunikację bezprzewodową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QMA230KT posiada oznaczenie CE oraz spełnia wymagania dyrektywy RED 2014/53/UE. Produkt posiada także oznaczenie UKCA.
• Produkt jest zgodny z dyrektywą RoHS 2011/65/UE dotyczącą ograniczenia stosowania niektórych substancji niebezpiecznych w sprzęcie elektronicznym.
• Nie wyrzucać produktu, opakowania ani baterii z odpadami komunalnymi. Przekazywać do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją usunąć wszelkie dane osobowe, jeśli dotyczy.
• Podczas montażu i użytkowania należy przestrzegać krajowych przepisów bezpieczeństwa oraz stosować się do właściwych regulacji lokalnych.
• Urządzenie jest przeznaczone wyłącznie do stosowania wewnątrz budynków. Nie nadaje się do montażu na zewnątrz.
• Urządzenie należy montować zgodnie z instrukcją producenta, wyłącznie w montażu ściennym lub podtynkowym.
• Nie montować urządzenia we wnękach, za zasłonami, nad lub w pobliżu źródeł ciepła, półek ani na ścianach, w których znajduje się komin. Nie narażać urządzenia na działanie reflektorów ani bezpośredniego promieniowania słonecznego.
• Urządzenie należy montować na wysokości około 1,5 m od podłogi oraz co najmniej 20 cm od najbliższej ściany.
• Nie montować urządzenia na powierzchniach metalowych.
• Jeżeli stosowana jest puszka instalacyjna lub rurka instalacyjna, należy ją uszczelnić, ponieważ ruch powietrza może wpływać na wskazania czujnika.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy 0…50°C, wilgotność względna poniżej 95% bez kondensacji.
• Stopień ochrony obudowy wynosi IP30. Produkt nie jest odporny na warunki zewnętrzne ani bezpośredni kontakt z wodą.
• Urządzenie jest zasilane bateryjnie: 2 x bateria alkaliczna AA 1,5 V. Należy stosować wyłącznie właściwy typ baterii zgodnie z oznaczeniami w komorze baterii oraz zachować prawidłową polaryzację (+/-).
• Używać wyłącznie nowych i nieuszkodzonych baterii. Nie mieszać baterii nowych i używanych.
• Nie ładować baterii. Nie uszkadzać, nie rozbierać i nie zwierać baterii.
• Chronić baterie przed kontaktem z wodą oraz przed nagrzaniem powyżej 85°C. Niewłaściwe obchodzenie się z bateriami grozi wybuchem i obrażeniami spowodowanymi odłamkami.
• W przypadku wycieku baterii unikać kontaktu elektrolitu ze skórą, oczami i błonami śluzowymi. Cieknącą baterię usuwać z komory przy użyciu ściereczki.
• Baterie należy przechowywać, transportować i utylizować zgodnie z lokalnymi przepisami oraz instrukcjami producenta baterii.
• Przy niskim poziomie baterii komunikacja bezprzewodowa może być niestabilna. Gdy wskaźnik baterii sygnalizuje prawie całkowite rozładowanie, baterie należy wymienić w ciągu 2 tygodni.
• Podczas aktualizacji oprogramowania nie wyłączać urządzenia. Nie przeprowadzać aktualizacji przy niskim poziomie baterii, ponieważ może to spowodować uszkodzenie urządzenia lub utratę danych.
• Urządzenie jest wyposażeniem radiowym pracującym w paśmie 2400…2483,5 MHz. Maksymalna moc nadawcza wynosi 7,73 dBm. Instalację i użytkowanie należy prowadzić zgodnie z instrukcją producenta, aby ograniczyć ryzyko zakłóceń radiowych.
• Podczas instalacji i użytkowania należy zachować minimalną odległość 20 cm między urządzeniem a ciałem użytkownika.
• Nie instalować ani nie użytkować urządzenia jednocześnie z inną anteną lub nadajnikiem w bezpośrednim współpołożeniu.
• Nie wprowadzać zmian ani modyfikacji niezatwierdzonych przez producenta, ponieważ może to skutkować nieprawidłową pracą urządzenia i utratą zgodności regulacyjnej.
