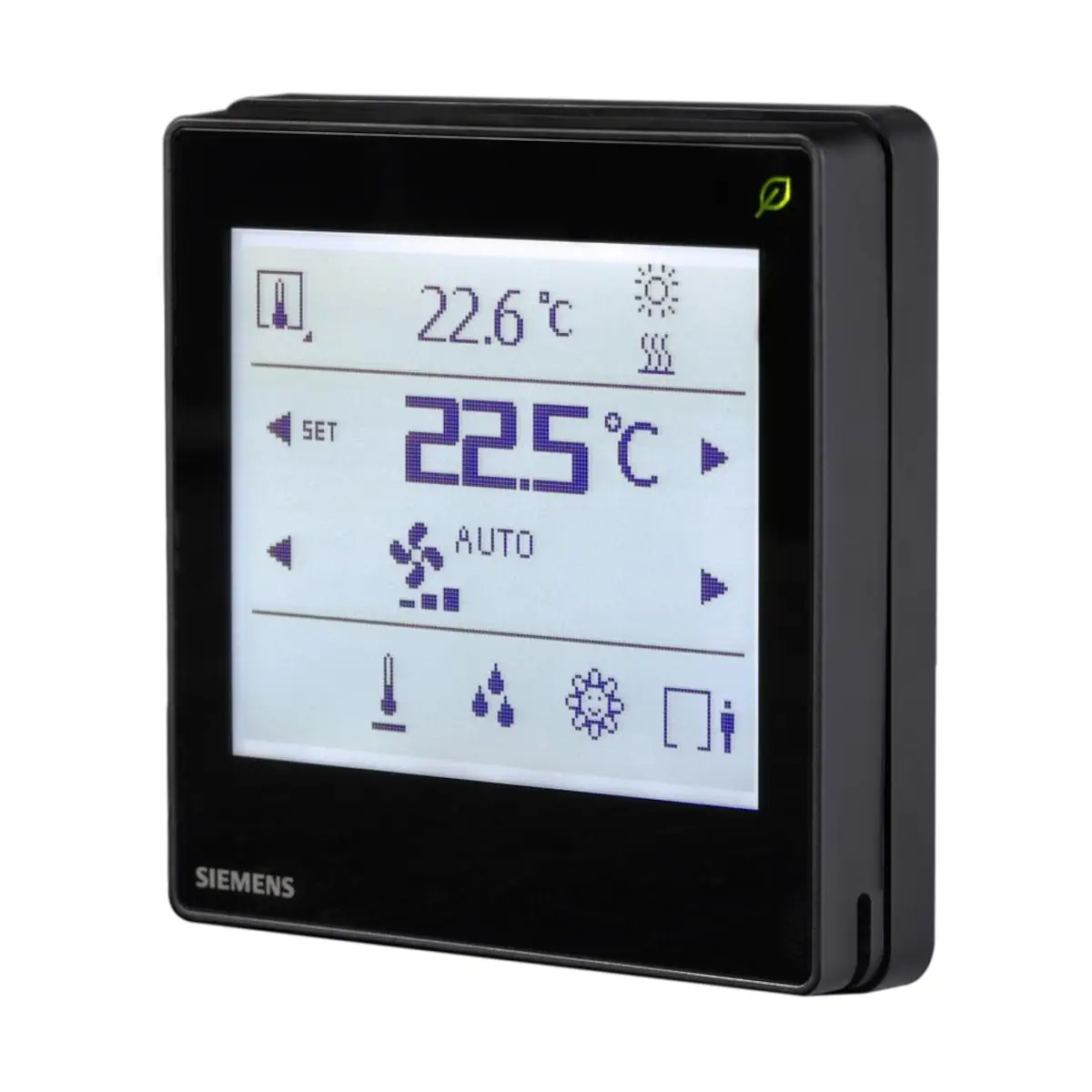

QMX3.P35H-BSC Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, komunikacja KNX PL-Link, czarny

QMX3.P35H-BSC to podtynkowy czujnik i zadajnik pomieszczeniowy firmy Siemens z komunikacją KNX PL-Link (plug & play), przeznaczony do użycia z Desigo™ Room Automation. Urządzenie posiada ekran dotykowy LCD 160 × 128 pikseli, wbudowany czujnik temperatury oraz brzęczyk. Zakres prezentowanych danych i dostępne funkcje (m.in. tryby pracy, prędkość wentylatora czy wskazania jakości powietrza) są definiowane przez sterownik automatyki pomieszczeniowej. Wersja -BSC wyróżnia się czarną obudową (czarny Pantone C) i jest przeznaczona do montażu w kwadratowej puszce instalacyjnej.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P35H-BSC
• Symbol: S55624-H139
• Typ: podtynkowy czujnik i zadajnik (panel pomieszczeniowy) z komunikacją KNX PL-Link
• System: do użycia z Desigo™ Room Automation
• Wyświetlacz: ekran dotykowy LCD, 160 × 128 pikseli
• Funkcja efektywności energetycznej: „Zielony Listek”
• Czujnik temperatury: wbudowany (NTC)
• Prezentowane informacje (zależnie od aplikacji): m.in. temperatura, wilgotność, CO2, PM2,5, tryb pracy
• Interfejs: KNX / PL-Link (plug & play)
• Zasilanie: przez KNX / PL-Link (zasilanie ze sterownika pomieszczeniowego lub dodatkowego zasilacza KNX)
• Brzęczyk: wbudowany
• Kolor obudowy przedniej: czarny (czarny Pantone C)
• Montaż: kwadratowa puszka instalacyjna (puszka nie jest dołączona – zamawiana oddzielnie)

Zastosowanie / kompatybilność

Sterownik automatyki pomieszczeniowej określa funkcje zarówno wyświetlacza LCD, jak i ekranu dotykowego. QMX3.P35H-BSC może służyć m.in. do:

• pomiaru i wyświetlania temperatury w pomieszczeniu,
• wyświetlania wilgotności, PM2,5 oraz CO2,
• obsługi funkcji pomieszczenia,
• wyświetlania informacji z zewnątrz (temperatura zewnętrzna, wilgotność zewnętrzna).

Wyświetlacz i obsługa (informacje zależne od aplikacji)

• Jednostki i wskazania: temperatura w °C lub °F; wilgotność w % w.w.; CO2 w ppm; PM2,5 w ug/m3.
• Tryby pracy: Komfort, Pre-Komfort, Ekonomiczny, Ochrona.
• Grzanie/Chłodzenie: wskazanie trybu.
• „Zielony listek”: funkcja efektywności energetycznej.
• Wartość zadana: możliwość wyświetlania względnej lub bezwzględnej wartości zadanej temperatury oraz wilgotności.
• Blokada panelu: informacja o zablokowaniu panelu przez system.
• Wentylator: AUTO, wyłączony, bieg 1, bieg 2, bieg 3 (automatycznie lub ręcznie wybierana prędkość).
• Nawigacja: przełączanie wyświetlania/ustawień wartości zadanej między temperaturą / wilgotnością / CO2 / PM2,5.
• Dodatkowe stany/funkcje: stan zajętości, tryb programowania, test połączenia, reset do ustawień fabrycznych.

Komunikacja KNX / PL-Link i okablowanie

• Interfejs: KNX / PL-Link
• Szybkość transmisji: 19.2 kbps
• Standardowa wtyczka KNX: średnica drutu 0,8 mm, maks. 1,0 mm (tylko przewody jednodrutowe)
• Rodzaj kabla: przewody jednodrutowe 2-żyłowe, skrętka
• Pojedyncza długość kabla (od stacji automatyki pokojowej do panelu): < 1000 m
• Zaciski KNX PL-Link: czerwony – KNX PL-Link +, szary – KNX PL-Link – (nie zamieniać przewodów)
• Uwaga instalacyjna: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia 230 V

Dane techniczne

• Napięcie pracy (KNX / PL-Link): DC 21…30 V
• Pobór prądu: maks. 15 mA przy DC 24 V
• Element pomiarowy temperatury: czujnik rezystancyjny NTC
• Zakres pomiaru temperatury: 0…50 °C
• Dokładność pomiaru (5…30 °C): < 0,8 K
• Dokładność pomiaru (25 °C): < 0,5 K
• Stopień ochrony (EN 60529): IP30
• Klasa ochrony izolacji: III
• Warunki środowiskowe (wilgotność): 5…95% r.h.
• Przechowywanie (klasa 1K3): -5…45 °C
• Transport – zapakowany (klasa 2K3): -25…70 °C
• Praca (klasa 3K5): -5…45 °C
• Kolor (obudowa przednia): czarny (czarny Pantone C)

Montaż

• Sposób montażu: na puszce podtynkowej (kwadratowa puszka instalacyjna)
• Rekomendowana wysokość montażu: 1,50 m powyżej podłogi
• Zalecenia lokalizacji: nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła; unikać bezpośredniego słońca i przeciągów
• Uszczelnienie puszki: zalecane, ponieważ ruchy powietrza mogą wpływać na odczyt czujnika
• Płyta podstawy: posiada otwory na śruby do popularnych puszek; wysokość łba śruby nie może przekraczać 3 mm
• Okablowanie: przewód można schować w puszce kablowej; wtyczka KNX jest dołączona do urządzenia

Konserwacja i utylizacja

• Czyszczenie: gotowe do użycia, bezrozpuszczalnikowe środki czyszczące; używać miękkiej, wilgotnej szmatki (bez środków mechanicznych)
• Utylizacja: jako odpad elektroniczny zgodnie z Dyrektywą Europejską 2012/19/EU

Podsumowanie

Siemens QMX3.P35H-BSC to elegancki, podtynkowy panel pomieszczeniowy z KNX PL-Link i dotykowym wyświetlaczem LCD, wyposażony w czujnik temperatury NTC oraz funkcję „Zielonego Listka”. Dzięki zasilaniu z magistrali KNX/PL-Link i funkcjonalności plug & play stanowi wygodny interfejs dla aplikacji realizowanych przez sterownik Desigo Room Automation, zapewniając czytelną prezentację danych oraz obsługę funkcji pomieszczenia zgodnie z konfiguracją systemu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QMX3.P35H-BSC posiada oznaczenie CE.
• Produkt jest zgodny z wymaganiami REACH oraz posiada deklarację środowiskową producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt stanowi zużyty sprzęt elektryczny i elektroniczny i musi być utylizowany zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Montaż, podłączenie i demontaż należy wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi i lokalnymi przepisami bezpieczeństwa.
• Urządzenie jest zasilane przez interfejs KNX / PL-Link napięciem DC 21...30 V i należy do klasy ochrony izolacji III.
• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia 230 V. Nieprawidłowe podłączenie może spowodować uszkodzenie produktu i zagrożenie bezpieczeństwa.
• Do podłączenia należy stosować wyłącznie odpowiednie przewody dla magistrali KNX PL-Link oraz przestrzegać wymagań producenta dotyczących topologii, rodzaju przewodów i długości kabli.
• Nie zamieniać przewodów KNX PL-Link. Czerwony zacisk jest przeznaczony dla KNX PL-Link +, a szary zacisk dla KNX PL-Link –.
• Produkt jest przeznaczony do montażu podtynkowego w puszce instalacyjnej. Należy stosować odpowiednią puszkę montażową i przestrzegać wymagań montażowych producenta, w tym ograniczenia wysokości łba śruby do maks. 3 mm.
• Urządzenie należy montować w dopuszczalnych warunkach środowiskowych i zgodnie ze stopniem ochrony IP30. Produkt nie jest przeznaczony do narażenia na bezpośrednie działanie wody.
• Nie montować urządzenia we wnękach, na półkach, pod kurtynami powietrznymi, nad lub w pobliżu źródeł ciepła, ani w miejscach narażonych na bezpośrednie nasłonecznienie i przeciągi.
• Należy uszczelnić puszkę podtynkową, ponieważ ruchy powietrza mogą wpływać na odczyt czujnika i nieprawidłową pracę urządzenia.
• Produkt należy czyścić wyłącznie gotowymi do użycia, bezrozpuszczalnikowymi środkami czyszczącymi. Nie używać środków mechanicznych, szorstkich gąbek ani materiałów ściernych; stosować tylko miękką, wilgotną szmatkę.
