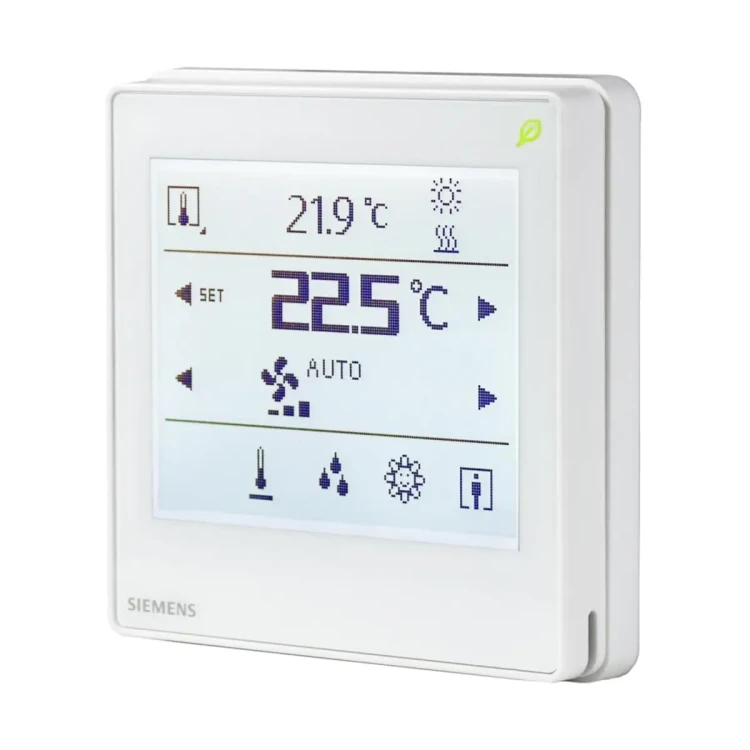

QMX3.P35H Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, komunikacja KNX PL-Link, biały

QMX3.P35H to podtynkowy czujnik i zadajnik pomieszczeniowy Siemens z komunikacją KNX PL-Link (plug & play), przeznaczony do współpracy z systemem Desigo™ Room Automation. Urządzenie posiada dotykowy wyświetlacz LCD 160 × 128 pikseli, wbudowany czujnik temperatury oraz brzęczyk. Jest zasilane bezpośrednio z magistrali KNX / PL-Link, a zakres prezentowanych danych i dostępnych funkcji jest definiowany przez sterownik automatyki pomieszczeniowej.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P35H
• Typ: podtynkowy czujnik i zadajnik pomieszczeniowy z ekranem dotykowym
• Komunikacja / interfejs: KNX / PL-Link
• Ekran: dotykowy LCD, 160 × 128 px
• Funkcja efektywności energetycznej: „Zielony Listek”
• Czujnik: wbudowany czujnik temperatury w pomieszczeniu
• Wyświetlane informacje (zależnie od aplikacji): m.in. temperatura, wilgotność, CO2, PM2,5, tryb pracy
• Zasilanie: przez KNX / PL-Link
• Obudowa (kolor): biały, RAL9003
• Brzęczyk: wbudowany

Zastosowanie i kompatybilność

QMX3.P35H współpracuje ze sterownikiem automatyki pomieszczeniowej, który określa funkcje urządzenia (zarówno w zakresie wyświetlania informacji, jak i obsługi).

• Pomiar i wyświetlanie temperatury w pomieszczeniu
• Wyświetlanie wilgotności, PM2,5 oraz CO2 (jeżeli udostępnione przez aplikację/system)
• Obsługa funkcji pomieszczenia zgodnie z konfiguracją sterownika
• Wyświetlanie informacji z zewnątrz (np. temperatura zewnętrzna, wilgotność zewnętrzna), jeśli dostarczone przez system

Wyświetlacz i obsługa

Urządzenie wykorzystuje dotykowy ekran LCD. Zakres prezentowanych danych zależy od aplikacji w sterowniku pomieszczeniowym i może obejmować m.in.:

• temperaturę pomieszczenia, wilgotność, CO2, PM2,5,
• temperaturę zewnętrzną i wilgotność zewnętrzną,
• korektę temperatury,
• tryby pracy,
• automatyczny lub ręczny wybór prędkości wentylatora,
• stan zajętości,
• sceny.

Komunikacja i zasilanie (KNX / PL-Link)

• Napięcie pracy: KNX / PL-Link DC 21…30 V
• Pobór prądu: maks. 15 mA przy DC 24 V
• Typ połączenia: KNX / PL-Link (pomiędzy sterownikiem pomieszczeniowym a zadajnikiem)
• Szybkość transmisji: 19.2 kbps
• Standardowa wtyczka KNX: średnica drutu 0,8 mm, maks. 1,0 mm (tylko przewody jednodrutowe)
• Rodzaj kabla: przewody jednodrutowe, 2-żyłowe, skrętka
• Pojedyncza długość kabla: < 1000 m (od stacji automatyki pokojowej do panelu pokojowego)

Montaż

• Sposób montażu: w puszce podtynkowej (urządzenie montowane na płycie podstawy)
• Odpowiednia puszka: kwadratowa puszka instalacyjna (puszki nie są częścią dostawy)
• Wymaganie dla śrub montażowych: wysokość łba śruby nie może przekraczać 3 mm
• Rekomendowana wysokość montażu: ok. 1,50 m nad podłogą
• Zalecenia montażowe: unikać wnęk, półek, kurtyn powietrznych oraz montażu powyżej lub w pobliżu źródeł ciepła; unikać bezpośredniego działania słońca i przeciągów
• Wskazówka: puszkę podtynkową należy uszczelnić, ponieważ ruchy powietrza mogą wpływać na odczyt czujnika
• Uwaga instalacyjna: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do 230 V

Dane techniczne

• Czujnik temperatury: rezystancyjny NTC
• Zakres pomiaru temperatury: 0…50 °C
• Dokładność pomiaru (5…30 °C): < 0,8 K
• Dokładność pomiaru (25 °C): < 0,5 K
• Stopień ochrony: IP30
• Klasa ochrony izolacji: III
• Warunki pracy (temperatura): -5…45 °C
• Warunki pracy (wilgotność): 5…95% r.h.
• Temperatura transportu (zapakowany): -25…70 °C
• Waga z opakowaniem: 163 g
• Oznaczenie / symbol produktu: S55624-H137

Podsumowanie

Siemens QMX3.P35H to nowoczesny, podtynkowy panel pomieszczeniowy z KNX PL-Link, łączący dotykowy wyświetlacz LCD z wbudowanym czujnikiem temperatury. Zasilanie z magistrali, funkcja „Zielony Listek” oraz możliwość prezentacji danych takich jak temperatura, wilgotność, CO2 czy PM2,5 (zależnie od aplikacji) czynią go praktycznym interfejsem do pomieszczeniowych systemów automatyki w środowisku Desigo™.
