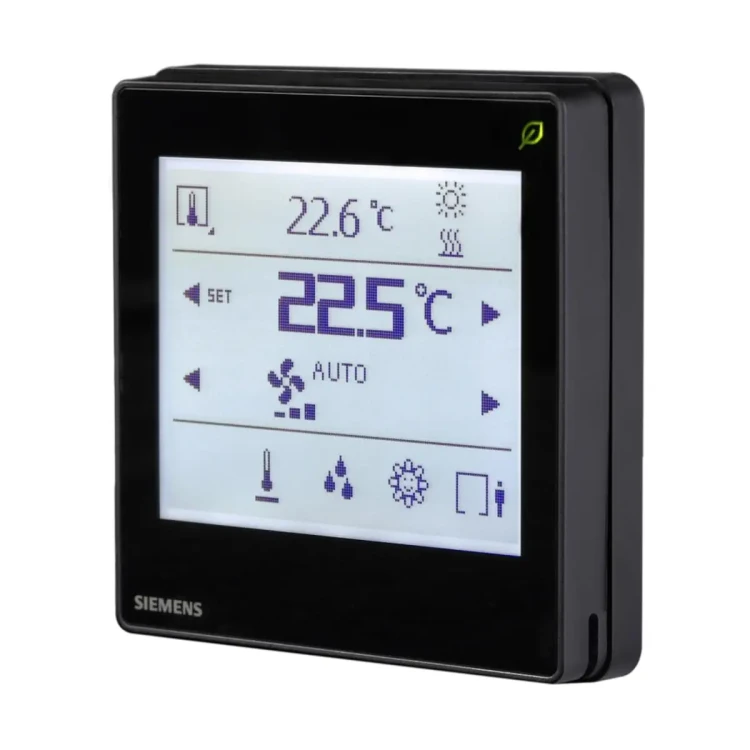

QMX3.P38H-BSC Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, możliwość sterowania oświetleniem i roletami, komunikacja KNX PL-Link, czarny

QMX3.P38H-BSC to podtynkowy czujnik i zadajnik pomieszczeniowy Siemens z komunikacją KNX PL-Link, przeznaczony do współpracy z Desigo™ Room Automation. Urządzenie ma dotykowy wyświetlacz LCD 160 × 128 pikseli, wbudowany czujnik temperatury oraz funkcję efektywności energetycznej („Zielony Listek”). Wersja -BSC posiada czarną obudowę (czarny Pantone C) i jest zasilana bezpośrednio z magistrali KNX / PL-Link (plug & play).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P38H-BSC
• Symbol: S55624-H140
• Typ: podtynkowy czujnik / zadajnik pomieszczeniowy z ekranem dotykowym
• Komunikacja: KNX / PL-Link (plug & play)
• Zasilanie: przez KNX / PL-Link (DC 21…30 V)
• Wyświetlacz: dotykowy LCD, 160 × 128 pikseli
• Wbudowany czujnik: temperatura w pomieszczeniu
• Prezentowane informacje (zależnie od aplikacji sterownika): m.in. temperatura, wilgotność, CO2, PM2,5, tryb pracy itp.
• Interfejs użytkownika: sterowanie oświetleniem, roletami i scenami
• Wbudowany brzęczyk
• Kolor obudowy przedniej: czarny (czarny Pantone C)
• Stopień ochrony: IP30

Zastosowanie i kompatybilność

Funkcje wyświetlacza LCD oraz ekranu dotykowego określa sterownik automatyki pomieszczeniowej. QMX3.P38H-BSC może służyć jako panel do:

• pomiaru i wyświetlania temperatury w pomieszczeniu,
• wyświetlania wilgotności, PM2,5 oraz CO2 (w zależności od aplikacji),
• obsługi funkcji pomieszczenia,
• wyświetlania informacji z zewnątrz (np. temperatura zewnętrzna, wilgotność zewnętrzna).

Funkcje i obsługa

Ekran dotykowy i wskazania

Wyświetlane informacje zależą od aplikacji w sterowniku pomieszczeniowym i mogą obejmować m.in.: temperaturę pomieszczenia, wilgotność, CO2, PM2,5, temperaturę zewnętrzną, wilgotność zewnętrzną, korektę temperatury, tryby pracy, prędkość wentylatora (auto/ręcznie), zajętość oraz sceny.

Sterowanie oświetleniem, roletami i scenami (QMX3.P38H-BSC)

• Oświetlenie: sterowanie światłem A, B, C, D
• Rolety: sterowanie roletami (Blind 1, Blind 2, Blind 3, Blind 4) oraz zmiana położenia żaluzji/rolet
• Sceny / funkcje: Spotkanie, Prezentacja, Break, Zajęty/Niezajęty, Sprzątanie, Nie przeszkadzać, Rozrywka
• Dodatkowe funkcje widoczne na panelu: Proszę o serwis, Sen, Jaśniej, Ciemniej
• Obsługa HVAC: dostępna z poziomu dedykowanej ikony (przejście do strony HVAC)

Interfejs KNX / PL-Link i okablowanie

• Typ interfejsu: KNX / PL-Link
• Szybkość transmisji: 19.2 kbps
• Standardowa wtyczka KNX: średnica drutu 0,8 mm, maks. 1,0 mm (tylko przewody jednodrutowe)
• Rodzaj kabla: przewody jednodrutowe 2-żyłowe, skrętka
• Pojedyncza długość kabla: < 1000 m (od stacji automatyki pokojowej do panelu pokojowego)
• Zaciski KNX PL-Link: czerwony – KNX PL-Link +, szary – KNX PL-Link –
• Uwaga instalacyjna: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia 230 V

Dane techniczne

• Napięcie pracy: KNX / PL-Link DC 21…30 V
• Pobór prądu: maks. 15 mA przy DC 24 V
• Czujnik temperatury: czujnik rezystancyjny NTC
• Zakres pomiaru temperatury: 0…50 °C
• Dokładność pomiaru (5…30 °C): < 0,8 K
• Dokładność pomiaru (25 °C): < 0,5 K
• Stopień ochrony: IP30
• Klasa ochrony izolacji: III
• Warunki otoczenia (praca): -5…45 °C, 5…95% r.h.
• Warunki otoczenia (transport): -25…70 °C, 5…95% r.h.
• Warunki otoczenia (przechowywanie): -5…45 °C, 5…95% r.h.

Montaż

• Montaż: w puszce podtynkowej (wymagana kwadratowa puszka instalacyjna; puszka nie jest dołączona)
• Rekomendowana wysokość montażu: 1,50 m powyżej podłogi
• Zalecenia lokalizacji: nie montować we wnękach i na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła
• Unikać: bezpośredniego nasłonecznienia i przeciągów
• Puszka podtynkowa: zalecane uszczelnienie (ruchy powietrza mogą wpływać na odczyt czujnika)
• Wkręty: wysokość łba śruby nie może przekraczać 3 mm

Konserwacja i utylizacja

• Czyszczenie: gotowymi do użycia, bezrozpuszczalnikowymi środkami; stosować wyłącznie miękką, wilgotną szmatkę
• Utylizacja: urządzenie jest odpadem elektronicznym i wymaga utylizacji w przeznaczonych do tego punktach (zgodnie z Dyrektywą 2012/19/EU)

Podsumowanie

Siemens QMX3.P38H-BSC to elegancki, czarny panel podtynkowy KNX / PL-Link do systemów Desigo™ Room Automation, łączący dotykowy wyświetlacz LCD z wbudowanym czujnikiem temperatury oraz funkcjami obsługi pomieszczenia. Zasilanie z magistrali, komunikacja plug & play i rozbudowany interfejs (w tym sterowanie oświetleniem, roletami i scenami) czynią go wygodnym rozwiązaniem do nowoczesnej automatyki budynkowej.
