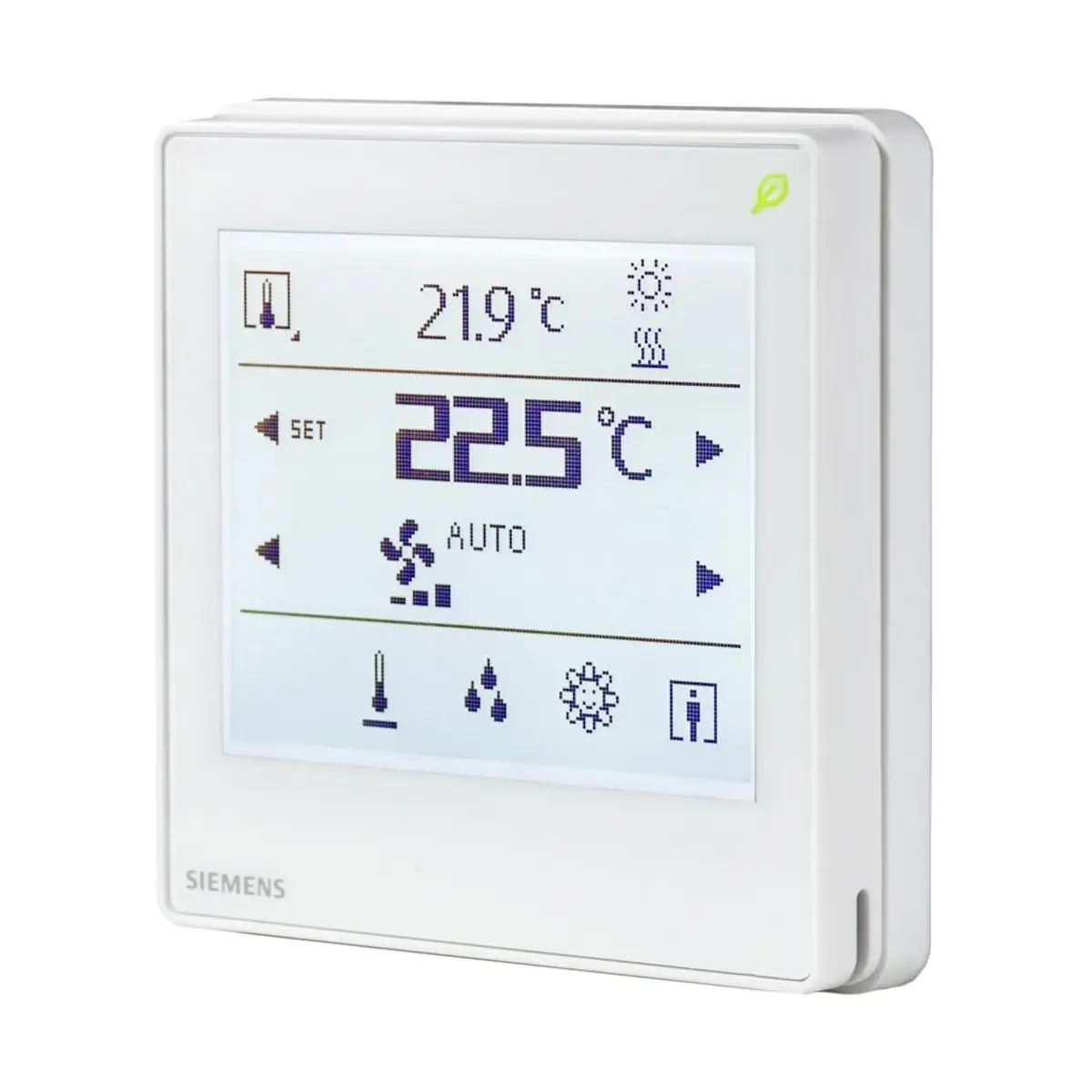

QMX3.P38H Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury, możliwość sterowania oświetleniem i roletami, komunikacja KNX PL-Link, biały

QMX3.P38H to podtynkowy czujnik i zadajnik pomieszczeniowy Siemens z komunikacją KNX PL-Link (plug & play), przeznaczony do użycia z Desigo™ Room Automation. Urządzenie posiada dotykowy wyświetlacz LCD 160 × 128 pikseli, wbudowany czujnik temperatury oraz brzęczyk. Model QMX3.P38H udostępnia także interfejs użytkownika do sterowania oświetleniem, roletami i scenami. Zasilanie realizowane jest przez KNX PL-Link, a dostępne funkcje ekranu i obsługi są definiowane przez sterownik automatyki pomieszczeniowej.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P38H
• Symbol: S55624-H138
• Typ: podtynkowy czujnik i zadajnik z komunikacją KNX PL-Link
• Zastosowanie systemowe: Desigo™ Room Automation
• Wyświetlacz: dotykowy LCD, 160 × 128 pikseli
• Funkcja efektywności energetycznej: „Zielony Listek”
• Wbudowany czujnik temperatury w pomieszczeniu
• Interfejs użytkownika (QMX3.P38H): sterowanie oświetleniem, roletami i scenami
• Komunikacja: KNX / PL-Link
• Zasilanie: przez KNX / PL-Link
• Obudowa (kolor frontu): biała, RAL9003
• Montaż: do kwadratowej puszki instalacyjnej (puszka nie jest dołączona)

Zastosowanie / kompatybilność

QMX3.P38H pełni rolę pokojowego panelu operatorskiego z funkcją pomiaru temperatury. Sterownik automatyki pomieszczeniowej określa, jakie informacje są wyświetlane i jakie funkcje są dostępne na ekranie dotykowym.

• Pomiar i wyświetlanie temperatury w pomieszczeniu
• Wyświetlanie wilgotności, PM2,5 oraz CO2 (zależnie od aplikacji w sterowniku pomieszczeniowym)
• Obsługa funkcji pomieszczenia
• Wyświetlanie informacji z zewnątrz (np. temperatura zewnętrzna, wilgotność zewnętrzna)

Funkcje i obsługa

Wyświetlane informacje (zależnie od aplikacji w sterowniku)

• Temperatura pomieszczenia, wilgotność, CO2, PM2,5
• Temperatura zewnętrzna, wilgotność zewnętrzna
• Korekta temperatury
• Tryby pracy
• Automatycznie lub ręcznie wybierana prędkość wentylatora
• Zajętość
• Sceny

Sterowanie oświetleniem, roletami i scenami (QMX3.P38H)

Interfejs użytkownika umożliwia sterowanie funkcjami pomieszczenia, takimi jak oświetlenie, rolety oraz sceny (zakres i widok zależne od konfiguracji sterownika). Na ekranie mogą być dostępne m.in. elementy sterujące:

• Oświetlenie: światło A, światło B, światło C, światło D
• Rolety: Blind 1, Blind 2, Blind 3, Blind
• Sceny: Spotkanie, Prezentacja, Break, Zajęty/Niezajęty, Sprzątanie, Nie przeszkadzać, Rozrywka

Komunikacja i podłączenie (KNX / PL-Link)

• Interfejs: KNX / PL-Link (między sterownikiem pomieszczeniowym a zadajnikiem)
• Szybkość transmisji: 19.2 kbps
• Wtyczka KNX: dołączona do urządzenia
• Przewody: jednodrutowe, 2-żyłowe, skrętka
• Standardowa wtyczka KNX – średnica drutu: 0,8 mm, maks. 1,0 mm (tylko przewody jednodrutowe)
• Pojedyncza długość kabla (od stacji automatyki pokojowej do panelu pokojowego): < 1000 m
• Zaciski KNX PL-Link: czerwony = KNX PL-Link +, szary = KNX PL-Link – (nie zamieniać przewodów)
• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia 230 V

Dane techniczne

• Napięcie pracy (KNX / PL-Link): DC 21…30 V
• Pobór prądu: maks. 15 mA przy DC 24 V
• Czujnik temperatury – element pomiarowy: czujnik rezystancyjny NTC
• Zakres pomiaru temperatury: 0…50 °C
• Dokładność (5…30 °C): < 0,8 K
• Dokładność (25 °C): < 0,5 K
• Stopień ochrony (EN 60529): IP30
• Klasa ochrony izolacji: III
• Warunki pracy: -5…45 °C, 5…95% r.h.
• Warunki transportu (zapakowany): -25…70 °C, 5…95% r.h.
• Warunki przechowywania: -5…45 °C, 5…95% r.h.

Montaż i budowa

• Montaż: w puszce instalacyjnej (kwadratowej); puszka nie jest dołączona
• Rekomendowana wysokość montażu: 1,50 m powyżej podłogi
• Zalecenia montażowe: nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła; unikać bezpośredniego słońca i przeciągów
• Ważne: uszczelnić puszkę podtynkową (ruchy powietrza mogą wpływać na odczyt z czujnika)
• Płyta podstawy: otwory na śruby do popularnych puszek; wysokość łba śruby nie może przekraczać 3 mm
• Budowa urządzenia: wtyczka KNX PL-Link, wtyczka narzędziowa, czujnik oraz dotykowy panel LCD; kabel można schować w puszce
• Wymiary (mm): 86,2 × 86,2 × 17,2

Konserwacja

• Do czyszczenia stosować gotowe do użycia, bezrozpuszczalnikowe środki czyszczące.
• Nie używać środków mechanicznych (szorstka gąbka itp.) – wyłącznie miękka, wilgotna szmatka.

Podsumowanie

Siemens QMX3.P38H to elegancki, podtynkowy panel pomieszczeniowy z KNX PL-Link, dotykowym LCD 160 × 128 i wbudowanym czujnikiem temperatury, zasilany bezpośrednio z magistrali. Dzięki obsłudze oświetlenia, rolet i scen oraz funkcji wyświetlania parametrów (zależnie od konfiguracji sterownika), stanowi wygodne rozwiązanie HMI dla pomieszczeń w systemie Desigo™ Room Automation.
