QMX3.P44-1BSC Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury i wilgotności, podświetlanym wyświetlaczem, komunikacja KNX S-Mode lub PL-Link, kolor czarny; dostępność od 2Q2021

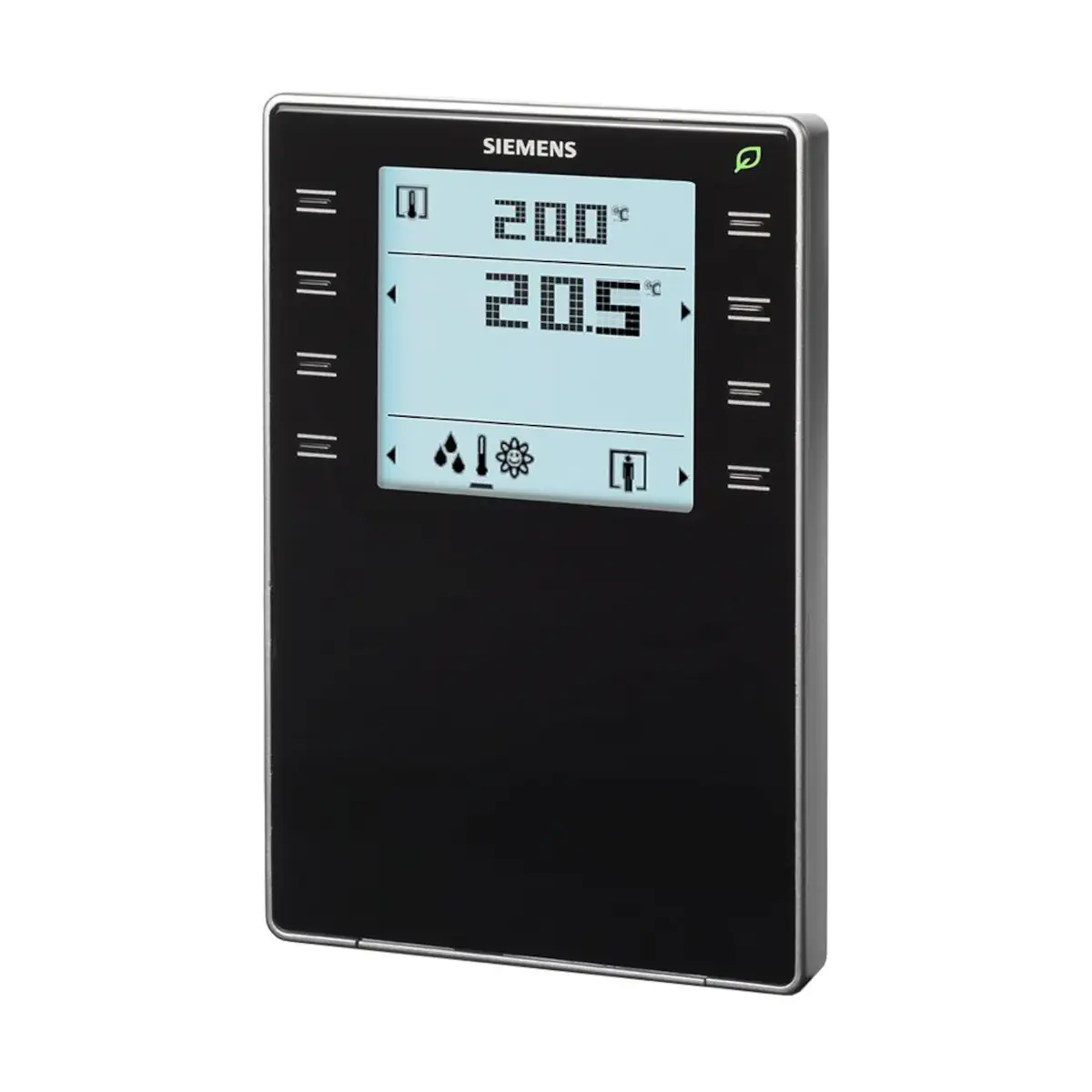

Siemens QMX3.P44-1BSC to naścienny zadajnik/czujnik pomieszczeniowy serii Desigo™ TRA z komunikacją KNX PL-Link / KNX (KNX S-mode oraz KNX LTE-Mode), przeznaczony do zastosowań w automatyce pomieszczeniowej. Model QMX3.P44-1BSC realizuje pomiar temperatury oraz pomiar wilgotności względnej i jest zasilany bezpośrednio z magistrali (DC 21…30 V).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P44-1BSC
• Numer magazynowy: S55624-H144
• Rodzaj urządzenia: naścienny zadajnik/czujnik pomieszczeniowy
• Komunikacja: KNX PL-Link / KNX (S-mode, LTE-Mode)
• Zasilanie: z magistrali KNX / PL-Link, DC 21…30 V
• Pobór prądu: maks. 10 mA przy DC 24 V
• Pomiary: temperatura oraz wilgotność względna
• Kolor (wersja -1BSC): czarny, podobny do RAL9005

Zastosowanie / kompatybilność

QMX3.P44-1BSC jest przeznaczony do aplikacji automatyki pomieszczeniowej, gdzie wymagane są pomiary parametrów komfortu i obsługa funkcji pomieszczenia przez urządzenie naścienne. Sterownik może automatycznie określać funkcjonalność wyświetlacza i przycisków dotykowych.

• Pomiar i wskazanie: temperatury pomieszczenia oraz wilgotności względnej.
• Obsługa funkcji pomieszczenia (zależnie od konfiguracji instalacji KNX / PL-Link).
• Wyświetlanie informacji z czujników zewnętrznych (np. temperatura zewnętrzna, wilgotność zewnętrzna, stan styku okiennego) – jeśli są dostępne w systemie.

Dane techniczne (pomiary i zasilanie)

• Napięcie zasilania (KNX / PL-Link): DC 21…30 V
• Czujnik temperatury: rezystancyjny NTC
• Zakres pomiaru temperatury: 0…50 °C
• Dokładność (5…30 °C): ±0,8 K
• Dokładność (25 °C): ±0,5 K
• Zakres pomiaru wilgotności względnej: 10%…95% r.h.
• Dokładność wilgotności (20%…80%): ±4% przy 25°C
• Dokładność wilgotności (0%…20%, 80%…95%): ±6% przy 25°C

Warunki pracy i ochrona

• Stopień ochrony (EN 60529): IP30
• Klasa ochrony: III
• Temperatura otoczenia (praca): 0…50 °C
• Wilgotność otoczenia (praca): < 85% r.h.
• Temperatura transportu: -25…70 °C
• Wilgotność transportu: < 95% r.h.

Wymiary i masa

• Wymiary urządzenia (szer. × wys. × gł.): 88,4 × 133,4 × 18 mm
• Masa (zadajnik): 123 g
• Masa (podstawka): 20 g
• Masa (opakowanie): 64 g
• Masa łącznie: 207 g

Montaż – zalecenia

• Montaż: na ścianie
• Zalecana wysokość montażu: 1,50 m od podłogi
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca i przeciągów.
• Należy uszczelnić puszkę podtynkową, ponieważ ruchy powietrza mogą wpływać na odczyt czujnika.

Konserwacja i ważna informacja

• Do czyszczenia stosować ogólnodostępne, bezrozpuszczalnikowe środki czyszczące.
• Nie używać środków mechanicznych (np. szorstkich gąbek) – wyłącznie miękka, wilgotna szmatka.
• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do napięcia sieciowego 230 V AC.

Podsumowanie

QMX3.P44-1BSC to czarny (RAL9005) naścienny zadajnik/czujnik pomieszczeniowy Siemens z serii Desigo™ TRA, zasilany z magistrali KNX / PL-Link, zapewniający pomiar temperatury (NTC) oraz wilgotności względnej. Dzięki komunikacji KNX i montażowi na typowej wysokości strefy komfortu sprawdza się jako element automatyki pomieszczeń, gdzie liczy się stabilny pomiar i estetyczna integracja z instalacją.
