QMX3.P44 Konfigurowalny zadajnik pomieszczeniowy z wbudowanym czujnikiem temperatury i wilgotności, podświetlanym wyświetlaczem, komunikacja KNX S-Mode lub PL-Link; dostępność od 2Q2021

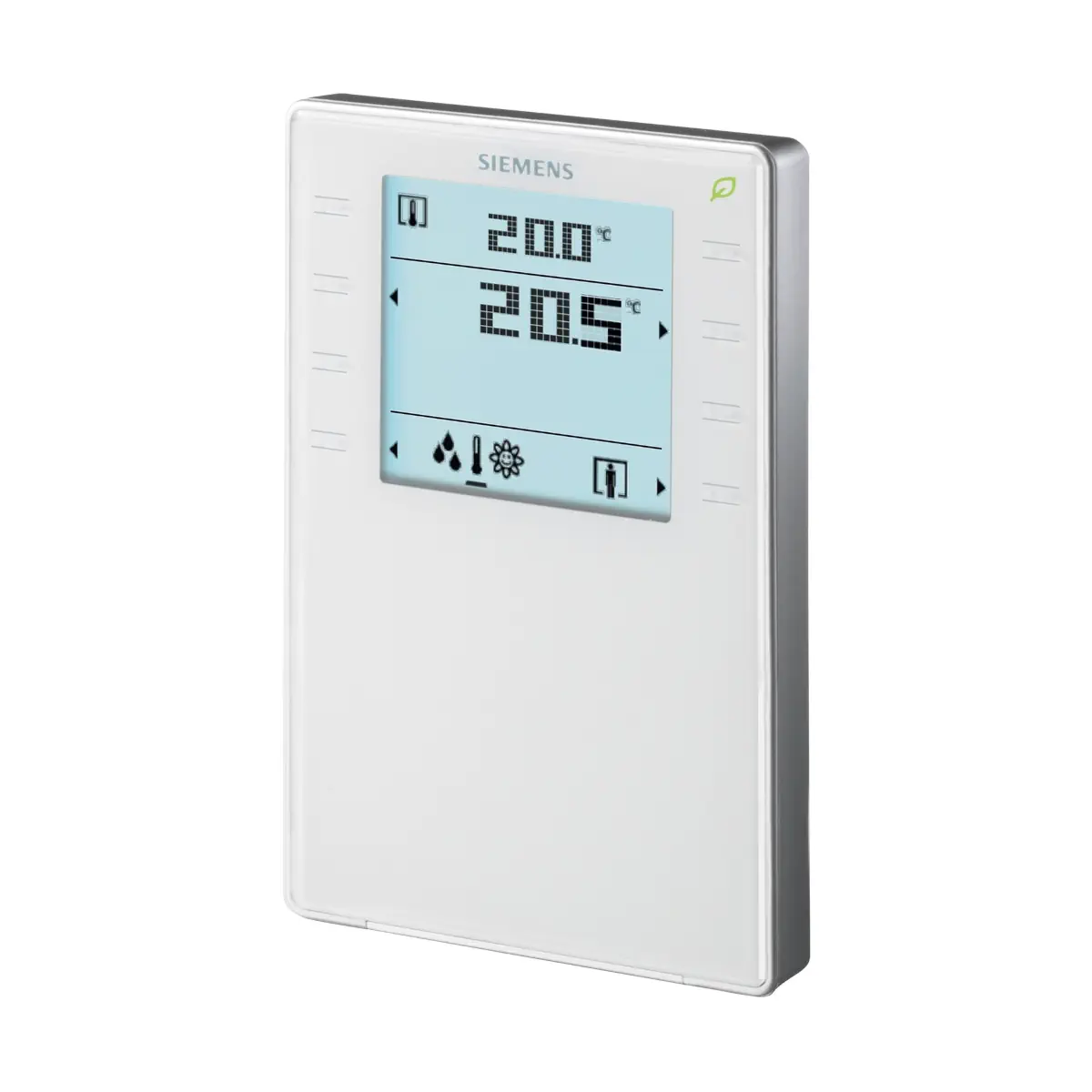

QMX3.P44 to naścienny czujnik i zadajnik pomieszczeniowy firmy Siemens (linia Desigo™ TRA) z komunikacją KNX / KNX PL-Link, przeznaczony do zastosowań automatyki pomieszczeniowej. Urządzenie realizuje pomiar temperatury oraz wilgotności względnej, a dzięki podświetlanemu wyświetlaczowi i przyciskom dotykowym umożliwia wygodną obsługę funkcji pomieszczenia oraz prezentację informacji w miejscu instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX3.P44
• Typ urządzenia: naścienny czujnik i zadajnik pomieszczeniowy z komunikacją KNX / KNX PL-Link
• Pomiary: temperatura, wilgotność względna
• Wyświetlacz: podświetlany
• Obsługa: konfigurowalne przyciski dotykowe
• Zasilanie: z magistrali KNX / PL-Link, DC 21…30 V
• Stopień ochrony: IP30

Numery zamówieniowe

• QMX3.P44: S55624-H143
• Wariant kolorystyczny (czarny) QMX3.P44-1BSC: S55624-H144

Zastosowanie i kompatybilność

• Obsługa funkcji pomieszczenia oraz prezentacja informacji na wyświetlaczu.
• Wyświetlanie informacji z czujników zewnętrznych (np. temperatura zewnętrzna, wilgotność zewnętrzna, stan styku okiennego) – zależnie od konfiguracji systemu.
• Przy współpracy ze sterownikiem funkcjonalność wyświetlacza i przycisków dotykowych jest automatycznie określana.

Pomiary – parametry czujników

Temperatura (czujnik NTC)

• Zakres pomiarowy: 0…50 °C
• Dokładność (5…30 °C): ±0,8 K
• Dokładność (25 °C): ±0,5 K

Wilgotność względna (r.h.)

• Zakres pomiarowy: 10%…95% r.h.
• Dokładność (20%…80% przy 25 °C): ±4%
• Dokładność (0%…20% oraz 80%…95% przy 25 °C): ±6%

Zasilanie i pobór prądu

• Napięcie zasilania magistrali KNX / PL-Link: DC 21…30 V
• Zasilanie: urządzenie zasilane ze sterownika przez magistralę KNX / PL-Link
• Pobór prądu (QMX3.P44): maks. 10 mA przy DC 24 V
• Uwaga: urządzenie nie jest zabezpieczone przed przypadkowym podłączeniem do 230 V AC.

Montaż – zalecenia

• Montaż na ścianie; zalecana wysokość instalacji: 1,50 m od podłogi.
• Nie montować we wnękach, na półkach, pod kurtynami powietrznymi, powyżej lub w pobliżu źródeł ciepła.
• Unikać bezpośredniego działania słońca i przeciągów.
• Uszczelnić puszkę podtynkową – ruchy powietrza mogą wpływać na odczyt temperatury.
• Przy prowadzeniu kabla natynkowo zachować odstęp od podstawy montażowej: 30 mm od góry i 20 mm od dołu, aby możliwe było wpięcie urządzenia w podstawkę.

Akcesorium montażowe (opcjonalnie)

• QMX3.MP1 (S55624-H110): płyta podstawy do puszki instalacyjnej / puszki ściennej do otworu o średnicy 68 mm (zamawiana w opakowaniach po 20 szt.).

Dane środowiskowe i obudowa

• Stopień ochrony (EN 60529): IP30
• Klasa izolacji: III
• Temperatura pracy: 0…50 °C
• Wilgotność pracy: < 85% r.h.
• Temperatura transportu: -25…70 °C
• Wilgotność transportu: < 95% r.h.
• Kolor (QMX3.P44): tytanowy biały podobny do RAL9010
• Kolor (QMX3.P44-1BSC): czarny podobny do RAL9005

Wymiary i masa

• Wymiary obudowy: 88,4 × 133,4 × 18 mm (szer. × wys. × gł.)
• Masa (QMX3.P44):
  • zadajnik: 123 g
  • podstawka: 20 g
  • opakowanie: 64 g
  • łącznie: 207 g

Podsumowanie

Siemens QMX3.P44 to estetyczny, naścienny czujnik i zadajnik KNX/PL-Link do automatyki pomieszczeniowej, łączący pomiar temperatury i wilgotności z wygodną obsługą poprzez przyciski dotykowe oraz czytelną prezentacją danych na podświetlanym wyświetlaczu. Zasilanie z magistrali oraz stopień ochrony IP30 sprawiają, że jest to praktyczne rozwiązanie do nowoczesnych instalacji sterowania w pomieszczeniach.
