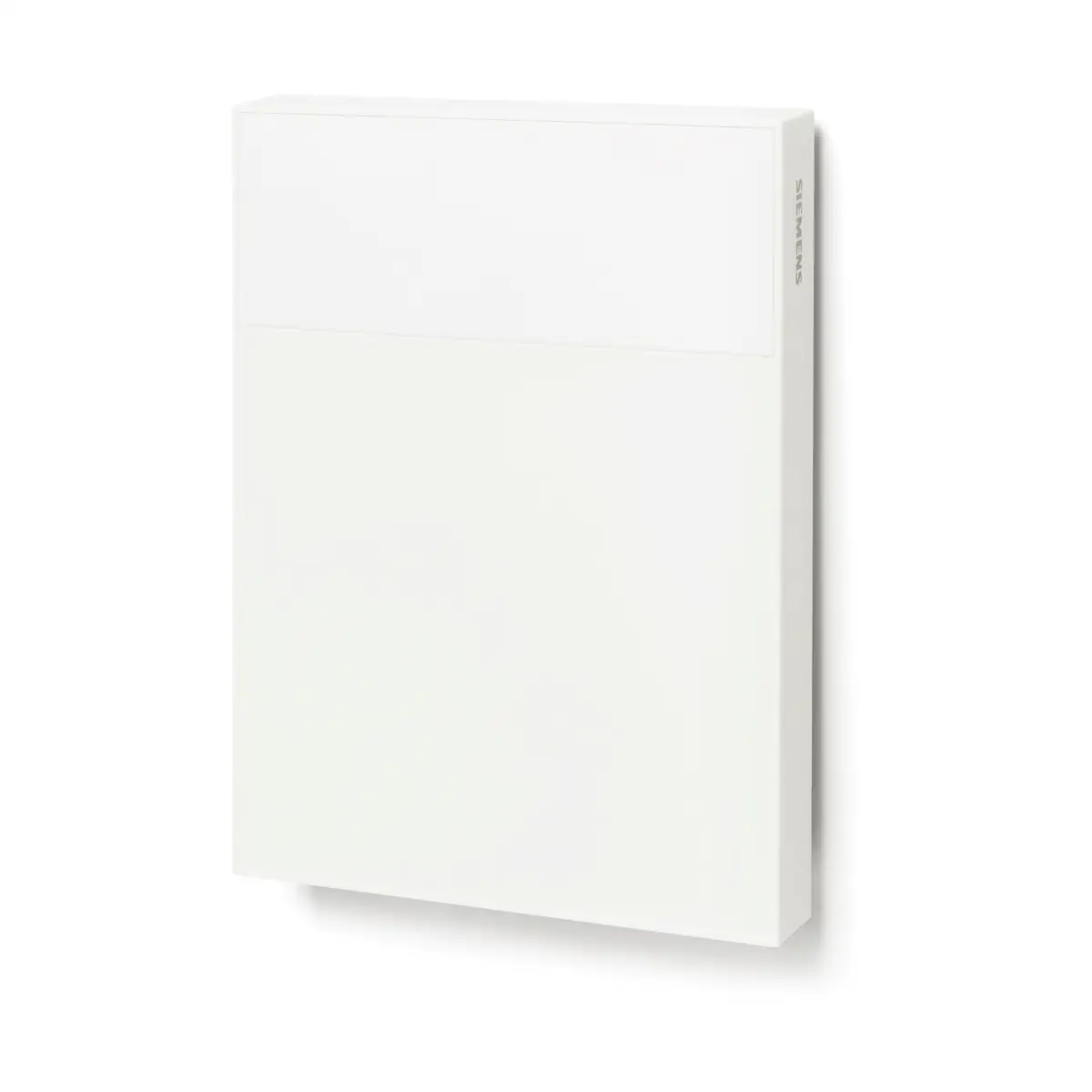

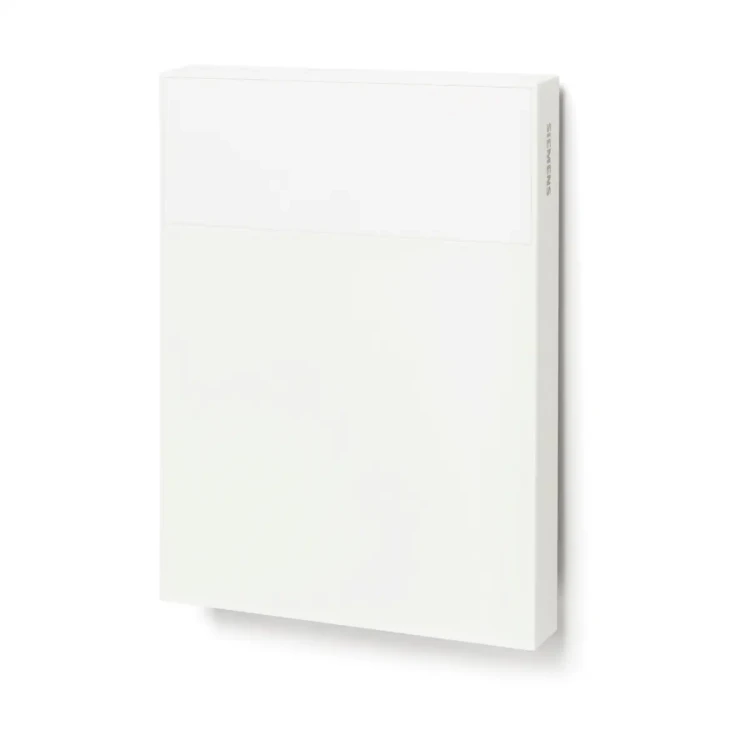

QMX6.P30 Pomieszczeniowy czujnik temperatury, KNX S-Mode / PL-Link

Siemens QMX6.P30 to nowoczesna jednostka pokojowa / czujnik KNX do sterowania temperaturą oraz monitorowania warunków w pomieszczeniu w systemach automatyki budynkowej. Urządzenie współpracuje z ekosystemami KNX (S-Mode), Desigo (PL-Link) oraz Synco (LTE-mode), co zapewnia wyjątkową elastyczność w projektowaniu instalacji HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX6.P30 (S55720-S604)
• Komunikacja: KNX (S-Mode) / PL-Link / LTE-mode
• Funkcje pomiarowe: wbudowany czujnik temperatury
• Wyświetlacz: brak (wersje z wyświetlaczem: P34 / P44 / P74)
• Obsługiwane tryby pracy pomieszczenia: Auto, Comfort, Pre-comfort (standby), Economy, Protection
• Współpraca z regulatorami HVAC KNX: możliwość sterowania zaworami przez siłowniki KNX (np. SSA118.09HKN)
• Kolor obudowy: biały (zbliżony do RAL9010)
• Zasilanie: z magistrali KNX (DC 21…30 V) – 7,5 mA

Zastosowanie

• Sterowanie ogrzewaniem/chłodzeniem wodnym
• Ogrzewanie grzejnikowe
• Ogrzewanie/chłodzenie podłogowe
• Chłodzenie lub grzanie aktywne sufitowe (radiant ceiling)
• Systemy z siłownikami termoelektrycznymi i elektromechanicznymi

Funkcje sterujące (KNX S-Mode)

• Wbudowany regulator temperatury:
  • regulacja 2-punktowa (ON/OFF)
  • PWM
  • regulacja PI (ciągła 0–100%)
• Obsługa instalacji 2-rurowych i 4-rurowych, systemów z przełączaniem trybu (changeover)
• 3 niezależne kalkulatory – obliczenia min./max./wartości ważonej
• 3 komparatory – porównania wartości analogowych
• Setpoint operation: możliwość wysyłania nastawy temperatury z zewnętrznego interfejsu

Integracja w ekosystemie Desigo (PL-Link)

• Praca jako urządzenie peryferyjne – bez wykonywania algorytmów regulacji
• Automatyczna konfiguracja (plug & play) z kontrolerami DXR2/PXC3
• Obsługiwane aplikacje:
  • VAV
  • Fan Coil Unit
  • Radiant ceiling
  • Radiators
  • Heat pump
  • Dual duct

Integracja w Synco (LTE-mode)

• Praca jako czujnik pomieszczeniowy (bez regulacji)
• Kompatybilność z:
  • termoregulatorami RDG2.0KN / RDG2.4KN
  • kontrolerami Synco 700 (jako czujnik Troom)

Dane techniczne

• Czujnik temperatury: NTC
• Zakres pomiarowy: 0…50°C
• Dokładność:
  • 20…25°C: ±0,2 K typ.
  • 15…35°C: ±0,4 K typ.
  • 5…50°C: ±0,7 K typ.
• Zasilanie KNX: 21…30 V DC
• Pobór prądu: 7,5 mA
• Pobór mocy: 0,18 W
• Temperatura pracy: 0…50°C
• Wilgotność pracy: ≤85% r.h. (bez kondensacji)
• Stopień ochrony: IP30
• Kolor: biały RAL9010

Montaż

• Montaż natynkowy na ścianie
• Wymaga podłączenia magistrali KNX
• Nie montować nad grzejnikami, na powierzchniach metalowych ani w miejscach z bezpośrednim nasłonecznieniem
• Wersje z sufiksami –1BSC dostępne w kolorze czarnym

Podsumowanie

Siemens QMX6.P30 to podstawowa jednostka pokojowa KNX do pomiaru temperatury oraz sterowania systemami ogrzewania i chłodzenia. Oferuje szeroką kompatybilność z Siemens Desigo, Synco oraz pełnym ekosystemem KNX, czyniąc go uniwersalnym rozwiązaniem dla instalatorów i integratorów automatyki budynkowej.
