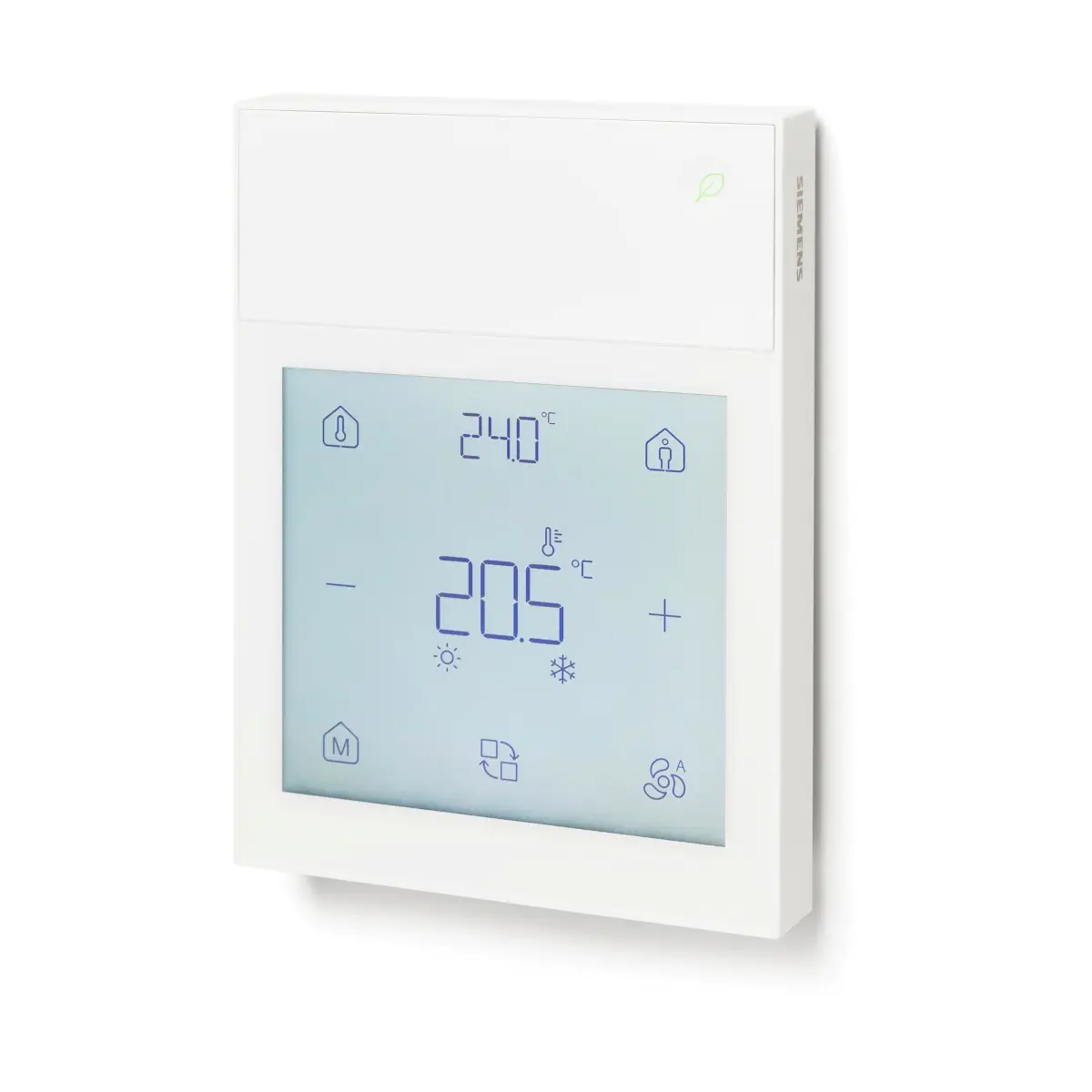

QMX6.P34 Pomieszczeniowy zadajnik z czujnikiem temperatury i wyświetlaczem, KNX S-Mode / PL-Link

Siemens QMX6.P34 to zaawansowana jednostka pokojowa KNX z dotykowym wyświetlaczem LCD, przeznaczona do sterowania temperaturą i monitorowania parametrów środowiskowych w pomieszczeniach. Urządzenie współpracuje z ekosystemami KNX (S-Mode), Desigo (PL-Link) oraz Synco (LTE-Mode), co zapewnia szerokie możliwości integracji w nowoczesnych instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: QMX6.P34
• Wyświetlacz: dotykowy LCD (sterowanie + wskazania)
• Wbudowany czujnik: temperatura (NTC)
• Komunikacja: KNX (S-Mode), PL-Link, LTE-Mode
• Tryby pracy: Auto, Comfort, Pre-comfort, Economy, Protection
• Funkcja Green Leaf: sygnalizacja energooszczędnego zakresu nastawy
• Sterowanie setpointem z poziomu ekranu
• Zasilanie: 21…30 V DC z magistrali KNX
• Kolor obudowy: biały (RAL9010)

Wbudowane funkcje

• Regulator temperatury (2-punktowy, PWM, PI)
• Komparatory – 3 niezależne
• Kalkulatory – 3 niezależne (min/max/wartość ważona)
• Manager/Subordinate – funkcja łączenia kilku paneli w jednym pomieszczeniu
• Ograniczenia nastawy (min/max)
• Automatyczne wykrywanie trybów HVAC
• Aktualizacja firmware (PL-Link)

Współpraca w ekosystemach

Desigo (PL-Link)

• Urządzenie działa jako peryferyjne – bez algorytmów sterowania
• Pełna integracja z kontrolerami DXR2 / PXC3
• Obsługa aplikacji: VAV, FCU, Radiant ceiling, Heat pump, AHU

KNX (S-Mode)

• Kompletny regulator temperatury dla systemów wodnych
• Obsługa instalacji 2-rurowych, 4-rurowych oraz changeover
• Możliwość pracy z siłownikami KNX (np. SSA118.09HKN)

Synco (LTE-Mode)

• Działa jako czujnik i jednostka pokojowa
• Kompatybilne urządzenia: RDG2.0KN, RDG2.4KN, RMU7.0B-1, RMH760B-1

Interfejs użytkownika

• Wskazania:
  • temperatura (°C/°F)
  • tryb pracy
  • informacja o nastawie (SET)
• Przyciski dotykowe:
  • zmiana setpointu (▲/▼)
  • włączanie trybów
  • nawigacja po ikonach
• Sygnalizacje:
  • Heating / Cooling
  • Humidity (jeśli podłączony czujnik zewnętrzny)
  • CO₂ (zewnętrzny czujnik)
  • Window contact
  • Operation lock

Dane techniczne

• Zasilanie KNX: 21…30 V DC
• Pobór prądu: 7,5 mA
• Moc: 0,18 W
• Czujnik temperatury: NTC
• Zakres pomiarowy: 0…50°C
• Dokładność:
  • 20–25°C: ±0,2 K
  • 15–35°C: ±0,4 K
  • 5–50°C: ±0,7 K
• Wilgotność pracy: ≤85% r.h. (bez kondensacji)
• Stopień ochrony: IP30
• Waga: 118,4 g

Montaż

• Montaż na ścianie (natynkowy)
• Wymaga magistrali KNX
• Zalecana wysokość: ok. 1,5 m
• Nie instalować:
  • nad źródłami ciepła,
  • w miejscach nasłonecznionych,
  • na powierzchniach metalowych.

Podsumowanie

Siemens QMX6.P34 to elegancka jednostka pokojowa KNX z dotykowym wyświetlaczem, oferująca pełną kontrolę nad warunkami w pomieszczeniu oraz bogate funkcje integracji z systemami HVAC. Idealna do nowoczesnych mieszkań, biur i obiektów komercyjnych wymagających precyzyjnego sterowania i przyjaznego interfejsu użytkownika.
