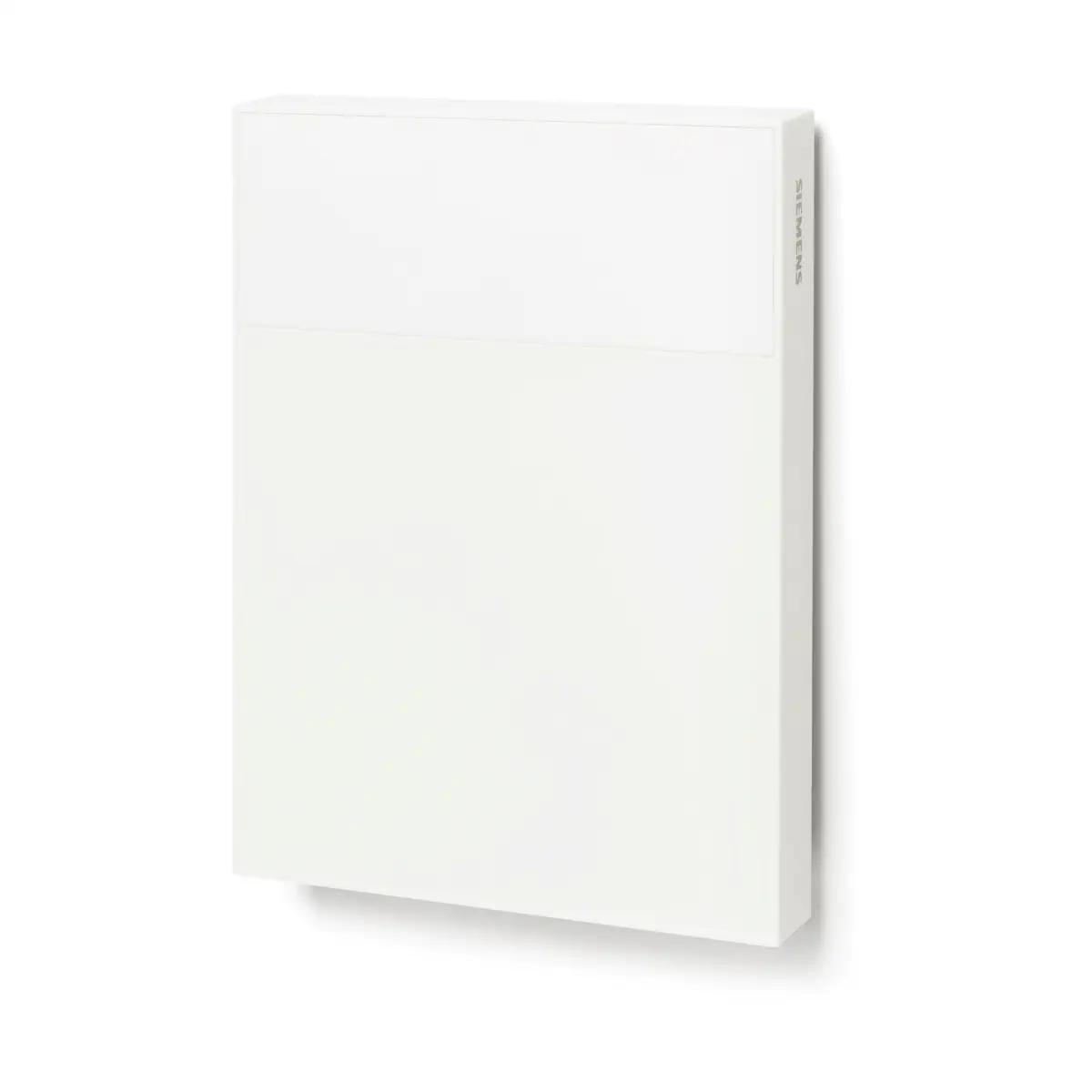

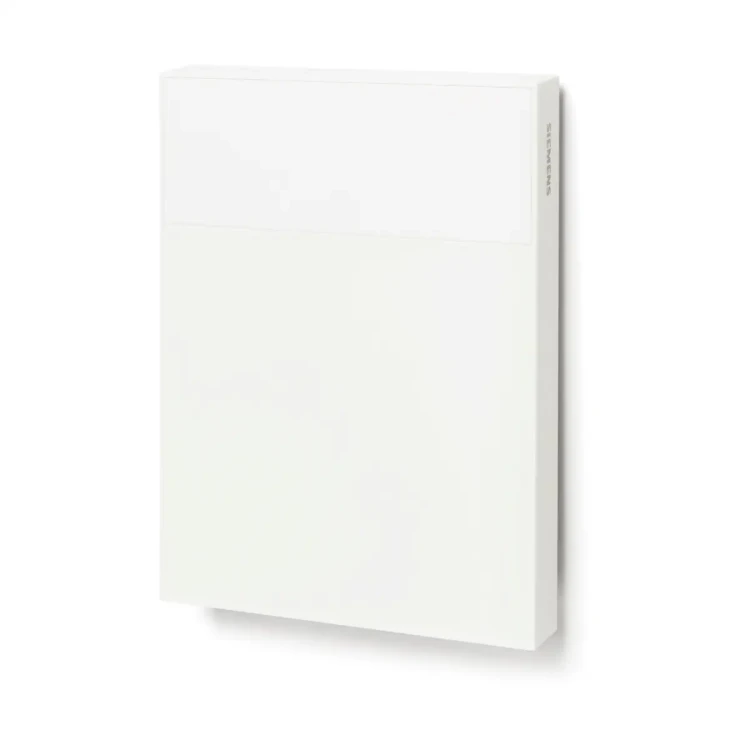

QMX6.P40 Pomieszczeniowy czujnik temperatury i wilgotności, KNX S-Mode / PL-Link

Siemens QMX6.P40 to zaawansowana jednostka pokojowa / czujnik KNX służąca do monitorowania temperatury oraz wilgotności powietrza, a także do sterowania instalacjami HVAC w ekosystemach KNX (S-Mode), Desigo (PL-Link) oraz Synco (LTE-Mode).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX6.P40
• Komunikacja: KNX (S-Mode), PL-Link, LTE-Mode
• Wbudowane czujniki: temperatura + wilgotność
• Interfejs: panel bez wyświetlacza (dotykowe punkty sterujące)
• Tryby pracy: Auto, Comfort, Pre-comfort, Economy, Protection
• Zasilanie: magistrala KNX 21…30 V DC
• Kolor obudowy: biały RAL9010 (dostępna także wersja czarna – P40-1BSC)

Zastosowanie

• Regulacja temperatury pomieszczenia
• Monitorowanie wilgotności (RH 0…100%)
• Sterowanie systemami HVAC:
  • ogrzewanie grzejnikowe,
  • ogrzewanie/chłodzenie podłogowe,
  • sufity chłodzące/grzewcze,
  • fan-coil (w trybie Synco).
• Budynki mieszkalne, biura, hotele, obiekty komercyjne

Funkcje w ekosystemach

Desigo – PL-Link

• Praca jako urządzenie peryferyjne – bez algorytmów sterowania
• Pełna integracja z automatyką DXR2 / PXC3
• Obsługa aplikacji HVAC: VAV, FCU, Radiant ceiling, Radiator, Heat pump

KNX – S-Mode

• Urządzenie pełni rolę regulatora temperatury i wilgotności
• Obsługa instalacji: 2-rurowych, 4-rurowych, changeover
• Algorytmy: 2-punkt, PWM, PI (ciągłe 0–100%)
• Możliwość sterowania siłownikami KNX – np. SSA118.09HKN
• Wbudowany regulator wilgotności (wewnętrzny sensor)

Synco – LTE-Mode

• Praca jako czujnik temperatury i wilgotności + zdalne sterowanie pomieszczeniem
• Współpraca z termostatami RDG2.0KN / RDG2.4KN

Interfejs użytkownika

• Dotykowe sterowanie (SET, ▲/▼, tryby pracy)
• Sygnalizacja:
  • tryby pracy (Auto / Comfort / Standby / Economy / Protection)
  • Heating / Cooling
  • Humidity (% r.h.)
  • Temperatura (°C / °F)
  • Blokada przycisków / kontakt okienny

Czujnik wilgotności

• Zakres: 0…100% r.h.
• Dokładność: ±2% r.h. w zakresie 40…60% (typ.), ±5% r.h. w pełnym zakresie
• Typ sensora: cyfrowy, pojemnościowy

Dane techniczne

• Zasilanie: 21…30 V DC (magistrala KNX)
• Pobór prądu: 7.5 mA
• Pobór mocy: 0.18 W
• Czujnik temperatury: NTC
• Zakres temperatury: 0…50°C
• Dokładność: ±0.2 K (20–25°C), ±0.4 K (15–35°C), ±0.7 K (5–50°C)
• Wilgotność pracy: ≤85% r.h. (bez kondensacji)
• Stopień ochrony: IP30
• Kolor: biały RAL9010
• Waga: 125.3 g

Montaż

• Montaż natynkowy na ścianie
• Wysokość zalecana: 1,5 m
• Nie instalować na powierzchniach metalowych ani bezpośrednio przy źródłach ciepła
• Przewidziany do pracy wewnątrz budynków

Podsumowanie

Siemens QMX6.P40 to funkcjonalna jednostka KNX z wbudowanym czujnikiem temperatury i wilgotności, zapewniająca precyzyjną kontrolę HVAC oraz pełną kompatybilność z systemami Desigo, KNX i Synco. Idealny wybór do nowoczesnych instalacji w budynkach mieszkalnych i komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenia i certyfikacje: CE, UKCA, WEEE, KNX, UL916, CSA, ICES, RCM oraz EAC.
• Urządzenie jest przeznaczone do montażu naściennego.
• Urządzenie zasilane jest z magistrali KNX napięciem DC 24 V (zakres DC 21...30 V).
• Bezpieczeństwo elektryczne magistrali: SELV.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących przepisów może prowadzić do obrażeń ciała oraz szkód materialnych.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0 °C...+50 °C, wilgotność względna podczas pracy ≤ 85% r.h., bez kondensacji.
• Stopień ochrony obudowy: IP30. Produkt nie jest przeznaczony do pracy w warunkach narażenia na wodę lub kondensację wilgoci.
• Urządzenie należy podłączać zgodnie z oznaczeniem biegunowości magistrali KNX.
• Do podłączenia należy stosować przewód miedziany (Cu) o przekroju 0,8...1 mm oraz długości odizolowania 5...6 mm, zgodnie z dokumentacją montażową producenta.
• Podczas montażu i demontażu należy postępować zgodnie z instrukcją producenta, aby uniknąć uszkodzenia obudowy, zacisków i złączy urządzenia.
• Urządzenie jest sprzętem elektronicznym i nie może być wyrzucane razem z odpadami komunalnymi. Utylizację należy prowadzić wyłącznie przez przeznaczone do tego punkty zbiórki, zgodnie z lokalnymi przepisami.
• W przypadku uszkodzenia urządzenia należy skontaktować się z lokalnym przedstawicielem handlowym producenta.

Pliki do pobrania:
QMX6.P40 Karta katalogowa
QMX6.P40 Instrukcja montażu
