QMX6.P44 Pomieszczeniowy zadajnik z czujnikiem temperatury i wilgotności, wyświetlacz, KNX S-Mode / PL-Link

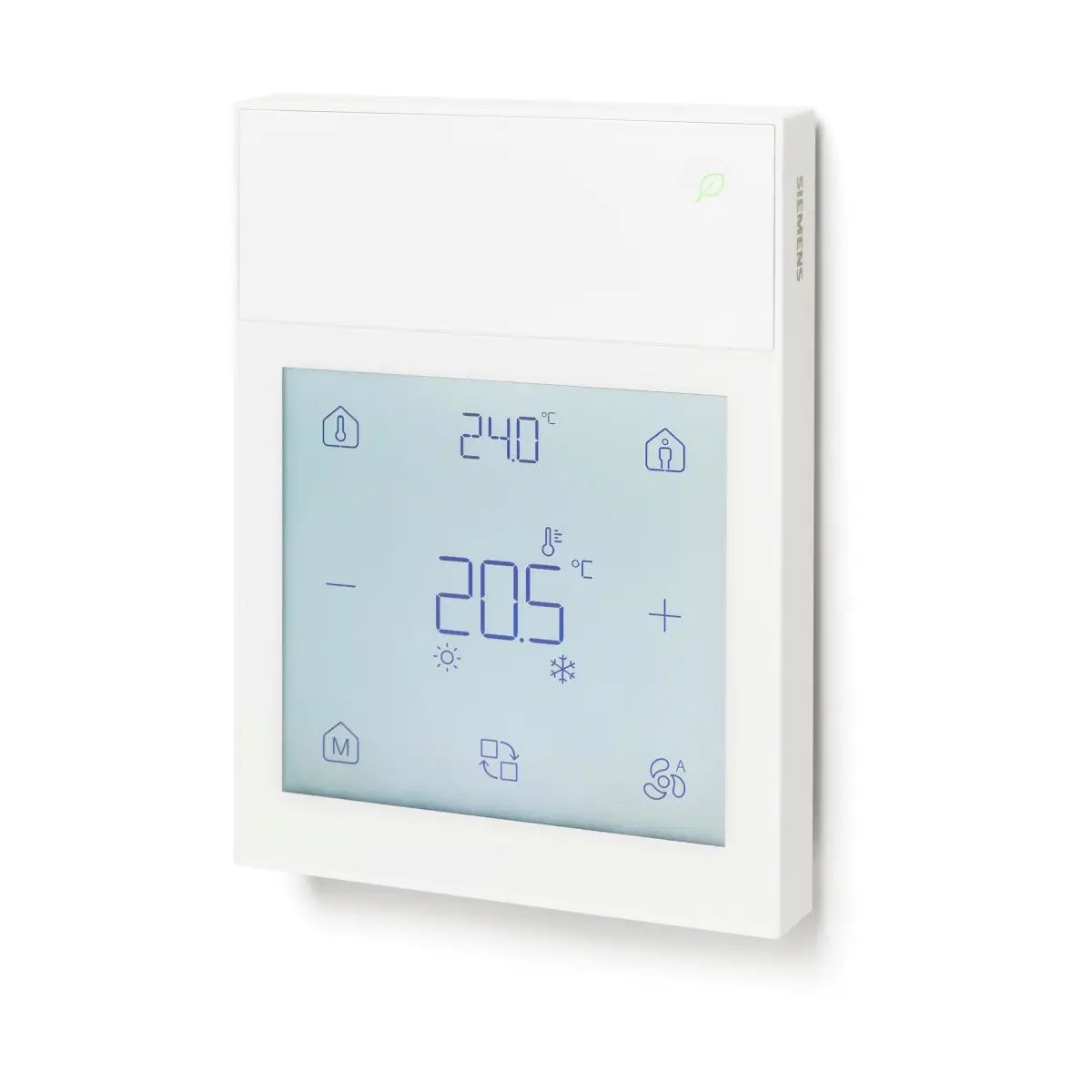

Siemens QMX6.P44 to zaawansowana jednostka pokojowa KNX z dotykowym wyświetlaczem LCD, wyposażona we wbudowany czujnik temperatury oraz wilgotności. Urządzenie przeznaczone jest do sterowania i monitorowania instalacji HVAC w systemach KNX (S-Mode), Desigo (PL-Link) oraz Synco (LTE-Mode).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX6.P44
• Wyświetlacz: dotykowy LCD z ikonami HVAC
• Wbudowane czujniki: temperatura + wilgotność
• Funkcja Green Leaf: optymalizacja zużycia energii
• Komunikacja: KNX S-Mode / PL-Link / LTE-Mode
• Tryby pracy: Auto, Comfort, Pre-comfort, Economy, Protection
• Zasilanie: 21…30 V DC (z magistrali KNX)
• Kolor obudowy: biały RAL9010 (opcjonalnie czarny: P44-1BSC)

Zastosowanie

• Regulacja temperatury pomieszczenia
• Nadzór i sterowanie wilgotnością (0…100% r.h.)
• Sterowanie instalacjami:
  • ogrzewanie grzejnikowe,
  • ogrzewanie/chłodzenie podłogowe,
  • sufity grzewcze / chłodzące,
  • fan-coil (FCU) – w trybie Synco.
• Systemy automatyki w budynkach biurowych, hotelach, mieszkaniach i obiektach komercyjnych

Funkcje w poszczególnych ekosystemach

Desigo – PL-Link

• Praca jako urządzenie peryferyjne (bez algorytmów sterowania)
• Współpraca z kontrolerami DXR2 / PXC3
• Obsługa aplikacji: VAV, FCU, Radiant ceiling, Radiator, Heat pump, AHU

KNX – S-Mode

• Regulator temperatury (2-point / PWM / PI)
• Regulator wilgotności (staged lub PI)
• Obsługa systemów 2- i 4-rurowych oraz changeover
• Funkcje:
  • 3 kalkulatory,
  • 3 komparatory,
  • tryb Manager / Subordinate (dla wielu paneli w jednym pomieszczeniu).

Synco – LTE-Mode

• Praca jako czujnik i jednostka pokojowa
• Kompatybilność: RDG2.0KN, RDG2.4KN, RMU7.0B-1, RMH760B-1

Interfejs użytkownika

• Pełna obsługa z poziomu dotykowego ekranu LCD
• Wskazania:
  • temperatura (°C / °F),
  • wilgotność (% r.h.),
  • tryb pracy,
  • ustawiona wartość (SET),
  • Heating / Cooling.
• Sygnalizacja:
  • okno otwarte,
  • blokada przycisków,
  • presence/absence,
  • fan speed.

Dane techniczne

• Zasilanie: 21…30 V DC (magistrala KNX)
• Pobór mocy: 0.24 W
• Prąd magistrali: 10 mA
• Temperatura pomiarowa: 0…50°C
• Dokładność temperatury:
  • 20–25°C: ±0.2 K
  • 15–35°C: ±0.4 K
  • 5–50°C: ±0.7 K
• Wilgotność: 0…100% r.h.
• Dokładność wilgotności: ±2% (40–60 r.h.), ±5% (5–95 r.h.)
• Wilgotność pracy: ≤85% r.h. (bez kondensacji)
• Stopień ochrony: IP30
• Kolor: biały RAL9010
• Waga: 118.4 g (biały) / 146.5 g (czarny)

Montaż

• Montaż natynkowy na ścianie
• Instalacja na wysokości ok. 1,5 m
• Należy unikać montażu:
  • nad źródłami ciepła,
  • w miejscach nasłonecznionych,
  • na powierzchniach metalowych.

Podsumowanie

Siemens QMX6.P44 to funkcjonalna jednostka KNX ze zintegrowanym czujnikiem temperatury i wilgotności oraz przyjaznym dotykowym wyświetlaczem LCD. Zapewnia pełną kontrolę HVAC w systemach Desigo, KNX oraz Synco, czyniąc ją idealnym rozwiązaniem dla mieszkań, biur, hoteli i obiektów komercyjnych.
