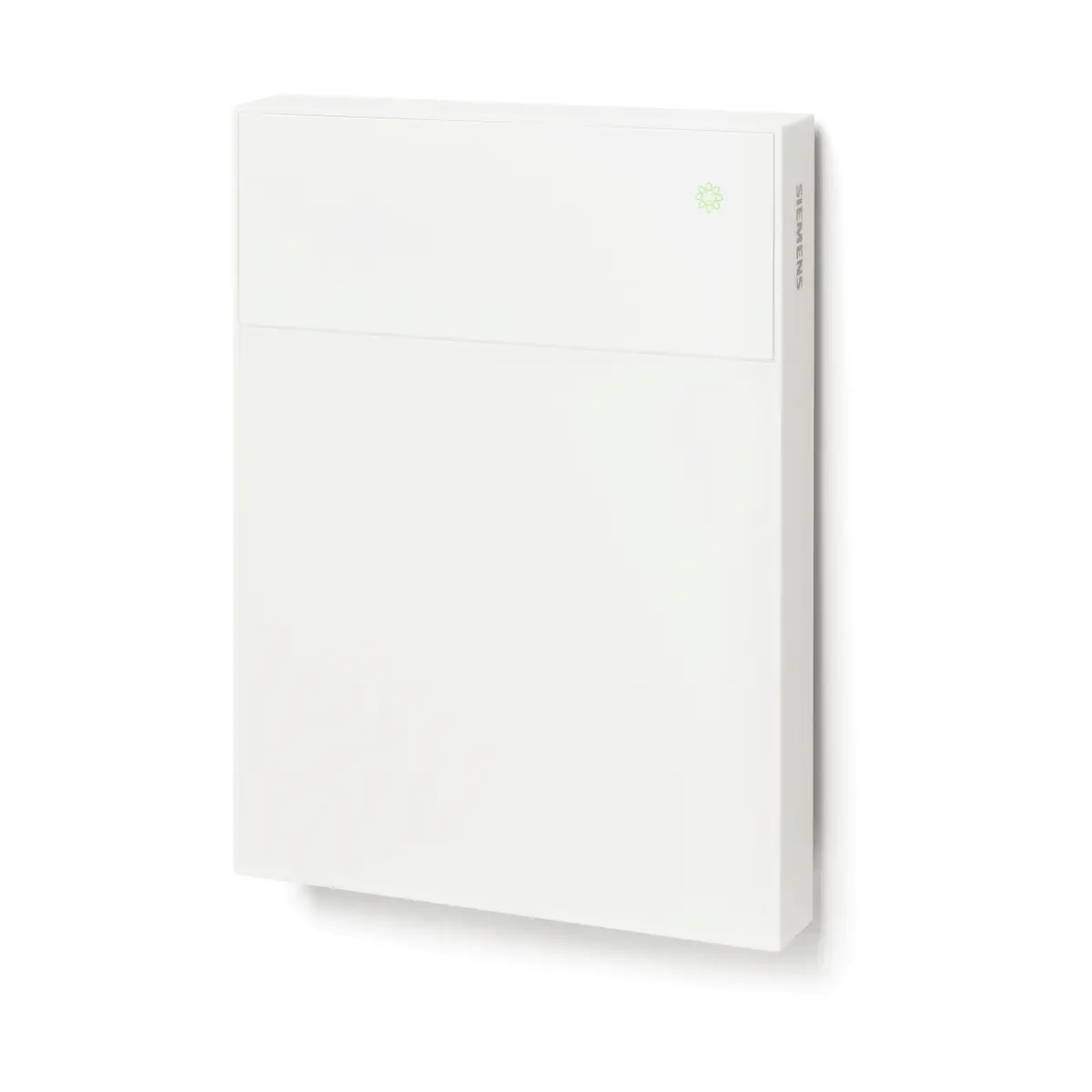

QMX6.P70 Pomieszczeniowy czujnik temperatury, wilgotności i CO2, wskaźnik jakości powietrza, KNX S-Mode / PL-Link

Siemens QMX6.P70 to zaawansowana jednostka pokojowa KNX wyposażona w czujnik temperatury, wilgotności oraz CO₂, a także wbudowany wielokolorowy wskaźnik jakości powietrza. Model należy do rodziny QMX6 i przeznaczony jest do precyzyjnego monitorowania warunków środowiskowych oraz sterowania instalacjami HVAC w systemach KNX (S-Mode), Desigo (PL-Link) i Synco (LTE-mode).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX6.P70
• Wbudowane sensory: temperatura, wilgotność, CO₂
• Air Quality Indicator: trójkolorowa LED informująca o jakości powietrza
• Komunikacja: KNX (S-Mode), PL-Link, LTE-mode
• Tryby pracy: Auto, Comfort, Pre-comfort, Economy, Protection
• Interfejs: panel bez wyświetlacza (wersja z LCD – P74)
• Zasilanie: magistrala KNX 21…30 V DC
• Kolor obudowy: biały RAL9010 (wersja czarna: P70-1BSC)

Zastosowanie

• Monitoring jakości powietrza (temperatura, wilgotność, CO₂)
• Sterowanie systemami HVAC w pomieszczeniach:
  • grzejniki,
  • podłogówka grzewcza/chłodząca,
  • sufity chłodzące/grzewcze,
  • fan-coil (FCU – w trybie Synco).
• Budynki mieszkalne, biurowe, hotele, szkoły, sale konferencyjne

Wskazania jakości powietrza (Air Quality Indicator)

• Czerwony – zła jakość powietrza (wysokie CO₂)
• Pomarańczowy – średnia jakość powietrza
• Zielony – dobra jakość powietrza

Progi jakości konfigurowane są w ETS.

Funkcje w poszczególnych ekosystemach

Desigo – PL-Link

• Działa jako urządzenie peryferyjne – bez sterowania HVAC
• Integracja z kontrolerami DXR2 / PXC3
• Obsługa aplikacji: VAV, FCU, Radiant ceiling, AHU, Radiator, Heat pump

KNX – S-Mode

• Regulator temperatury: 2-point, PWM, PI
• Regulator wilgotności: staged lub PI
• Regulator jakości powietrza (CO₂): staged lub PI
• Obsługa systemów 2-, 4-rurowych i changeover
• 3 kalkulatory + 3 komparatory

Synco – LTE-Mode

• Praca jako czujnik parametrów pomieszczenia
• Współpraca z RDG2.0KN / RDG2.4KN (Fan Coil Unit)
• Obsługa AHU i obiegów grzewczych z kontrolerami Synco 700

Czujniki – szczegółowe dane

Temperatura

• Zakres: 0…50°C
• Dokładność:
  • 20–25°C: ±0.2 K
  • 15–35°C: ±0.4 K
  • 5–50°C: ±0.7 K

Wilgotność (sensor cyfrowy)

• Zakres: 0…100% r.h. (bez kondensacji)
• Dokładność: ±2% r.h. przy 40–60%, ±5% r.h. w całym zakresie

CO₂ (NDIR)

• Zakres: 400…10 000 ppm
• Dokładność: ±50 ppm + 2–3% odczytu
• Automatyczna kalibracja ABC – wymaga doprowadzenia świeżego powietrza min. 1× tygodniowo

Dane techniczne

• Zasilanie: 21…30 V DC (KNX)
• Pobór prądu: 15 mA
• Pobór mocy: 0.36 W
• Stopień ochrony: IP30
• Kolor: biały RAL9010
• Obudowa: tworzywo sztuczne
• Waga: 125.3 g (biały)

Montaż

• Montaż natynkowy na ścianie
• Zalecana wysokość: ok. 1.5 m
• Nie montować:
  • w miejscach nasłonecznionych,
  • nad grzejnikami,
  • na powierzchniach metalowych.

Podsumowanie

Siemens QMX6.P70 to wysokiej klasy jednostka pokojowa z czujnikiem CO₂, wilgotności i temperatury, oferująca precyzyjne monitorowanie jakości powietrza oraz wsparcie sterowania HVAC w systemach KNX, Desigo i Synco. Idealna dla obiektów, w których ważny jest komfort, energooszczędność i zdrowe warunki pracy lub nauki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt QMX6.P70 posiada oznaczenia: CE, UKCA, WEEE, KNX, RCM, EAC oraz spełnia wymagania EMC zgodnie z EN 60730-1, EN IEC 63044-5-1, EN IEC 63044-5-2 i EN IEC 63044-5-3.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyte urządzenie elektroniczne, wyłącznie przez wyznaczone punkty zbiórki i zgodnie z lokalnymi przepisami.
• Należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może skutkować obrażeniami ciała oraz szkodami materialnymi.
• Urządzenie jest przeznaczone do zasilania z magistrali KNX: DC 24 V (zakres DC 21...30 V). Magistrala ma klasę bezpieczeństwa SELV. Podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz oznaczeniami zacisków.
• Maksymalny pobór prądu dla modelu QMX6.P70 wynosi 15 mA przy DC 24 V, a maksymalny pobór mocy 0,36 W. Nie stosować zasilania spoza podanego zakresu.
• Urządzenie należy eksploatować wyłącznie w warunkach pracy: temperatura otoczenia 0 °C do +50 °C, wilgotność względna ≤ 85% r.h., bez kondensacji.
• Podczas przechowywania i transportu należy zachować warunki: temperatura od -25 °C do +70 °C oraz wilgotność względna ≤ 95% r.h., bez kondensacji.
• Stopień ochrony obudowy wynosi IP30. Produkt nie jest przeznaczony do kontaktu z wodą ani do stosowania w miejscach narażonych na kondensację wilgoci.
• Urządzenie jest czujnikiem/sterownikiem naściennym do instalacji budynkowych KNX. Montaż i podłączenie należy wykonywać zgodnie z instrukcją montażu producenta.
• Przy podłączaniu przewodów należy stosować przewody miedziane o przekroju 0,8...1 mm i długości odizolowania 5...6 mm, zgodnie z instrukcją montażu.
• Model QMX6.P70 posiada zintegrowany czujnik temperatury, wilgotności względnej oraz CO2. Zakres pomiaru wilgotności wynosi 0...100% r.h. wyłącznie w warunkach bez kondensacji.
• Zakres pomiaru CO2 dla modelu QMX6.P70 wynosi 400...10000 ppm. Powyżej 5000 ppm dokładność pomiaru jest obniżona.
• Automatyczna kalibracja bazowa czujnika CO2 wymaga okresowego dopływu świeżego powietrza o poziomie referencyjnym 400 ppm co najmniej raz w tygodniu. W pomieszczeniach stale zajętych dokładność kalibracji może być ograniczona.
• Przywrócenie ustawień fabrycznych usuwa wszystkie dane preferencji użytkownika i ustawienia konfiguracyjne. Operacja jest nieodwracalna.
• W przypadku uszkodzenia urządzenia należy skontaktować się z lokalnym przedstawicielem handlowym producenta.
