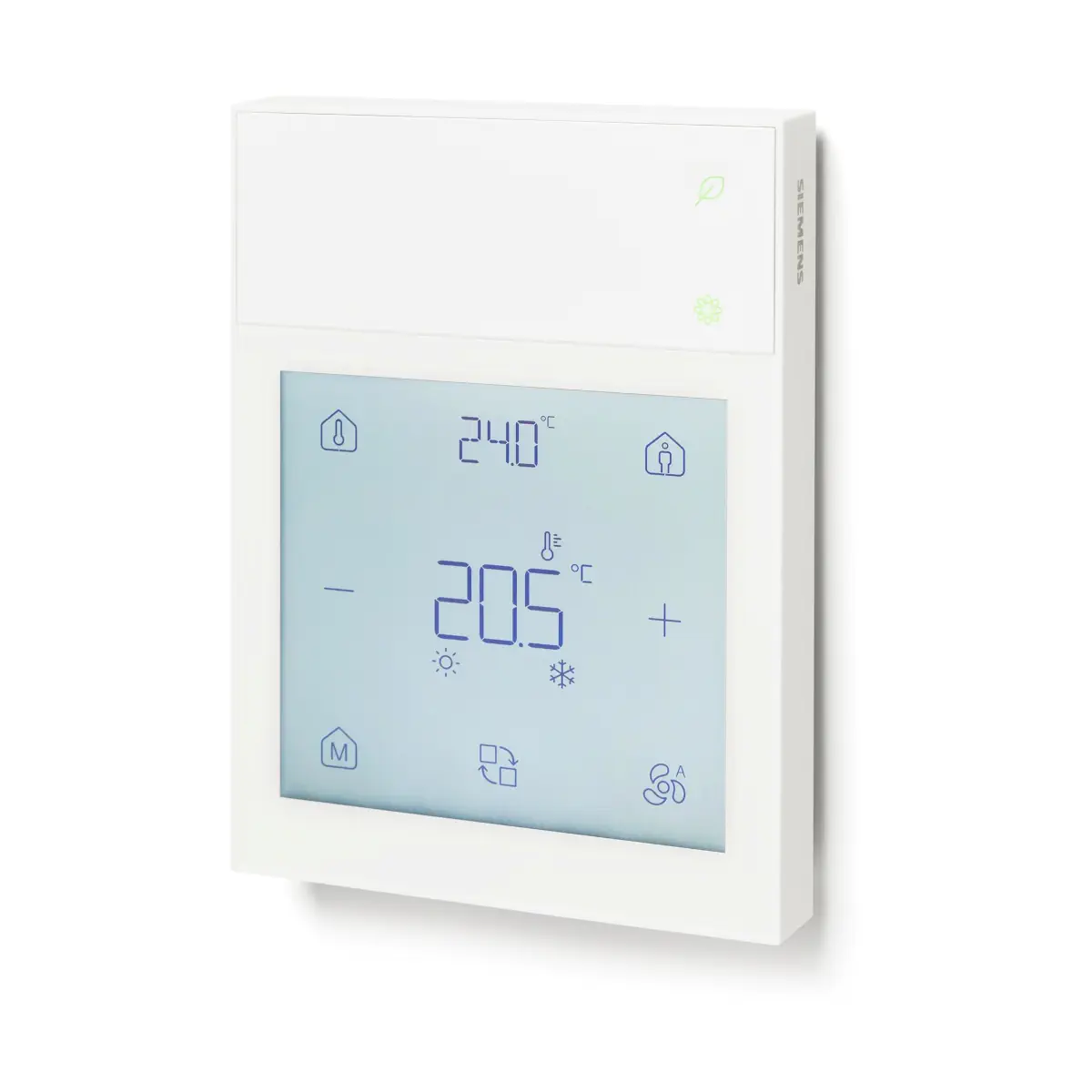

QMX6.P74 Pomieszczeniowy zadajnik z czujnikiem temperatury, wilgotności i CO2, wskaźnik jakości powietrza, wyświetlacz, KNX S-Mode / PL-Link

Siemens QMX6.P74 to najwyższy model z rodziny QMX6 – zaawansowana jednostka pokojowa KNX z dotykowym wyświetlaczem LCD, wyposażona w zintegrowane czujniki temperatury, wilgotności oraz CO₂. Urządzenie umożliwia pełne monitorowanie jakości powietrza oraz sterowanie instalacjami HVAC w ekosystemach KNX (S-Mode), Desigo (PL-Link) i Synco (LTE-Mode).

Najważniejsze cechy

• Producent: Siemens
• Model: QMX6.P74
• Interfejs: dotykowy wyświetlacz LCD
• Wbudowane sensory: temperatura, wilgotność, CO₂
• Air Quality Indicator: 3-kolorowa dioda LED informująca o jakości powietrza
• Green Leaf: funkcja energooszczędnego prowadzenia nastaw
• Tryby pracy: Auto, Comfort, Pre-comfort (standby), Economy, Protection
• Komunikacja: KNX S-Mode / Desigo PL-Link / Synco LTE-Mode
• Zasilanie: KNX DC 21…30 V
• Kolor obudowy: biały RAL9010 (opcjonalnie czarny – P74-1BSC)

Wbudowane czujniki i ich funkcje

Czujnik temperatury

• Zakres pomiarowy: 0…50°C
• Dokładność:
  • 20–25°C: ±0.2 K
  • 15–35°C: ±0.4 K
  • 5–50°C: ±0.7 K

Czujnik wilgotności

• Zakres: 0…100% r.h. (bez kondensacji)
• Dokładność: ±2% (40–60% r.h.), ±5% w całym zakresie

Czujnik CO₂ (NDIR)

• Zakres: 400…10 000 ppm
• Dokładność: ±50 ppm + 2–3% wartości
• Automatyczna kalibracja ABC – wymaga dostępu świeżego powietrza min. 1×/tydzień

Air Quality Indicator (wskaźnik jakości powietrza)

• Czerwony – zła jakość powietrza (wysoki CO₂)
• Pomarańczowy – średnia
• Zielony – dobra jakość

Funkcje w poszczególnych ekosystemach

Desigo – PL-Link

• Praca jako urządzenie peryferyjne (bez własnych algorytmów HVAC)
• Kompatybilne sterowniki: DXR2, PXC3, PXC4/5/7
• Obsługa aplikacji: VAV, FCU, Radiant ceiling, Radiator, AHU, Heat pump

KNX – S-Mode

• Regulator temperatury: 2-point, PWM, ciągły PI
• Regulator wilgotności: staged lub PI
• Regulator CO₂: staged lub PI
• Obsługa systemów wodnych: 2-rurowych, 4-rurowych, changeover
• 3 kalkulatory + 3 komparatory
• Zaawansowana funkcja Manager/Subordinate – także między wieloma panelami

Synco – LTE-Mode

• Praca jako czujnik pomieszczenia i panel użytkownika
• Kompatybilność: RDG2.0KN, RDG2.4KN, RMU7.0B-1, RMH760B-1

Interfejs użytkownika

• Dotykowy ekran LCD z ikonami HVAC
• Pełne wskazania:
  • temperatura,
  • wilgotność (% r.h.),
  • CO₂ (ppm),
  • tryb pracy,
  • fan speed,
  • SET (wyświetlanie nastawy).
• Dotykowe przyciski:
  • zmiana nastawy ▲/▼
  • wybór trybu pracy
  • przełączanie widoków czujników
• Sygnalizacje:
  • okno otwarte,
  • tryb obecność/nieobecność,
  • blokada przycisków.

Dane techniczne

• Zasilanie: 21…30 V DC (magistrala KNX)
• Pobór prądu: 15 mA
• Pobór mocy: 0.36 W
• Obudowa: tworzywo sztuczne
• Stopień ochrony: IP30
• Wilgotność pracy: ≤85% r.h. (bez kondensacji)
• Temperatura pracy: 0…50°C
• Waga: 118.4 g (biały) / 146.5 g (czarny)

Montaż

• Montaż natynkowy
• Zalecana wysokość: ok. 1.5 m
• Unikać montażu:
  • w miejscach nasłonecznionych,
  • nad grzejnikami,
  • na dużych powierzchniach metalowych.

Podsumowanie

Siemens QMX6.P74 to najbardziej rozbudowana wersja jednostek KNX z serii QMX6. Łączy precyzyjne pomiary temperatury, wilgotności i CO₂, dotykowy wyświetlacz LCD oraz zaawansowane funkcje sterowania HVAC. To idealny wybór do nowoczesnych obiektów, w których liczą się komfort, energooszczędność i pełna integracja z systemami automatyki.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenia: CE, UKCA, WEEE, KNX, EAC, RCM, CSA oraz UL916.
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z dyrektywą europejską oraz lokalnymi przepisami. Nie wyrzucać z odpadami komunalnymi.
• Podczas montażu i użytkowania należy przestrzegać krajowych przepisów bezpieczeństwa. Nieprzestrzeganie obowiązujących regulacji może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie jest przeznaczone do montażu ściennego wewnątrz pomieszczeń.
• Urządzenie zasila magistrala KNX DC 24 V (zakres DC 21...30 V). Podłączenie należy wykonać zgodnie z dokumentacją producenta oraz wymaganiami instalacji KNX.
• Obwód magistrali spełnia wymagania SELV. Podłączenia elektryczne należy wykonywać wyłącznie zgodnie z zasadami bezpieczeństwa dla obwodów niskonapięciowych.
• Stopień ochrony obudowy wynosi IP30. Produkt nie jest przeznaczony do stosowania w miejscach narażonych na działanie wody, skraplanie pary wodnej lub bezpośrednie wpływy atmosferyczne.
• Urządzenie należy eksploatować wyłącznie w warunkach bez kondensacji: temperatura otoczenia 0 °C do +50 °C, wilgotność względna do 85% r.h.
• Podczas transportu i przechowywania należy zachować warunki: temperatura od -25 °C do +70 °C, wilgotność względna do 95% r.h., bez kondensacji.
• Do podłączenia należy stosować przewody miedziane o przekroju 0,8...1 mm oraz długości odizolowania 5...6 mm, zgodnie z instrukcją montażu producenta.
• Nieprawidłowe wykonanie resetu fabrycznego usuwa wszystkie dane preferencji użytkownika i ustawienia konfiguracyjne. Operacja jest nieodwracalna.
• W przypadku uszkodzenia urządzenia należy skontaktować się z lokalnym przedstawicielem lub serwisem producenta; nie wyrzucać uszkodzonego urządzenia do odpadów komunalnych.
