QMX6.P37-1BSC Pomieszczeniowy zadajnik z czujnikiem temperatury i wyświetlaczem, sterowanie HVAC, oświetleniem, żaluzjami i scenami, KNX S-Mode / PL-Link, czarny

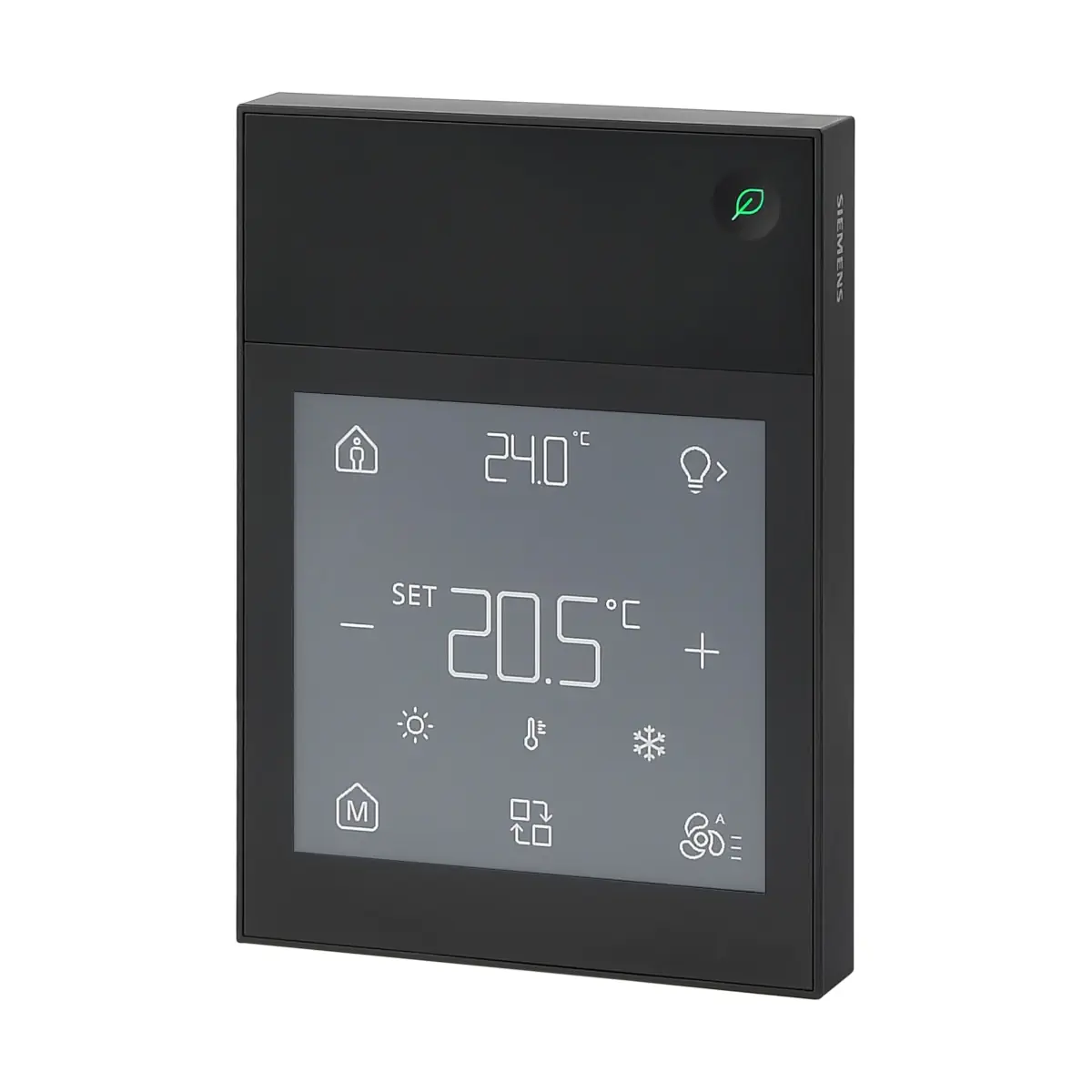

Siemens QMX6.P37-1BSC to naścienny zadajnik pomieszczeniowy z komunikacją KNX, czujnikiem temperatury oraz podświetlanym wyświetlaczem E-Paper. Model w czarnym kolorze RAL 9005 ma domyślnie czarne tło i białe symbole. Umożliwia obsługę instalacji HVAC, oświetlenia, rolet i scen, a także współpracę z ekosystemami Desigo PL-Link oraz KNX S-Mode.

Najważniejsze cechy

• Komunikacja KNX i obsługa ekosystemów Desigo PL-Link oraz KNX S-Mode.
• Podświetlany wyświetlacz E-Paper do obsługi HVAC, oświetlenia, rolet i scen.
• Domyślny wygląd ekranu: czarne tło i białe symbole.
• Wbudowany czujnik temperatury NTC o zakresie pomiarowym 0...50°C.
• Tryby pracy pomieszczenia: automatyczny, komfort, pre-komfort (czuwanie), ekonomiczny i ochrona.
• Funkcja Green Leaf wspierająca utrzymywanie nastawy temperatury w energooszczędnym zakresie.
• Obsługa wartości zadanych temperatury, wilgotności względnej i stężenia CO₂ z poziomu wyświetlacza.
• Możliwość wyświetlania informacji o grzaniu, chłodzeniu, wentylatorze, obecności, nieobecności, otwartym oknie i blokadzie obsługi.
• Obudowa z tworzywa sztucznego w kolorze czarnym RAL 9005.
• Numer zamówieniowy MLFB: S55720-S723.

Zastosowanie

QMX6.P37-1BSC jest przeznaczony do montażu ściennego i lokalnej obsługi funkcji automatyki pomieszczeniowej. Zakres działania zależy od zastosowanego ekosystemu i konfiguracji urządzenia.

Desigo PL-Link

Po uruchomieniu za pomocą narzędzia Siemens ABT urządzenie pracuje jako peryferyjny zadajnik pomieszczeniowy podłączony do stacji automatyki. Funkcje sterowania i aplikacje są realizowane przez stację automatyki, a nie bezpośrednio przez QMX6.

W połączeniu ze stacjami automatyki pomieszczeniowej DXR2 lub PXC3 zadajnik może być wykorzystywany do obsługi:

• instalacji VAV,
• klimakonwektorów FCU,
• sufitów grzewczych i chłodzących,
• grzejników,
• pomp ciepła,
• instalacji dwuprzewodowych,
• oświetlenia, rolet i scen.

KNX S-Mode

Po uruchomieniu za pomocą narzędzia ETS zadajnik może wykonywać funkcje regulacyjne. Wymaga połączenia z odpowiednim urządzeniem wykonawczym KNX, które udostępnia wyjścia i steruje instalacją HVAC.

Urządzenie jest przeznaczone między innymi do regulacji wodnych instalacji HVAC:

• grzejników w trybie ogrzewania,
• sufitów grzewczych i chłodzących,
• ogrzewania i chłodzenia podłogowego,
• instalacji 2-rurowych i 4-rurowych,
• instalacji z funkcją changeover realizowaną przez obiekt KNX,
• instalacji jedno- i dwustopniowych.

Funkcje i działanie

Pomiar i regulacja temperatury

Wbudowany czujnik mierzy temperaturę pomieszczenia. W trybie KNX S-Mode regulator oblicza wartość sterującą na podstawie temperatury zmierzonej i zadanej, a następnie przesyła ją do siłownika zaworu KNX regulującego przepływ ciepłej lub zimnej wody.

Dostępne są algorytmy:

• regulacja dwupołożeniowa włącz/wyłącz,
• PWM,
• ciągła regulacja PI,
• ciągła regulacja PI ze sterowaniem sekwencyjnym,
• sterowanie ciągłe w zakresie 0...100%.

Regulacja wilgotności i CO₂

QMX6.P37-1BSC posiada regulatory wilgotności względnej i jakości powietrza, ale nie ma wbudowanego czujnika wilgotności ani czujnika CO₂. Funkcje te korzystają z wartości dostarczanych przez zewnętrzne czujniki.

• Regulacja stopniowa z możliwością wyboru do 5 stopni sygnału sterującego.
• Regulacja PI z wyjściem przełączającym 1-bitowym albo ciągłym 8-bitowym.

Green Leaf

Funkcja Green Leaf sygnalizuje, czy nastawa temperatury znajduje się w skonfigurowanym w ETS zakresie energooszczędnym. Zielone wskazanie oznacza nastawę w dopuszczalnym zakresie, a czerwone — nastawę poza tym zakresem. Naciśnięcie przycisku Green Leaf pozwala przywrócić wartość z zakresu energooszczędnego.

Obsługa oświetlenia, rolet i scen

Wielofunkcyjna strona interfejsu umożliwia realizację skonfigurowanych operacji związanych z oświetleniem, roletami i scenami. Dostępne funkcje obejmują między innymi:

• włączanie i wyłączanie oświetlenia za pomocą jednego lub dwóch przycisków,
• rozjaśnianie i ściemnianie,
• wyświetlanie informacji zwrotnej o stanie oświetlenia,
• obsługę rolet,
• wybór scen od 1 do 64.

Tryb manager/subordinate

W ETS urządzenie można skonfigurować jako manager albo jednostkę subordinate. Manager realizuje podstawowe funkcje sterowania, regulacji, wyświetlania i obsługi, natomiast subordinate służy jako dodatkowy interfejs operatorski. Rozwiązanie jest przeznaczone między innymi do dużych pomieszczeń z kilkoma zadajnikami. W jednym pomieszczeniu może pracować jeden manager oraz co najmniej jedna jednostka subordinate.

Kalkulatory i komparatory

• 3 niezależne kalkulatory, każdy z maksymalnie 6 wejściami.
• Obsługa wartości procentowych, temperatury, natężenia oświetlenia, wilgotności oraz stężenia CO₂.
• Wyznaczanie wartości maksymalnej, minimalnej lub ważonej.
• 3 komparatory do porównywania dwóch wartości tego samego rodzaju.

Podłączenie i uruchomienie

Zacisk KNX służy jednocześnie do stałej komunikacji magistralnej i zasilania urządzenia:

• czerwony: „+” KNX PL-Link,
• szary: „−” KNX PL-Link.

Gniazdo narzędziowe Jack 2,5 mm jest tymczasowym interfejsem serwisowym przeznaczonym do konfiguracji i diagnostyki. Narzędzie ABT można podłączyć bezpośrednio do stacji automatyki lub do zadajnika za pomocą kabla narzędziowego i interfejsu serwisowego OCI702.

W systemie PL-Link możliwe jest automatyczne uruchomienie pojedynczego urządzenia po podłączeniu do prawidłowo skonfigurowanej stacji automatyki. Przy większej liczbie zadajników automatyczne przypisanie jest możliwe po ręcznym wprowadzeniu ich numerów seryjnych. Dostępne są również ręczne adresowanie, tryb programowania i test połączenia.

Dane techniczne

• Model: QMX6.P37-1BSC.
• Numer zamówieniowy MLFB: S55720-S723.
• Napięcie magistrali KNX: DC 24 V, dopuszczalny zakres DC 21...30 V.
• Maksymalny prąd magistrali: 15 mA przy DC 24 V.
• Maksymalny pobór mocy: 0,36 W.
• Element pomiarowy temperatury: rezystancyjny czujnik NTC.
• Zakres pomiaru temperatury: 0...50°C.
• Typowa dokładność w zakresie 20...25°C: ±0,2 K.
• Typowa dokładność w zakresie 15...35°C: ±0,4 K.
• Typowa dokładność w zakresie 5...50°C: ±0,7 K.
• Wymiary: 88 × 120,8 × 18 mm.
• Masa: 148 g.
• Materiał obudowy: tworzywo sztuczne.
• Kolor: czarny RAL 9005.
• Temperatura otoczenia podczas pracy: 0...+50°C.
• Temperatura przechowywania i transportu: −25...+70°C.
• Dopuszczalna wilgotność względna podczas pracy: do 85%, bez kondensacji.
• Dopuszczalna wilgotność względna podczas przechowywania i transportu: do 95%, bez kondensacji.
• Stopień ochrony obudowy: IP30.
• Stopień zanieczyszczenia według IEC 60664-1: 2.
• Kategoria przepięciowa według IEC 60664-1: I.
• Klasa według FCC i ICES-03: Class B.

Montaż

Urządzenie jest przeznaczone do montażu na ścianie. Zalecana wysokość instalacji wynosi 1,5 m nad podłogą.

• Nie montować w zagłębieniach ani na półkach.
• Nie instalować za zasłonami lub drzwiami.
• Nie umieszczać nad źródłami ciepła ani w ich pobliżu.
• Nie montować w miejscu narażonym na bezpośrednie działanie promieni słonecznych.
• Miejsce instalacji należy dobrać tak, aby wbudowany czujnik prawidłowo mierzył reprezentatywną temperaturę pomieszczenia.

Podsumowanie

Siemens QMX6.P37-1BSC łączy funkcję naściennego zadajnika pomieszczeniowego, czujnika temperatury i wielofunkcyjnego interfejsu KNX. Podświetlany wyświetlacz E-Paper, obsługa HVAC, oświetlenia, rolet i scen oraz rozbudowane funkcje regulacyjne w KNX S-Mode pozwalają wykorzystać urządzenie w kompleksowej automatyce pomieszczeniowej. Wariant ten wyróżnia się czarną obudową RAL 9005 oraz domyślnym ekranem z czarnym tłem i białymi symbolami.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie posiada oznaczenia i certyfikacje: CE, UKCA, WEEE, UL916, CSA, ICES, RCM, EAC oraz KNX.
• Spełnia wymagania EMC określone w normach EN 60730-1, EN IEC 63044-5-1, EN IEC 63044-5-2 oraz EN IEC 63044-5-3.
• Obwód magistrali jest wykonany jako SELV.
• Obudowa ma stopień ochrony IP30. Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych, bez kondensacji wilgoci.
• Podczas montażu, podłączania, uruchamiania i użytkowania należy przestrzegać krajowych przepisów oraz właściwych zasad bezpieczeństwa. Nieprzestrzeganie tych wymagań może spowodować obrażenia osób lub szkody materialne.
• Urządzenie należy montować na ścianie, z dala od źródeł ciepła i bezpośredniego nasłonecznienia; nie instalować w zagłębieniach, na półkach, za zasłonami ani za drzwiami.
• Przywrócenie ustawień fabrycznych usuwa wszystkie preferencje użytkownika i ustawienia konfiguracji. Operacja jest nieodwracalna.
• Urządzenia nie wolno wyrzucać z odpadami komunalnymi. Należy przekazać je do właściwego punktu zbiórki zużytego sprzętu elektronicznego zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• W przypadku uszkodzenia urządzenia należy skontaktować się z lokalnym biurem sprzedaży.
