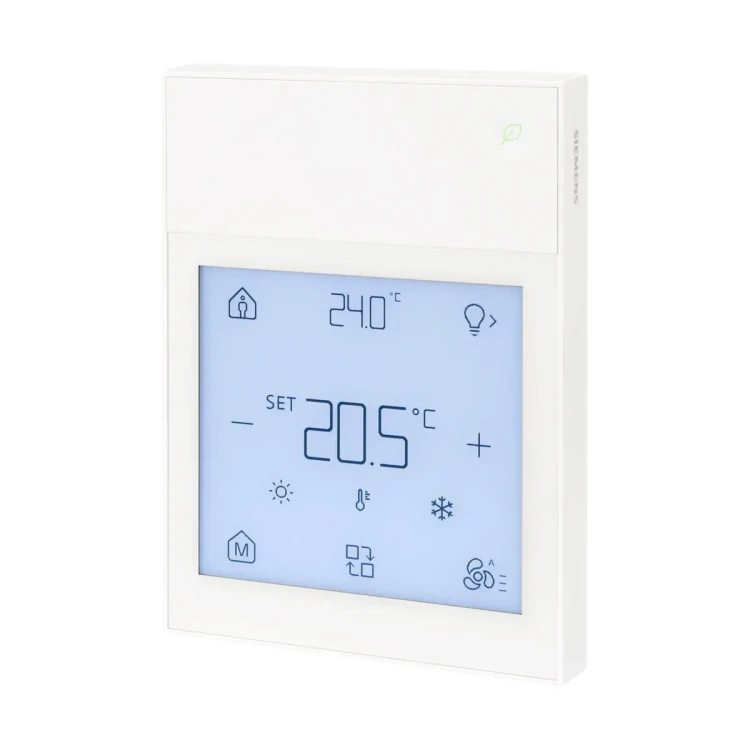

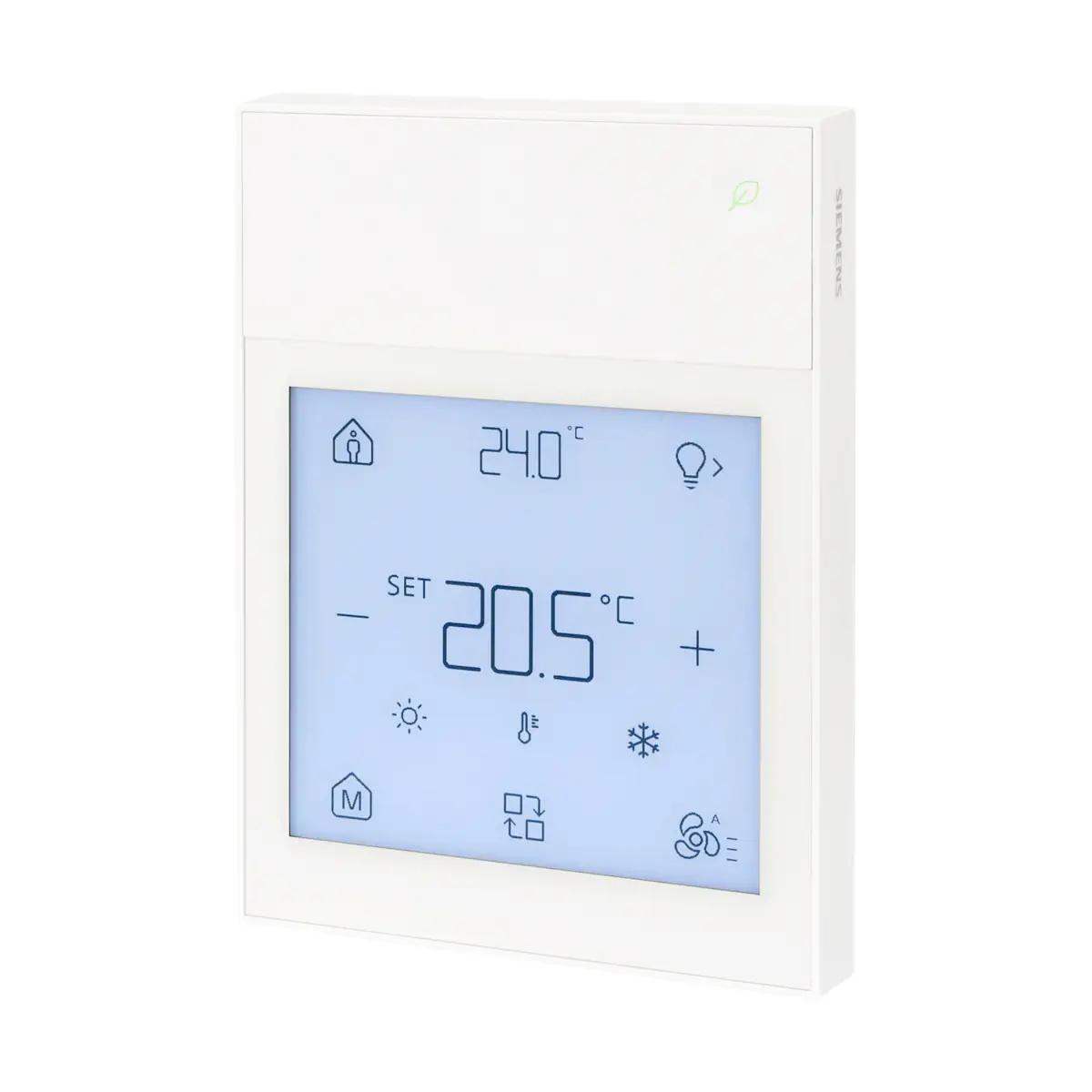

QMX6.P37 Pomieszczeniowy zadajnik z czujnikiem temperatury i wyświetlaczem, sterowanie HVAC, oświetleniem, żaluzjami i scenami, KNX S-Mode / PL-Link

Siemens QMX6.P37 to naścienny panel pomieszczeniowy z komunikacją KNX, czujnikiem temperatury oraz podświetlanym wyświetlaczem E-Paper. Umożliwia obsługę instalacji HVAC, oświetlenia, rolet i scen. Model współpracuje z ekosystemem Desigo PL-Link po uruchomieniu za pomocą narzędzia Siemens ABT oraz z systemem KNX S-Mode konfigurowanym w ETS.

Najważniejsze cechy

• Model: QMX6.P37.
• Numer zamówieniowy MLFB: S55720-S722.
• Komunikacja: KNX PL-Link / KNX S-Mode.
• Podświetlany wyświetlacz E-Paper z domyślnym białym tłem i czarnymi symbolami.
• Wbudowany czujnik temperatury z zakresem pomiarowym 0...50°C.
• Obsługa HVAC, oświetlenia, rolet i scen.
• Tryby pracy pomieszczenia: automatyczny, komfort, prekomfort (czuwanie), ekonomiczny i ochrona.
• Funkcja Green Leaf informująca o energooszczędnym zakresie wartości zadanej.
• Obudowa w kolorze białym RAL 9016.
• Montaż naścienny.

Zastosowanie

Panel QMX6.P37 jest przeznaczony do obsługi funkcji automatyki pomieszczeniowej. Zakres działania zależy od wybranego ekosystemu i sposobu konfiguracji urządzenia.

Desigo PL-Link

W systemie Desigo urządzenie pracuje jako peryferyjny panel pomieszczeniowy połączony ze stacją automatyki. Nie wykonuje samodzielnie funkcji regulacyjnych, ponieważ aplikacje i algorytmy sterowania są definiowane przez stację automatyki.

Panel może współpracować ze stacjami automatyki pomieszczeniowej DXR2/PXC3 w instalacjach obejmujących między innymi:

• systemy VAV,
• klimakonwektory FCU,
• sufity grzewcze i chłodzące,
• grzejniki,
• pompy ciepła,
• systemy dwukanałowe,
• oświetlenie, rolety i sceny.

KNX S-Mode

W systemie KNX S-Mode QMX6.P37 może wykonywać funkcje regulacyjne. Do udostępnienia wyjść i sterowania urządzeniami HVAC wymagane jest połączenie panelu z odpowiednim elementem wykonawczym KNX.

Urządzenie jest przeznaczone do sterowania wodnymi instalacjami HVAC, takimi jak:

• grzejniki w trybie ogrzewania,
• sufity promiennikowe w trybie ogrzewania lub chłodzenia,
• ogrzewanie i chłodzenie podłogowe,
• instalacje 2-rurowe i 4-rurowe, również w wykonaniu 2-stopniowym,
• instalacje z przełączaniem ogrzewanie/chłodzenie realizowanym przez obiekt KNX.

Funkcje i działanie

Pomiar i regulacja temperatury

Wbudowany czujnik mierzy temperaturę w pomieszczeniu. W trybie KNX S-Mode regulator oblicza wartość sterującą na podstawie temperatury zmierzonej i wartości zadanej, a następnie przesyła ją do siłownika zaworu KNX. Obsługiwane są algorytmy regulacji dwustawnej, ciągłej PI oraz ciągłej PI ze sterowaniem sekwencyjnym.

W zależności od aplikacji dostępne są sygnały sterujące:

• 2-punktowe włącz/wyłącz,
• PWM,
• ciągłe 0...100%.

Regulacja wilgotności i CO2

QMX6.P37 posiada regulatory wilgotności względnej i jakości powietrza CO2, które mogą działać jako regulatory stopniowe lub ciągłe PI. Model nie ma wbudowanego czujnika wilgotności ani czujnika CO2, dlatego funkcje te wymagają wartości przekazywanych z zewnętrznych czujników.

• Regulacja stopniowa: maksymalnie 5 stopni sygnału sterującego.
• Regulacja PI: wyjście przełączające 1-bitowe albo ciągłe 8-bitowe.
• Obsługa wartości zadanych temperatury, wilgotności względnej i CO2 z poziomu wyświetlacza.

Funkcja Green Leaf

Funkcja Green Leaf wspiera utrzymywanie wartości zadanej temperatury w energooszczędnym zakresie skonfigurowanym w ETS. Zielone podświetlenie oznacza wartość mieszczącą się w ustalonym zakresie, natomiast czerwone wskazuje wartość poza tym zakresem. Naciśnięcie przycisku Green Leaf pozwala przywrócić skonfigurowaną wartość energooszczędną.

Obsługa pomieszczenia

• Zmiana wartości zadanej.
• Wybór trybu pracy pomieszczenia.
• Wyświetlanie ogrzewania i chłodzenia.
• Obsługa i prezentacja pracy wentylatora.
• Obsługa statusu obecności i nieobecności.
• Wyświetlanie informacji o otwartym styku okiennym.
• Blokada całego interfejsu lub poszczególnych przycisków.
• Włączanie, wyłączanie i ściemnianie oświetlenia.
• Obsługa rolet oraz scen 1–64.

Funkcje logiczne KNX

• 3 niezależne kalkulatory, każdy z maksymalnie 6 wejściami.
• Przetwarzanie wartości procentowych, temperatury, natężenia oświetlenia, wilgotności i stężenia CO2.
• Wyznaczanie wartości maksymalnej, minimalnej lub ważonej.
• 3 komparatory do porównywania wartości tego samego rodzaju.
• Praca w układzie manager/podrzędny, przydatna w dużych pomieszczeniach wyposażonych w kilka paneli.

Podłączenie i uruchomienie

Złącze KNX jest używane jednocześnie do stałej komunikacji magistralnej i zasilania urządzenia:

• czerwony, „+” – KNX PL-Link, biegun dodatni,
• szary, „-” – KNX PL-Link, biegun ujemny.

Gniazdo narzędziowe Jack 2,5 mm służy jako tymczasowy interfejs serwisowy do konfiguracji i diagnostyki. Narzędzie ABT można podłączyć bezpośrednio do stacji automatyki albo do panelu za pomocą przewodu narzędziowego i interfejsu serwisowego OCI702.

W systemie PL-Link możliwe jest automatyczne uruchomienie jednego panelu podłączonego do odpowiednio skonfigurowanej stacji automatyki. Przy większej liczbie urządzeń automatyczne przypisanie może zostać przeprowadzone po ręcznym wprowadzeniu ich numerów seryjnych. Dostępne są również ręczny tryb programowania, test połączenia i przywracanie ustawień fabrycznych.

Dane techniczne

Zasilanie i magistrala

• Napięcie magistrali KNX: DC 24 V, dopuszczalny zakres DC 21...30 V.
• Maksymalny prąd magistrali: 15 mA przy DC 24 V.
• Maksymalny pobór mocy: 0,36 W.

Czujnik temperatury

• Element pomiarowy: rezystancyjny czujnik NTC.
• Zakres pomiarowy: 0...50°C.
• Typowa dokładność w zakresie 20...25°C: ±0,2 K.
• Typowa dokładność w zakresie 15...35°C: ±0,4 K.
• Typowa dokładność w zakresie 5...50°C: ±0,7 K.

Dane mechaniczne

• Materiał obudowy: tworzywo sztuczne.
• Kolor: biały RAL 9016.
• Wymiary: 88 × 120,8 × 18 mm.
• Masa produktu: 148 g.
• Stopień ochrony obudowy: IP30.

Warunki środowiskowe

• Temperatura podczas pracy: 0...+50°C.
• Temperatura przechowywania i transportu: -25...+70°C.
• Wilgotność względna podczas pracy: do 85%, bez kondensacji.
• Wilgotność względna podczas przechowywania i transportu: do 95%, bez kondensacji.
• Warunki mechaniczne podczas pracy: 3M11.
• Warunki mechaniczne podczas przechowywania i transportu: 2M4.
• Stopień zanieczyszczenia według IEC 60664-1: 2.
• Kategoria przepięciowa według IEC 60664-1: I.

Montaż

QMX6.P37 jest przeznaczony do montażu na ścianie. Zalecana wysokość instalacji wynosi około 1,5 m nad podłogą. Wybór miejsca montażu ma wpływ na prawidłowy pomiar temperatury.

• Nie montować urządzenia we wnękach ani na półkach.
• Nie instalować za zasłonami lub drzwiami.
• Nie montować nad źródłami ciepła ani w ich pobliżu.
• Nie instalować w miejscu narażonym na bezpośrednie działanie promieni słonecznych.

Podsumowanie

Siemens QMX6.P37 łączy pomiar temperatury, czytelny interfejs E-Paper i obsługę wielu funkcji automatyki pomieszczeniowej. Może pełnić rolę panelu peryferyjnego w ekosystemie Desigo PL-Link lub regulatora w systemie KNX S-Mode, współpracującego z odpowiednimi elementami wykonawczymi. Funkcje Green Leaf, obsługa instalacji HVAC, oświetlenia, rolet i scen oraz możliwość pracy w układzie manager/podrzędny pozwalają zastosować urządzenie zarówno w pojedynczych, jak i większych pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie posiada oznaczenia i certyfikacje: CE, UKCA, WEEE, UL916, CSA, ICES, RCM, EAC oraz KNX.
• Klasa zgodnie z FCC i ICES-03: Class B.
• Urządzenie spełnia wymagania EMC norm EN 60730-1, EN IEC 63044-5-1, EN IEC 63044-5-2 oraz EN IEC 63044-5-3.
• Magistrala spełnia wymagania bezpieczeństwa elektrycznego SELV.
• Należy przestrzegać krajowych przepisów i odpowiednich zasad bezpieczeństwa. Ich nieprzestrzeganie może spowodować obrażenia osób lub szkody materialne.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych, bez kondensacji wilgoci.
• Podczas podłączania magistrali KNX należy zachować właściwą polaryzację: czerwony „+” i szary „-”.
• Urządzenie należy montować na ścianie, z dala od źródeł ciepła, bezpośredniego światła słonecznego, zasłon, drzwi, wnęk i półek.
• Przywrócenie ustawień fabrycznych bezpowrotnie usuwa preferencje użytkownika oraz ustawienia konfiguracyjne.
• Urządzenia nie wolno wyrzucać z odpadami komunalnymi. Należy przekazać je do odpowiedniego punktu zbiórki sprzętu elektronicznego zgodnie z lokalnymi przepisami.
• W przypadku uszkodzenia urządzenia należy skontaktować się z lokalnym biurem sprzedaży.
