QPA2001/BK Pomieszczeniowy czujnik jakości powietrza CO2, bez wyjść, wskazanie stężenia CO2, IP30, czarny

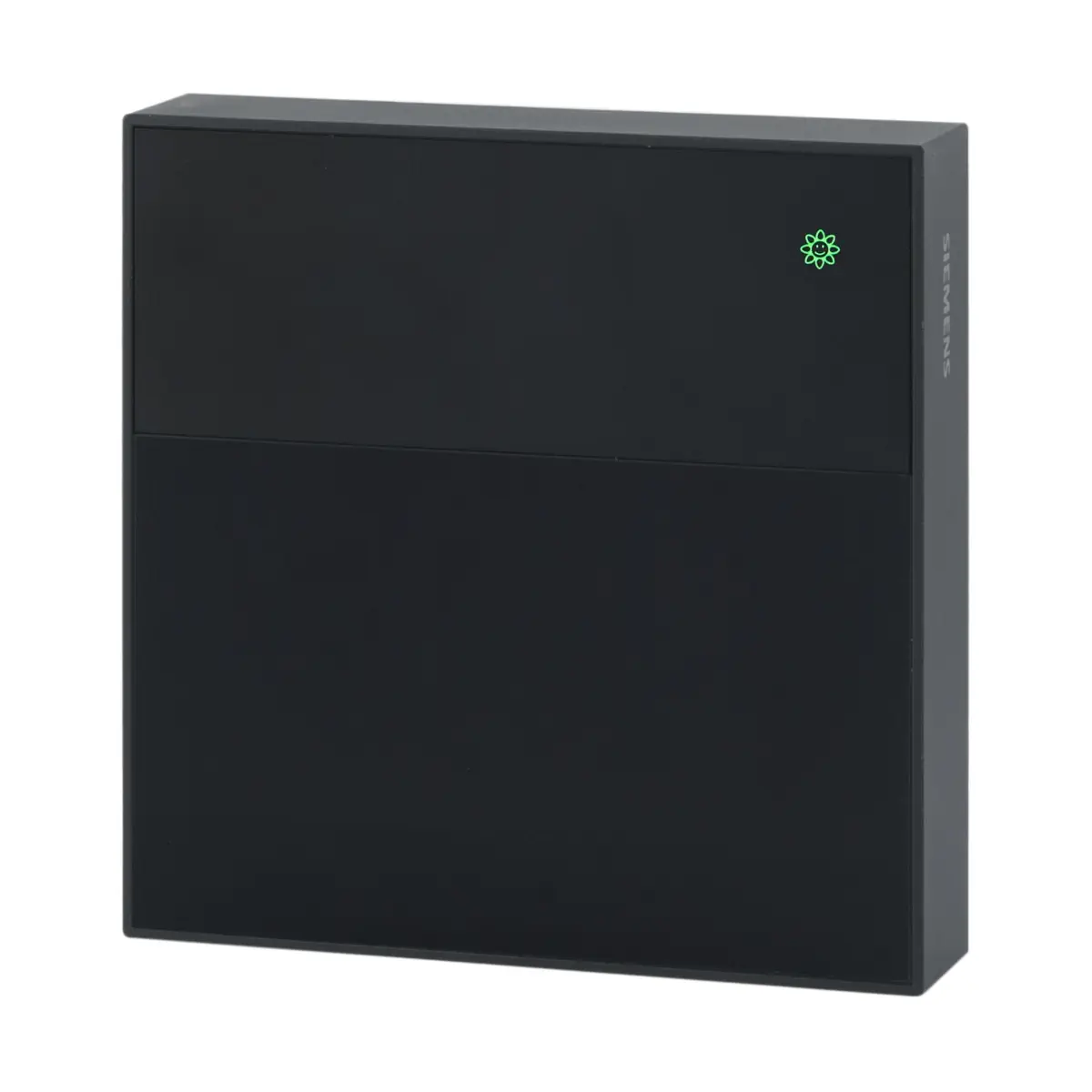

Siemens QPA2001/BK (nr magazynowy S55720-S670) to autonomiczny, czarny czujnik pomieszczeniowy przeznaczony do pomiaru stężenia CO₂. Urządzenie nie wymaga podłączenia do systemu automatyki budynkowej – aktualny poziom jakości powietrza sygnalizuje lokalnie za pomocą kolorowego wskaźnika LED. Model może być zamontowany na ścianie lub ustawiony jako urządzenie wolnostojące.

Najważniejsze cechy

• Pomiar stężenia CO₂ w zakresie 400...5000 ppm.
• Jednokanałowy element pomiarowy NDIR z automatyczną kalibracją linii bazowej ABC.
• Lokalny wskaźnik jakości powietrza LED: zielony – dobra, pomarańczowy – przeciętna, czerwony – niedobra jakość powietrza.
• Autonomiczna praca bez podłączenia do systemu automatyki i sterowania budynkiem.
• Brak wyjścia sygnałowego i brak wyświetlacza wartości pomiarowej.
• Konfiguracja za pomocą aplikacji Siemens Quick Config i komunikacji NFC.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Montaż na ścianie lub ustawienie na stole.
• Obudowa w kolorze czarnym RAL 9005.
• Spełnia wymagania standardów RESET klasy B i WELL.

Zastosowanie

QPA2001/BK jest przeznaczony do lokalnego monitorowania stężenia CO₂ w pomieszczeniach użytkowanych okresowo i regularnie zaopatrywanych w świeże powietrze. Może być stosowany między innymi w:

• biurach,
• salach spotkań i konferencyjnych,
• salach lekcyjnych i szkoleniowych,
• pokojach hotelowych,
• powierzchniach handlowych.

Funkcje i działanie

Pomiar CO₂

Czujnik wykorzystuje jednokanałową technikę absorpcji podczerwieni NDIR. Zakres pomiarowy wynosi 400...5000 ppm, a dokładność przy 23°C i 1013 hPa wynosi nie więcej niż ±(30 ppm + 3% wartości zmierzonej).

Automatyczna kalibracja ABC

Funkcja automatycznej kalibracji linii bazowej wykorzystuje wartość 400 ppm jako poziom odniesienia odpowiadający świeżemu powietrzu. Cykl kalibracji wynosi 180 godzin (7,5 dnia). Dla prawidłowego działania funkcji pomieszczenie nie może być zajmowane w sposób ciągły i powinno być zaopatrywane w świeże powietrze o stężeniu około 400 ppm co najmniej raz w tygodniu.

Wskaźnik jakości powietrza

Model QPA2001/BK nie wyświetla liczbowej wartości pomiaru. Poziom jakości powietrza jest przedstawiany przez wskaźnik LED:

• Zielony – dobra jakość powietrza.
• Pomarańczowy – przeciętna jakość powietrza.
• Czerwony – niedobra jakość powietrza.

Domyślna górna granica poziomu „dobra” wynosi 900 ppm, a poziomu „przeciętna” 1500 ppm. Progi oraz działanie wskaźnika można konfigurować przez NFC.

Konfiguracja NFC

Aplikacja Siemens Quick Config umożliwia odczyt i zmianę parametrów czujnika, włączenie ochrony kodem PIN oraz importowanie i eksportowanie ustawień. Konfigurację można wykonać również wtedy, gdy czujnik nie jest zasilany. Smartfon z włączoną funkcją NFC należy umieścić w odległości maksymalnie 2 cm od anteny urządzenia; wymiana danych trwa około 2–3 sekund.

Podłączenie i okablowanie

• G, G0 – zasilanie 24 V AC (SELV) lub 15...35 V DC.
• Model QPA2001/BK nie posiada wyjścia sygnałowego.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilających wymagana jest skrętka.
• W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować kable ekranowane.

Dane techniczne

• Model: QPA2001/BK.
• Numer magazynowy: S55720-S670.
• Mierzona wielkość: stężenie CO₂.
• Zakres pomiarowy CO₂: 400...5000 ppm.
• Technologia pomiarowa: jednokanałowy NDIR z funkcją ABC.
• Dokładność przy 23°C i 1013 hPa: ≤ ±(30 ppm + 3% wartości zmierzonej).
• Stała czasowa t63: <5 min.
• Długoterminowy dryft: <±5% zakresu pomiarowego w ciągu 5 lat (typowo).
• Okres bez wymaganej ponownej kalibracji: 8 lat.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,1 VA.
• Komunikacja NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Zakres temperatury pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: <95% r.h..
• Maksymalna wysokość pracy: 3000 m.
• Wymiary obudowy: 88 × 88 × 22 mm.
• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Klasa palności obudowy według UL94: V-0.
• Waga z opakowaniem: 0,17 kg.

Montaż

Czujnik może być zamontowany na ścianie, z użyciem dostępnej na rynku puszki podtynkowej kwadratowej lub okrągłej, albo bezpośrednio na ścianie. Przewody mogą być doprowadzone od tyłu, od góry lub od dołu. Model QPA2001/BK może być również ustawiony na stole.

• Zalecana wysokość montażu ściennego: 1,5 m nad podłogą.
• Czujnik należy umieścić w pomieszczeniu co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Nie montować w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Podsumowanie

Siemens QPA2001/BK jest autonomicznym czujnikiem CO₂ do pomieszczeń, w których potrzebna jest czytelna, lokalna informacja o jakości powietrza bez integracji z systemem automatyki budynkowej. Technologia NDIR, automatyczna kalibracja ABC, konfigurowalne progi LED oraz możliwość montażu ściennego lub ustawienia na stole ułatwiają wykorzystanie urządzenia w biurach, salach konferencyjnych, szkołach, hotelach i obiektach handlowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM, zgodność euroazjatycką EAC oraz certyfikację UL873.
• Produkt jest zgodny z normą IEC/EN 60730-1 oraz wymaganiami RoHS wskazanymi w deklaracji środowiskowej produktu.
• Czujnika nie wolno stosować jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może spowodować obrażenia ciała i szkody materialne.
• Zasilanie wymaga transformatora bezpiecznego na niskie napięcie SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej. Transformator musi być dobrany odpowiednio do poboru mocy urządzenia.
• Zewnętrzne zabezpieczenie linii zasilającej powinien stanowić bezpiecznik zwłoczny maks. 10 A, wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródło zasilania z ograniczeniem prądu do maks. 10 A.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnątrz pomieszczeń, w temperaturze 0...50°C i wilgotności 0...85% r.h. bez kondensacji.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Wysokie stężenie oparów chemicznych i długi czas ekspozycji mogą powodować błędy pomiarowe.
• Nie należy dotykać wrażliwych elementów czujnika gołymi rękami ani narzędziami, ponieważ może to obniżyć dokładność pomiaru.
• Odczyt diagnostyczny przez NFC jest wiarygodny tylko wtedy, gdy urządzenie jest zasilone.
• Produktu i jego opakowania nie wolno wyrzucać z odpadami komunalnymi. Należy przekazać je do odpowiedniego punktu selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
