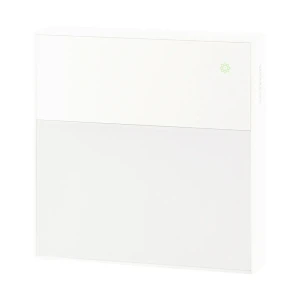

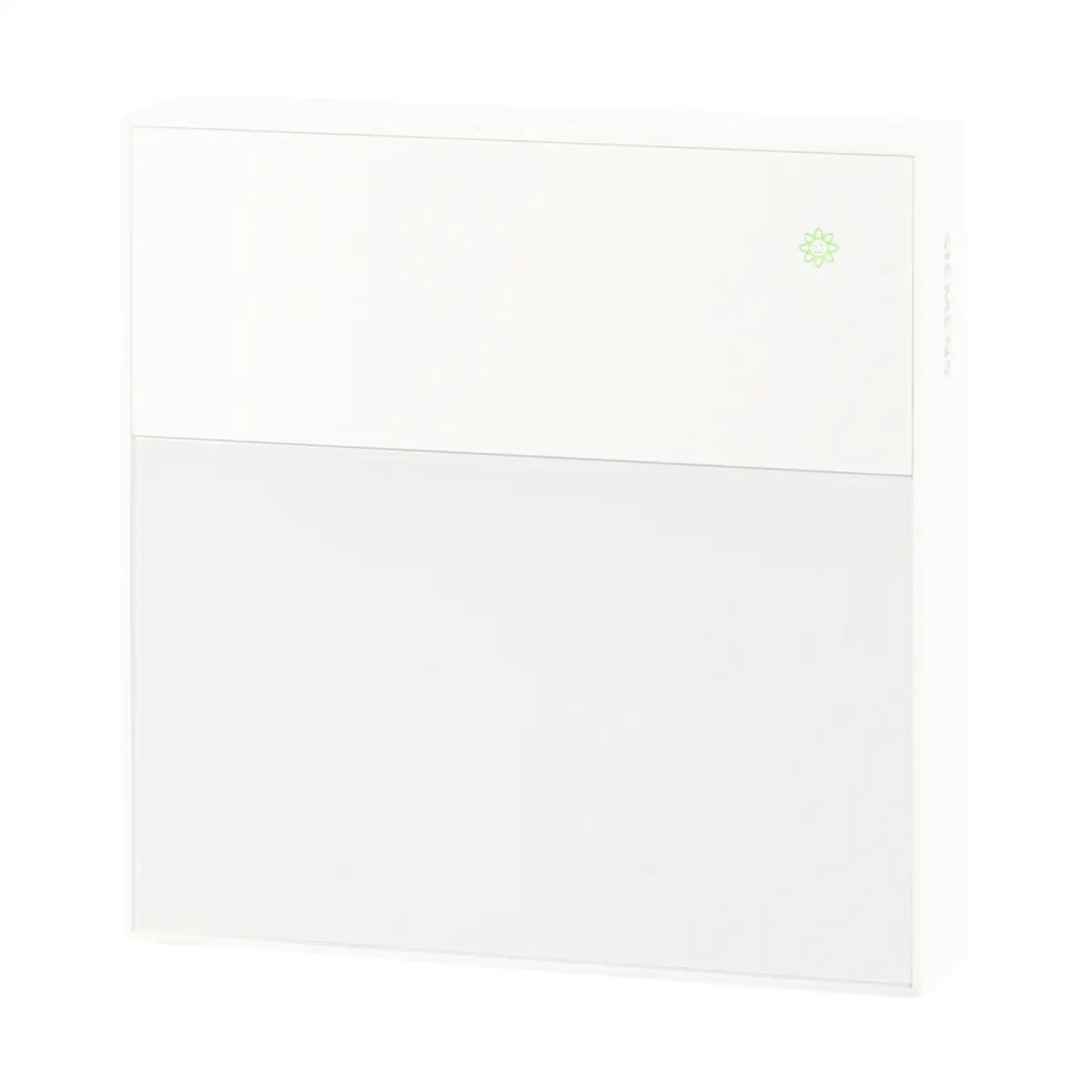

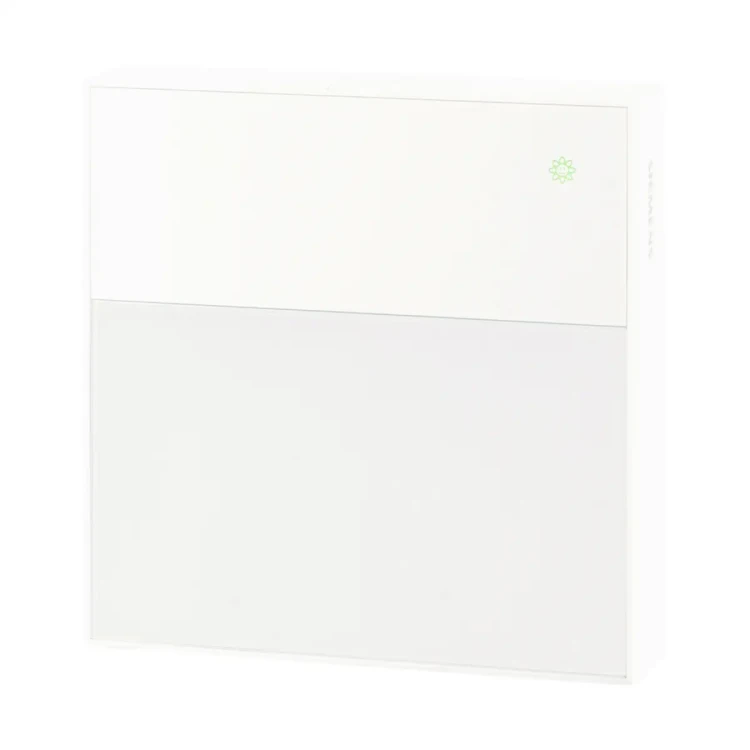

QPA2001 Pomieszczeniowy czujnik jakości powietrza CO2, bez wyjść, wskazanie stężenia CO2, IP30, biały

Siemens QPA2001 to autonomiczny czujnik pomieszczeniowy przeznaczony do pomiaru stężenia CO₂ w zakresie 400...5000 ppm. Wynik oceny jakości powietrza prezentowany jest lokalnie za pomocą trójkolorowego wskaźnika LED. Model nie ma wyświetlacza LCD ani wyjścia sygnałowego do systemu automatyki budynkowej.

Najważniejsze cechy

• Pomiar stężenia CO₂ w zakresie 400...5000 ppm.
• Jednokanałowy element pomiarowy NDIR.
• Automatyczna kalibracja linii bazowej ABC.
• Lokalny wskaźnik jakości powietrza LED: zielony, pomarańczowy lub czerwony.
• Autonomiczna praca bez podłączenia do systemu automatyki budynkowej.
• Brak wyświetlacza wartości pomiarowych i brak wyjścia sygnałowego.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config.
• Montaż na ścianie lub ustawienie jako urządzenie wolnostojące.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Biała obudowa w kolorze RAL 9016.
• Numer magazynowy: S55720-S669.
• Spełnia wymagania standardów RESET klasy B i WELL.

Zastosowanie

QPA2001 służy do lokalnego monitorowania stężenia CO₂ i oceny jakości powietrza w pomieszczeniach. Ze względu na jednokanałowy element NDIR z automatyczną kalibracją ABC model jest przeznaczony przede wszystkim do przestrzeni użytkowanych okresowo, w których co najmniej raz w tygodniu zapewniany jest dopływ świeżego powietrza o typowym stężeniu CO₂ wynoszącym około 400 ppm.

Przykładowe miejsca zastosowania:

• biura,
• sale spotkań i konferencyjne,
• sale lekcyjne i szkoleniowe,
• pokoje hotelowe,
• powierzchnie handlowe.

Funkcje i działanie

Pomiar CO₂

Czujnik wykorzystuje jednokanałową technikę absorpcji podczerwieni NDIR. Zakres pomiarowy wynosi 400...5000 ppm, a dokładność przy temperaturze 23°C i ciśnieniu 1013 hPa jest nie gorsza niż ±(30 ppm + 3% zmierzonej wartości).

Automatyczna kalibracja ABC

Wartość bazowa automatycznej kalibracji wynosi 400 ppm. Cykl kalibracji trwa 180 godzin, czyli 7,5 dnia. Dla prawidłowego działania tej funkcji pomieszczenie nie może być zajmowane w sposób ciągły i powinno być zaopatrywane w świeże powietrze co najmniej raz w tygodniu.

Wskaźnik jakości powietrza

• Zielony – dobra jakość powietrza.
• Pomarańczowy – przeciętna jakość powietrza.
• Czerwony – niedobra jakość powietrza.
• Wyłączona dioda oznacza nieaktywny wskaźnik.

Domyślna górna granica poziomu „dobra” wynosi 900 ppm, natomiast poziomu „przeciętna” 1500 ppm. Progi mogą zostać zmienione podczas konfiguracji.

Konfiguracja przez NFC

Uruchamianie i parametryzacja odbywają się przez NFC przy użyciu aplikacji Siemens Quick Config na smartfonie. Parametry mogą być odczytywane i zapisywane również wtedy, gdy czujnik nie jest zasilany. Antenę NFC telefonu należy umieścić w odległości maksymalnie 2 cm od anteny czujnika i przytrzymać przez około 2–3 sekundy.

Konfiguracja umożliwia między innymi:

• zmianę progów oceny jakości powietrza,
• ustawienie przesunięcia pomiaru CO₂ w zakresie −300...300 ppm,
• włączenie lub wyłączenie automatycznej kalibracji,
• włączenie lub wyłączenie wskaźnika jakości powietrza,
• włączenie ochrony kodem PIN,
• importowanie i eksportowanie ustawień w formacie JSON.

Odczyt danych diagnostycznych przez NFC jest wiarygodny wyłącznie wtedy, gdy urządzenie jest zasilane. Oprogramowanie sprzętowe można aktualizować za pomocą aplikacji Siemens Quick Config na komputer PC oraz standardowego kabla USB.

Podłączenie i zasilanie

Model QPA2001 wymaga wyłącznie podłączenia zasilania do zacisków G i G0. Nie posiada zacisków wyjścia sygnałowego i nie przekazuje wartości pomiarowej do regulatora lub systemu automatyki.

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC SELV.
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,1 VA.
• Zaciski śrubowe: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilających wymagana jest skrętka.
• W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować kable ekranowane.

Dane techniczne

• Model: QPA2001.
• Numer magazynowy: S55720-S669.
• Mierzona wielkość: stężenie CO₂.
• Zakres pomiarowy: 400...5000 ppm.
• Technologia pomiarowa: jednokanałowy NDIR z funkcją ABC.
• Dokładność przy 23°C i 1013 hPa: ≤ ±(30 ppm + 3% zmierzonej wartości).
• Stała czasowa t63: <5 min.
• Długoterminowy dryft: <±5% zakresu pomiarowego przez 5 lat typowo.
• Okres bez wymaganej ponownej kalibracji: 8 lat.
• Wyświetlacz wartości pomiarowych: brak.
• Wyjście sygnałowe: brak.
• Wskaźnik jakości powietrza: trójkolorowa dioda LED.
• NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Rodzaj działania według EN 60730: typ 1.
• Stopień zanieczyszczenia: 2.
• Kategoria przepięć: I.
• Znamionowe napięcie impulsowe: 330 V.
• Maksymalna wysokość pracy: 3000 m.
• Warunki pracy: 0...50°C, 0...85% wilgotności względnej bez kondensacji.
• Transport i składowanie w opakowaniu: −25...+70°C, wilgotność poniżej 95% r.h..
• Materiał obudowy: poliwęglan.
• Kolor: biały, RAL 9016.
• Klasa palności obudowy według UL94: V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,17 kg.

Montaż

QPA2001 może być zamontowany na ścianie, na typowej puszce podtynkowej okrągłej lub kwadratowej, bezpośrednio na ścianie albo ustawiony jako urządzenie wolnostojące. Przewody zasilające można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu ściennego: 1,5 m nad podłogą.
• Czujnik należy instalować w pomieszczeniu w odległości co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, w tym ścian zewnętrznych.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Podsumowanie

Siemens QPA2001 jest autonomicznym czujnikiem CO₂ do pomieszczeń użytkowanych okresowo i regularnie wentylowanych świeżym powietrzem. Łączy pomiar NDIR z automatyczną kalibracją ABC, lokalnym trójkolorowym wskaźnikiem jakości powietrza oraz konfiguracją przez NFC. Brak wyświetlacza i wyjścia sygnałowego sprawia, że model przeznaczony jest do lokalnej, wizualnej oceny jakości powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z wymaganiami UE i posiada oznaczenie CE.
• Potwierdzono zgodność UKCA, RCM i EAC oraz certyfikację UL873.
• Produkt jest zgodny z normą IEC/EN 60730-1 oraz wymaganiami RoHS wskazanymi w deklaracji środowiskowej produktu.
• Czujnika nie wolno używać jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnątrz pomieszczeń, w temperaturze 0...50°C i przy wilgotności 0...85% r.h. bez kondensacji.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej i dobranego do poboru mocy urządzenia.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Podczas montażu i podłączania należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa.
• Należy unikać montażu w miejscach narażonych na bezpośrednie promieniowanie słoneczne, przeciągi, źródła ciepła oraz przepływ powietrza przez nieuszczelnione korytka kablowe.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Wysokie stężenie oparów chemicznych i długi czas ekspozycji mogą powodować błędy pomiarowe.
• Nie dotykać wrażliwych elementów czujnika gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Nie wyrzucać produktu ani jego opakowania z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
