QPA2161/BK Pomieszczeniowy czujnik CO2, dwukanałowy element pomiarowy, 0..5000 ppm, 1 wyjście 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, IP30, czarny

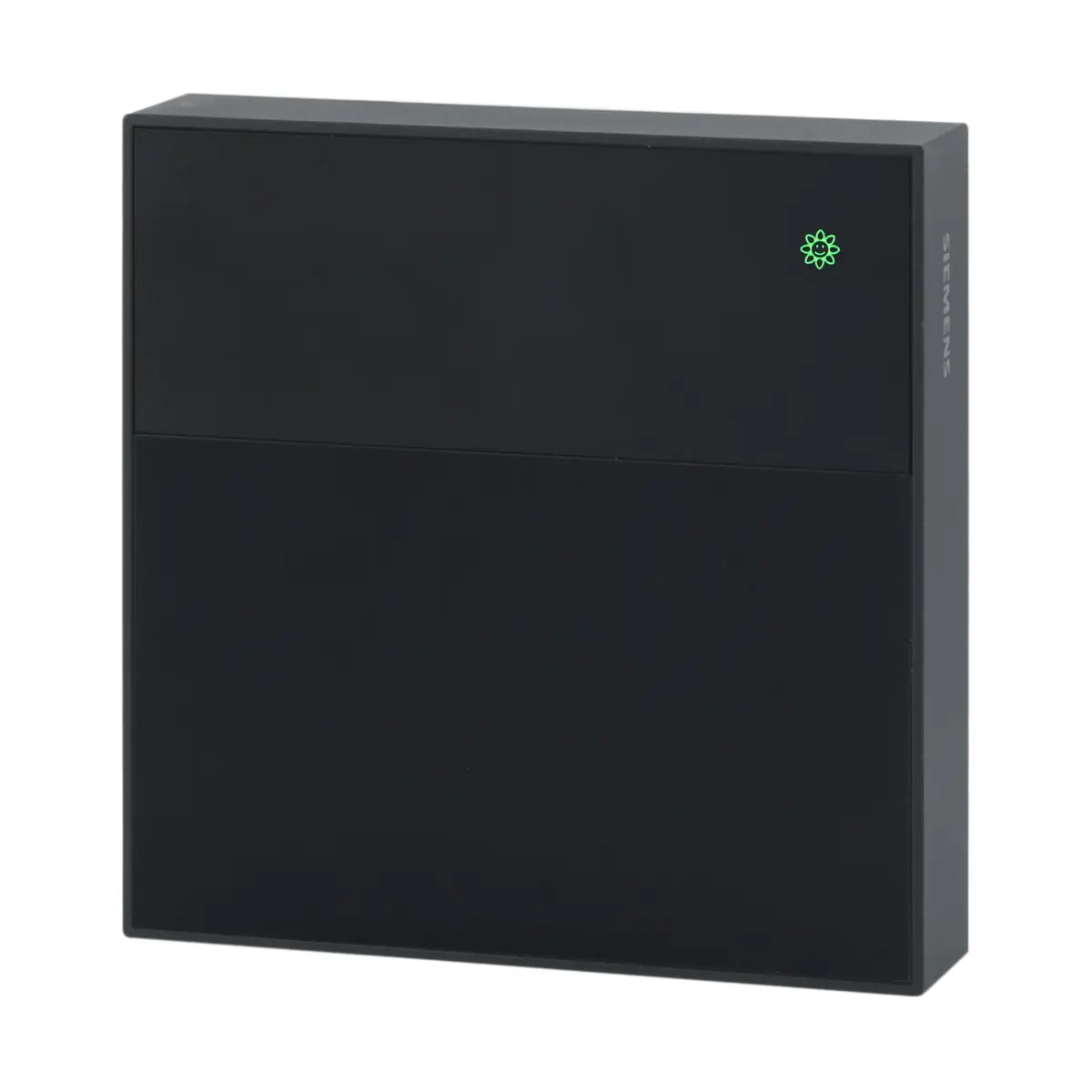

Siemens QPA2161/BK (nr magazynowy S55720-S684) to czarny, aktywny czujnik pomieszczeniowy przeznaczony do pomiaru stężenia CO₂. Wykorzystuje dwukanałowy element pomiarowy NDIR bez funkcji automatycznej kalibracji linii bazowej ABC, dzięki czemu nadaje się do pomieszczeń stale zajmowanych przez ludzi oraz miejsc bez zaplanowanego dopływu świeżego powietrza. Model posiada jedno konfigurowalne wyjście analogowe i trójkolorowy wskaźnik jakości powietrza LED. Nie jest wyposażony w wyświetlacz LCD.

Najważniejsze cechy

• Pomiar stężenia CO₂ w zakresie 0...5000 ppm.
• Dwukanałowa technika pomiarowa NDIR bez funkcji ABC.
• Dokładność pomiaru: ≤ ±(50 ppm + 3% wartości zmierzonej).
• Jedno konfigurowalne wyjście analogowe: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Trójkolorowy wskaźnik jakości powietrza: zielony, pomarańczowy lub czerwony.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config.
• Możliwość konfiguracji parametrów także bez podłączonego zasilania.
• Zasilanie 24 V AC ±20% lub 15...35 V DC (SELV).
• Obudowa w kolorze czarnym RAL 9005.
• Montaż na ścianie.
• Brak lokalnego wyświetlacza wartości pomiarowej.
• Spełnia wymagania standardów RESET klasy B i WELL dotyczące modeli z pomiarem jakości powietrza.

Zastosowanie

QPA2161/BK jest przeznaczony do pomiaru stężenia CO₂ w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych oraz do przekazywania wyniku do systemów automatyki budynkowej i układów regulacyjnych.

Dwukanałowy element NDIR sprawdza się przede wszystkim w pomieszczeniach użytkowanych w sposób ciągły, w których nie zaplanowano regularnego dopływu świeżego powietrza o stężeniu CO₂ wynoszącym około 400 ppm. Przykładowe zastosowania obejmują:

• sale szpitalne,
• stacje metra,
• lotniska,
• domy opieki,
• ośrodki opieki nad osobami starszymi,
• inne pomieszczenia użytkowane całodobowo.

Funkcje i działanie

Pomiar CO₂

Czujnik mierzy stężenie dwutlenku węgla za pomocą dwukanałowej techniki absorpcji podczerwieni NDIR. Wynik pomiaru jest przekształcany na proporcjonalny sygnał analogowy dostępny na wyjściu X1. Zastosowany element pomiarowy pracuje bez funkcji automatycznej kalibracji linii bazowej ABC.

• Zakres pomiarowy: 0...5000 ppm.
• Stała czasowa t63: <5 min.
• Długoterminowy dryft: <±5% zakresu pomiarowego w ciągu 5 lat — wartość typowa.
• Ponowna kalibracja nie jest wymagana przez 8 lat.
• Korekta wartości pomiarowej: −300...300 ppm.

Wskaźnik jakości powietrza

Wbudowana dioda LED umożliwia lokalną ocenę jakości powietrza bez wyświetlania dokładnej wartości pomiarowej:

• Zielony — dobra jakość powietrza.
• Pomarańczowy — przeciętna jakość powietrza.
• Czerwony — niedobra jakość powietrza.
• Dioda wyłączona — wskaźnik jakości powietrza jest nieaktywny.

Domyślna górna granica poziomu „dobra” wynosi 900 ppm, a poziomu „przeciętna” 1500 ppm. Wartości progowe oraz działanie wskaźnika można konfigurować przez NFC.

Konfiguracja przez NFC

Uruchomienie i zmiana ustawień odbywają się za pomocą aplikacji Siemens Quick Config na smartfonie obsługującym NFC. Aplikacja umożliwia między innymi:

• odczytywanie i zapisywanie parametrów czujnika,
• wybór typu sygnału wyjściowego,
• ustawienie zakresu sygnału dla pomiaru CO₂,
• konfigurację progów wskaźnika jakości powietrza,
• włączenie ochrony kodem PIN,
• importowanie i eksportowanie list parametrów w formacie JSON,
• odczyt informacji diagnostycznych.

Podczas komunikacji antena NFC smartfona powinna znajdować się w odległości maksymalnie 2 cm od anteny czujnika. Wymiana danych trwa około 2–3 sekund. Parametry można konfigurować również wtedy, gdy czujnik nie jest zasilany. Odczyt diagnostyczny jest jednak wiarygodny wyłącznie przy zasilonym urządzeniu.

Diagnostyka i aktualizacja

W przypadku awarii elementu pomiarowego CO₂ po upływie 60 sekund na wyjście sygnałowe podawana jest skonfigurowana maksymalna wartość CO₂. Czujnik obsługuje również aktualizację oprogramowania sprzętowego za pomocą aplikacji Siemens Quick Config na komputer PC i standardowego kabla USB.

Podłączenie i okablowanie

• G, G0 — zasilanie 24 V AC (SELV) lub 15...35 V DC.
• X1 — wyjście sygnałowe CO₂.

Wyjście X1 można skonfigurować jako:

• 0...5 V DC,
• 0...10 V DC — ustawienie domyślne,
• 2...10 V DC,
• 0...10 mA,
• 0...20 mA,
• 4...20 mA.

Dla wyjścia napięciowego maksymalne obciążenie wynosi 1 mA, a dla wyjścia prądowego maksymalna rezystancja obciążenia wynosi 500 Ω. Zaciski śrubowe są przeznaczone do przewodów: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².

Do linii zasilających wymagana jest skrętka. W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane. Dopuszczalną długość kabli należy ustalić zgodnie z dokumentacją podłączonego sterownika, regulatora lub modułu I/O.

Urządzenia współpracujące

• Sterowniki Desigo PXC4, PXC5 i PXC7.
• Moduły uniwersalne TXM1.8U i moduły super-uniwersalne TXM1.8X.
• Sterownik Desigo Essentials ELC.E14 i moduł rozszerzeń EM.8U.
• Sterowniki pomieszczeniowe Desigo DXR2 i DXR1.
• Inne sterowniki i urządzenia obsługujące aktywny sygnał wyjściowy dostępny w czujniku.

Dane techniczne

Identyfikacja i wykonanie

• Model: QPA2161/BK.
• Numer magazynowy: S55720-S684.
• Mierzona wielkość: stężenie CO₂.
• Liczba wyjść: 1.
• Wyświetlacz LCD: nie.
• Wskaźnik jakości powietrza LED: tak.
• Kolor: czarny RAL 9005.
• Materiał obudowy: poliwęglan.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,16 kg.

Parametry pomiarowe

• Technika pomiarowa: dwukanałowa NDIR bez ABC.
• Zakres pomiarowy CO₂: 0...5000 ppm.
• Dokładność przy 23°C i 1013 hPa: ≤ ±(50 ppm + 3% wartości zmierzonej).
• Stała czasowa t63: <5 min.
• Długoterminowy dryft: <±5% zakresu pomiarowego na 5 lat — typowo.
• Okres bez wymaganej ponownej kalibracji: 8 lat.

Zasilanie i pobór mocy

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC i napięciowym sygnale wyjściowym: 1,2 VA.
• Pobór mocy przy 24 V AC i prądowym sygnale wyjściowym: 1,6 VA.
• Zewnętrzne zabezpieczenie linii: bezpiecznik zwłoczny maks. 10 A, wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D albo źródło zasilania z ograniczeniem prądu do maks. 10 A.

Komunikacja i ochrona

• Częstotliwość NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Rodzaj działania według EN 60730: typ 1.
• Stopień zanieczyszczenia: 2.
• Kategoria przepięć: I.
• Znamionowe napięcie impulsowe: 330 V (OVC I).
• Maksymalna wysokość pracy: 3000 m.

Warunki otoczenia

• Przeznaczenie: zastosowania wewnątrz pomieszczeń.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...95% r.h., bez kondensacji.
• Temperatura transportu i składowania: −25...+70°C.
• Wilgotność podczas transportu i składowania: <95% r.h..
• Warunki mechaniczne podczas transportu: klasa 2M4.
• Warunki mechaniczne podczas pracy: klasa 3M11.

Montaż

QPA2161/BK jest przeznaczony do montażu na ścianie. Może zostać zamontowany na większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy instalować w odległości co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie montować nad źródłami ciepła, w ich pobliżu, przy lampach ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.
• Położenie, przepływ powietrza oraz rodzaj i powierzchnia ściany mogą wpływać na dokładność pomiaru.

Podsumowanie

Siemens QPA2161/BK jest czujnikiem CO₂ do wymagających pomieszczeń użytkowanych w sposób ciągły. Dwukanałowa technika NDIR bez ABC, zakres 0...5000 ppm, konfigurowalne wyjście analogowe, wskaźnik jakości powietrza LED oraz konfiguracja przez NFC umożliwiają integrację urządzenia z systemami HVAC i automatyką budynkową. Czarna obudowa RAL 9005 pozwala dopasować czujnik do ciemnych elementów wyposażenia wnętrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM oraz zgodność euroazjatycką EAC.
• Certyfikacja UL: UL873.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Deklaracja środowiskowa produktu obejmuje zgodność z wymaganiami RoHS.
• Nie używać czujnika jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa. Ich nieprzestrzeganie może spowodować obrażenia ciała lub szkody materialne.
• Zasilanie wymaga transformatora bezpiecznego na niskie napięcie SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej. Transformator i zabezpieczenia należy dobrać zgodnie z poborem mocy oraz lokalnymi przepisami.
• Należy stosować wymagane zabezpieczenie linii zasilającej i przestrzegać dopuszczalnych długości przewodów.
• Urządzenie jest przeznaczone wyłącznie do pracy wewnątrz pomieszczeń, w temperaturze 0...50°C i wilgotności 0...95% r.h. bez kondensacji.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Nie dotykać wrażliwych elementów gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Opary chemiczne o wysokim stężeniu i długotrwałe narażenie mogą powodować błędy pomiarowe.
• Odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie wtedy, gdy urządzenie jest zasilone.
• Produktu i jego opakowania nie wolno usuwać z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
