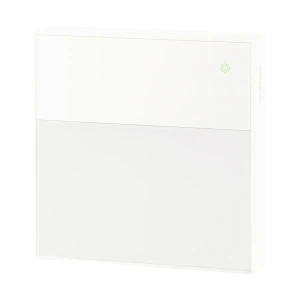

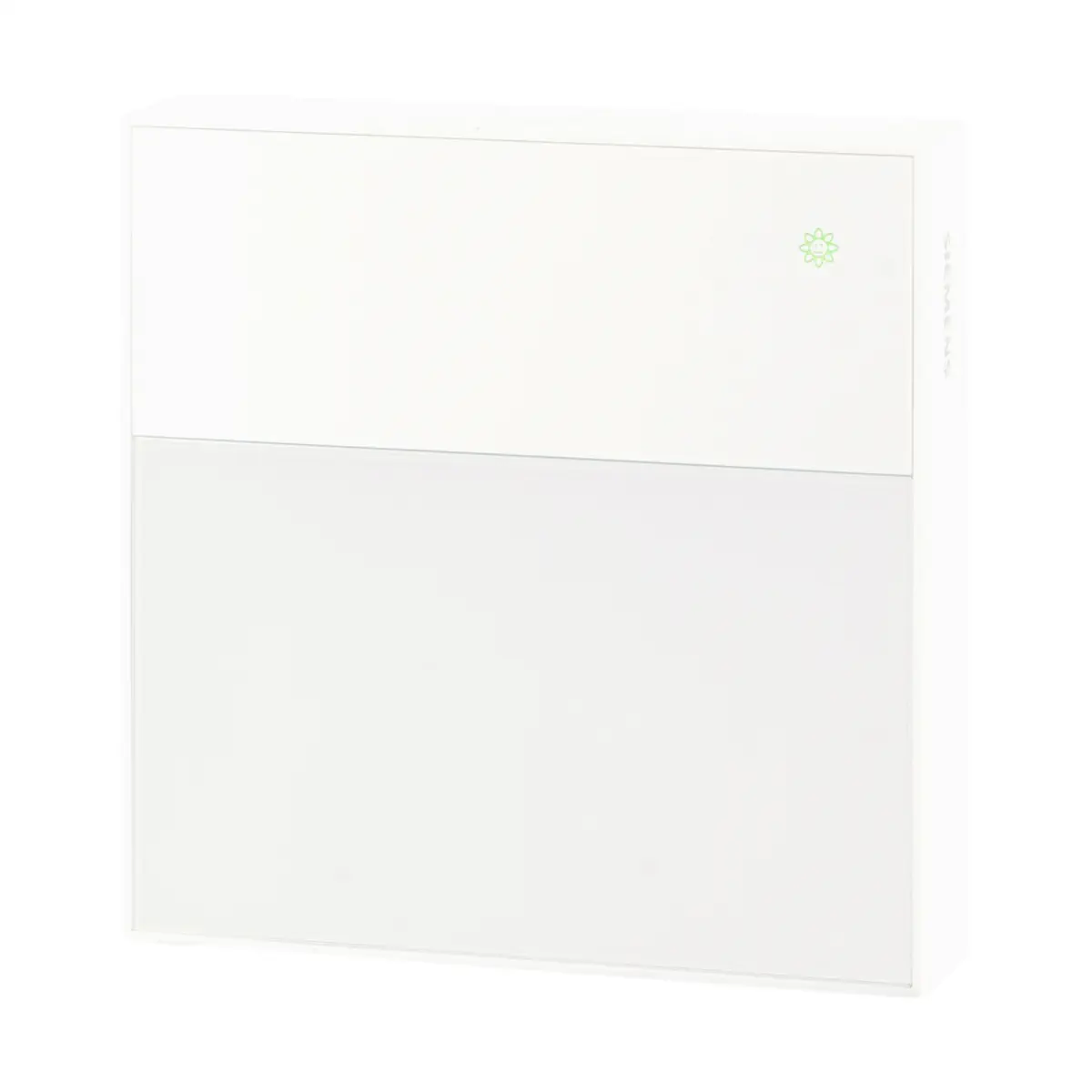

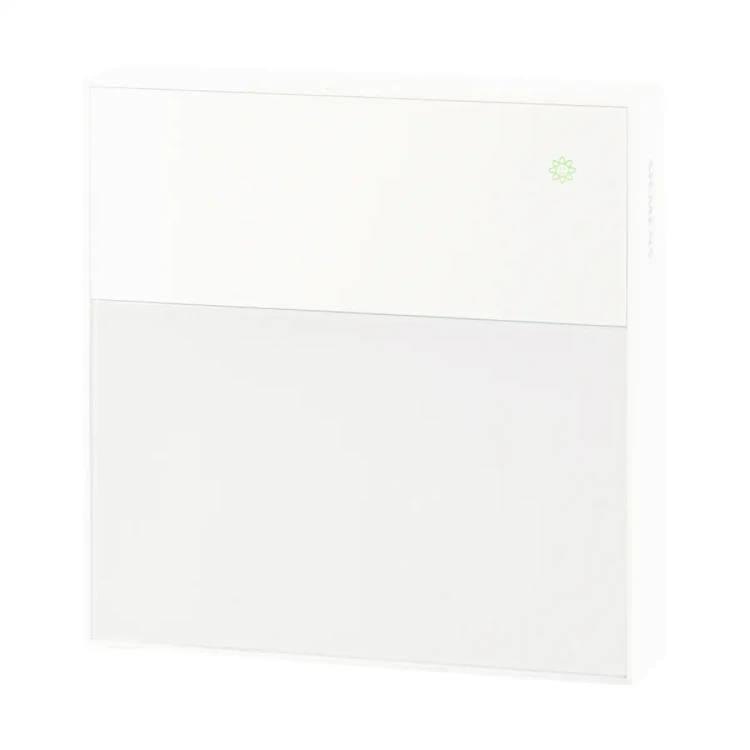

QPA2161 Pomieszczeniowy czujnik CO2, dwukanałowy element pomiarowy, 0..5000 ppm, 1 wyjście 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, IP30, biały

Siemens QPA2161 to aktywny czujnik pomieszczeniowy przeznaczony do pomiaru stężenia CO₂ w zakresie 0...5000 ppm. Zastosowany dwukanałowy element pomiarowy NDIR pracuje bez funkcji automatycznej kalibracji linii bazowej ABC, dzięki czemu model nadaje się do pomieszczeń stale zajmowanych, także bez zaplanowanego dopływu świeżego powietrza. Wynik pomiaru może być przekazywany przez konfigurowalne wyjście analogowe, a poziom jakości powietrza jest prezentowany lokalnie za pomocą kolorowego wskaźnika LED.

Najważniejsze cechy

• Pomiar stężenia CO₂ w zakresie 0...5000 ppm.
• Dwukanałowy element pomiarowy NDIR bez funkcji ABC.
• Dokładność pomiaru: ≤ ±(50 ppm + 3% wartości zmierzonej).
• Jedno konfigurowalne wyjście analogowe dla wartości CO₂.
• Obsługiwane sygnały wyjściowe: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Wskaźnik jakości powietrza LED: zielony, pomarańczowy lub czerwony.
• Konfiguracja przez NFC z aplikacji Siemens Quick Config.
• Możliwość konfiguracji także wtedy, gdy czujnik nie jest zasilany.
• Zasilanie: 24 V AC ±20% lub 15...35 V DC (SELV).
• Przeznaczony do montażu ściennego.
• Obudowa w kolorze białym RAL 9016.
• Numer magazynowy: S55720-S683.

Zastosowanie

QPA2161 jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, w których pomiar stężenia CO₂ jest wykorzystywany przez system automatyki budynkowej lub układ regulacyjny. Dwukanałowy element pomiarowy NDIR sprawdza się w pomieszczeniach użytkowanych ciągle, w których nie zaplanowano regularnego dopływu powietrza zewnętrznego o stężeniu około 400 ppm.

Przykładowe miejsca zastosowania obejmują:

• sale szpitalne,
• stacje metra,
• lotniska,
• domy opieki,
• ośrodki opieki nad osobami starszymi,
• inne pomieszczenia użytkowane przez całą dobę.

Funkcje i działanie

Pomiar CO₂

Czujnik mierzy stężenie dwutlenku węgla za pomocą dwukanałowej techniki absorpcji podczerwieni NDIR. Wynik pomiaru jest przekształcany na liniowy sygnał analogowy proporcjonalny do zawartości CO₂ w powietrzu. Model QPA2161 nie wykorzystuje funkcji automatycznej kalibracji linii bazowej ABC.

Wskaźnik jakości powietrza

Wbudowana dioda LED umożliwia lokalną ocenę jakości powietrza:

• zielony – dobra jakość powietrza,
• pomarańczowy – przeciętna jakość powietrza,
• czerwony – niedobra jakość powietrza.

Wskaźnik może zostać aktywowany lub wyłączony. Domyślna górna granica poziomu „dobra” wynosi 900 ppm, a poziomu „przeciętna” 1500 ppm. Wartości progowe można zmieniać podczas konfiguracji.

Konfiguracja przez NFC

Uruchomienie i konfiguracja odbywają się za pomocą aplikacji Siemens Quick Config na smartfonie obsługującym NFC. Aplikacja pozwala między innymi odczytywać i zapisywać parametry, ustawiać zakres wyjścia, typ sygnału, wartości progowe wskaźnika jakości powietrza, przesunięcie pomiaru oraz ochronę kodem PIN.

Podczas wymiany danych antena NFC smartfona powinna znajdować się w odległości maksymalnie 2 cm od anteny czujnika. Transmisja trwa około 2–3 sekund. Parametry można konfigurować również przy niezasilonym urządzeniu.

Diagnostyka i aktualizacje

W przypadku awarii elementu pomiarowego CO₂ po upływie 60 sekund na wyjście podawana jest skonfigurowana maksymalna wartość CO₂. Aktualizację oprogramowania sprzętowego można przeprowadzić za pomocą aplikacji Siemens Quick Config na komputer PC i standardowego kabla USB.

Podłączenie i okablowanie

• G, G0 – zasilanie 24 V AC (SELV) lub 15...35 V DC.
• X1 – wyjście sygnałowe CO₂: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA DC.
• Dla wyjścia napięciowego maksymalny prąd wynosi 1 mA.
• Dla wyjścia prądowego maksymalne obciążenie wynosi 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilającej wymagana jest skrętka.
• W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować kable ekranowane.
• Dopuszczalną długość przewodów należy ustalić na podstawie dokumentacji podłączonego sterownika, regulatora lub modułu I/O.

Dane techniczne

• Model: QPA2161.
• Numer magazynowy: S55720-S683.
• Mierzona wielkość: stężenie CO₂.
• Technologia pomiarowa: dwukanałowa NDIR, bez ABC.
• Zakres pomiarowy: 0...5000 ppm.
• Dokładność przy 23°C i 1013 hPa: ≤ ±(50 ppm + 3% wartości zmierzonej).
• Stała czasowa t63: <5 min.
• Dryft długoterminowy: <±5% zakresu pomiarowego w ciągu 5 lat typowo.
• Okres bez wymaganej ponownej kalibracji: 8 lat.
• Liczba wyjść: 1.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC i napięciowym sygnale wyjściowym: 1,2 VA.
• Pobór mocy przy 24 V AC i prądowym sygnale wyjściowym: 1,6 VA.
• NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem elektrycznym: III.
• Rodzaj działania według EN 60730: typ 1.
• Stopień zanieczyszczenia: 2.
• Kategoria przepięć: I.
• Znamionowe napięcie impulsowe: 330 V (OVC I).
• Maksymalna wysokość pracy: 3000 m.
• Warunki pracy: 0...50°C, 0...95% wilgotności względnej, bez kondensacji.
• Transport i składowanie w opakowaniu: -25...+70°C, wilgotność poniżej 95% r.h..
• Materiał obudowy: poliwęglan.
• Klasa palności obudowy według UL94: V-0.
• Kolor: biały RAL 9016.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,16 kg.

Montaż

Czujnik jest przeznaczony do montażu na ścianie. Może być instalowany z większością dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Zachować co najmniej 50 cm od najbliższej sąsiedniej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, nad grzejnikami ani w pobliżu lamp.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.
• Przestrzegać dopuszczalnych warunków otoczenia.

Podsumowanie

Siemens QPA2161 jest ściennym czujnikiem CO₂ przeznaczonym przede wszystkim do pomieszczeń stale użytkowanych. Dwukanałowa technologia NDIR bez funkcji ABC, zakres 0...5000 ppm, konfigurowalne wyjście analogowe i lokalny wskaźnik LED umożliwiają wykorzystanie urządzenia w instalacjach HVAC oraz systemach automatyki budynkowej. Konfiguracja przez NFC ułatwia uruchomienie i dostosowanie parametrów bez konieczności zasilania czujnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM oraz zgodność euroazjatycką EAC.
• Certyfikacja UL: UL873.
• Norma produktu: IEC/EN 60730-1.
• Deklaracja środowiskowa produktu potwierdza zgodność z wymaganiami RoHS.
• Urządzenie należy zasilać z transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej.
• Linia zasilająca wymaga zewnętrznego zabezpieczenia: bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa oraz wymagań dotyczących doboru transformatora, zabezpieczeń i okablowania.
• Czujnika nie wolno stosować jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Produkt jest przeznaczony wyłącznie do zastosowań w pomieszczeniach i pracy w dopuszczalnym zakresie temperatury oraz wilgotności bez kondensacji.
• Należy unikać bezpośredniego kontaktu urządzenia z substancjami chemicznymi. Wysokie stężenie oparów chemicznych i długotrwała ekspozycja mogą powodować błędy pomiarowe.
• Nie dotykać wrażliwych elementów pomiarowych gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Odczyt diagnostyczny przez NFC jest wiarygodny tylko przy zasilonym urządzeniu; dane diagnostyczne odczytane z niezasilonego czujnika są niewiarygodne.
• Produktu i jego opakowania nie należy wyrzucać z odpadami komunalnymi. Należy przekazać je do oddzielnych punktów zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
