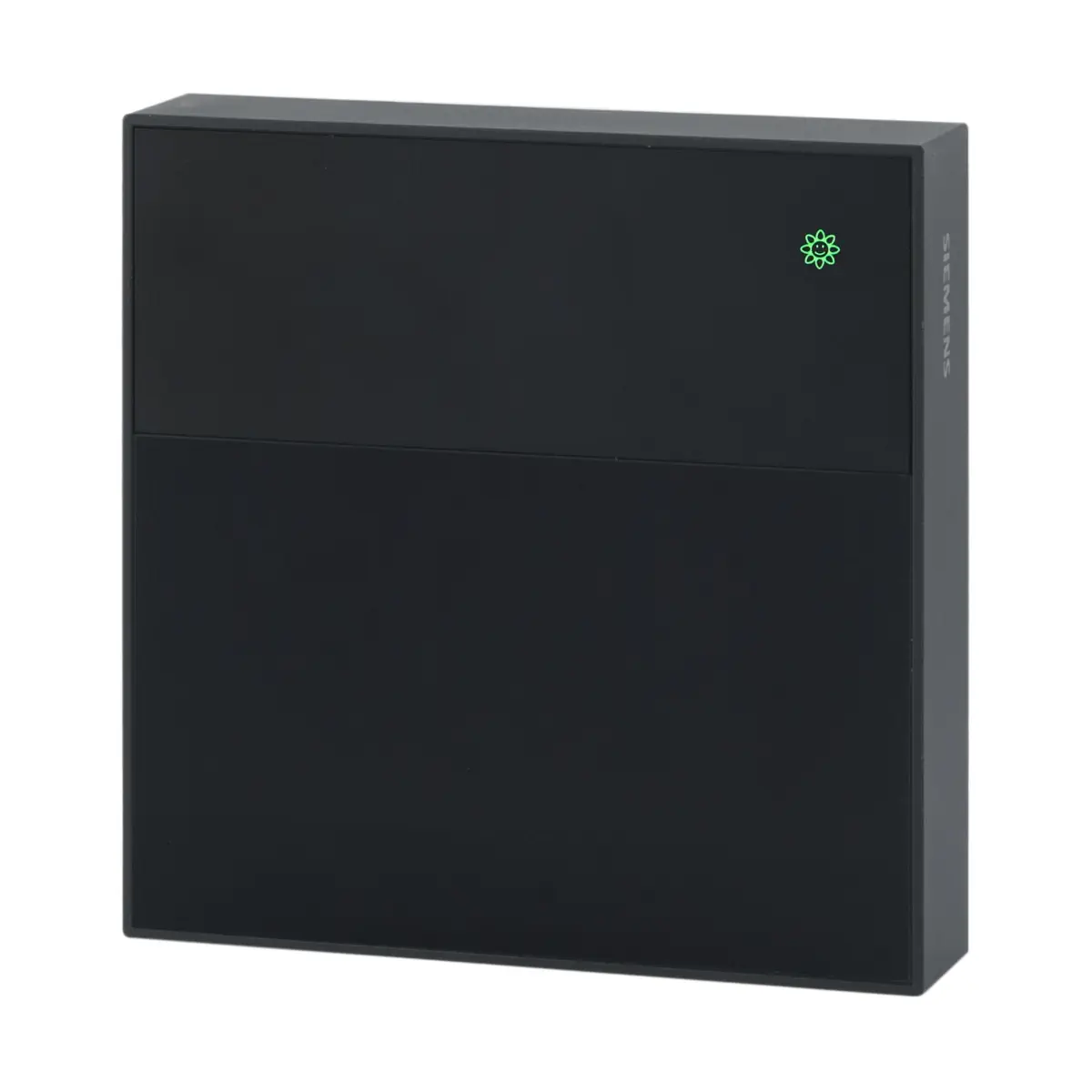

QPA2260/BK Pomieszczeniowy czujnik jakości powietrza CO2 i TVOC, CO2 400..5000 ppm, 2 wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, IP30, czarny

Siemens QPA2260/BK to czarny, aktywny czujnik pomieszczeniowy przeznaczony do pomiaru stężenia CO₂ oraz TVOC. Model wyposażono w dwa konfigurowalne wyjścia analogowe, wskaźnik jakości powietrza LED oraz komunikację NFC umożliwiającą uruchomienie i zmianę parametrów za pomocą aplikacji Siemens Quick Config. Urządzenie nie posiada wyświetlacza wartości pomiarowych.

Najważniejsze cechy

• Pomiar CO₂ w zakresie 400...5000 ppm.
• Pomiar TVOC w zakresie 0...45 450 µg/m³ lub 0...9999 ppb.
• Jednokanałowy element pomiarowy CO₂ typu NDIR z automatyczną kalibracją linii bazowej ABC.
• Dwa aktywne wyjścia analogowe: X1 dla CO₂ oraz X2 dla TVOC.
• Konfigurowany sygnał wyjściowy: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Wskaźnik jakości powietrza LED: zielony, pomarańczowy lub czerwony.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config.
• Napięcie zasilania: 24 V AC ±20% lub 15...35 V DC.
• Obudowa w kolorze czarnym RAL 9005.
• Spełnia wymagania standardów RESET klasy B i WELL.
• Numer magazynowy: S55720-S672.

Zastosowanie

Czujnik QPA2260/BK jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz systemów automatyki budynkowej, w których pomiary CO₂ i TVOC są wykorzystywane do monitorowania oraz regulacji jakości powietrza w pomieszczeniach.

Jednokanałowy element pomiarowy NDIR jest odpowiedni do pomieszczeń użytkowanych okresowo i mających zaplanowany dopływ powietrza zewnętrznego. Przykładowe zastosowania obejmują biura, sale spotkań i konferencyjne, sale lekcyjne i szkoleniowe, pokoje hotelowe oraz powierzchnie handlowe.

Funkcje i działanie

Pomiar CO₂

Stężenie CO₂ jest mierzone metodą absorpcji podczerwieni NDIR. Sygnał na wyjściu X1 jest proporcjonalny do zawartości CO₂ w powietrzu. Czujnik wykorzystuje automatyczną kalibrację linii bazowej ABC o wartości bazowej 400 ppm. Cykl kalibracji wynosi 180 godzin, czyli 7,5 dnia.

Do prawidłowego działania funkcji ABC pomieszczenie nie powinno być zajmowane w sposób ciągły i musi być zaopatrywane w świeże powietrze, zazwyczaj o stężeniu około 400 ppm, co najmniej raz w tygodniu.

Pomiar TVOC

Stężenie mieszaniny lotnych związków organicznych jest określane za pomocą półprzewodnikowego elementu pomiarowego z tlenku metalu. Czujnik wskazuje łączne stężenie mieszaniny gazów TVOC i nie rozróżnia poszczególnych gazów. Wbudowany mechanizm kompensacji nie wymaga konserwacji ani ponownej kalibracji. Sygnał na wyjściu X2 jest proporcjonalny do zawartości TVOC w powietrzu.

Wskaźnik jakości powietrza

• Zielony: dobra jakość powietrza.
• Pomarańczowy: przeciętna jakość powietrza.
• Czerwony: niedobra jakość powietrza.
• Wyłączony: wskaźnik jest nieaktywny.

Granice wskazań można konfigurować. Domyślne górne granice dla CO₂ wynoszą 900 ppm dla poziomu dobrego i 1500 ppm dla poziomu przeciętnego. Dla TVOC wartości domyślne wynoszą odpowiednio 300 µg/m³ i 1000 µg/m³.

Konfiguracja przez NFC

Parametry czujnika można odczytywać i zapisywać za pomocą aplikacji Siemens Quick Config na smartfonie obsługującym NFC. Konfiguracja jest możliwa również wtedy, gdy czujnik nie jest zasilany i nadal znajduje się w opakowaniu. Podczas komunikacji smartfon należy umieścić maksymalnie 2 cm od anteny czujnika i przytrzymać przez około 2–3 sekundy.

Aplikacja umożliwia między innymi zmianę zakresów i typów sygnału wyjściowego, ustawienie przesunięcia pomiarowego, konfigurację progów jakości powietrza, wybór jednostki TVOC, zmianę szybkości reakcji oraz włączenie ochrony kodem PIN.

Sygnalizacja usterki

W przypadku awarii elementu pomiarowego CO₂ lub TVOC po upływie 60 sekund na odpowiednie wyjście podawana jest skonfigurowana maksymalna wartość mierzonego parametru. Diagnostyka jest dostępna przez NFC, przy czym jej odczyt jest wiarygodny wyłącznie wtedy, gdy urządzenie jest zasilane.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC lub 15...35 V DC.
• X1: aktywny sygnał wyjściowy CO₂.
• X2: aktywny sygnał wyjściowy TVOC.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Dopuszczalną długość przewodów należy dobrać zgodnie z dokumentacją podłączonego sterownika, regulatora lub modułu I/O.
• Dla linii zasilających wymagana jest skrętka.
• W środowisku narażonym na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.

Urządzenia współpracujące

• Sterowniki Desigo PXC4.., PXC5.. i PXC7...
• Moduły TXM1.8U.. oraz TXM1.8X...
• Sterownik Desigo Essentials ELC.E14 i moduł rozszerzeń EM.8U.
• Sterowniki pomieszczeniowe Desigo DXR2.. i DXR1...
• Inne urządzenia obsługujące aktywne sygnały analogowe dostępne w czujniku.

Dane techniczne

Zasilanie i wyjścia

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC, SELV.
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC i napięciowym sygnale wyjściowym: 1,4 VA.
• Pobór mocy przy 24 V AC i prądowym sygnale wyjściowym: 2,5 VA.
• Liczba wyjść: 2.
• Sygnały napięciowe: 0...5 V, 0...10 V lub 2...10 V DC, maks. 1 mA.
• Sygnały prądowe: 0...10 mA, 0...20 mA lub 4...20 mA, maks. obciążenie 500 Ω.

Parametry pomiaru CO₂

• Zakres pomiarowy: 400...5000 ppm.
• Dokładność przy 23°C i 1013 hPa: ≤ ±(30 ppm + 3% wartości zmierzonej).
• Stała czasowa t63: <5 min.
• Dryft długoterminowy: <±5% zakresu pomiarowego w ciągu 5 lat, typowo.
• Ponowna kalibracja nie jest wymagana przez 8 lat.

Parametry pomiaru TVOC

• Zakres pomiarowy: 0...45 450 µg/m³ lub 0...9999 ppb.
• Domyślny zakres: 5000 µg/m³ lub 1100 ppb.
• Dokładność w zakresie 150...600 µg/m³: ±(20 µg/m³ + 15% wartości zmierzonej).
• Dokładność w zakresie 600...2000 µg/m³: ±(20 µg/m³ + 20% wartości zmierzonej).
• Dokładność powyżej 2000 µg/m³: ±(20 µg/m³ + 25% wartości zmierzonej).
• Stała czasowa t63: <13 min dla reakcji wolnej, <3,5 min dla reakcji średniej i <1 min dla reakcji szybkiej.

Obudowa i warunki pracy

• Wymiary: 88 × 88 × 22 mm.
• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Stopień ochrony: IP30.
• Klasa ochrony przed porażeniem: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Maksymalna wysokość pracy: 3000 m.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: <95% r.h..
• Waga z opakowaniem: 0,17 kg.
• Klasa palności obudowy według UL94: V-0.

Montaż

QPA2260/BK jest przeznaczony do montażu na ścianie, z wykorzystaniem typowej kwadratowej lub okrągłej puszki podtynkowej albo bezpośrednio na powierzchni ściany. Przewody mogą być doprowadzone od tyłu, od góry lub od dołu. Urządzenie składa się z modułu czujnika z elektroniką oraz płytki montażowej z zaciskami.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy umieścić co najmniej 50 cm od najbliższej sąsiedniej ściany.
• Nie instalować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie montować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego, przeciągów oraz nieogrzewanych lub niechłodzonych obszarów budynku.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Podsumowanie

Siemens QPA2260/BK umożliwia jednoczesne monitorowanie CO₂ i TVOC oraz przekazywanie obu wartości do systemu automatyki za pomocą dwóch konfigurowalnych wyjść analogowych. Wskaźnik LED zapewnia lokalną informację o poziomie jakości powietrza, a NFC ułatwia uruchomienie, diagnostykę i dopasowanie parametrów bez konieczności stosowania lokalnego wyświetlacza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM, certyfikację UL873 oraz zgodność euroazjatycką EAC.
• Urządzenie jest zgodne z normą produktu IEC/EN 60730-1 oraz wymaganiami dotyczącymi kompatybilności elektromagnetycznej dla środowisk mieszkalnych, komercyjnych i przemysłowych.
• Deklaracja środowiskowa produktu potwierdza zgodność z wymaganiami RoHS.
• Czujnika nie wolno stosować jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Urządzenie jest przeznaczone wyłącznie do zastosowań w pomieszczeniach i musi pracować w zakresie temperatury 0...50°C oraz wilgotności 0...85% r.h., bez kondensacji.
• Zasilanie wymaga transformatora bezpiecznego na niskie napięcie SELV z oddzielnymi uzwojeniami do pracy ciągłej. Transformator należy dobrać odpowiednio do poboru mocy czujnika.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa dotyczących montażu, podłączenia i eksploatacji.
• Nie należy montować czujnika w miejscach narażonych na bezpośrednie promieniowanie słoneczne, przeciągi, działanie źródeł ciepła ani poza dopuszczalnymi warunkami otoczenia.
• Opary chemiczne o wysokim stężeniu i długim czasie oddziaływania mogą powodować błędy pomiarowe. Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi.
• Nie wolno dotykać wrażliwych elementów pomiarowych gołymi rękami ani narzędziami, ponieważ może to obniżyć dokładność pomiaru.
• Odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie przy zasilonym urządzeniu.
• Produktu i jego opakowania nie wolno usuwać z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
