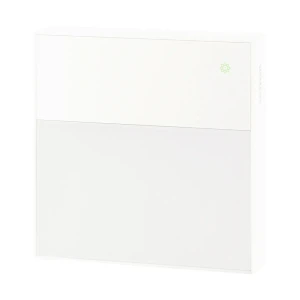

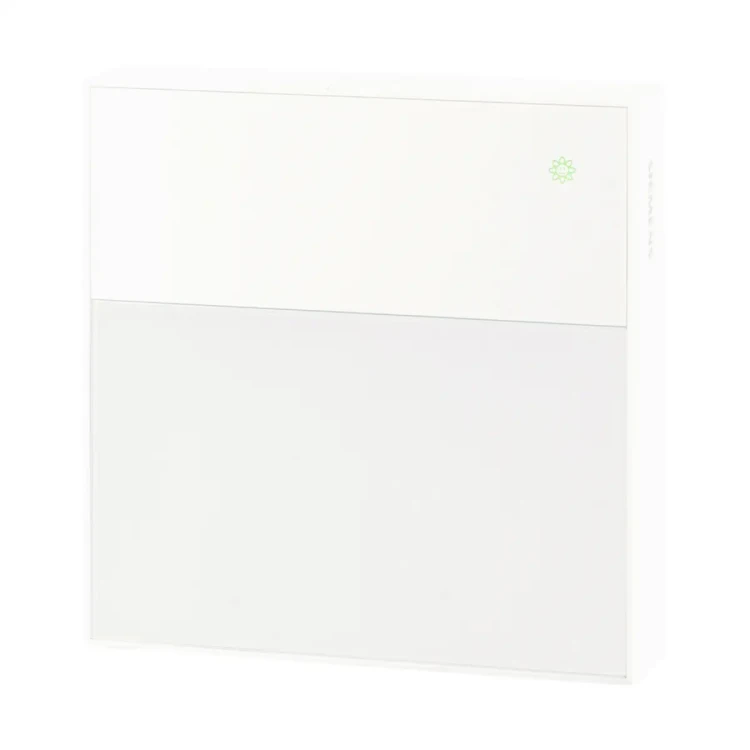

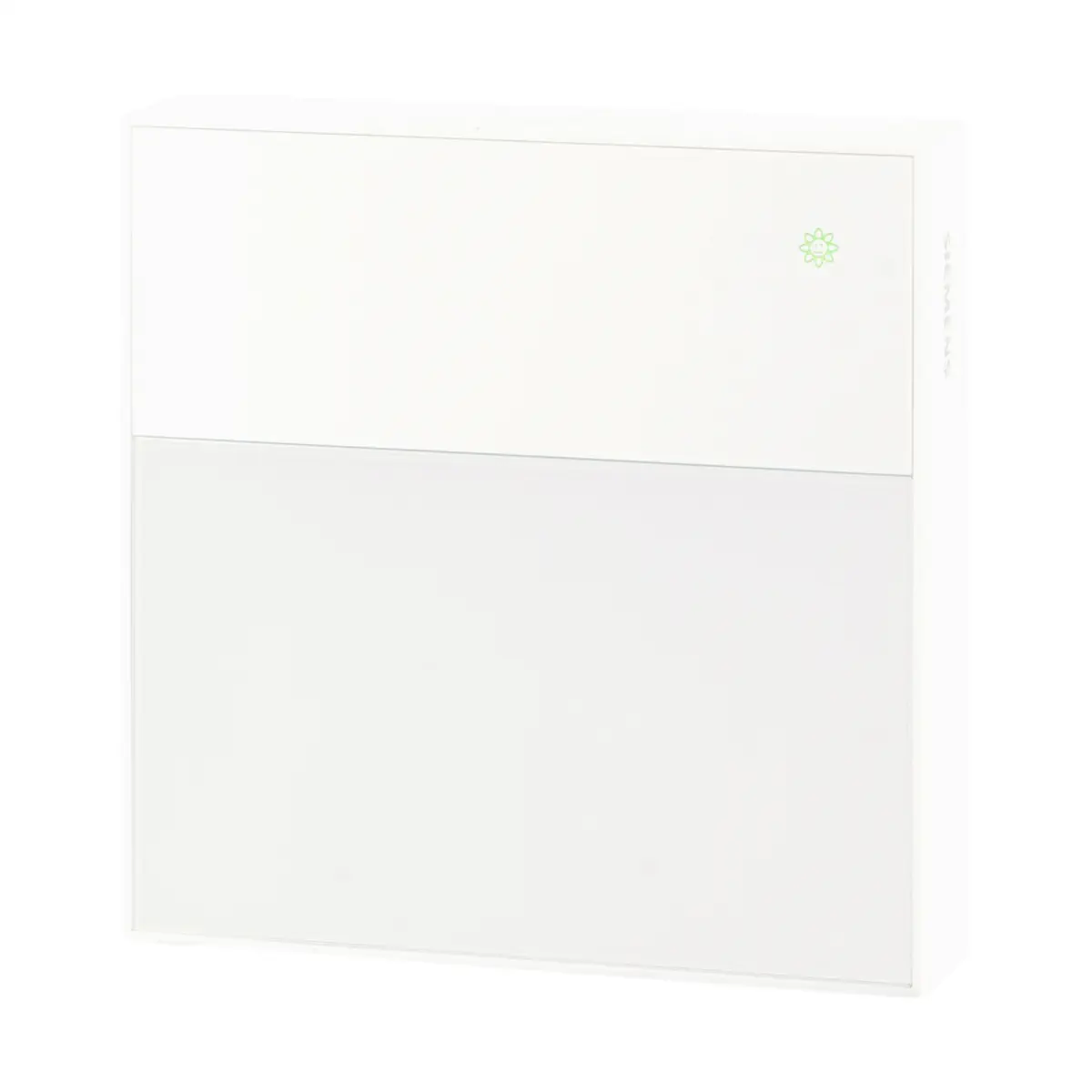

QPA2260 Pomieszczeniowy czujnik jakości powietrza CO2 i TVOC, CO2 400..5000 ppm, 2 wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, IP30, biały

Siemens QPA2260 to aktywny czujnik pomieszczeniowy przeznaczony do pomiaru stężenia CO₂ oraz TVOC. Model wyposażono w dwa konfigurowalne wyjścia analogowe i kolorowy wskaźnik LED jakości powietrza. Urządzenie nie ma wyświetlacza, jest przeznaczone do montażu ściennego i może być uruchamiane oraz konfigurowane za pomocą aplikacji Siemens Quick Config przez NFC.

Najważniejsze cechy

• Pomiar stężenia CO₂ w zakresie 400...5000 ppm.
• Pomiar TVOC w zakresie 0...45 450 µg/m³ lub 0...9999 ppb.
• Jednokanałowy element pomiarowy CO₂ typu NDIR z automatyczną kalibracją linii bazowej ABC.
• Dwa konfigurowalne wyjścia analogowe: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA DC.
• Wskaźnik LED jakości powietrza: zielony, pomarańczowy lub czerwony.
• Konfiguracja przez NFC z aplikacji Siemens Quick Config.
• Możliwość konfiguracji także bez podłączonego zasilania.
• Brak lokalnego wyświetlacza wartości pomiarowych.
• Obudowa w kolorze białym RAL 9016.
• Spełnia wymagania standardów RESET klasy B i WELL.

Zastosowanie

Czujnik QPA2260 jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz systemów automatyki budynkowej. Zmierzone wartości CO₂ i TVOC mogą być wykorzystywane przez sterowniki i układy regulacyjne do oceny jakości powietrza w pomieszczeniu.

Jednokanałowy czujnik CO₂ typu NDIR jest odpowiedni przede wszystkim do pomieszczeń użytkowanych okresowo, w których co najmniej raz w tygodniu zapewniany jest dopływ świeżego powietrza o typowym stężeniu CO₂ około 400 ppm.

Przykładowe miejsca zastosowania:

• biura,
• sale spotkań i konferencyjne,
• sale lekcyjne i szkoleniowe,
• pokoje hotelowe,
• powierzchnie handlowe.

Funkcje i działanie

Pomiar CO₂

Stężenie dwutlenku węgla jest mierzone za pomocą jednokanałowej techniki absorpcji podczerwieni NDIR. Sygnał na wyjściu X1 jest proporcjonalny do zmierzonej zawartości CO₂ w powietrzu.

Automatyczna kalibracja linii bazowej ABC wykorzystuje wartość bazową 400 ppm. Cykl kalibracji wynosi 180 godzin, czyli 7,5 dnia. Do prawidłowego działania tej funkcji pomieszczenie nie może być użytkowane bez przerwy i powinno być zaopatrywane w świeże powietrze co najmniej raz w tygodniu.

Pomiar TVOC

Czujnik określa całkowite stężenie mieszaniny lotnych związków organicznych za pomocą półprzewodnikowego elementu pomiarowego z tlenku metalu. Wskazuje łączne stężenie mieszaniny gazów i nie rozróżnia poszczególnych substancji. Sygnał na wyjściu X2 jest proporcjonalny do zmierzonej zawartości TVOC.

Wbudowany mechanizm kompensacji sprawia, że element pomiarowy TVOC nie wymaga konserwacji ani ponownej kalibracji. Reakcję czujnika można skonfigurować jako powolną, normalną lub szybką.

Wskaźnik jakości powietrza

• Zielony – dobra jakość powietrza.
• Pomarańczowy – przeciętna jakość powietrza.
• Czerwony – niedobra jakość powietrza.
• Wyłączona dioda – wskaźnik jest nieaktywny.

Konfiguracja przez NFC

Aplikacja Siemens Quick Config pozwala odczytywać, zmieniać i zapisywać parametry czujnika, włączać ochronę kodem PIN oraz importować i eksportować listy ustawień w formacie JSON. Komunikacja odbywa się po umieszczeniu anteny NFC smartfona w odległości maksymalnie 2 cm od anteny czujnika. Wymiana danych trwa około 2–3 sekund.

Parametry można konfigurować również wtedy, gdy czujnik nie jest zasilany. Odczyt danych diagnostycznych przez NFC jest jednak wiarygodny wyłącznie przy włączonym zasilaniu urządzenia.

Diagnostyka i aktualizacja

W przypadku awarii elementu pomiarowego CO₂ lub TVOC po upływie 60 sekund na odpowiednie wyjście podawana jest skonfigurowana wartość maksymalna. Oprogramowanie sprzętowe może być aktualizowane za pomocą aplikacji Siemens Quick Config na komputer PC i standardowego kabla USB.

Podłączenie i okablowanie

• G, G0 – zasilanie 24 V AC SELV lub 15...35 V DC.
• X1 – wyjście sygnałowe pomiaru CO₂.
• X2 – wyjście sygnałowe pomiaru TVOC.
• Dostępne sygnały wyjściowe: 0...5 V, 0...10 V, 2...10 V DC, 0...10 mA, 0...20 mA lub 4...20 mA.
• Maksymalne obciążenie wyjścia napięciowego: 1 mA.
• Maksymalna rezystancja obciążenia wyjścia prądowego: 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².

Do linii zasilających wymagana jest skrętka. W środowiskach narażonych na zakłócenia elektromagnetyczne należy stosować kable ekranowane. Dopuszczalne długości przewodów należy dobierać zgodnie z dokumentacją sterownika, regulatora lub modułu I/O.

Dane techniczne

• Model: QPA2260.
• Numer magazynowy: S55720-S671.
• Mierzone wielkości: CO₂ i TVOC.
• Liczba wyjść: 2.
• Wyświetlacz: brak.
• Wskaźnik jakości powietrza: tak, LED.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC SELV, ewentualnie klasa 2 w USA.
• Częstotliwość: 50/60 Hz przy zasilaniu 24 V AC.
• Pobór mocy przy 24 V AC: 1,4 VA dla napięciowego sygnału wyjściowego lub 2,5 VA dla prądowego sygnału wyjściowego.
• Zakres pomiarowy CO₂: 400...5000 ppm.
• Dokładność CO₂ przy 23°C i 1013 hPa: ≤ ±(30 ppm + 3% wartości zmierzonej).
• Stała czasowa t63 dla CO₂: < 5 min.
• Długoterminowy dryft CO₂: typowo < ±5% zakresu pomiarowego w ciągu 5 lat.
• Okres bez wymaganej ponownej kalibracji CO₂: 8 lat.
• Zakres pomiarowy TVOC: 0...45 450 µg/m³ lub 0...9999 ppb.
• Domyślny zakres TVOC: 5000 µg/m³ lub 1100 ppb.
• Dokładność TVOC dla 150...600 µg/m³: ±(20 µg/m³ + 15% wartości zmierzonej).
• Dokładność TVOC dla 600...2000 µg/m³: ±(20 µg/m³ + 20% wartości zmierzonej).
• Dokładność TVOC powyżej 2000 µg/m³: ±(20 µg/m³ + 25% wartości zmierzonej).
• Stała czasowa t63 TVOC: < 13 min przy reakcji powolnej, < 3,5 min przy reakcji średniej lub < 1 min przy reakcji szybkiej.
• Częstotliwość NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony: III.
• Zakres temperatury pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70°C.
• Maksymalna wysokość pracy: 3000 m.
• Materiał obudowy: poliwęglan.
• Kolor: biały RAL 9016.
• Klasa palności obudowy: UL94 V-0.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,17 kg.

Montaż

QPA2260 jest przeznaczony do montażu na ścianie. Może być instalowany na większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Zachować co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, w tym ścian zewnętrznych.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Podsumowanie

Siemens QPA2260 łączy pomiar CO₂ i TVOC z dwoma uniwersalnymi wyjściami analogowymi, kolorowym wskaźnikiem jakości powietrza oraz konfiguracją przez NFC. Model sprawdzi się w systemach HVAC i automatyki budynkowej obsługujących okresowo użytkowane pomieszczenia z regularnym dopływem świeżego powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Posiada zgodność UE (CE), UKCA, RCM, EAC oraz certyfikację UL873.
• Deklaracja środowiskowa produktu obejmuje zgodność z wymaganiami RoHS.
• Nie używać czujnika jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych przepisów oraz właściwych regulacji bezpieczeństwa.
• Zasilanie wymaga bezpiecznego transformatora niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej, i odpowiednio dobranego do poboru mocy czujnika.
• Zewnętrzne zabezpieczenie linii zasilającej powinien stanowić bezpiecznik zwłoczny maks. 10 A, wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródło zasilania z ograniczeniem prądu do maks. 10 A.
• Produkt jest przeznaczony do stosowania w pomieszczeniach, w temperaturze 0...50°C i wilgotności 0...85% r.h., bez kondensacji.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Nie dotykać wrażliwych elementów gołymi rękami ani narzędziami, ponieważ może to obniżyć dokładność pomiaru.
• Opary chemiczne o wysokim stężeniu i długi czas ekspozycji mogą powodować błędy pomiarowe.
• Nie wyrzucać produktu ani jego opakowania z odpadami komunalnymi. Przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
