QPA2260D/BK Pomieszczeniowy czujnik jakości powietrza CO2 i TVOC, CO2 400..5000 ppm, 2 wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, IP30, czarny, z wyświetlaczem

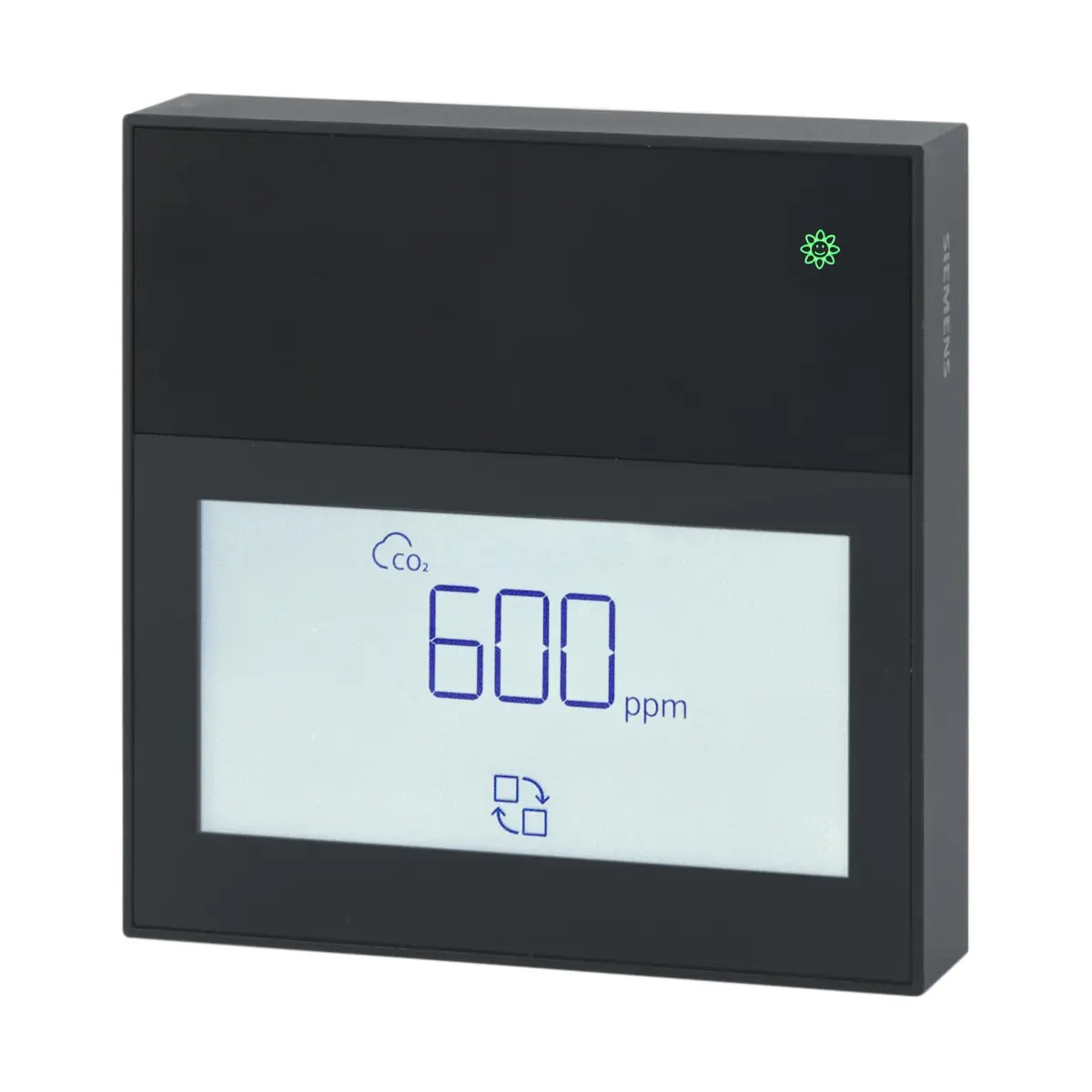

Siemens QPA2260D/BK (nr magazynowy S55720-S674) to aktywny, czarny czujnik pomieszczeniowy przeznaczony do pomiaru stężenia CO₂ oraz TVOC. Wyposażono go w dotykowy wyświetlacz LCD, trójkolorowy wskaźnik jakości powietrza, dwa konfigurowalne wyjścia analogowe oraz komunikację NFC do uruchamiania i zmiany parametrów za pomocą aplikacji Siemens Quick Config.

Najważniejsze cechy

• Pomiar stężenia CO₂ w zakresie 400...5000 ppm.
• Pomiar TVOC w zakresie 0...9999 µg/m³ lub 0...9999 ppb.
• Jednokanałowy element pomiarowy CO₂ typu NDIR z automatyczną kalibracją linii bazowej ABC.
• Półprzewodnikowy element pomiarowy TVOC z tlenku metalu, z wbudowanym mechanizmem kompensacji.
• Dotykowy wyświetlacz LCD do lokalnej prezentacji wartości CO₂ lub TVOC.
• Wskaźnik jakości powietrza LED: zielony – jakość dobra, pomarańczowy – przeciętna, czerwony – niedobra.
• 2 wyjścia analogowe: osobne dla CO₂ i TVOC.
• Konfigurowany typ sygnału: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA DC.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config, również bez zasilania czujnika.
• Obudowa w kolorze czarnym RAL 9005.
• Spełnia wymagania standardów RESET klasy B i WELL.

Zastosowanie

QPA2260D/BK jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz systemów automatyki budynkowej, w których wartości stężenia CO₂ i TVOC są wykorzystywane do monitorowania i regulacji jakości powietrza w pomieszczeniach.

Zastosowany jednokanałowy czujnik CO₂ NDIR jest odpowiedni przede wszystkim do pomieszczeń użytkowanych okresowo i regularnie zaopatrywanych w świeże powietrze. Przykładowe miejsca zastosowania obejmują:

• biura oraz sale spotkań i konferencyjne,
• sale lekcyjne i szkoleniowe,
• pokoje hotelowe,
• powierzchnie handlowe,
• hole i recepcje,
• przestrzenie przeznaczone na wydarzenia,
• toalety i szatnie,
• kliniki oraz centra fitness i odnowy biologicznej.

Funkcje i działanie

Pomiar CO₂

Czujnik mierzy stężenie dwutlenku węgla metodą niedyspersyjnej absorpcji podczerwieni NDIR. Wynik pomiaru jest przekształcany na proporcjonalny sygnał analogowy dostępny na wyjściu X1.

Automatyczna kalibracja linii bazowej ABC wykorzystuje wartość bazową 400 ppm. Dla jej prawidłowego działania pomieszczenie powinno być użytkowane okresowo i co najmniej raz w tygodniu zaopatrywane w świeże powietrze o typowym stężeniu około 400 ppm. Cykl kalibracji wynosi 180 godzin (7,5 dnia).

Pomiar TVOC

Stężenie całkowitej zawartości lotnych związków organicznych jest określane za pomocą półprzewodnikowego elementu pomiarowego z tlenku metalu. Czujnik mierzy mieszaninę gazów TVOC i nie rozróżnia poszczególnych gazów. Wbudowany mechanizm kompensacji eliminuje potrzebę ponownej kalibracji i konserwacji elementu pomiarowego. Sygnał proporcjonalny do zmierzonej wartości jest dostępny na wyjściu X2.

Wyświetlacz i wskaźnik jakości powietrza

Dotykowy wyświetlacz LCD może prezentować CO₂ w ppm albo TVOC w µg/m³ lub ppb. Użytkownik może skonfigurować główną wartość pomiarową, rozdzielczość wskazania, podświetlenie, jego jasność i czas wyłączenia oraz tryb standardowy lub energooszczędny.

• Zielona dioda LED – dobra jakość powietrza.
• Pomarańczowa dioda LED – przeciętna jakość powietrza.
• Czerwona dioda LED – niedobra jakość powietrza.

Reakcja na usterkę

W przypadku awarii elementu pomiarowego CO₂ lub TVOC po upływie 60 sekund odpowiednie wyjście przyjmuje skonfigurowaną wartość maksymalną, a na wyświetlaczu LCD pojawia się skonfigurowana maksymalna wartość danego pomiaru.

Konfiguracja i uruchomienie

Czujnik jest dostarczany ze wstępnie skonfigurowanymi parametrami i jest gotowy do użycia. Ustawienia można odczytywać i zmieniać za pomocą aplikacji Siemens Quick Config na smartfonie obsługującym NFC.

• Konfiguracja parametrów jest możliwa także wtedy, gdy czujnik nie jest zasilany i znajduje się w opakowaniu.
• Maksymalna odległość smartfona od anteny NFC czujnika wynosi 2 cm.
• Wymiana danych trwa około 2–3 sekund.
• Możliwe jest odczytywanie, zmienianie i pobieranie parametrów oraz importowanie i eksportowanie ich w formacie JSON.
• Dostęp do konfiguracji może być chroniony kodem PIN.
• Aktualizacja oprogramowania sprzętowego jest obsługiwana przez aplikację Siemens Quick Config na komputer PC i standardowy kabel USB.

Odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie wtedy, gdy urządzenie jest zasilone.

Podłączenie i okablowanie

• G, G0 – zasilanie 24 V AC (SELV) lub 15...35 V DC.
• X1 – analogowy sygnał wyjściowy CO₂.
• X2 – analogowy sygnał wyjściowy TVOC.
• Dostępne sygnały wyjściowe: 0...5 V, 0...10 V, 2...10 V DC, 0...10 mA, 0...20 mA lub 4...20 mA.
• Maksymalne obciążenie wyjścia napięciowego: 1 mA.
• Maksymalna rezystancja obciążenia wyjścia prądowego: 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Do linii zasilających wymagana jest skrętka.
• W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować kable ekranowane.
• Dopuszczalną długość kabli należy ustalić na podstawie dokumentacji sterownika, regulatora lub modułu I/O.

Dane techniczne

Identyfikacja i wykonanie

• Model: QPA2260D/BK.
• Numer magazynowy: S55720-S674.
• Mierzone wielkości: CO₂ i TVOC.
• Liczba wyjść analogowych: 2.
• Wyświetlacz wartości pomiarowych: tak.
• Wskaźnik jakości powietrza: tak.
• Kolor: czarny, RAL 9005.
• Materiał obudowy: poliwęglan.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,19 kg.

Zasilanie

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC i napięciowym sygnale wyjściowym: 1,9 VA.
• Pobór mocy przy 24 V AC i prądowym sygnale wyjściowym: 3 VA.

Parametry pomiaru CO₂

• Zakres pomiarowy: 400...5000 ppm.
• Dokładność przy 23°C i 1013 hPa: ≤ ±(30 ppm + 3% wartości zmierzonej).
• Maksymalna rozdzielczość wyświetlacza: 10 ppm.
• Stała czasowa t63: <5 min.
• Typowy dryft długoterminowy: <±5% zakresu pomiarowego przez 5 lat.
• Okres bez wymaganej ponownej kalibracji: 8 lat.

Parametry pomiaru TVOC

• Zakres pomiarowy: 0...9999 µg/m³ lub 0...9999 ppb.
• Domyślny zakres: 5000 µg/m³ (1100 ppb).
• Dokładność w zakresie 150...600 µg/m³: ±(20 µg/m³ + 15% wartości zmierzonej).
• Dokładność w zakresie 600...2000 µg/m³: ±(20 µg/m³ + 20% wartości zmierzonej).
• Dokładność powyżej 2000 µg/m³: ±(20 µg/m³ + 25% wartości zmierzonej).
• Maksymalna rozdzielczość wyświetlacza: 50 µg/m³ lub 10 ppb.
• Stała czasowa t63: <13 min dla reakcji wolnej, <3,5 min dla reakcji średniej i <1 min dla reakcji szybkiej.

Komunikacja i warunki pracy

• Częstotliwość NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Maksymalna wysokość pracy: 3000 m.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: <95% r.h..

Montaż

QPA2260D/BK jest przeznaczony do montażu na ścianie. Urządzenie składa się z części czujnikowej z elektroniką oraz płytki montażowej z zaciskami. Może być instalowane z większością dostępnych na rynku okrągłych lub kwadratowych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy umieścić co najmniej 50 cm od najbliższej sąsiedniej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie montować nad źródłami ciepła, w ich pobliżu, obok lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, w tym ścian zewnętrznych.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Podsumowanie

Siemens QPA2260D/BK łączy pomiar CO₂ i TVOC, lokalny wyświetlacz LCD, trójkolorowy wskaźnik jakości powietrza oraz dwa konfigurowalne wyjścia analogowe. Konfiguracja przez NFC, możliwość dopasowania zakresów i rodzaju sygnałów oraz czarna obudowa RAL 9005 pozwalają zastosować urządzenie w nowoczesnych instalacjach HVAC i automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM, certyfikację UL 873 oraz zgodność EAC.
• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Deklaracja środowiskowa produktu potwierdza zgodność z RoHS.
• Czujnika nie wolno stosować jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej. Transformator należy dobrać do poboru mocy czujnika.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Urządzenie jest przeznaczone wyłącznie do zastosowań w pomieszczeniach, w temperaturze 0...50°C i przy wilgotności 0...85% r.h. bez kondensacji.
• Należy unikać długotrwałego narażenia czujnika na wysokie stężenia oparów chemicznych oraz bezpośredniego kontaktu z substancjami chemicznymi.
• Nie dotykać wrażliwych elementów pomiarowych gołymi rękami ani narzędziami, ponieważ może to obniżyć dokładność pomiaru.
• Nie wyrzucać produktu ani jego opakowania z odpadami komunalnymi. Należy przekazać je do oddzielnych punktów zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
