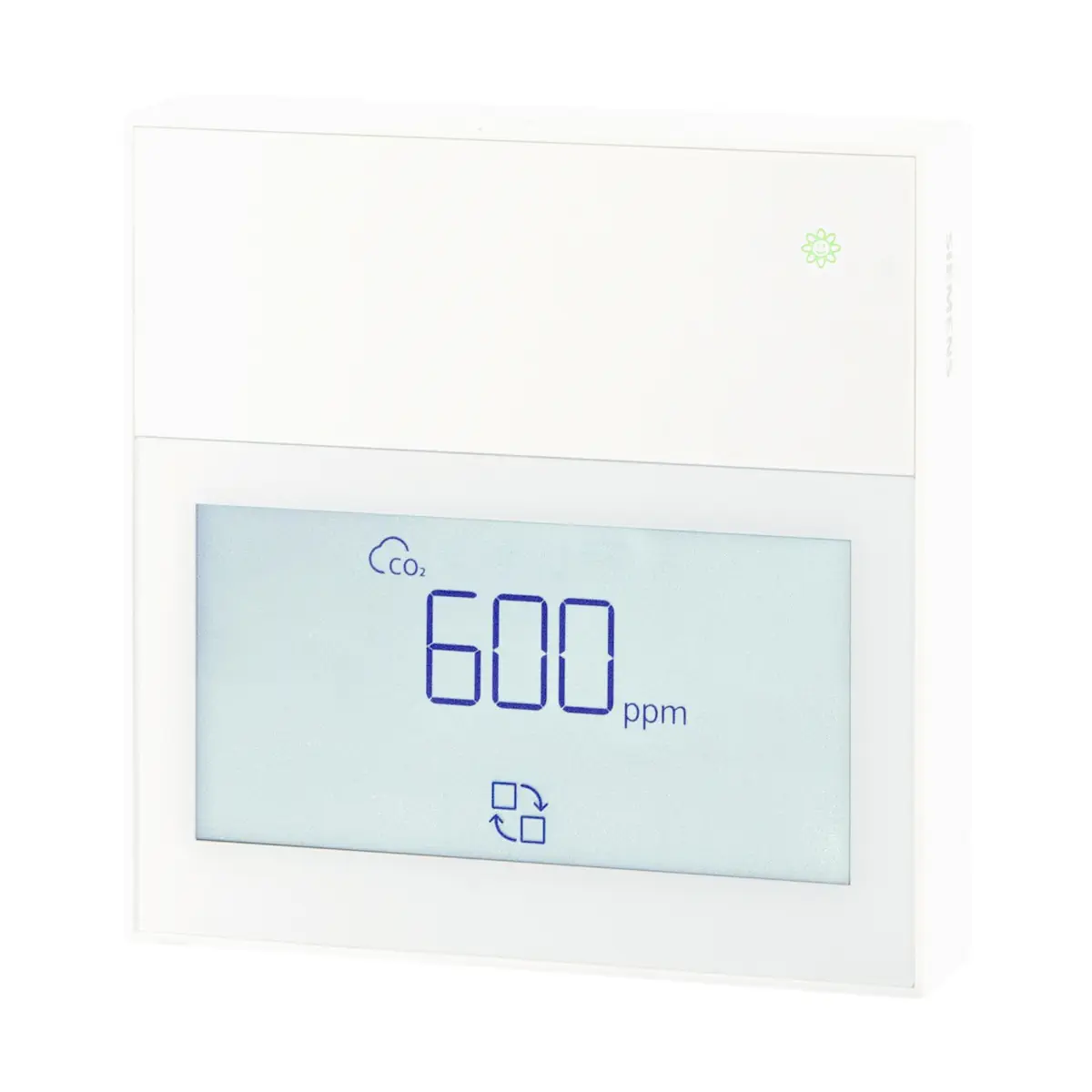

QPA2260D Pomieszczeniowy czujnik jakości powietrza CO2 i TVOC, CO2 400..5000 ppm, 2 wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, IP30, biały, z wyświetlaczem

Siemens QPA2260D to aktywny czujnik pomieszczeniowy przeznaczony do pomiaru stężenia CO₂ oraz TVOC. Model wyposażono w dotykowy wyświetlacz LCD, dwukolorowy zestaw wyjść analogowych oraz wskaźnik jakości powietrza LED. Konfiguracja parametrów odbywa się przez NFC za pomocą aplikacji Siemens Quick Config.

Najważniejsze cechy

• Pomiar stężenia CO₂ w zakresie 400...5000 ppm.
• Pomiar TVOC w zakresie 0...9999 µg/m³ lub 0...9999 ppb.
• Jednokanałowy element pomiarowy CO₂ typu NDIR z automatyczną kalibracją linii bazowej ABC.
• Półprzewodnikowy element pomiarowy TVOC z tlenku metalu.
• Dotykowy wyświetlacz LCD do lokalnego prezentowania wyników pomiarów.
• Wskaźnik jakości powietrza LED: zielony oznacza jakość dobrą, pomarańczowy przeciętną, a czerwony niedobrą.
• Dwa wyjścia analogowe: osobne dla CO₂ i TVOC.
• Konfigurowane sygnały wyjściowe: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Konfiguracja przez NFC, również bez zasilania czujnika.
• Biała obudowa w kolorze RAL 9016.
• Numer magazynowy: S55720-S673.

Zastosowanie

Czujnik QPA2260D jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz systemów automatyki budynkowej. Dostarcza sygnały proporcjonalne do zmierzonego stężenia CO₂ i całkowitej zawartości lotnych związków organicznych.

Zastosowany jednokanałowy element NDIR z funkcją ABC sprawdza się w pomieszczeniach użytkowanych okresowo, do których regularnie doprowadzane jest świeże powietrze. Przykładowe miejsca zastosowania obejmują:

• biura, sale spotkań i sale konferencyjne,
• sale lekcyjne i szkoleniowe,
• pokoje hotelowe,
• hole i recepcje,
• powierzchnie handlowe,
• przestrzenie przeznaczone na wydarzenia.

Model spełnia wymagania standardów RESET klasy B oraz WELL dotyczące pomiaru jakości powietrza.

Funkcje i działanie

Pomiar CO₂

Stężenie dwutlenku węgla mierzone jest metodą absorpcji podczerwieni NDIR. Sygnał wyjściowy jest proporcjonalny do zawartości CO₂ w powietrzu.

Automatyczna kalibracja linii bazowej ABC wykorzystuje wartość 400 ppm odpowiadającą świeżemu powietrzu. Dla prawidłowego działania tej funkcji pomieszczenie nie powinno być zajmowane bez przerwy i musi być zaopatrywane w świeże powietrze co najmniej raz w tygodniu. Cykl kalibracji wynosi 180 godzin, czyli 7,5 dnia.

Pomiar TVOC

Czujnik określa całkowite stężenie mieszaniny lotnych związków organicznych za pomocą półprzewodnikowego elementu z tlenku metalu. Wskazuje łączne stężenie TVOC i nie rozróżnia poszczególnych gazów. Wbudowany mechanizm kompensacji sprawia, że element TVOC nie wymaga konserwacji ani ponownej kalibracji.

Wyświetlacz i wskaźnik jakości powietrza

Dotykowy wyświetlacz LCD umożliwia lokalne prezentowanie wartości CO₂ w ppm oraz TVOC w µg/m³ lub ppb. Dostępne są tryby standardowy i oszczędzania energii, a parametry podświetlenia i czasu przejścia w tryb uśpienia można konfigurować.

• Zielona dioda LED – dobra jakość powietrza.
• Pomarańczowa dioda LED – przeciętna jakość powietrza.
• Czerwona dioda LED – niedobra jakość powietrza.

Konfiguracja NFC

Parametry czujnika można odczytywać i zapisywać za pomocą aplikacji Siemens Quick Config na smartfonie obsługującym NFC. Podczas komunikacji telefon należy umieścić w odległości maksymalnie 2 cm od anteny czujnika. Wymiana danych trwa około 2–3 sekund.

Konfiguracja parametrów jest możliwa także wtedy, gdy czujnik nie jest zasilany. Aplikacja pozwala między innymi ustawić zakresy wyjść, typ sygnału, wartości graniczne wskaźnika jakości powietrza, jednostkę TVOC, przesunięcia pomiarowe oraz ochronę kodem PIN.

Podłączenie i okablowanie

• G, G0 – zasilanie 24 V AC SELV lub 15...35 V DC.
• X1 – wyjście sygnałowe pomiaru CO₂.
• X2 – wyjście sygnałowe pomiaru TVOC.

Każde wyjście może pracować jako sygnał 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA DC. Dla wyjść napięciowych maksymalny prąd wynosi 1 mA, natomiast dla wyjść prądowych maksymalna rezystancja obciążenia wynosi 500 Ω.

Zaciski śrubowe umożliwiają podłączenie przewodów: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm². Do linii zasilających wymagana jest skrętka. W środowiskach narażonych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.

Dane techniczne

• Model: QPA2260D.
• Numer magazynowy: S55720-S673.
• Mierzone parametry: CO₂ i TVOC.
• Liczba wyjść: 2.
• Wyświetlacz wartości pomiarowych: tak, dotykowy LCD.
• Wskaźnik jakości powietrza: tak, LED.
• Zakres pomiarowy CO₂: 400...5000 ppm.
• Dokładność CO₂ przy 23°C i 1013 hPa: ≤ ±(30 ppm + 3% zmierzonej wartości).
• Stała czasowa t63 dla CO₂: <5 min.
• Dryft długoterminowy CO₂: <±5% zakresu pomiarowego w ciągu 5 lat typowo.
• Okres bez wymaganej ponownej kalibracji CO₂: 8 lat.
• Zakres pomiarowy TVOC: 0...9999 µg/m³ lub 0...9999 ppb.
• Domyślny zakres TVOC: 5000 µg/m³ lub 1100 ppb.
• Dokładność TVOC dla 150...600 µg/m³: ±(20 µg/m³ + 15% zmierzonej wartości).
• Dokładność TVOC dla 600...2000 µg/m³: ±(20 µg/m³ + 20% zmierzonej wartości).
• Dokładność TVOC powyżej 2000 µg/m³: ±(20 µg/m³ + 25% zmierzonej wartości).
• Rozdzielczość wyświetlania TVOC: maksymalnie 50 µg/m³ lub 10 ppb.
• Stała czasowa t63 TVOC: <13 min w trybie wolnym, <3,5 min w trybie średnim lub <1 min w trybie szybkim.
• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC SELV.
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,9 VA dla napięciowego sygnału wyjściowego lub 3 VA dla prądowego sygnału wyjściowego.
• Komunikacja NFC: 13,56 MHz.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Warunki pracy: 0...50°C, 0...85% wilgotności względnej, bez kondensacji.
• Maksymalna wysokość pracy: 3000 m.
• Wymiary: 88 × 88 × 22 mm.
• Materiał obudowy: poliwęglan.
• Kolor: biały RAL 9016.
• Klasa palności obudowy: UL94 V-0.
• Waga z opakowaniem: 0,19 kg.

Montaż

QPA2260D jest przeznaczony wyłącznie do montażu na ścianie. Może być instalowany na większości dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Zachować co najmniej 50 cm od najbliższej sąsiedniej ściany.
• Nie montować we wnękach, na półkach, za zasłonami ani za drzwiami.
• Nie instalować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego nasłonecznienia i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Uszczelnić zakończenie korytka przy czujniku, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.

Podsumowanie

Siemens QPA2260D łączy pomiar CO₂ i TVOC z lokalnym wyświetlaniem wyników, sygnalizacją jakości powietrza oraz dwoma konfigurowalnymi wyjściami analogowymi. Komunikacja NFC ułatwia uruchomienie i zmianę parametrów, a czujnik NDIR z automatyczną kalibracją ABC jest przeznaczony do okresowo użytkowanych pomieszczeń z regularnym dopływem świeżego powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM i EAC oraz certyfikację UL873.
• Urządzenie jest zgodne z normą produktu IEC/EN 60730-1.
• Deklaracja środowiskowa produktu potwierdza między innymi zgodność z wymaganiami RoHS.
• Czujnika nie wolno stosować jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Urządzenie jest przeznaczone do stosowania wyłącznie w pomieszczeniach, w warunkach 0...50°C i 0...85% wilgotności względnej bez kondensacji.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej.
• Zewnętrzne zabezpieczenie linii zasilającej powinien stanowić bezpiecznik zwłoczny maks. 10 A, wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródło zasilania z ograniczeniem prądu do maks. 10 A.
• Należy przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa.
• Nie dotykać wrażliwych elementów pomiarowych gołymi rękami ani narzędziami. Unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi oraz długotrwałego oddziaływania oparów chemicznych o wysokim stężeniu.
• Odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie wtedy, gdy urządzenie jest zasilone.
• Produktu ani jego opakowania nie wolno wyrzucać z odpadami komunalnymi. Należy przekazać je do odpowiedniego punktu selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
