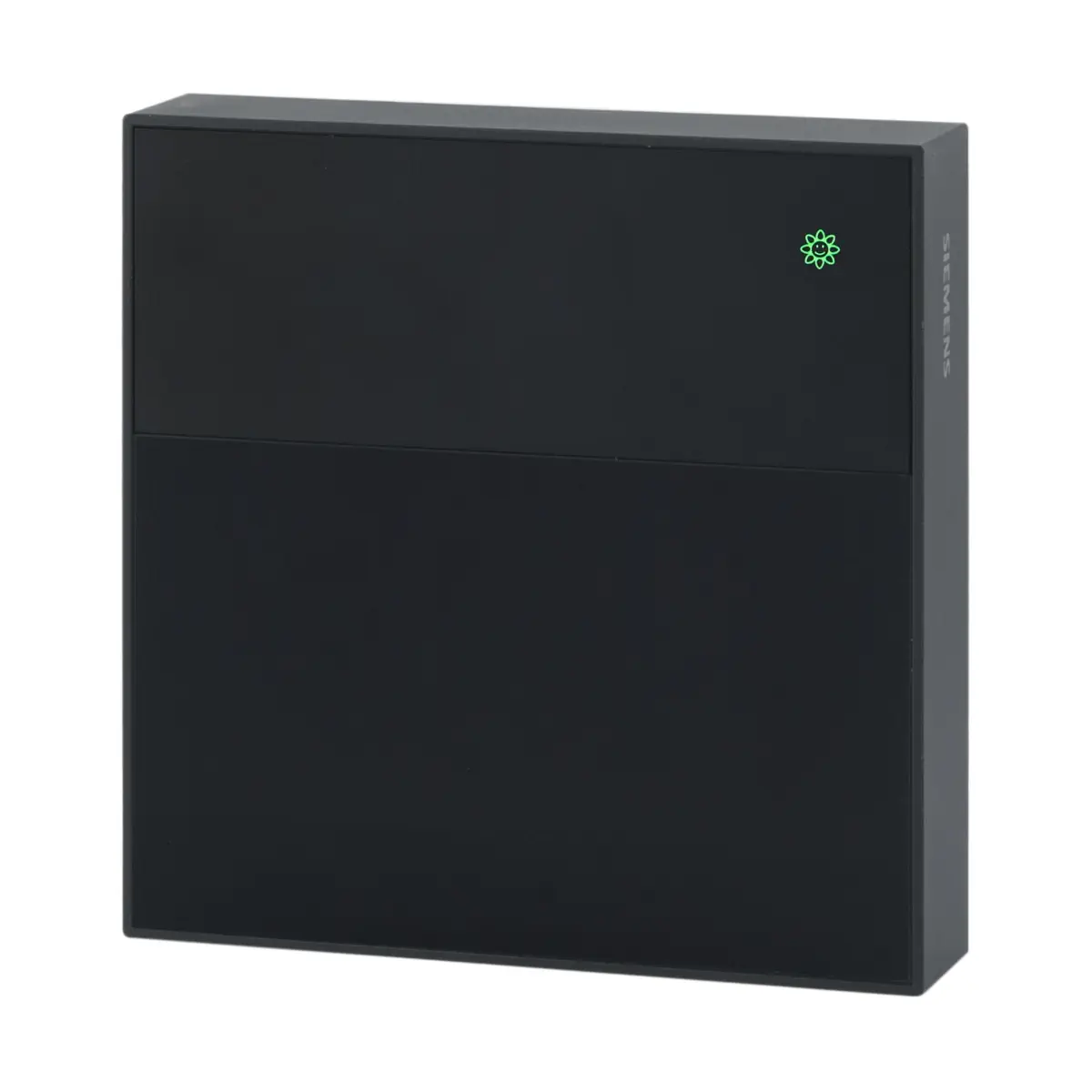

QPA2360/BK Pomieszczeniowy czujnik CO2, temperatury i wilgotności, CO2 400..5000 ppm, 0..50 [°C], 0..95% r.h., 3 wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, IP30, czarny

Siemens QPA2360/BK to aktywny, czarny czujnik pomieszczeniowy przeznaczony do jednoczesnego pomiaru temperatury, wilgotności względnej oraz stężenia CO₂. Model wyposażono w trzy konfigurowalne wyjścia analogowe, wskaźnik jakości powietrza LED oraz komunikację NFC do uruchamiania i zmiany parametrów. Urządzenie nie posiada wyświetlacza wartości pomiarowych.

Najważniejsze cechy

• Jednoczesny pomiar temperatury, wilgotności względnej i CO₂.
• Zakres pomiaru temperatury: 0...50°C.
• Zakres pomiaru wilgotności względnej: 0...100% r.h..
• Zakres pomiaru CO₂: 400...5000 ppm.
• Jednokanałowy element pomiarowy CO₂ typu NDIR z automatyczną kalibracją linii bazowej ABC.
• Cyfrowy pojemnościowy element pomiarowy wilgotności.
• 3 wyjścia analogowe dla temperatury, wilgotności i CO₂.
• Konfigurowany typ sygnału: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Wskaźnik jakości powietrza LED: zielony, pomarańczowy lub czerwony.
• Konfiguracja za pomocą aplikacji Siemens Quick Config i komunikacji NFC.
• Brak lokalnego wyświetlacza wartości pomiarowych.
• Obudowa w kolorze czarnym RAL 9005.
• Numer magazynowy: S55720-S676.
• Spełnia wymagania standardów RESET klasy B i WELL.

Zastosowanie

Czujnik QPA2360/BK jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz do współpracy z systemami automatyki budynkowej i układami regulacyjnymi. Dostarcza analogowe sygnały odpowiadające zmierzonej temperaturze, wilgotności względnej i stężeniu CO₂.

Jednokanałowy czujnik CO₂ typu NDIR z funkcją ABC jest odpowiedni do pomieszczeń użytkowanych okresowo, w których zaplanowano regularny dopływ świeżego powietrza. Przykładowe zastosowania obejmują:

• biura,
• sale spotkań i konferencyjne,
• sale lekcyjne i szkoleniowe,
• pokoje hotelowe,
• powierzchnie handlowe.

Funkcje i działanie

Pomiar temperatury

Temperatura jest mierzona za pomocą elementu NTC 10k. Wynik pomiaru jest przekształcany na liniowy sygnał analogowy odpowiadający domyślnemu zakresowi 0...50°C. Minimalną i maksymalną wartość zakresu oraz przesunięcie pomiarowe można konfigurować w aplikacji Quick Config.

Pomiar wilgotności względnej

Wilgotność względna jest mierzona za pomocą cyfrowego pojemnościowego elementu pomiarowego. Sygnał wyjściowy odpowiada domyślnemu zakresowi 0...100% r.h.. Zakres i przesunięcie pomiarowe można dostosować poprzez NFC.

Pomiar CO₂

Stężenie CO₂ jest mierzone metodą absorpcji podczerwieni przy użyciu jednokanałowego elementu NDIR. Zakres pomiarowy modelu wynosi 400...5000 ppm.

Funkcja automatycznej kalibracji linii bazowej ABC wykorzystuje wartość odniesienia 400 ppm. Jej cykl kalibracyjny wynosi 180 godzin, czyli 7,5 dnia. Dla prawidłowego działania pomieszczenie nie może być stale zajęte i powinno być zaopatrywane w świeże powietrze o typowym stężeniu około 400 ppm co najmniej raz w tygodniu.

Wskaźnik jakości powietrza

• Zielony – dobra jakość powietrza.
• Pomarańczowy – przeciętna jakość powietrza.
• Czerwony – niedobra jakość powietrza.

Domyślna górna granica poziomu „dobra” wynosi 900 ppm, a poziomu „przeciętna” 1500 ppm. Progi oraz działanie wskaźnika można zmieniać w aplikacji Quick Config.

Konfiguracja i uruchomienie

Czujnik jest dostarczany ze skonfigurowanymi parametrami domyślnymi i jest gotowy do użycia. Konfiguracja odbywa się za pomocą aplikacji Siemens Quick Config na smartfonie obsługującym NFC.

• Parametry można odczytywać i zapisywać również wtedy, gdy czujnik nie jest zasilany.
• Maksymalna odległość smartfona od anteny NFC czujnika wynosi 2 cm.
• Wymiana danych trwa około 2–3 sekund.
• Możliwe jest włączenie ochrony kodem PIN.
• Listę parametrów można importować i eksportować w formacie JSON.
• Odczyt diagnostyczny przez NFC jest wiarygodny tylko przy zasilonym urządzeniu.
• Oprogramowanie sprzętowe można aktualizować za pomocą aplikacji Siemens Quick Config na komputerze PC i standardowego kabla USB.

Podłączenie i okablowanie

• G, G0 – zasilanie 24 V AC lub 15...35 V DC.
• X1 – wyjście sygnałowe temperatury.
• X2 – wyjście sygnałowe wilgotności względnej.
• X3 – wyjście sygnałowe CO₂.
• Obsługiwane sygnały: 0...5 V, 0...10 V, 2...10 V DC, 0...10 mA, 0...20 mA oraz 4...20 mA.
• Maksymalne obciążenie wyjścia napięciowego: 1 mA.
• Maksymalna rezystancja obciążenia wyjścia prądowego: 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Dopuszczalne długości kabli należy określić zgodnie z dokumentacją sterownika, regulatora lub modułu I/O.
• Do linii zasilających wymagana jest skrętka. W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.

Dane techniczne

Zasilanie

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC SELV.
• Częstotliwość przy 24 V AC: 50/60 Hz.
• Pobór mocy przy wyjściu napięciowym: 1,3 VA.
• Pobór mocy przy wyjściu prądowym: 2,7 VA.

Pomiar temperatury

• Zakres pomiarowy i zastosowania: 0...50°C.
• Element pomiarowy: NTC 10k.
• Dokładność dla wyjścia napięciowego: typowo ±0,2 K przy 23°C, ±0,4 K w zakresie 15...35°C oraz ±0,7 K w zakresie 5...50°C.
• Dokładność dla wyjścia prądowego: typowo ±0,3 K przy 23°C, ±0,4 K w zakresie 15...35°C oraz ±0,7 K w zakresie 5...50°C.
• Stała czasowa t63 dla wersji bez wyświetlacza: poniżej 14 minut, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.

Pomiar wilgotności względnej

• Zakres pomiarowy: 0...100% r.h..
• Dokładność przy 23°C i w zakresie 30...70% r.h.: typowo ±2% r.h. dla wyjścia napięciowego i ±3% r.h. dla wyjścia prądowego.
• Zależność od temperatury: maks. 0,2% r.h./°C.
• Stała czasowa t63: poniżej 20 sekund.

Pomiar CO₂

• Technologia pomiarowa: jednokanałowy NDIR.
• Zakres pomiarowy: 400...5000 ppm.
• Dokładność przy 23°C i 1013 hPa: maks. ±(30 ppm + 3% wartości zmierzonej).
• Dryft długoterminowy: typowo poniżej ±5% zakresu pomiarowego w ciągu 5 lat.
• Stała czasowa t63: poniżej 5 minut.
• Ponowna kalibracja niewymagana przez 8 lat.

Obudowa i warunki pracy

• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Wymiary: 88 × 88 × 22 mm.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony elektrycznej: III.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Maksymalna wysokość pracy: 3000 m.
• Temperatura transportu i składowania: -25...+70°C.
• Klasa palności obudowy według UL94: V-0.

Montaż

Model QPA2360/BK jest przeznaczony do montażu na ścianie. Może być instalowany z większością dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody można doprowadzić od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy umieścić w odległości co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie montować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych części budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Podsumowanie

Siemens QPA2360/BK łączy pomiar temperatury, wilgotności względnej i CO₂ w jednej czarnej obudowie. Trzy konfigurowalne wyjścia analogowe umożliwiają współpracę z systemami automatyki budynkowej, a komunikacja NFC usprawnia konfigurację parametrów bez konieczności zasilania urządzenia. Wskaźnik LED zapewnia lokalną, czytelną informację o jakości powietrza mimo braku wyświetlacza wartości liczbowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM, zgodność euroazjatycką EAC oraz certyfikację UL873.
• Urządzenie jest zgodne z normą produktu IEC/EN 60730-1 i jest przeznaczone do środowisk mieszkalnych, komercyjnych i przemysłowych.
• Deklaracja środowiskowa produktu potwierdza zgodność z wymaganiami RoHS.
• Czujnika nie wolno stosować jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa.
• Zasilanie musi spełniać wymagania SELV. Przy zastosowaniu transformatora wymagane są oddzielne uzwojenia i przystosowanie do pracy ciągłej.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnątrz pomieszczeń, w temperaturze 0...50°C i wilgotności 0...85% r.h. bez kondensacji.
• Należy przestrzegać dopuszczalnego miejsca i sposobu montażu, aby uniknąć błędów pomiarowych spowodowanych źródłami ciepła, promieniowaniem słonecznym, przeciągami lub przepływem powietrza przez korytka kablowe.
• Opary chemiczne o wysokim stężeniu i długim czasie oddziaływania mogą powodować błędy pomiarowe. Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi.
• Nie dotykać wrażliwych elementów pomiarowych gołymi rękami ani narzędziami, ponieważ może to obniżyć dokładność pomiaru.
• Produktu ani jego opakowania nie należy usuwać z odpadami komunalnymi. Należy przekazać je do oddzielnego punktu zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami.
