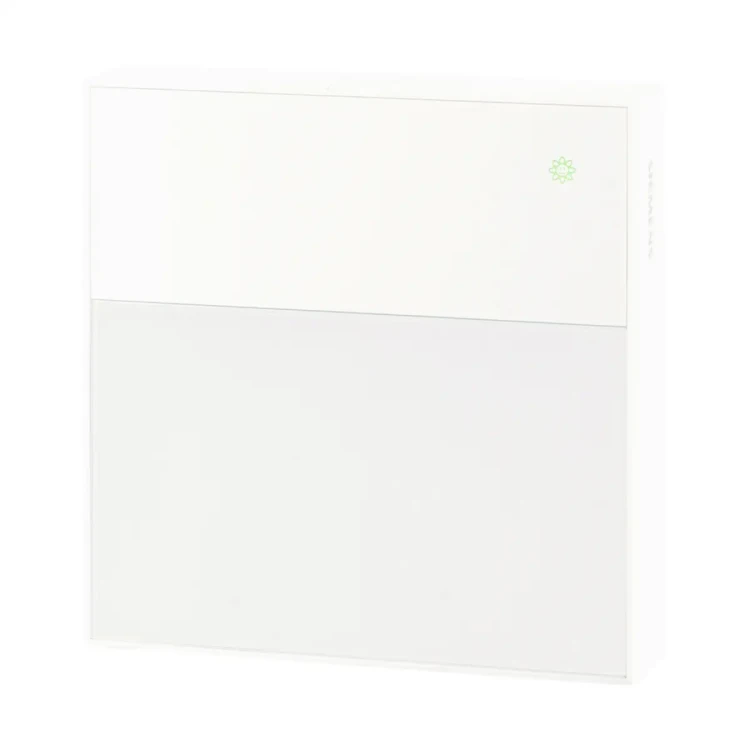

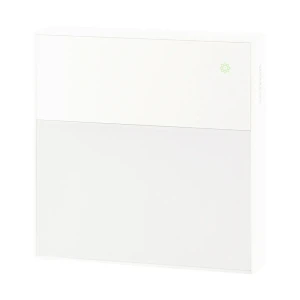

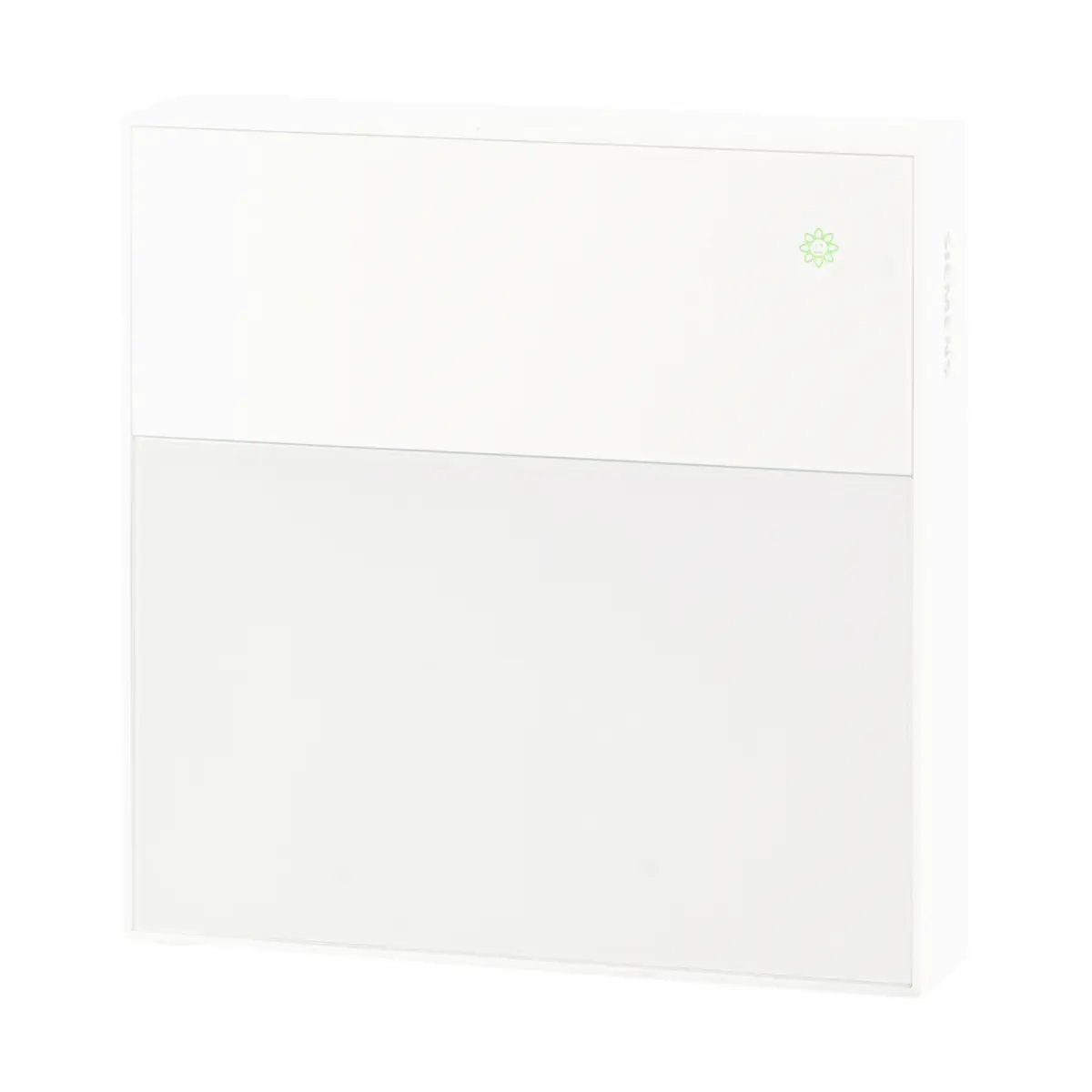

QPA2360 Pomieszczeniowy czujnik CO2, temperatury i wilgotności, CO2 400..5000 ppm, 0..50 [°C], 0..95% r.h., 3 wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, IP30, biały

Siemens QPA2360 to aktywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury, wilgotności względnej oraz stężenia CO₂. Model wyposażono w trzy konfigurowalne wyjścia analogowe, wskaźnik jakości powietrza LED oraz komunikację NFC do uruchamiania i zmiany parametrów. Czujnik ma białą obudowę i jest przeznaczony do montażu na ścianie.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50 °C.
• Pomiar wilgotności względnej w zakresie 0...100% r.h..
• Pomiar CO₂ w zakresie 400...5000 ppm.
• Jednokanałowy element pomiarowy CO₂ typu NDIR z automatyczną kalibracją linii bazowej ABC.
• Trzy wyjścia analogowe: X1 – temperatura, X2 – wilgotność względna, X3 – CO₂.
• Obsługiwane sygnały wyjściowe: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA DC.
• Wskaźnik jakości powietrza LED: zielony, pomarańczowy lub czerwony.
• Konfiguracja za pomocą aplikacji Siemens Quick Config i komunikacji NFC 13,56 MHz.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Model bez wyświetlacza wartości pomiarowych.
• Biała obudowa w kolorze RAL 9016.
• Spełnia wymagania standardów RESET klasy B i WELL dotyczące modeli z pomiarem jakości powietrza.

Zastosowanie

Czujnik QPA2360 jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz systemów automatyki budynkowej. Dostarcza sygnały pomiarowe wykorzystywane przez sterowniki i układy regulacyjne do nadzorowania warunków panujących w pomieszczeniu.

Jednokanałowy czujnik CO₂ NDIR z funkcją ABC najlepiej sprawdza się w pomieszczeniach użytkowanych okresowo, w których co najmniej raz w tygodniu zapewniany jest dopływ świeżego powietrza o typowym stężeniu CO₂ wynoszącym około 400 ppm.

Przykładowe miejsca zastosowania:

• biura oraz sale spotkań i konferencyjne,
• sale lekcyjne i szkoleniowe,
• pokoje hotelowe,
• hole i recepcje,
• powierzchnie handlowe,
• kliniki, centra fitness i obiekty odnowy biologicznej.

Funkcje i działanie

Pomiar temperatury

Temperatura jest mierzona za pomocą elementu NTC 10k. Wynik pomiaru przetwarzany jest na liniowy sygnał analogowy dostępny na zacisku X1. Domyślny zakres 0...50 °C można zmienić, ustawiając minimalną i maksymalną wartość procesową w aplikacji Quick Config.

Pomiar wilgotności względnej

Model QPA2360 wykorzystuje cyfrowy, pojemnościowy element pomiarowy wilgotności względnej przeznaczony do standardowych zastosowań komfortowych. Sygnał pomiarowy jest dostępny na wyjściu X2. Zakres wartości procesowej można konfigurować przez NFC.

Pomiar CO₂

Stężenie CO₂ jest mierzone metodą niedyspersyjnej absorpcji promieniowania podczerwonego NDIR. Sygnał proporcjonalny do zmierzonego stężenia jest przekazywany przez wyjście X3.

Automatyczna kalibracja linii bazowej ABC wykorzystuje wartość odniesienia 400 ppm. Cykl kalibracji wynosi 180 godzin, czyli 7,5 dnia. Warunkiem prawidłowego działania tej funkcji jest okresowe użytkowanie pomieszczenia i zapewnienie dopływu świeżego powietrza co najmniej raz w tygodniu.

Wskaźnik jakości powietrza

Dioda LED przedstawia aktualny poziom jakości powietrza:

• zielona – jakość dobra,
• pomarańczowa – jakość przeciętna,
• czerwona – jakość niedobra.

Domyślna górna granica poziomu dobrego wynosi 900 ppm, a poziomu przeciętnego 1500 ppm. Granice oraz działanie wskaźnika można konfigurować.

Konfiguracja przez NFC

Aplikacja Siemens Quick Config umożliwia odczytywanie i zapisywanie parametrów, wybór typu sygnału wyjściowego, zmianę zakresów procesowych i przesunięć, konfigurację wskaźnika jakości powietrza, uruchomienie trybu testowego oraz ochronę ustawień kodem PIN.

Parametry można konfigurować również wtedy, gdy czujnik nie jest zasilany. Podczas wymiany danych smartfon z włączoną funkcją NFC należy umieścić w odległości maksymalnie 2 cm od anteny czujnika i przytrzymać przez około 2–3 sekundy.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC SELV lub 15...35 V DC.
• X1: wyjście temperatury.
• X2: wyjście wilgotności względnej.
• X3: wyjście CO₂.
• Obsługiwane sygnały: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA i 0...10 mA DC.
• Maksymalne obciążenie wyjścia napięciowego: 1 mA.
• Maksymalne obciążenie wyjścia prądowego: 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².

Do linii zasilających wymagana jest skrętka. W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane. Dopuszczalną długość przewodów należy ustalać zgodnie z dokumentacją podłączonego sterownika, regulatora lub modułu I/O.

Urządzenia współpracujące

• Sterowniki Desigo PXC4.., PXC5.. i PXC7...
• Moduły TXM1.8U.. i TXM1.8X...
• Sterownik Desigo Essentials ELC.E14 oraz moduł rozszerzeń EM.8U.
• Sterowniki pomieszczeniowe Desigo DXR2.. i DXR1...
• Inne sterowniki i urządzenia obsługujące aktywne sygnały analogowe dostępne w czujniku.

Dane techniczne

Informacje podstawowe

• Model: QPA2360.
• Numer magazynowy: S55720-S675.
• Mierzone wielkości: temperatura, wilgotność względna, CO₂.
• Liczba wyjść: 3.
• Wyświetlacz wartości pomiarowych: nie.
• Wskaźnik jakości powietrza: tak.
• Materiał obudowy: poliwęglan.
• Kolor: biały, RAL 9016.
• Wymiary: 88 × 88 × 22 mm.
• Waga z opakowaniem: 0,19 kg.

Zasilanie

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC SELV.
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC i napięciowym sygnale wyjściowym: 1,3 VA.
• Pobór mocy przy 24 V AC i prądowym sygnale wyjściowym: 2,7 VA.

Pomiar temperatury

• Zakres zastosowania i pomiaru: 0...50 °C.
• Element pomiarowy: NTC 10k.
• Dokładność dla wyjścia napięciowego: typowo ±0,2 K przy 23 °C, ±0,4 K w zakresie 15...35 °C i ±0,7 K w zakresie 5...50 °C.
• Dokładność dla wyjścia prądowego: typowo ±0,3 K przy 23 °C, ±0,4 K w zakresie 15...35 °C i ±0,7 K w zakresie 5...50 °C.
• Stała czasowa t63 dla wersji bez wyświetlacza: poniżej 14 minut, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.

Pomiar wilgotności względnej

• Zakres pomiarowy: 0...100% r.h..
• Zakres zastosowania: 0...95% r.h..
• Dokładność przy 23 °C, 24 V AC/DC i 30...70% r.h.: typowo ±2% r.h. dla wyjścia napięciowego oraz ±3% r.h. dla wyjścia prądowego.
• Zależność od temperatury: ≤0,2% r.h./°C.
• Stała czasowa t63: poniżej 20 sekund.

Pomiar CO₂

• Zakres pomiarowy: 400...5000 ppm.
• Dokładność przy 23 °C i 1013 hPa: ≤±(30 ppm + 3% wartości zmierzonej).
• Stała czasowa t63: poniżej 5 minut.
• Dryft długoterminowy: typowo poniżej ±5% zakresu pomiarowego w ciągu 5 lat.
• Ponowna kalibracja niewymagana przez 8 lat.

Warunki pracy i ochrona

• Przeznaczenie: zastosowania wewnętrzne.
• Temperatura pracy: 0...50 °C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70 °C.
• Wilgotność podczas transportu i składowania: poniżej 95% r.h..
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Maksymalna wysokość pracy: 3000 m.
• Stopień zanieczyszczenia: 2.
• Kategoria przepięć: I.
• Klasa palności obudowy: UL94 V-0.

Montaż

QPA2360 jest przeznaczony do montażu na ścianie, bezpośrednio lub z wykorzystaniem większości dostępnych na rynku kwadratowych i okrągłych puszek podtynkowych. Przewody można doprowadzić od tyłu, od góry lub od dołu. Konstrukcja składa się z części czujnikowej z elektroniką oraz płytki montażowej z zaciskami.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy instalować co najmniej 50 cm od najbliższej sąsiedniej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami.
• Nie instalować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.

Podsumowanie

Siemens QPA2360 łączy pomiar temperatury, wilgotności względnej i CO₂ w jednym aktywnym czujniku pomieszczeniowym. Trzy konfigurowalne wyjścia analogowe, wskaźnik jakości powietrza oraz uruchamianie przez NFC ułatwiają integrację z instalacjami HVAC i systemami automatyki budynkowej. Model jest przeznaczony przede wszystkim do okresowo użytkowanych pomieszczeń z regularnym dopływem świeżego powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada potwierdzoną zgodność UE CE, zgodność UK UKCA, zgodność RCM i EAC oraz certyfikację UL873.
• Urządzenie jest zgodne z normą produktu IEC/EN 60730-1.
• Deklaracja środowiskowa produktu potwierdza uwzględnienie zgodności z RoHS.
• Czujnika nie wolno stosować jako urządzenia zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa.
• Zasilanie wymaga bezpiecznego transformatora niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej i dobranego do poboru mocy czujnika.
• Linia zasilająca wymaga bezpiecznika zwłocznego maksymalnie 10 A, wyłącznika nadprądowego maksymalnie 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maksymalnie 10 A.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnętrznych. Należy przestrzegać temperatury pracy 0...50 °C i wilgotności 0...85% r.h. bez kondensacji.
• Nie montować urządzenia w miejscach narażonych na bezpośrednie promieniowanie słoneczne, przeciągi, oddziaływanie źródeł ciepła lub przepływ powietrza z korytek instalacyjnych.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Nie dotykać wrażliwych elementów gołymi rękami ani narzędziami, ponieważ może to obniżyć dokładność pomiaru.
• Odczyt diagnostyczny przez NFC jest wiarygodny wyłącznie wtedy, gdy urządzenie jest zasilone.
• Produktu i jego opakowania nie wolno usuwać razem z odpadami komunalnymi. Należy przekazać je do odpowiedniego punktu selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.
