QPA2360D/BK Pomieszczeniowy czujnik CO2, temperatury i wilgotności, CO2 400..5000 ppm, 0..50 [°C], 0..95% r.h., 3 wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, IP30, czarny, z wyświetlaczem

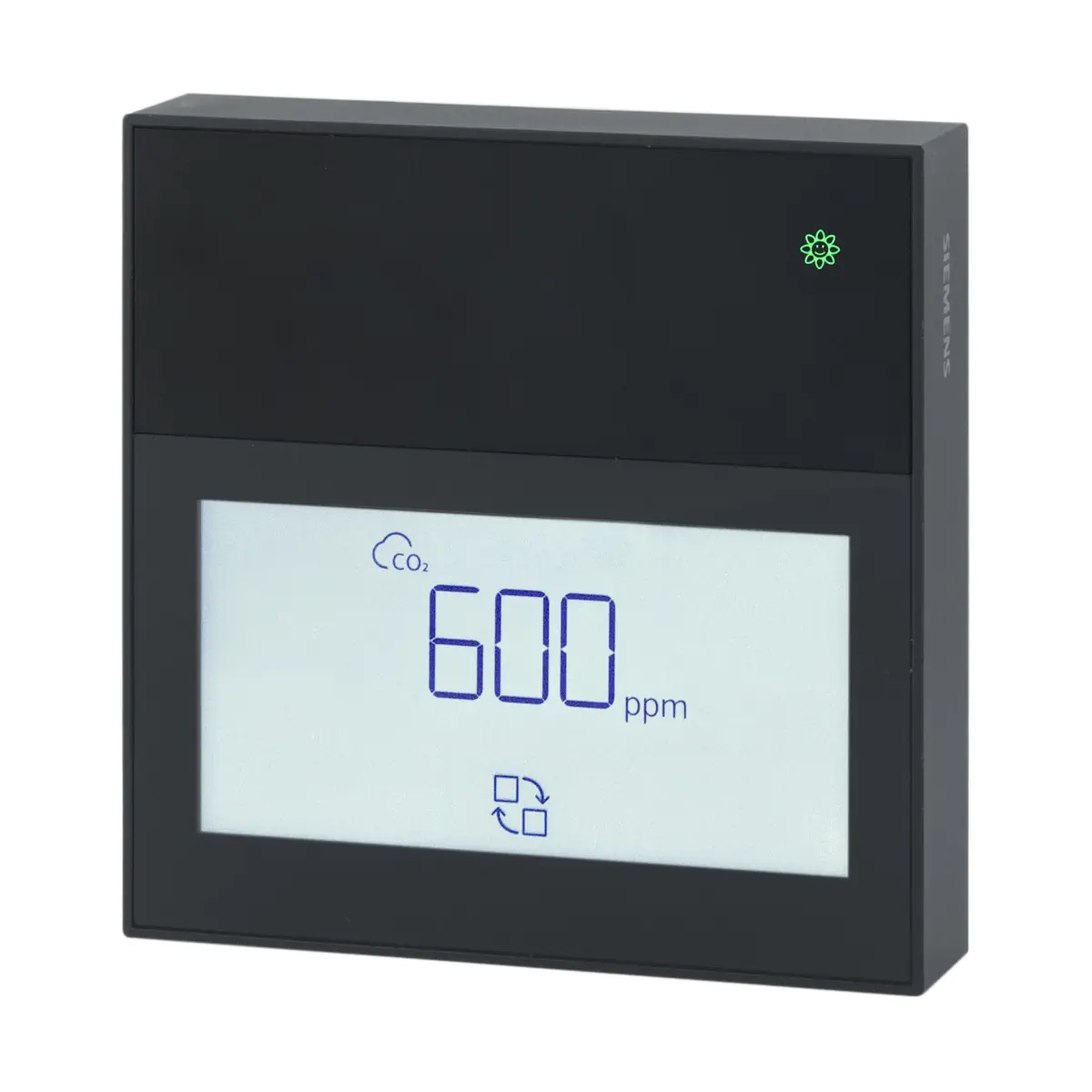

Siemens QPA2360D/BK to czarny, aktywny czujnik pomieszczeniowy przeznaczony do pomiaru temperatury, wilgotności względnej oraz stężenia CO₂. Model jest wyposażony w dotykowy wyświetlacz LCD, trójkolorowy wskaźnik jakości powietrza, trzy wyjścia analogowe oraz komunikację NFC umożliwiającą konfigurację za pomocą aplikacji Siemens Quick Config.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50°C.
• Pomiar wilgotności względnej w zakresie 0...100% r.h..
• Pomiar CO₂ w zakresie 400...5000 ppm.
• Jednokanałowy element pomiarowy CO₂ typu NDIR z automatyczną kalibracją linii bazowej ABC.
• 3 wyjścia analogowe: temperatura, wilgotność względna i CO₂.
• Konfigurowany sygnał wyjściowy: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA.
• Dotykowy wyświetlacz LCD do lokalnego prezentowania wartości pomiarowych.
• Wskaźnik jakości powietrza LED: zielony, pomarańczowy lub czerwony.
• Konfiguracja poprzez NFC z użyciem aplikacji Siemens Quick Config.
• Zasilanie 24 V AC ±20% lub 15...35 V DC.
• Obudowa w kolorze czarnym RAL 9005.
• Numer magazynowy: S55720-S678.

Zastosowanie

Czujnik QPA2360D/BK jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz systemów automatyki budynkowej. Zmierzone wartości mogą być wykorzystywane przez sterowniki i układy regulacyjne do sterowania warunkami panującymi w pomieszczeniu.

Jednokanałowy czujnik CO₂ NDIR jest przeznaczony przede wszystkim do pomieszczeń użytkowanych okresowo, w których zapewniono regularny dopływ powietrza zewnętrznego. Przykładowe miejsca zastosowania obejmują:

• biura oraz sale spotkań i konferencyjne,
• sale lekcyjne i szkoleniowe,
• pokoje hotelowe,
• hole i recepcje,
• powierzchnie handlowe,
• kliniki, centra fitness i obiekty odnowy biologicznej.

Funkcje i działanie

Pomiar temperatury

Temperatura jest mierzona za pomocą elementu NTC 10k. Wynik pomiaru jest przekształcany na liniowy sygnał analogowy na zacisku X1. Domyślny zakres 0...50°C może zostać zmieniony poprzez określenie minimalnej i maksymalnej wartości w aplikacji Quick Config.

Pomiar wilgotności względnej

Model wykorzystuje cyfrowy pojemnościowy czujnik wilgotności względnej. Sygnał pomiarowy jest przekształcany na liniowe wyjście analogowe na zacisku X2. Domyślny zakres wynosi 0...100% r.h. i może być konfigurowany w aplikacji.

Pomiar CO₂ i kalibracja ABC

Stężenie CO₂ jest mierzone jednokanałową metodą absorpcji podczerwieni NDIR. Sygnał analogowy proporcjonalny do zmierzonego stężenia jest dostępny na zacisku X3.

Automatyczna kalibracja linii bazowej ABC wykorzystuje wartość bazową 400 ppm. Dla prawidłowego działania tej funkcji pomieszczenie nie powinno być zajmowane bez przerwy i musi być zaopatrywane w świeże powietrze, zwykle o stężeniu około 400 ppm, co najmniej raz w tygodniu. Cykl kalibracji wynosi 180 godzin, czyli 7,5 dnia.

Wyświetlacz i wskaźnik jakości powietrza

Dotykowy wyświetlacz LCD umożliwia lokalne prezentowanie temperatury, wilgotności względnej i stężenia CO₂. Wskaźnik LED sygnalizuje jakość powietrza:

• zielony – dobra jakość powietrza,
• pomarańczowy – przeciętna jakość powietrza,
• czerwony – niedobra jakość powietrza.

Progi wskaźnika można konfigurować. Dostępne są także ustawienia podświetlenia, jasności, czasu przejścia w tryb uśpienia oraz standardowego lub energooszczędnego trybu pracy wyświetlacza.

Konfiguracja NFC

Parametry czujnika można odczytywać i zapisywać poprzez NFC za pomocą aplikacji Siemens Quick Config na smartfonie. Konfiguracja jest możliwa również wtedy, gdy czujnik nie jest zasilany. Podczas wymiany danych smartfon należy umieścić w odległości maksymalnie 2 cm od anteny NFC czujnika i przytrzymać przez około 2–3 sekundy.

Aplikacja umożliwia między innymi zmianę zakresów pomiarowych, typu sygnałów wyjściowych, przesunięć pomiarowych, progów jakości powietrza oraz włączenie ochrony kodem PIN. Aktualizacja oprogramowania sprzętowego jest obsługiwana przez aplikację Siemens Quick Config na komputer PC i standardowy kabel USB.

Podłączenie i okablowanie

• G, G0 – zasilanie 24 V AC (SELV) lub 15...35 V DC.
• X1 – wyjście sygnału temperatury.
• X2 – wyjście sygnału wilgotności względnej.
• X3 – wyjście sygnału CO₂.
• Dostępne sygnały wyjściowe: 0...5 V, 0...10 V, 2...10 V DC, 0...10 mA, 0...20 mA lub 4...20 mA.
• Maksymalne obciążenie wyjścia napięciowego: 1 mA.
• Maksymalna rezystancja obciążenia wyjścia prądowego: 500 Ω.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².

Do linii zasilających wymagana jest skrętka. W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane. Dopuszczalną długość przewodów należy ustalić na podstawie dokumentacji współpracującego sterownika, regulatora lub modułu I/O.

Urządzenia współpracujące

• Sterowniki Desigo PXC4.., PXC5.. i PXC7...
• Moduły TXM1.8U.. i TXM1.8X...
• Sterownik Desigo Essentials ELC.E14 i moduł rozszerzeń EM.8U.
• Sterowniki pomieszczeniowe Desigo DXR2.. i DXR1...
• Inne urządzenia obsługujące aktywne sygnały analogowe dostępne w czujniku.

Dane techniczne

Zasilanie i wyjścia

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy zasilaniu 24 V AC: 50/60 Hz.
• Pobór mocy dla napięciowego sygnału wyjściowego: 1,7 VA.
• Pobór mocy dla prądowego sygnału wyjściowego: 3,3 VA.
• Liczba wyjść: 3.

Pomiar temperatury

• Zakres zastosowania i pomiaru: 0...50°C.
• Dokładność dla wyjścia napięciowego: ±0,2 K przy 23°C, ±0,4 K w zakresie 15...35°C i ±0,7 K w zakresie 5...50°C.
• Dokładność dla wyjścia prądowego: ±0,3 K przy 23°C, ±0,4 K w zakresie 15...35°C i ±0,7 K w zakresie 5...50°C.
• Maksymalna rozdzielczość wyświetlacza: 0,1°C lub 0,1°F.
• Stała czasowa t63: <15,5 min, zależnie od przepływu powietrza i sprzężenia termicznego ze ścianą.

Pomiar wilgotności względnej

• Zakres pomiarowy: 0...100% r.h..
• Zakres zastosowania funkcjonalnego: 0...95% r.h..
• Dokładność przy 23°C, 24 V AC/DC i 30...70% r.h.: ±2% r.h. dla wyjścia napięciowego oraz ±3% r.h. dla wyjścia prądowego.
• Maksymalna rozdzielczość wyświetlacza: 0,1% r.h..
• Zależność od temperatury: ≤0,2% r.h./°C.
• Stała czasowa t63: <20 s.

Pomiar CO₂

• Zakres pomiarowy: 400...5000 ppm.
• Dokładność przy 23°C i 1013 hPa: ≤±(30 ppm + 3% zmierzonej wartości).
• Maksymalna rozdzielczość wyświetlacza: 10 ppm.
• Dryft długoterminowy: <±5% zakresu pomiarowego w ciągu 5 lat, typowo.
• Stała czasowa t63: <5 min.
• Okres bez wymaganej ponownej kalibracji: 8 lat.

Obudowa i warunki pracy

• Wymiary: 88 × 88 × 22 mm.
• Materiał obudowy: poliwęglan.
• Kolor: czarny RAL 9005.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony: III.
• Klasa palności obudowy: UL94 V-0.
• Temperatura pracy: 0...50°C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Maksymalna wysokość pracy: 3000 m.
• Temperatura transportu i składowania: -25...+70°C.
• Wilgotność podczas transportu i składowania: <95% r.h..
• Częstotliwość NFC: 13,56 MHz.

Montaż

Model QPA2360D/BK jest przeznaczony do montażu na ścianie, na typowej kwadratowej lub okrągłej puszce podtynkowej albo bezpośrednio na powierzchni ściany. Przewody mogą być doprowadzone od tyłu, od góry lub od dołu. Zalecana wysokość montażu wynosi 1,5 m nad podłogą.

• Nie montować czujnika we wnękach, na półkach, za zasłonami ani za drzwiami.
• Nie instalować nad źródłami ciepła, w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza nie powodował błędów pomiarowych.
• Na dokładność pomiarów wpływają przepływ powietrza oraz powierzchnia, materiał i rodzaj ściany.

Podsumowanie

Siemens QPA2360D/BK łączy pomiar temperatury, wilgotności względnej i CO₂ z lokalnym wyświetlaczem, wizualnym wskaźnikiem jakości powietrza oraz trzema konfigurowanymi wyjściami analogowymi. Komunikacja NFC upraszcza uruchomienie i zmianę parametrów, a czarna obudowa RAL 9005 pozwala dopasować urządzenie do nowoczesnych wnętrz. Model spełnia wymagania standardów RESET klasy B i WELL dotyczące pomiaru jakości powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada zgodność UE CE, zgodność UK UKCA, zgodność RCM oraz zgodność euroazjatycką EAC.
• Urządzenie posiada certyfikację UL873 i jest zgodne z normą produktu IEC/EN 60730-1.
• Deklaracja środowiskowa produktu potwierdza zgodność z wymaganiami RoHS.
• Czujnika nie wolno stosować jako urządzenia zabezpieczającego, na przykład jako czujnika gazu lub dymu.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnątrz pomieszczeń. Należy przestrzegać zakresu temperatury 0...50°C, wilgotności 0...85% r.h. bez kondensacji oraz stopnia ochrony IP30.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej. Transformator należy dobrać do poboru mocy urządzenia.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Należy przestrzegać krajowych przepisów oraz odpowiednich regulacji bezpieczeństwa dotyczących montażu, zasilania i zabezpieczeń.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Wysokie stężenie oparów chemicznych i długi czas ekspozycji mogą powodować błędy pomiarowe.
• Nie należy dotykać wrażliwych elementów czujnika gołymi rękami ani narzędziami, ponieważ może to obniżyć dokładność pomiaru.
• Odczyt diagnostyczny przez NFC jest wiarygodny tylko wtedy, gdy urządzenie jest zasilone. Dane diagnostyczne odczytane z niezasilanego urządzenia są niewiarygodne.
• Produktu i jego opakowania nie wolno usuwać z odpadami komunalnymi. Należy przekazać je do odpowiedniego punktu selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
