QPA2360D Pomieszczeniowy czujnik CO2, temperatury i wilgotności, CO2 400..5000 ppm, 0..50 [°C], 0..95% r.h., 3 wyjścia 0..10 / 0..5 / 2..10 V lub 4..20 / 0..20 / 0..10 mA, IP30, biały, z wyświetlaczem

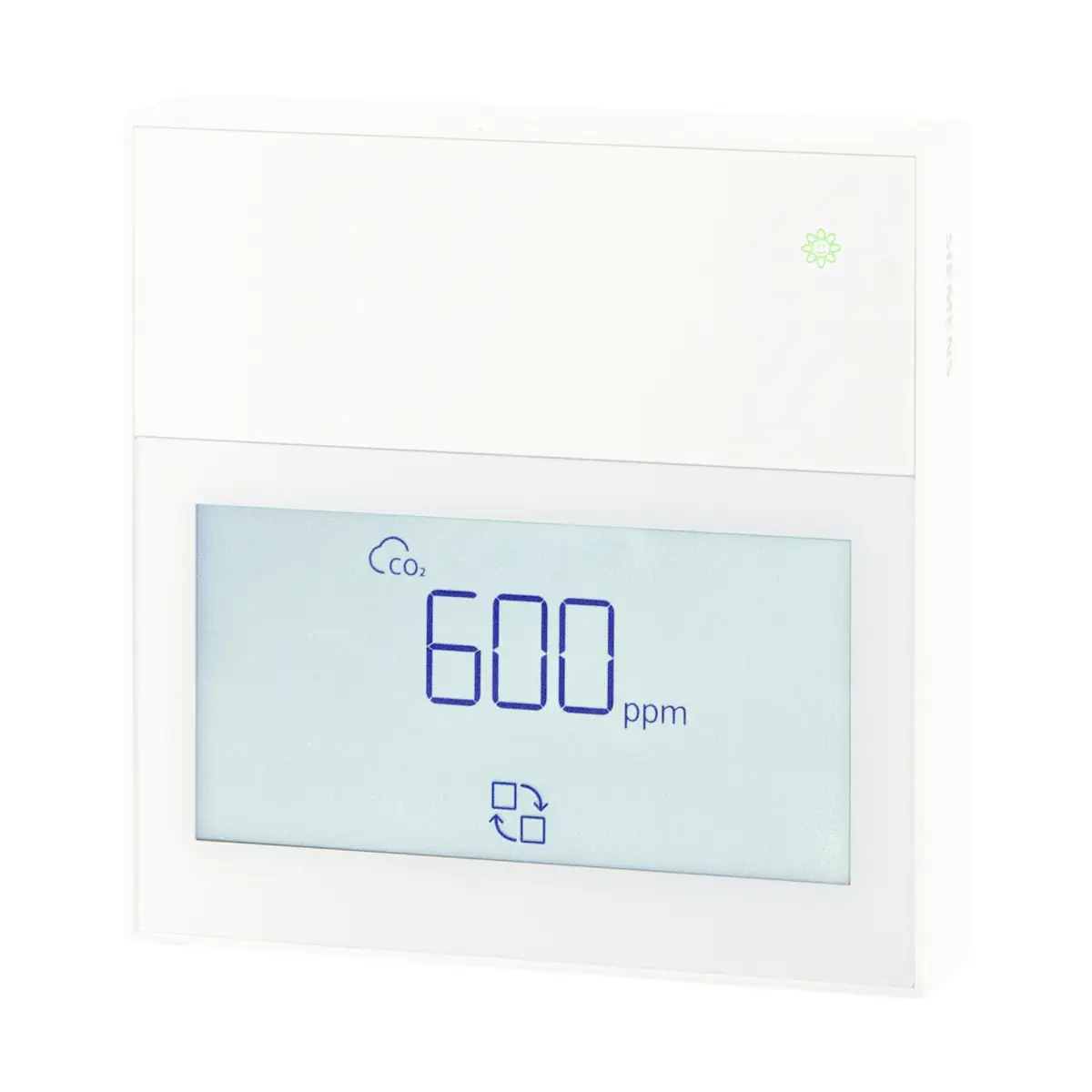

Siemens QPA2360D to aktywny, biały czujnik pomieszczeniowy z dotykowym wyświetlaczem LCD, przeznaczony do pomiaru temperatury, wilgotności względnej oraz stężenia CO₂. Trzy konfigurowalne wyjścia analogowe umożliwiają przekazywanie wartości do systemów automatyki budynkowej, a kolorowy wskaźnik LED zapewnia szybką, lokalną ocenę jakości powietrza.

Najważniejsze cechy

• Pomiar temperatury w zakresie 0...50 °C.
• Pomiar wilgotności względnej w zakresie 0...100% r.h..
• Pomiar stężenia CO₂ w zakresie 400...5000 ppm.
• Jednokanałowy element pomiarowy CO₂ typu NDIR z automatyczną kalibracją linii bazowej ABC.
• 3 konfigurowalne wyjścia analogowe dla temperatury, wilgotności względnej i CO₂.
• Obsługiwane sygnały wyjściowe: 0...10 V, 4...20 mA, 0...5 V, 2...10 V, 0...20 mA lub 0...10 mA DC.
• Dotykowy wyświetlacz LCD do lokalnego prezentowania wartości pomiarowych.
• Wskaźnik jakości powietrza LED: zielony – dobra, pomarańczowy – przeciętna, czerwony – niedobra jakość powietrza.
• Konfiguracja przez NFC za pomocą aplikacji Siemens Quick Config.
• Napięcie zasilające 24 V AC ±20% lub 15...35 V DC.
• Obudowa w kolorze białym RAL 9016.
• Numer magazynowy: S55720-S677.
• Model QPA2360D nie wykonuje pomiaru TVOC.

Zastosowanie

Czujnik QPA2360D jest przeznaczony do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych oraz systemów automatyki budynkowej i układów regulacyjnych. Umożliwia wykorzystanie pomiarów temperatury, wilgotności względnej i CO₂ do monitorowania oraz regulowania warunków panujących w pomieszczeniach.

Jednokanałowy czujnik NDIR z funkcją ABC jest odpowiedni do pomieszczeń użytkowanych okresowo, w których co najmniej raz w tygodniu zapewniany jest dopływ świeżego powietrza o typowym stężeniu CO₂ wynoszącym około 400 ppm. Przykładowe zastosowania obejmują:

• biura oraz sale spotkań i konferencyjne,
• sale lekcyjne i szkoleniowe,
• pokoje hotelowe,
• hole i recepcje,
• powierzchnie handlowe,
• toalety, szatnie, kliniki oraz centra fitness i odnowy biologicznej.

Funkcje i działanie

Pomiar temperatury

Element pomiarowy NTC 10k mierzy temperaturę w pomieszczeniu, a układ elektroniczny przekształca wynik na liniowy sygnał analogowy. Domyślny zakres wynosi 0...50 °C i może zostać dostosowany za pomocą aplikacji Quick Config.

Pomiar wilgotności względnej

Cyfrowy pojemnościowy element pomiarowy mierzy wilgotność względną w zakresie 0...100% r.h.. Minimalną i maksymalną wartość odpowiadającą sygnałowi wyjściowemu można konfigurować przez NFC.

Pomiar CO₂

Stężenie CO₂ jest mierzone metodą absorpcji podczerwieni za pomocą jednokanałowego elementu NDIR. Sygnał wyjściowy jest proporcjonalny do zawartości CO₂ w powietrzu.

Automatyczna kalibracja linii bazowej ABC wykorzystuje wartość odniesienia 400 ppm. Cykl kalibracji trwa 180 godzin, czyli 7,5 dnia. Dla prawidłowego działania tej funkcji pomieszczenie nie powinno być zajmowane bez przerwy i musi być zaopatrywane w świeże powietrze co najmniej raz w tygodniu.

Wyświetlacz i wskaźnik jakości powietrza

Dotykowy wyświetlacz LCD umożliwia lokalne prezentowanie temperatury w °C lub °F, wilgotności względnej w % r.h. oraz stężenia CO₂ w ppm. Dostępne są tryby standardowy i oszczędzania energii, konfiguracja podświetlenia oraz czasu przejścia w tryb uśpienia.

Wskaźnik LED informuje o jakości powietrza za pomocą trzech kolorów. Domyślna górna granica poziomu „dobra” dla CO₂ wynosi 900 ppm, a poziomu „przeciętna” 1500 ppm. Granice te można zmieniać w konfiguracji.

Konfiguracja i uruchomienie

QPA2360D jest dostarczany ze wstępnie skonfigurowanymi parametrami i jest gotowy do użycia. Aplikacja Siemens Quick Config na smartfonie z NFC pozwala między innymi:

• odczytywać i zmieniać ustawienia czujnika,
• konfigurować zakresy pomiarowe i typ sygnału wyjściowego,
• ustawiać przesunięcia wartości pomiarowych,
• konfigurować wyświetlacz i wskaźnik jakości powietrza,
• włączać ochronę kodem PIN,
• importować i eksportować ustawienia w formacie JSON,
• uruchamiać tryb testowy wyjść.

Parametry można konfigurować także wtedy, gdy czujnik nie jest zasilany. Podczas komunikacji antena NFC smartfona powinna znajdować się w odległości maksymalnie 2 cm od anteny czujnika, a wymiana danych trwa około 2–3 sekund. Odczyt danych diagnostycznych przez NFC jest wiarygodny wyłącznie przy zasilonym urządzeniu.

Podłączenie i okablowanie

• G, G0: zasilanie 24 V AC (SELV) lub 15...35 V DC.
• X1: wyjście sygnałowe temperatury.
• X2: wyjście sygnałowe wilgotności względnej.
• X3: wyjście sygnałowe CO₂.
• Zaciski śrubowe obsługują przewody: 1 × 1,5 mm², 1 × 2,5 mm², 2 × 0,5 mm² lub 2 × 0,75 mm².
• Dopuszczalne długości przewodów należy dobrać zgodnie z dokumentacją sterownika, regulatora lub modułu I/O.
• Do linii zasilających wymagana jest skrętka.
• W środowiskach podatnych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane.

Dane techniczne

Parametry pomiarowe

• Zakres pomiaru temperatury: 0...50 °C.
• Dokładność temperatury dla wyjścia napięciowego: typowo ±0,2 K przy 23 °C, ±0,4 K w zakresie 15...35 °C i ±0,7 K w zakresie 5...50 °C.
• Dokładność temperatury dla wyjścia prądowego: typowo ±0,3 K przy 23 °C, ±0,4 K w zakresie 15...35 °C i ±0,7 K w zakresie 5...50 °C.
• Maksymalna rozdzielczość wyświetlania temperatury: 0,1 °C/0,1 °F.
• Stała czasowa temperatury t63 dla modelu z wyświetlaczem: <15,5 min.
• Zakres pomiaru wilgotności względnej: 0...100% r.h..
• Zakres zastosowania pomiaru wilgotności: 0...95% r.h..
• Dokładność wilgotności przy 23 °C, 24 V AC/DC i 30...70% r.h.: typowo ±2% r.h. dla wyjścia napięciowego lub ±3% r.h. dla wyjścia prądowego.
• Stała czasowa wilgotności t63: <20 s.
• Zakres pomiaru CO₂: 400...5000 ppm.
• Dokładność CO₂ przy 23 °C i 1013 hPa: ≤ ±(30 ppm + 3% wartości zmierzonej).
• Stała czasowa CO₂ t63: <5 min.
• Typowy dryft długoterminowy CO₂: <±5% zakresu pomiarowego w ciągu 5 lat.
• Okres bez wymaganej ponownej kalibracji CO₂: 8 lat.

Zasilanie i wyjścia

• Napięcie robocze: 24 V AC ±20% lub 15...35 V DC (SELV).
• Częstotliwość przy 24 V AC: 50/60 Hz.
• Pobór mocy przy 24 V AC: 1,7 VA dla napięciowego sygnału wyjściowego lub 3,3 VA dla prądowego sygnału wyjściowego.
• Maksymalne obciążenie wyjścia napięciowego: 1 mA.
• Maksymalna rezystancja obciążenia wyjścia prądowego: 500 Ω.
• Komunikacja NFC: 13,56 MHz.

Obudowa i warunki pracy

• Wymiary: 88 × 88 × 22 mm.
• Materiał obudowy: poliwęglan.
• Kolor: biały RAL 9016.
• Stopień ochrony obudowy: IP30.
• Klasa ochrony przed porażeniem: III.
• Klasa palności obudowy według UL94: V-0.
• Temperatura pracy: 0...50 °C.
• Wilgotność podczas pracy: 0...85% r.h., bez kondensacji.
• Temperatura transportu i składowania: -25...+70 °C.
• Wilgotność podczas transportu i składowania: <95% r.h..
• Maksymalna wysokość pracy: 3000 m.
• Waga z opakowaniem: 0,17 kg.

Montaż

Model QPA2360D jest przeznaczony do montażu na ścianie. Może być instalowany z większością dostępnych na rynku kwadratowych lub okrągłych puszek podtynkowych albo bezpośrednio na ścianie. Przewody mogą być doprowadzone od tyłu, od góry lub od dołu.

• Zalecana wysokość montażu: 1,5 m nad podłogą.
• Czujnik należy instalować w odległości co najmniej 50 cm od najbliższej ściany.
• Nie montować we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Nie montować w pobliżu lamp ani nad grzejnikami.
• Unikać bezpośredniego promieniowania słonecznego i przeciągów.
• Unikać nieogrzewanych lub niechłodzonych obszarów budynku, takich jak ściany zewnętrzne.
• Zakończenie korytka przy czujniku należy uszczelnić, aby przepływ powietrza przez korytko nie powodował błędów pomiarowych.

Podsumowanie

Siemens QPA2360D łączy pomiar trzech podstawowych parametrów klimatu pomieszczenia z lokalnym wyświetlaczem, wskaźnikiem jakości powietrza i trzema uniwersalnymi wyjściami analogowymi. Konfiguracja NFC, dokładny pomiar CO₂ metodą NDIR oraz możliwość współpracy z systemami automatyki budynkowej czynią go rozwiązaniem do monitorowania i regulowania warunków w okresowo użytkowanych pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zgodny z normą IEC/EN 60730-1 dotyczącą automatycznych regulatorów elektrycznych do zastosowań domowych i podobnych.
• Posiada potwierdzoną zgodność CE, UKCA, RCM i EAC oraz certyfikację UL873.
• Deklaracja środowiskowa produktu potwierdza zgodność z wymaganiami RoHS.
• Czujnik spełnia wymagania standardów RESET klasy B i WELL.
• Nie stosować urządzenia jako elementu zabezpieczającego, w szczególności jako czujnika gazu lub dymu.
• Należy przestrzegać krajowych przepisów i odpowiednich regulacji bezpieczeństwa.
• Zasilanie wymaga transformatora bezpiecznego niskiego napięcia SELV z oddzielnymi uzwojeniami, przeznaczonego do pracy ciągłej, oraz odpowiednio dobranego do poboru mocy czujnika.
• Linia zasilająca wymaga bezpiecznika zwłocznego maks. 10 A, wyłącznika nadprądowego maks. 13 A o charakterystyce B, C lub D według EN 60898 albo źródła zasilania z ograniczeniem prądu do maks. 10 A.
• Urządzenie jest przeznaczone wyłącznie do zastosowań wewnętrznych, w temperaturze 0...50 °C i wilgotności 0...85% r.h. bez kondensacji.
• Podczas montażu należy zachować wymagane miejsce instalacji i unikać źródeł ciepła, lamp, bezpośredniego nasłonecznienia, przeciągów oraz nieogrzewanych ścian zewnętrznych.
• Należy unikać bezpośredniego kontaktu czujnika z substancjami chemicznymi. Wysokie stężenie oparów chemicznych i długotrwała ekspozycja mogą powodować błędy pomiarowe.
• Nie dotykać wrażliwych elementów pomiarowych gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Dla prawidłowego działania automatycznej kalibracji CO₂ pomieszczenie powinno być użytkowane okresowo i zaopatrywane w świeże powietrze co najmniej raz w tygodniu.
• Produktu ani jego opakowania nie wolno usuwać z odpadami komunalnymi. Należy przekazać je do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
