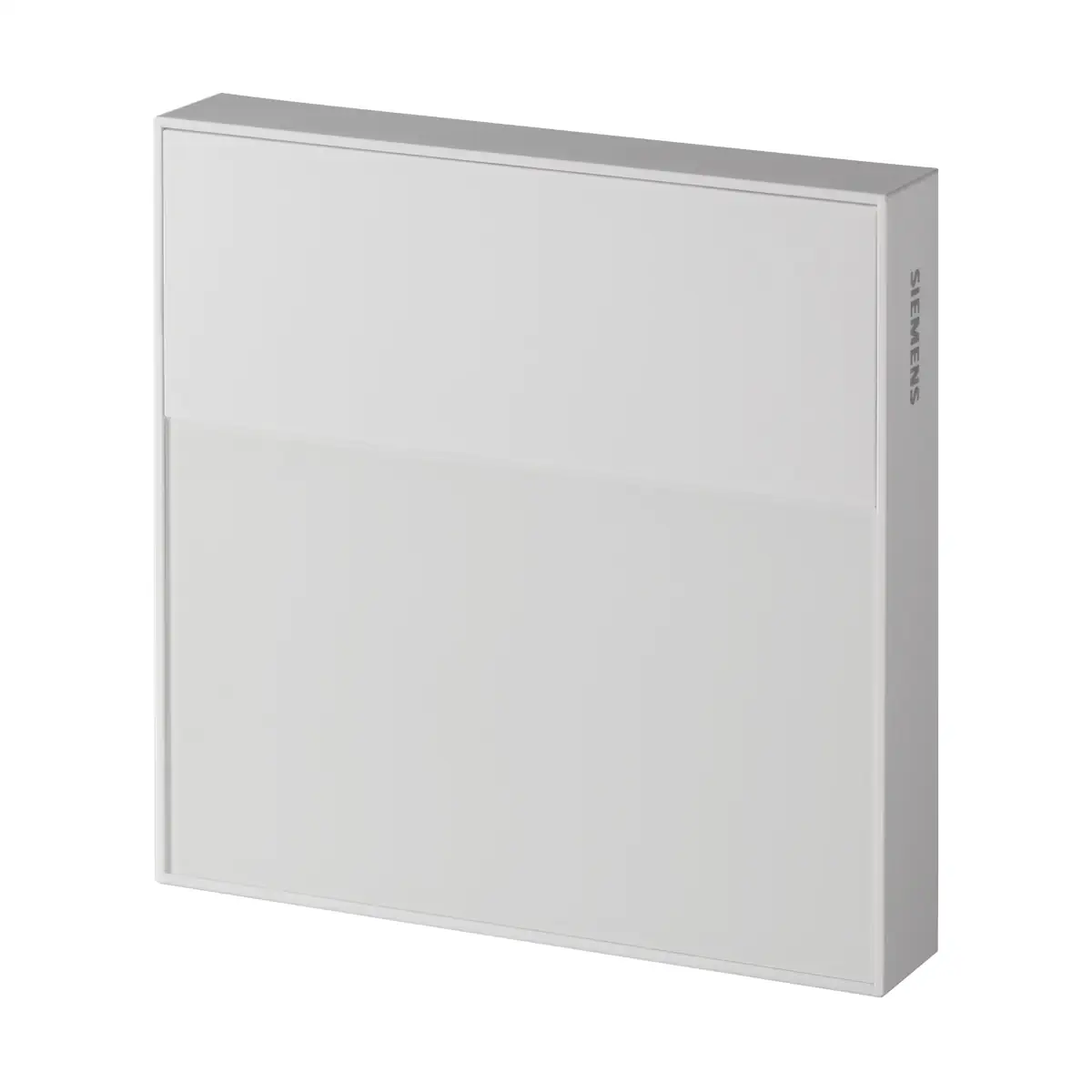

QPA2892/WI Bezprzewodowy czujnik pomieszczeniowy temperatury, wilgotności i CO2, KNX IoT / Thread

Siemens QPA2892/WI to zaawansowany bezprzewodowy czujnik pomieszczeniowy przeznaczony do pomiaru temperatury, wilgotności względnej oraz stężenia CO₂. Urządzenie komunikujące się w technologii KNX IoT over Thread idealnie sprawdza się w instalacjach wentylacji i klimatyzacji, zapewniając precyzyjny pomiar parametrów komfortu powietrza.

Najważniejsze cechy

• Producent: Siemens
• Model: QPA2892/WI
• Komunikacja: bezprzewodowa KNX IoT over Thread
• Zasilanie: 2× bateria alkaliczna AA 1,5 V (3 V DC)
• Funkcje pomiarowe: temperatura, wilgotność, CO₂
• Zastosowanie: pomieszczenia mieszkalne, biurowe, szkoły, budynki komercyjne
• Montaż: naścienny, podtynkowy lub na taśmie

Zakresy pomiarowe

• Temperatura: 0…50 °C
• Wilgotność względna: 0…100% r.h.
• CO₂: 0…5000 ppm

Dokładność pomiarowa

• Temperatura:
  • ±0,3 K w zakresie 21…25°C
  • ±0,7 K w zakresie 15…21°C / 25…35°C
  • ±1 K w zakresie 0…15°C / 35…50°C
• Wilgotność: ±2% r.h. (30–70%), ±5% r.h. (0–30% / 70–100%)
• CO₂: ±(50 ppm + 2% wartości) w zakresie 0–2000 ppm

Czujnik CO₂ – technologia NDIR

• Pomiar metodą absorpcji podczerwieni (NDIR)
• Automatyczna kalibracja bazowa ABC co 180 godzin
• Fabryczny punkt odniesienia: 400 ppm (świeże powietrze)
• Możliwość wyłączenia ABC przy braku wentylacji świeżym powietrzem

Wskaźnik jakości powietrza CO₂

• Zielony – dobra jakość powietrza
• Żółty – jakość akceptowalna
• Czerwony – niska jakość powietrza

Komunikacja bezprzewodowa

• Protokół: Thread oparty na KNX IoT
• Częstotliwość: 2400…2483,5 MHz
• Moc transmisji: 7,73 dBm
• Zasięg: do 50 m (linia wzroku) czujnik–bramka/wzmacniacz

Zasilanie i żywotność baterii

• Typ baterii: 2× AA 1,5 V
• Napięcie robocze: 3 V DC
• Żywotność baterii: do 7 lat (cykl wybudzenia co 10 min)
• Niski poziom baterii: sygnalizacja szybkim miganiem LED (100 ms)

LED – sygnalizacja stanu

• Zielony: uruchamianie, stan normalny, aktywacja LED
• Pomarańczowy: brak połączenia
• Czerwony: utrata połączenia lub niski poziom baterii
• Zielony + wyłączona: aktualizacja firmware

Montaż

• Montaż naścienny, podtynkowy lub na taśmie
• Wysokość montażu: ok. 1,5 m
• Nie montować:
  • na metalowych powierzchniach,
  • w miejscach nasłonecznionych,
  • nad źródłami ciepła,
  • w szafkach lub wnękach ograniczających cyrkulację powietrza.
• Korytko kablowe należy uszczelnić, aby uniknąć przepływu powietrza zakłócającego pomiary.

Dane techniczne

• Stopień ochrony: IP30
• Temperatura pracy: -15…+50°C (elektronika: 0…50°C)
• Wilgotność pracy: 0…85% r.h. (bez kondensacji)
• Materiał obudowy: Makrolon 6485, kolor RAL9003
• Wymiary: 88×88×18 mm
• Waga z opakowaniem: ok. 228,3 g

Podsumowanie

Siemens QPA2892/WI to profesjonalny, bezprzewodowy czujnik monitorujący temperaturę, wilgotność i CO₂. Dzięki komunikacji KNX IoT over Thread perfekcyjnie sprawdza się w nowoczesnych instalacjach HVAC, systemach inteligentnych budynków oraz obiektach wymagających kontroli jakości powietrza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz jest zgodny z dyrektywą 2014/53/UE dotyczącą urządzeń radiowych.
• Urządzenie radiowe KNX IoT over Thread, pracujące w paśmie 2400...2483,5 MHz, z maksymalną mocą transmisji 7,73 dBm.
• Urządzenie jest przeznaczone wyłącznie do stosowania wewnątrz pomieszczeń. Nie jest przeznaczone do użytku zewnętrznego.
• Stopień ochrony obudowy: IP30. Produkt należy chronić przed wodą, kondensacją i nadmierną wilgocią.
• Klasa ochrony III. Urządzenie jest zasilane bateryjnie: 2 baterie alkaliczne AA 1,5 V.
• Montaż urządzenia należy wykonywać zgodnie z dokumentacją producenta i obowiązującymi przepisami krajowymi oraz zasadami bezpieczeństwa.
• Urządzenie należy montować na ścianie, podtynkowo lub za pomocą taśmy montażowej, wyłącznie na czystej, suchej, płaskiej i gładkiej powierzchni.
• Nie instalować urządzenia we wnękach, za zasłonami, nad lub w pobliżu źródeł ciepła, półek ani na ścianach, za którymi znajduje się komin. Nie wystawiać urządzenia na działanie światła punktowego ani bezpośredniego promieniowania słonecznego.
• Nie instalować urządzenia w szafkach ani metalowych obudowach, ponieważ może to zakłócać komunikację radiową i pracę urządzenia.
• Czujnik należy montować na wysokości około 1,5 m nad podłogą oraz w odległości co najmniej 20 cm od sąsiedniej ściany.
• Korytko kablowe przy czujniku powinno być uszczelnione, aby zapobiec błędnym pomiarom spowodowanym przepływem powietrza.
• Urządzenie należy instalować i użytkować zgodnie z instrukcją instalacji oraz informacjami dotyczącymi zgodności z przepisami, aby uniknąć zakłóceń łączności radiowej.
• Podczas pracy urządzenia radiowego należy zachować minimalną odległość 20 cm między urządzeniem a ciałem użytkownika.
• Nie wolno umieszczać ani używać urządzenia jednocześnie z inną anteną lub nadajnikiem.
• Nie należy wprowadzać zmian ani modyfikacji nieprzewidzianych przez producenta.
• Baterii nie wolno dopuszczać do kontaktu z wodą, ładować, uszkadzać, rozbierać, podgrzewać do temperatury powyżej 85°C ani zwierać, ponieważ grozi to wybuchem i obrażeniami.
• Baterie należy instalować zgodnie z prawidłową polaryzacją (+/-) oraz stosować wyłącznie baterie odpowiedniego typu wskazanego przez producenta.
• Należy używać wyłącznie nowych i nieuszkodzonych baterii. Nie mieszać baterii nowych z używanymi.
• W przypadku wycieku baterii unikać kontaktu ze skórą, oczami i błonami śluzowymi. Nieszczelną baterię usunąć z komory baterii za pomocą szmatki.
• Baterie należy przechowywać, transportować i utylizować zgodnie z lokalnymi wymaganiami, przepisami oraz instrukcjami producenta baterii.
• Przy niskim poziomie baterii komunikacja między czujnikiem a bramką może stać się niestabilna. Po sygnalizacji niskiego poziomu baterii należy wymienić baterie w ciągu 2 tygodni.
• Podczas aktualizacji oprogramowania nie wolno wyłączać zasilania urządzenia ani przeprowadzać aktualizacji przy niskim poziomie baterii, ponieważ może to spowodować uszkodzenie urządzenia lub utratę danych.
• Czujnik wilgotności jest czułym elementem pomiarowym. Opary chemiczne o wysokim stężeniu oraz długi czas ekspozycji mogą zakłócić wynik pomiaru.
• Należy unikać bezpośredniego kontaktu urządzenia z chemikaliami w jakiejkolwiek formie. Nie dotykać wrażliwych komponentów gołymi rękami ani narzędziami, ponieważ może to pogorszyć dokładność pomiaru.
• Zakres temperatury pracy dla modelu QPA2892/WI: 0...50°C, wilgotność pracy: 0...85% r.h. bez kondensacji.
• Nie wyrzucać produktu, opakowania ani baterii z odpadami komunalnymi. Utylizować w odpowiednich punktach zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.
