QPM1160 Kanałowy czujnik jakości powietrza, 2 wyjścia 0..5 lub 0..10 [V] lub 4..20 [mA] (VOC: 0..100 % / 0..50 °C lub -35..35 °C)

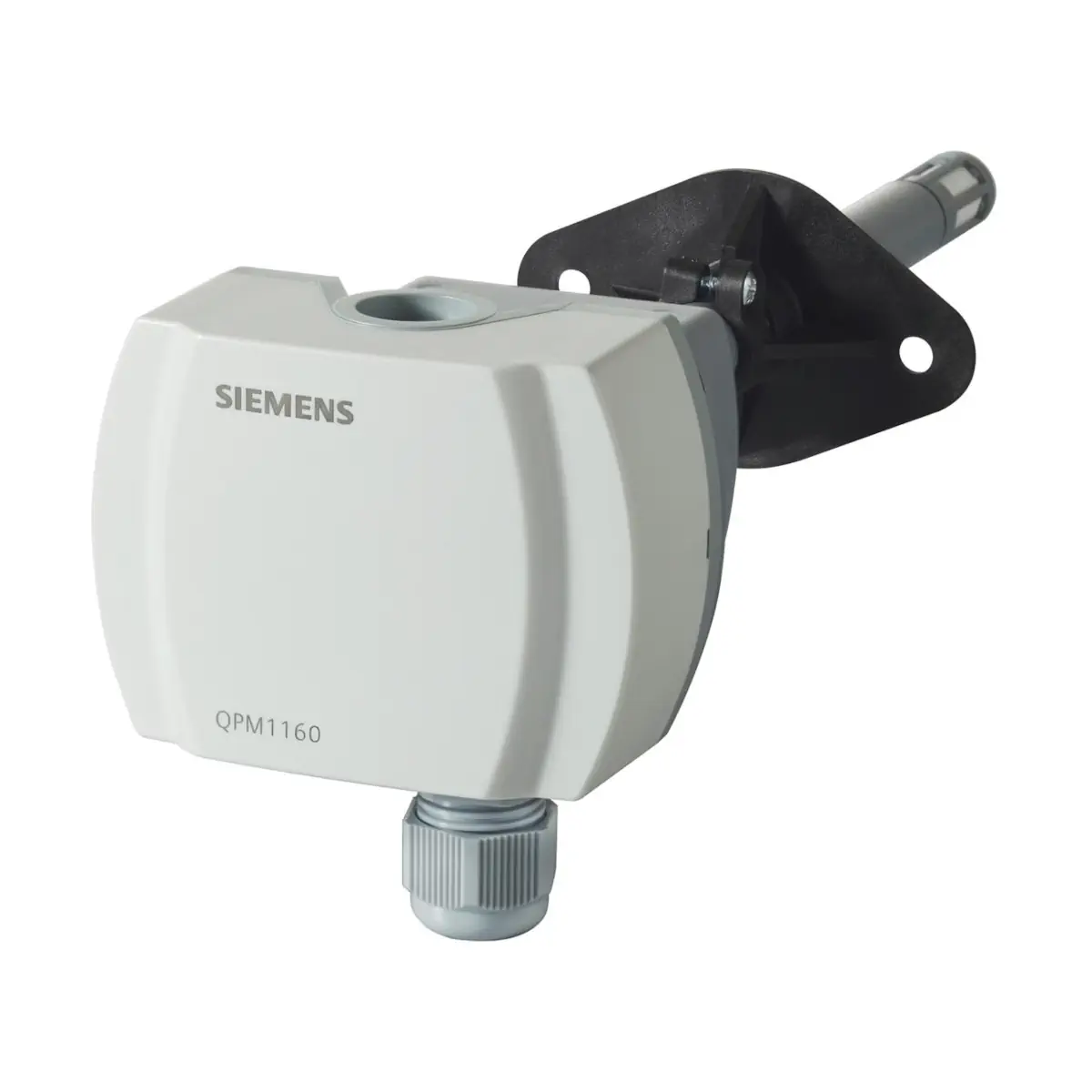

QPM1160 to kanałowy czujnik jakości powietrza (VOC) z pomiarem temperatury, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych (HVAC) w celu realizacji wentylacji według zapotrzebowania. Czujnik mierzy stężenie VOC (lotnych związków organicznych – wskaźnik niepożądanych zapachów, np. dym tytoniowy, zapachy wydzielane przez ciało czy opary materiałowe) oraz temperaturę powietrza w kanale, a wyniki udostępnia jako nastawiane sygnały wyjściowe (0...10 V DC / 0...5 V DC / 4...20 mA).

Najważniejsze cechy

• Producent: Siemens
• Model: QPM1160
• Typ: kanałowy czujnik VOC z pomiarem temperatury
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 15…35 V DC (SELV); 24 V AC/DC klasa 2 (US)
• Wyjścia: aktywne, konfigurowalne: 0...10 V DC / 0...5 V DC / 4...20 mA
• Zakres pomiaru VOC: 0…100 % VOC
• Zakres pomiaru temperatury: 0...50 °C (fabrycznie) lub −35...+35 °C (wybór zworą)
• Stała czasowa VOC t₆₃: <13 min (R1), <3,5 min (R2), <1 min (R3)
• Maks. prędkość powietrza w kanale: 10 m/s
• Stopień ochrony (po zamontowaniu): IP54
• W zestawie: kołnierz montażowy oraz dławik kablowy M16
• Masa (z opakowaniem): ok. 0,237 kg

Zastosowanie

QPM1160 jest przeznaczony do montażu w kanałach wentylacyjnych jako czujnik powietrza nawiewanego lub wywiewanego. Może współpracować z systemem zarządzania budynkiem (BMS) i/lub urządzeniami wskazującymi, które obsługują standardowe sygnały analogowe 0...10 V / 0...5 V / 4...20 mA.

• Pomiar VOC: w instalacjach wentylacyjnych pomieszczeń o podwyższonym ryzyku występowania zapachów (np. strefy wspólne, obiekty handlowe, sale konferencyjne).
• Pomiar temperatury: do bieżącej kontroli temperatury powietrza w kanale oraz zastosowań regulacyjnych.

Czujnik nie może być stosowany jako urządzenie gwarantujące bezpieczeństwo (np. ostrzegające o obecności gazu lub dymu) i nie może być stosowany na zewnątrz pomieszczeń.

Funkcje i działanie

Pomiar VOC

• Pomiar VOC realizowany jest elementem półprzewodnikowym z tlenku metalu (dwutlenek cyny) z podgrzewanym elementem.
• Sygnał wyjściowy jest proporcjonalny do zawartości VOC w powietrzu (zakres 0…100% VOC).
• Czujnik posiada wbudowany mechanizm kompensacji – nie jest wymagane serwisowanie ani ponowne kalibrowanie.

Wybór stałej czasowej VOC (zwora)

Stała czasowa VOC jest realizowana poprzez ograniczenie maksymalnej szybkości zmiany sygnału:

• R1 (wolna): maks. 2,5% VOC/min, t₆₃ < 13 min (dla nagłej zmiany do 50% VOC)
• R2 (normalna – fabrycznie): maks. 10% VOC/min, t₆₃ < 3,5 min
• R3 (szybka): maks. 40% VOC/min, t₆₃ < 1 min

Pomiar temperatury (sygnał aktywny)

• Pomiar temperatury realizowany jest elementem pomiarowym, którego rezystancja zmienia się wraz z temperaturą.
• Zakres pomiarowy wybierany zworą: 0...50 °C (fabrycznie) lub −35...+35 °C.
• Dokładność pomiaru (przy 24 V DC): ±0,3 K (23 °C), ±0,8 K (15...35 °C), ±1 K (−35...+50 °C).
• Stała czasowa: < 3,5 min w powietrzu o prędkości 2 m/s.

Konfiguracja rodzaju sygnału wyjściowego (zwora)

• O1: 4...20 mA
• O2: 0...10 V DC
• O3: 0...5 V DC

Wyjścia i podłączenie elektryczne

• G: zasilanie 24 V AC (SELV) lub 15...35 V DC
• G0: masa zasilania i pomiarowa
• X1: wyjście VOC (0...10 V DC / 0...5 V DC / 4...20 mA)
• X2: wyjście temperatury (0...10 V DC / 0...5 V DC / 4...20 mA)
• Zaciski: śrubowe do przewodów 1 × 2,5 mm² lub 2 × 1,5 mm²

Zachowanie przy awarii

• Awaria VOC: sygnał wyjściowy VOC na X1 przyjmuje wartość 10 V / 5 V lub 20 mA (po 60 s).
• Awaria czujnika temperatury: sygnał wyjściowy temperatury na X2 przyjmuje wartość 0 V lub 0 mA.

Dane techniczne

• Zasilanie: 24 V AC ±20% lub 15…35 V DC (SELV); 24 V AC/DC klasa 2 (US)
• Pobór mocy: max <2,1 VA (dla wyjść napięciowych „U”) / max <2,9 VA (dla wyjść prądowych „I”)
• VOC – zakres: 0…100 % VOC
• VOC – wyjście: 0...10 V DC lub 0...5 V DC (maks. ±1 mA) / 4...20 mA (maks. 500 Ω)
• Temperatura – zakres zastosowania: −5...+45 °C
• Temperatura – zakres pomiarowy: 0...50 °C lub −35...+35 °C
• Temperatura – wyjście: 0...10 V DC lub 0...5 V DC (maks. ±1 mA) / 4...20 mA (maks. 500 Ω)
• Wilgotność pracy (bez kondensacji): 0…95 % r.h.
• Stopień ochrony (po zamontowaniu): IP54
• Maks. prędkość powietrza: 10 m/s
• Materiały i kolory: podstawa PC RAL 7001, pokrywa PC RAL 7035, trzpień PC RAL 7001, osłona z filtrem PC RAL 7001, kołnierz PA66-GF35 (czarny), dławik PA RAL 7035
• Urządzenie (w całości): nie zawiera silikonu
• Masa (z opakowaniem): ok. 0,237 kg

Montaż

• Montaż w kanale z użyciem kołnierza montażowego (w komplecie) – kołnierz umożliwia ustawienie wymaganej głębokości zanurzenia trzpienia pomiarowego.
• Przewód należy wprowadzić przez dławik kablowy M16 (w komplecie).
• Aby zapewnić stopień ochrony po zamontowaniu, czujnik należy montować tak, aby dławik kablowy był skierowany w dół.
• Elementy pomiarowe w trzpieniu są wrażliwe na uderzenia i wstrząsy – podczas montażu należy zachować ostrożność.
• Czujnika nie należy montować w dachowych instalacjach wentylacyjnych (wpływ promieniowania słonecznego).

Podsumowanie

Siemens QPM1160 to praktyczny kanałowy czujnik VOC z jednoczesnym pomiarem temperatury, zasilany 24 V AC/DC i oferujący konfigurowalne wyjścia 0...10 V / 0...5 V / 4...20 mA. Możliwość doboru stałej czasowej VOC i zakresu temperatury, montaż w kanale z kołnierzem oraz brak potrzeby ponownej kalibracji sprawiają, że jest to wygodne rozwiązanie do systemów HVAC pracujących w trybie wentylacji według zapotrzebowania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt jest przeznaczony do stosowania w kanałach wentylacyjnych i klimatyzacyjnych wewnątrz budynków. Nie używać na zewnątrz.
• Produkt nie jest urządzeniem bezpieczeństwa i nie może być stosowany jako czujnik ostrzegający o gazie lub dymie.
• Urządzenie elektryczne niskonapięciowe, zasilane napięciem AC 24 V ±20% lub DC 15…35 V. Do zasilania należy stosować wyłącznie transformator SELV z oddzielnymi uzwojeniami, przeznaczony do pracy ciągłej 100%.
• Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami elektrycznymi przez wykwalifikowany personel.
• Przed rozpoczęciem montażu lub podłączenia należy odłączyć zasilanie. Nieprawidłowe okablowanie lub zastosowanie niewłaściwego zasilania może spowodować uszkodzenie urządzenia albo nieprawidłową pracę instalacji.
• Urządzenie należy montować w taki sposób, aby dławik kablowy był skierowany w dół; jest to wymagane do zachowania stopnia ochrony IP54 w stanie zamontowanym.
• Nie montować urządzenia na dachu instalacji wentylacyjnej ani w miejscach narażonych na bezpośrednie promieniowanie słoneczne. Dla prawidłowej pracy temperatura otoczenia czujnika musi mieścić się w zakresie od -5°C do +45°C.
• W przypadku współpracy z nawilżaczami parowymi należy zachować minimalną odległość 3 m od nawilżacza; zalecana jest możliwie największa odległość, nie większa jednak niż 10 m.
• Czujnik należy montować w miejscu łatwo dostępnym do serwisu. Elementy pomiarowe w sondzie są wrażliwe na uderzenia i wstrząsy, dlatego należy chronić urządzenie przed uszkodzeniami mechanicznymi.
• Produkt jest przeznaczony do pracy w środowisku o wilgotności 0…95% RH bez kondensacji. Nie należy użytkować urządzenia w warunkach powodujących skraplanie wilgoci.
• Maksymalna dopuszczalna prędkość przepływu powietrza wynosi 10 m/s.
• Do prowadzenia przewodów należy stosować zasady ograniczające zakłócenia elektromagnetyczne; w środowiskach z problemami EMC należy używać kabli ekranowanych, a dla linii zasilających wtórnych i sygnałowych przewodów typu skrętka.
• Zużytego produktu nie wolno wyrzucać z odpadami komunalnymi. Produkt i opakowanie należy przekazać do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.
