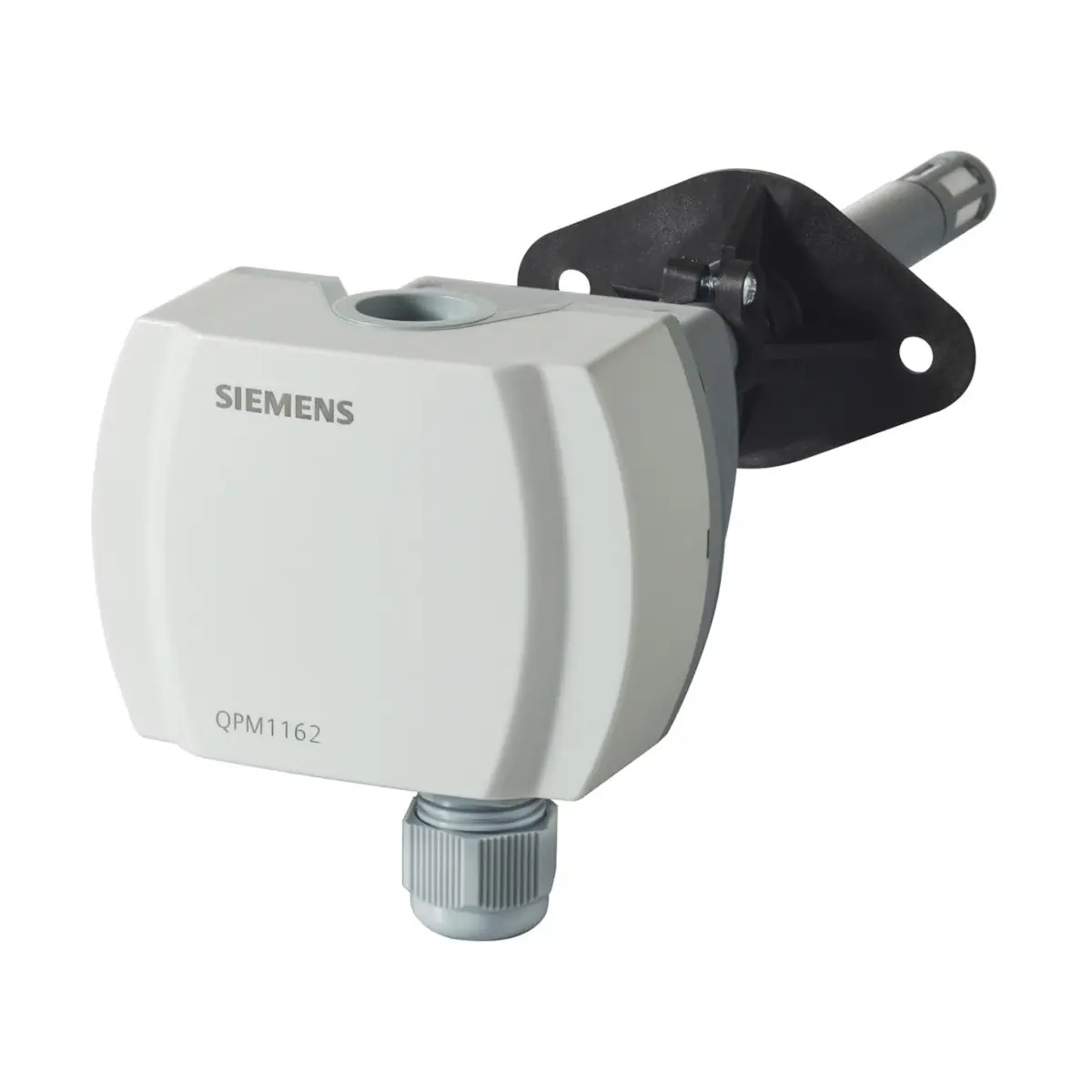

QPM1162 Kanałowy czujnik jakości powietrza, 3 wyjścia 0..5 lub 0..10 [V] lub 4..20 [mA] (VOC: 0..100 % / 0..50 °C lub -35..35 °C / 0..100 % r.h)

QPM1162 to kanałowy czujnik jakości powietrza (VOC) Siemens Symaro™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych HVAC. Urządzenie mierzy stężenie VOC (gaz mieszany) jako wskaźnik niepożądanych zapachów w kanale powietrznym, a dodatkowo realizuje pomiar wilgotności względnej i temperatury. Czujnik zasilany jest 24 V AC lub 15…35 V DC (SELV), a sygnały wyjściowe są nastawiane (0…10 V DC / 0…5 V DC / 4…20 mA). Dzięki wbudowanej kompensacji pomiaru VOC czujnik nie wymaga serwisowania ani powtórnej kalibracji.

Najważniejsze cechy

• Producent: Siemens
• Model: QPM1162
• Typ: kanałowy czujnik jakości powietrza (VOC) z pomiarem wilgotności i temperatury
• Element pomiarowy VOC: podgrzewany element półprzewodnikowy (tlenek metalu / dwutlenek cyny)
• Wilgotność: pomiar pojemnościowy 0…100% r.h.
• Temperatura: wybierany zakres 0…50 °C lub −35…+35 °C
• Wyjścia (nastawiane): 0…10 V DC / 0…5 V DC / 4…20 mA
• Regulowana dynamika VOC: wybór stałej czasowej (wolna/normalna/szybka)
• Stopień ochrony (zamontowany): IP54
• Dostarczany z: kołnierzem montażowym oraz dławikiem kablowym M16

Zastosowanie

QPM1162 przeznaczony jest do stosowania w instalacjach wentylacyjnych i klimatyzacyjnych w celu zwiększenia komfortu oraz optymalizacji zużycia energii poprzez realizację wentylacji według zapotrzebowania. Może pracować jako czujnik regulacyjny powietrza nawiewanego lub wywiewanego oraz jako czujnik dla systemu BMS.

• Pomiar VOC: jako wskaźnik obecności niepożądanych zapachów (np. dym tytoniowy, zapachy wydzielane przez ciało, opary materiałowe) w kanale powietrznym
• Pomiar wilgotności względnej: w kanale powietrznym
• Pomiar temperatury: w kanale powietrznym

Uwaga: czujnik nie może być stosowany jako urządzenie gwarantujące bezpieczeństwo (np. ostrzegające o obecności gazu lub dymu) oraz nie może być stosowany na zewnątrz.

Mierzone parametry i wyjścia

• X1: VOC – sygnał liniowy 0…10 V DC / 0…5 V DC (0…100% VOC, maks. ±1 mA) lub 4…20 mA (0…100% VOC, maks. 500 Ω)
• X2: wilgotność względna – sygnał liniowy 0…10 V DC / 0…5 V DC (0…100% r.h., maks. ±1 mA) lub 4…20 mA (0…100% r.h., maks. 500 Ω)
• X3: temperatura – sygnał liniowy 0…10 V DC / 0…5 V DC (0…50 °C lub −35…+35 °C, maks. ±1 mA) lub 4…20 mA (0…50 °C lub −35…+35 °C, maks. 500 Ω)

Funkcje i działanie

Pomiar VOC i wybór stałej czasowej

Stężenie VOC mierzone jest półprzewodnikowym elementem z tlenku metalu. Wybór szybkości reakcji na zmiany VOC realizowany jest przez ograniczenie maksymalnej szybkości zmiany sygnału (zwora – stała czasowa VOC):

• R1 (wolna): maks. 2,5% zmiany sygnału VOC na minutę; t63 < 13 min (dla nagłej zmiany do 50% VOC)
• R2 (normalna): maks. 10% zmiany sygnału VOC na minutę; t63 < 3,5 min (nastawa fabryczna)
• R3 (szybka): maks. 40% zmiany sygnału VOC na minutę; t63 < 1 min

Pomiar wilgotności

• Zakres pomiarowy: 0…100% r.h.
• Zakres zastosowania: 0…95% r.h. (bez kondensacji)
• Stała czasowa t63: ok. 20 s
• Dokładność (23 °C, 24 V DC): ±5% r.h. (0…95% r.h.), typowo ±3% r.h. (30…70% r.h.)

Pomiar temperatury

• Zakres zastosowania: −5…+45 °C (dla prawidłowego działania)
• Zakres pomiarowy (wybierany): 0…50 °C lub −35…+35 °C
• Dokładność (24 V DC): ±0,3 K (23 °C), ±0,8 K (15…35 °C), ±1 K (−35…+50 °C)
• Stała czasowa: < 3,5 min w powietrzu o prędkości 2 m/s

Zachowanie przy awarii

• Awaria VOC: wyjście X1 przechodzi na 10 V / 5 V lub 20 mA (po 60 s)
• Awaria temperatury: wyjście X3 przechodzi na 0 V lub 0 mA, a wyjście wilgotności X2 wzrasta do 10 V / 5 V lub 20 mA (po 60 s)
• Awaria wilgotności: wyjście X2 przechodzi na 10 V / 5 V lub 20 mA (po 60 s), a wyjście temperatury pozostaje aktywne

Podłączenie elektryczne i konfiguracja

• Zasilanie: 24 V AC ±20% lub 15…35 V DC (SELV); 50/60 Hz przy 24 V AC
• Zaciski: śrubowe do przewodów 1 × 2,5 mm² lub 2 × 1,5 mm²
• Wyjścia: nastawiane zworą: 4…20 mA / 0…10 V DC / 0…5 V DC
• Pobór mocy: maks. < 2,1 VA (dla wyjść napięciowych „U”); maks. < 3,5 VA (dla wyjść prądowych „I”)
• Dławik kablowy: M16 (dostarczany z czujnikiem)

Dane techniczne

• VOC: 0…100% VOC; t63 <13 min (R1) / <3,5 min (R2) / <1 min (R3)
• Wilgotność: 0…100% r.h.; t63 ok. 20 s; zakres zastosowania 0…95% r.h. (bez kondensacji)
• Temperatura: 0…50 °C lub −35…+35 °C; stała czasowa <3,5 min (2 m/s)
• Maks. prędkość powietrza: 10 m/s
• Stopień ochrony (zamontowany): IP54
• Klasa bezpieczeństwa: III wg EN 60730-1
• Warunki pracy (obudowa z elektroniką): 0…50 °C, 0…95% r.h. (bez kondensacji)
• Materiały i kolory: podstawa PC RAL 7001, pokrywa PC RAL 7035; trzpień PC RAL 7001; kołnierz PA66-GF35 (czarny)
• Bez silikonu: czujnik (w całości) nie zawiera silikonu
• Masa (z opakowaniem): ok. 0,237 kg

Montaż

• Do zachowania stopnia ochrony IP54 czujnik należy zamontować tak, aby dławik kablowy był skierowany w dół.
• Czujnik montować w miejscu łatwo dostępnym dla serwisu.
• W instalacjach z nawilżaczami parowymi zachować min. 3 m od nawilżacza (zalecane jak najdalej, ale nie więcej niż 10 m).
• Elementy pomiarowe w trzpieniu są wrażliwe na uderzenia i wstrząsy – podczas montażu zachować ostrożność.
• Nie montować na zewnątrz oraz nie stosować w dachowych instalacjach wentylacyjnych (wpływ promieniowania słonecznego); dla prawidłowej pracy wymagana temperatura otoczenia −5…+45 °C.

Wyposażenie dodatkowe

• Osłona ochronna z filtrem (część zamienna): AQF3101

Podsumowanie

Siemens QPM1162 to praktyczny kanałowy czujnik HVAC do kontroli jakości powietrza w oparciu o VOC, z jednoczesnym pomiarem wilgotności i temperatury. Konfigurowalne wyjścia (0…10 V / 0…5 V / 4…20 mA), wybór dynamiki reakcji VOC oraz montaż z kołnierzem i dławikiem M16 czynią go wygodnym rozwiązaniem do wentylacji sterowanej zapotrzebowaniem w kanałach powietrznych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt przeznaczony do stosowania wyłącznie w kanałach powietrznych instalacji wentylacyjnych i klimatyzacyjnych. Nie używać na zewnątrz budynków.
• Produkt nie jest urządzeniem bezpieczeństwa. Nie stosować jako czujnika ostrzegającego o gazie lub dymie.
• Urządzenie elektryczne niskonapięciowe, zasilane AC 24 V ±20% lub DC 15...35 V (SELV). Do zasilania należy stosować wyłącznie transformator bezpieczeństwa SELV z oddzielnymi uzwojeniami, przeznaczony do pracy ciągłej 100%.
• Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta i lokalnymi przepisami.
• Przed rozpoczęciem montażu i podłączenia należy odłączyć zasilanie. Okablowanie należy wykonać zgodnie ze schematem producenta oraz wymaganiami urządzenia współpracującego.
• Przy doborze zabezpieczenia linii zasilającej należy stosować się do dokumentacji producenta: bezpiecznik zwłoczny maks. 10 A albo wyłącznik nadprądowy maks. 13 A o charakterystyce B, C lub D, albo źródło zasilania z ograniczeniem prądu do maks. 10 A.
• Urządzenie należy montować w sposób zapewniający wymagany stopień ochrony IP54 w stanie zamontowanym. Dławik kablowy musi być skierowany w dół.
• Nie montować urządzenia na górze budynku ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne. Dla prawidłowej pracy temperatura otoczenia czujnika musi mieścić się w zakresie od -5 do +45 °C.
• W przypadku współpracy z nawilżaczami parowymi należy zachować odległość minimum 3 m od nawilżacza; jeśli warunki instalacji na to pozwalają, zalecany jest jak największy dystans, nie większy jednak niż 10 m.
• Elementy pomiarowe znajdujące się w sondzie są wrażliwe na uderzenia i wstrząsy. Należy unikać udarów mechanicznych podczas transportu, montażu i eksploatacji.
• Urządzenie jest przeznaczone do pracy w powietrzu o wilgotności 0...95% r.h. bez kondensacji. Nie dopuszczać do pracy w warunkach skraplania pary wodnej.
• Maksymalna prędkość powietrza dla urządzenia wynosi 10 m/s. Nie przekraczać dopuszczalnych parametrów pracy.
• W środowiskach narażonych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane, a dla linii zasilających wtórnych i sygnałowych przewody typu skrętka. Należy przestrzegać dopuszczalnych długości przewodów.
• Obudowy nie należy otwierać poza czynnościami montażowymi i nastawczymi przewidzianymi przez producenta. Wszelkie ustawienia zworek i połączenia wykonywać zgodnie z dokumentacją.
• Nie wyrzucać z odpadami komunalnymi. Produkt i opakowanie należy przekazać do selektywnej zbiórki oraz recyklingu zgodnie z lokalnymi i krajowymi przepisami.
