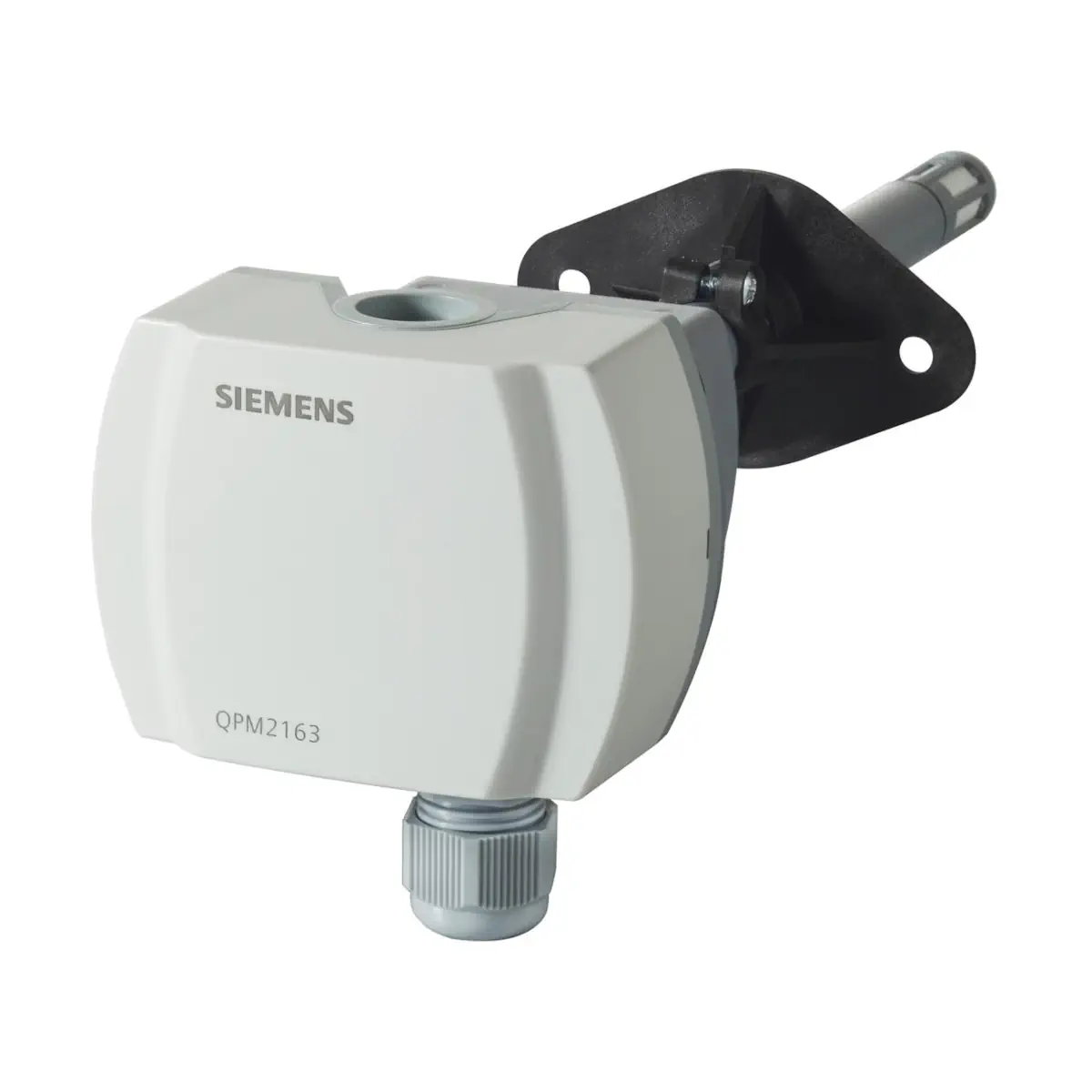

QPM2163 Kanałowy czujnik jakości powietrza, 4 wyjścia 0..5 lub 0..10 [V] lub 4..20 [mA] (CO2: 0..2000 ppm / VOC: 0..100 % lub CO2+VOC / 0..50 °C lub -35..35 °C / 0..100 % r.h)

QPM2163 to kanałowy, wielofunkcyjny czujnik jakości powietrza Siemens Symaro™, przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych (HVAC) realizujących wentylację według zapotrzebowania. Urządzenie mierzy CO2 (metoda NDIR) oraz VOC (czujnik półprzewodnikowy z podgrzewanym elementem z tlenku metalu), a także wilgotność względną i temperaturę w kanale powietrznym. Czujnik oferuje nastawiane sygnały wyjściowe 0...10 V DC / 0...5 V DC / 4...20 mA oraz nie wymaga powtórnej kalibracji.

Najważniejsze cechy

• Producent: Siemens
• Model: QPM2163
• Typ: kanałowy czujnik jakości powietrza (CO2 + VOC) z pomiarem wilgotności i temperatury
• Zasilanie: 24 V AC ±20% lub 15…35 V DC (SELV); 50/60 Hz przy 24 V AC
• Pomiar CO2: 0…2000 ppm (NDIR)
• Pomiar VOC: 0…100% VOC
• Pomiar wilgotności: 0…100% r.h.
• Pomiar temperatury: 0…50 °C (nastawa fabryczna) lub −35…+35 °C (wybierane zworą)
• Sygnały wyjściowe: 0...10 V DC lub 0...5 V DC lub 4...20 mA (nastawiane zworą)
• Wyjście zapotrzebowania na wentylację (IAQ): wybór większej wartości z CO2 lub VOC
• Nie wymaga powtórnej kalibracji: działanie bez powtórnej kalibracji przez 8 lat
• Maks. prędkość powietrza w kanale: 10 m/s
• Stopień ochrony (zamontowany): IP54
• Dostawa: z kołnierzem montażowym oraz dławikiem kablowym M16

Zastosowanie

QPM2163 jest przeznaczony do stosowania w instalacjach wentylacyjnych i klimatyzacyjnych w celu zwiększenia komfortu oraz optymalizacji zużycia energii poprzez sterowanie wentylacją w oparciu o jakość powietrza. Może pracować jako czujnik regulacyjny powietrza nawiewanego lub wywiewanego oraz jako czujnik współpracujący z BMS.

• Pomiar CO2 i VOC: m.in. w instalacjach wentylacyjnych pomieszczeń przyjęć, holi i poczekalni, hal i sal targowych/wystawienniczych, restauracji i stołówek, centrów handlowych, sal gimnastycznych, pomieszczeń handlowych i sal konferencyjnych.

• Uwaga: czujnik nie może być stosowany jako urządzenie gwarantujące bezpieczeństwo (np. ostrzeganie o gazie lub dymie) oraz nie może być stosowany na zewnątrz pomieszczeń.

Funkcje i działanie

Pomiar CO2 (NDIR)

• Pomiar stężenia CO2 realizowany jest metodą absorpcji promieniowania podczerwonego (NDIR).
• Zakres: 0…2000 ppm
• Stała czasowa t63: < 5 min
• Sygnał na wyjściu: liniowy, proporcjonalny do stężenia CO2

Pomiar VOC (lotne związki organiczne)

• Pomiar VOC realizowany jest przy pomocy półprzewodnikowego elementu pomiarowego z tlenku metalu.
• Dzięki wbudowanemu mechanizmowi kompensacji czujnik nie wymaga serwisowania ani powtórnej kalibracji.
• Zakres: 0…100% VOC
• Stała czasowa t63 VOC (wybierana): <13 min (R1), <3,5 min (R2), <1 min (R3)

Zapotrzebowanie na wentylację (IAQ: wybór większej wartości CO2/VOC)

• Czujnik porównuje sygnały zapotrzebowania wyznaczone z CO2 oraz z przefiltrowanego VOC.
• Na wyjściu dostępny jest sygnał odpowiadający większej wartości (CO2 lub VOC) jako wspólne zapotrzebowanie na wentylację.
• Wyjście można ustawić jako IAQ = CO2 + VOC (nastawa fabryczna) lub tylko VOC (zwora).

Pomiar wilgotności i temperatury

• Wilgotność względna: pomiar pojemnościowy, sygnał ciągły odpowiadający zakresowi 0…100% r.h.
• Temperatura: sygnał ciągły odpowiadający zakresowi 0…50 °C lub −35…+35 °C (wybór zworą).

Konfiguracja (zwory)

• Wybór stałej czasowej VOC: R1 (wolna), R2 (normalna – fabrycznie), R3 (szybka)
• Wybór zakresu temperatury: R4 (−35…+35 °C), R5 (0…50 °C – fabrycznie), R6 (Reserve)
• Wyjście IAQ/VOC: S1 (tylko VOC), S2 (IAQ = CO2+VOC – fabrycznie)
• Wybór typu sygnału wyjściowego: O1 (4…20 mA), O2 (0…10 V DC), O3 (0…5 V DC)

Podłączenie elektryczne

• G: zasilanie 24 V AC (SELV) lub 15…35 V DC
• G0: masa zasilania i masa pomiarowa
• X1: sygnał wyjściowy 0...10 V DC / 0...5 V DC / 4...20 mA
• X2: sygnał wyjściowy 0...10 V DC / 0...5 V DC / 4...20 mA
• X3: sygnał wyjściowy 0...10 V DC / 0...5 V DC / 4...20 mA
• X4: sygnał wyjściowy 0...10 V DC / 0...5 V DC / 4...20 mA

Zachowanie przy awarii (sygnały wyjściowe)

• W przypadku awarii VOC: wyjście X1 lub X2 przyjmuje wartość 10 V / 5 V / 20 mA (po 60 s).
• W przypadku awarii CO2: wyjście X1 przyjmuje wartość 10 V / 5 V / 20 mA (po 60 s).
• W przypadku awarii czujnika temperatury: wyjście X4 przyjmuje wartość 0 V / 0 mA; sygnał wilgotności wzrasta do 10 V / 5 V / 20 mA (po 60 s).
• W przypadku awarii czujnika wilgotności: wyjście X3 przyjmuje wartość 10 V / 5 V / 20 mA (po 60 s), a sygnał temperatury pozostaje aktywny.

Dane techniczne (wybrane)

• Zasilanie: 24 V AC ±20% lub 15…35 V DC (SELV)
• Pobór mocy (maks.):
  • dla wyjścia napięciowego „U”: < 3,2 VA
  • dla wyjścia prądowego „I”: < 5,0 VA
• CO2: 0…2000 ppm; dokładność przy 23 °C i 1013 hPa: ≤ ±(50 ppm + 2% zmierzonej wartości); zależność temperaturowa (typ.): ±2 ppm/°C; dryft (typ.): ≤±5% zakresu/5 lat
• VOC: 0…100% VOC; t63: <13 min (R1), <3,5 min (R2), <1 min (R3)
• Wilgotność: 0…100% r.h.; zakres zastosowania 0…95% r.h. (bez kondensacji); dokładność przy 23 °C i 24 V DC: ±5% r.h. (0…95%); ±3% r.h. typowo (30…70%)
• Temperatura: zakres zastosowania −5…+45 °C; zakres pomiarowy 0…50 °C lub −35…+35 °C; t63: <3,5 min w powietrzu o prędkości 2 m/s
• Wyjścia 0…10 V / 0…5 V: maks. ±1 mA
• Wyjścia 4…20 mA: maks. 500 Ω
• Stopień ochrony (zamontowany): IP54
• Klasa bezpieczeństwa: III wg EN 60730-1
• Zaciski: śrubowe do przewodów 1 × 2,5 mm² lub 2 × 1,5 mm²
• Maks. prędkość powietrza: 10 m/s
• Materiały (wybrane): obudowa i trzpień z poliwęglanu; kołnierz montażowy PA66-GF35
• Czujnik (w całości): nie zawiera silikonu
• Masa z opakowaniem: ok. 0,263 kg

Montaż

• Montaż w kanale z użyciem kołnierza montażowego (w komplecie), z ustawieniem wymaganej głębokości zanurzenia.
• Aby zapewnić stopień ochrony, czujnik należy zamontować tak, aby dławik kablowy był skierowany w dół.
• W instalacjach z nawilżaczami parowymi zachować minimalną odległość 3 m od nawilżacza (zalecane możliwie największa, nie więcej niż 10 m).
• Elementy pomiarowe w trzpieniu są wrażliwe na uderzenia i wstrząsy – podczas montażu zachować ostrożność.
• Czujnik nie może być montowany w dachowych instalacjach wentylacyjnych (wpływ promieniowania słonecznego).

Podsumowanie

Siemens QPM2163 to profesjonalny czujnik kanałowy do systemów HVAC, który łączy pomiar CO2 (NDIR), VOC, wilgotności i temperatury oraz udostępnia konfigurowalne sygnały wyjściowe 0...10 V / 0...5 V / 4...20 mA. Funkcja wyznaczania wspólnego zapotrzebowania na wentylację (wybór większej wartości CO2/VOC), brak konieczności powtórnej kalibracji oraz solidna konstrukcja do montażu w kanale sprawiają, że jest to skuteczne rozwiązanie do wentylacji według zapotrzebowania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie jest przeznaczone wyłącznie do montażu w kanałach wentylacyjnych i klimatyzacyjnych, jako czujnik jakości powietrza dla systemów automatyki budynkowej.
• Produkt nie jest urządzeniem bezpieczeństwa i nie może być stosowany jako czujnik alarmowy gazu ani dymu.
• Nie stosować urządzenia na zewnątrz budynków.
• Montaż, podłączenie i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami przez odpowiednio wykwalifikowany personel.
• Urządzenie zasilać wyłącznie napięciem AC 24 V ±20% lub DC 15…35 V, z wykorzystaniem źródła SELV. Nieprawidłowe zasilanie może spowodować uszkodzenie urządzenia lub nieprawidłową pracę.
• Przed rozpoczęciem montażu i podłączania należy odłączyć zasilanie.
• Przy doborze i zabezpieczeniu transformatora oraz podczas wykonywania okablowania należy przestrzegać lokalnych przepisów bezpieczeństwa.
• Urządzenie należy montować tak, aby dławik kablowy był skierowany w dół; jest to wymagane do zachowania stopnia ochrony IP54.
• Czujnik należy montować w miejscu łatwo dostępnym do obsługi serwisowej.
• Nie montować urządzenia na szczycie instalacji wentylacyjnej na dachu ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne. Dla prawidłowej pracy temperatura otoczenia obudowy musi mieścić się w zakresie od -5°C do +45°C.
• W przypadku współpracy z nawilżaczami parowymi zachować minimalną odległość 3 m od nawilżacza; zalecana jest możliwie duża odległość, nie większa jednak niż 10 m, jeśli pozwala na to instalacja.
• Elementy pomiarowe znajdujące się w sondzie są wrażliwe na uderzenia i wstrząsy; należy unikać udarów mechanicznych podczas transportu, montażu i eksploatacji.
• Urządzenie stosować wyłącznie w dopuszczalnych warunkach pracy: temperatura pracy 0…50°C dla obudowy z elektroniką, wilgotność 0…95% r.h. bez kondensacji.
• Należy przestrzegać dopuszczalnej prędkości przepływu powietrza: maks. 10 m/s.
• W instalacjach narażonych na zakłócenia elektromagnetyczne należy stosować przewody ekranowane, a dla linii zasilających i sygnałowych przewody skręcane.
• Nie wyrzucać produktu z odpadami komunalnymi. Produkt, opakowanie oraz ewentualne baterie należy przekazać do odpowiednich punktów selektywnej zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
