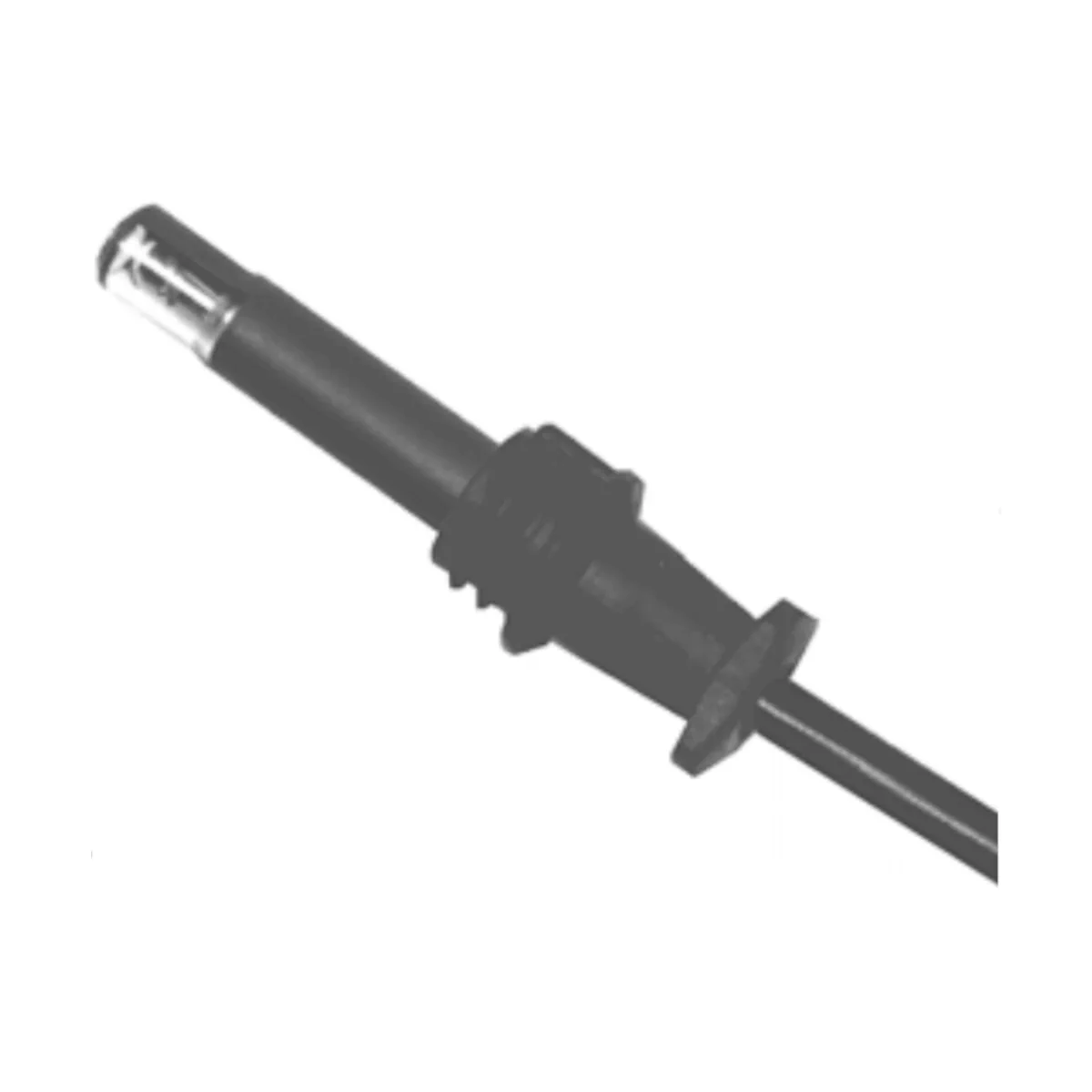

QRB1A-A068B70B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 68cm, wtykany

QRB1A-A068B70B to kompaktowy czujnik fotorezystancyjny (fotorezystor) firmy Siemens, przeznaczony do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego. Czujnik współpracuje ze sterownikami palników Siemens LAL, LME7, LMO, LMV i LOA, a jego maksymalna czułość spektralna przypada na ok. 600 nm – co odpowiada zakresowi promieniowania widzialnego typowemu dla żółtych płomieni olejowych. Wersja …B jest wyposażona w korek z miękkiego plastiku ułatwiający montaż w otworze mocującym.

Najważniejsze cechy

• Producent: Siemens
• Model (typ): QRB1A-A068B70B
• Rodzaj czujnika: fotorezystancyjny (fotorezystor) do nadzoru płomienia
• Monitorowane zjawisko: promieniowanie świetlne płomieni olejowych w zakresie widzialnym
• Reakcja na światło: padające czołowo i bocznie (90°)
• Maksymalna czułość spektralna: ok. 600 nm
• Czułość / kolor obudowy: normalna / czarny
• Korek montażowy: tak (miękki plastik)
• Kabel czujnika (QRB1): w komplecie, na stałe podłączony

Zastosowanie

QRB1A-A068B70B służy do nadzoru płomienia w palnikach olejowych (zwykle pracujących w trybie przerywanym) w połączeniu ze sterownikami palników Siemens:

• LAL
• LME7
• LMO
• LMV
• LOA

Ze względu na możliwość reakcji czujnika również na części widma innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować rozwiązania zapewniające odporność na zakłócenia od obcych źródeł światła.

Wykonanie i montaż

Czujnik jest niewielkim elementem fotorezystancyjnym z na stałe podłączonym 2-żyłowym kablem w izolacji termoplastycznej. Wariant z korkiem mocuje się w otworze montażowym (z rowkiem z boku); wargi uszczelniające i mocujące korka stabilizują położenie czujnika, a sprężyna czujnika wspiera prawidłowe ustawienie w kierunku płomienia.

• Moment dokręcenia obejmy: maks. 0,3 Nm (w przypadku stosowania obejmy w aplikacji)
• Wskazówka instalacyjna: przewód czujnika prowadzić możliwie daleko od innych przewodów, szczególnie kabli zapłonowych wysokiego napięcia

Dane techniczne (dla QRB1A-A068B70B)

• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne
• Długość obudowy (g): 50 mm
• Widoczna długość kabla (l): 68 cm
• Długość ściągniętej izolacji (m): 70 mm
• Koniec przewodu: z końcówką rurkową
• Przewód (QRB1): 2 x 0,75 mm², splotka miedziana; izolacja zewnętrzna Ø 5,2 mm, PCW
• Ciężar (QRB1, zależnie od typu): ok. 20…35 g
• Temperatura pracy: -20…+60°C
• Wilgotność: <95% wilg. wzgl.
• Maks. wysokość ustawienia: 2000 m n.p.m.

Funkcja działania

• Elementem światłoczułym jest fotorezystor o rezystancji ciemnej (bez oświetlenia) w zakresie MΩ.
• Wraz ze wzrostem natężenia światła rezystancja spada do zakresu kΩ i jest przetwarzana przez sterownik palnika do utworzenia sygnału płomienia.
• W przeciwieństwie do fotokomórki w RAR czujnik reaguje na żarzącą się okładzinę komory spalania.

Podsumowanie

Siemens QRB1A-A068B70B to czujnik fotorezystancyjny o normalnej czułości (czarna obudowa), przeznaczony do pewnego nadzoru płomieni olejowych w świetle widzialnym. Wariant z korkiem z miękkiego plastiku, przewodem w komplecie oraz parametrami montażowymi (50 mm długości obudowy, 68 cm widocznego kabla) sprawdza się w aplikacjach wymagających stabilnego osadzenia czujnika i poprawnego ukierunkowania na płomień.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt zgodny z chińską dyrektywą RoHS.
• Czujnik fotorezystancyjny do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego. Model QRB1A-A068B70B przeznaczony jest do stosowania wyłącznie w połączeniu ze sterownikiem palnika.
• Produkt przeznaczony dla producentów OEM do stosowania w ich wyrobach. Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach.
• Nie otwierać czujnika, nie wykonywać manipulacji ani modyfikacji produktu.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Nie używać produktu po upadku, uderzeniu lub uszkodzeniu obudowy, nawet jeśli uszkodzenia zewnętrzne nie są widoczne. Może to spowodować pogorszenie funkcji bezpieczeństwa.
• Przewód czujnika należy prowadzić oddzielnie, z możliwie największą odległością od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika razem z innymi przewodami.
• Nie przekraczać dopuszczalnej długości przewodu czujnika określonej dla modelu QRB1A-A068B70B w dokumentacji producenta.
• Ze względu na możliwość reakcji czujnika na inne źródła światła, takie jak oświetlenie kotłowni czy promienie słoneczne, należy przestrzegać wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do produktu. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Stopień ochrony produktu: IP40. Produkt nie jest przeznaczony do narażenia na bezpośrednie działanie wody.
• Klasa ochronności II.
• Dopuszczalny zakres temperatury składowania, transportu i pracy: od -20°C do +60°C.
• Dopuszczalna wilgotność: poniżej 95% wilgotności względnej.
• Maksymalna wysokość instalacji: 2000 m n.p.m.
• Pozycja montażowa: dowolna, zgodnie z dokumentacją producenta.
• Moment dokręcenia obejmy: maksymalnie 0,3 Nm.
• Do czyszczenia nie używać aerozolowych preparatów do czyszczenia palników. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
