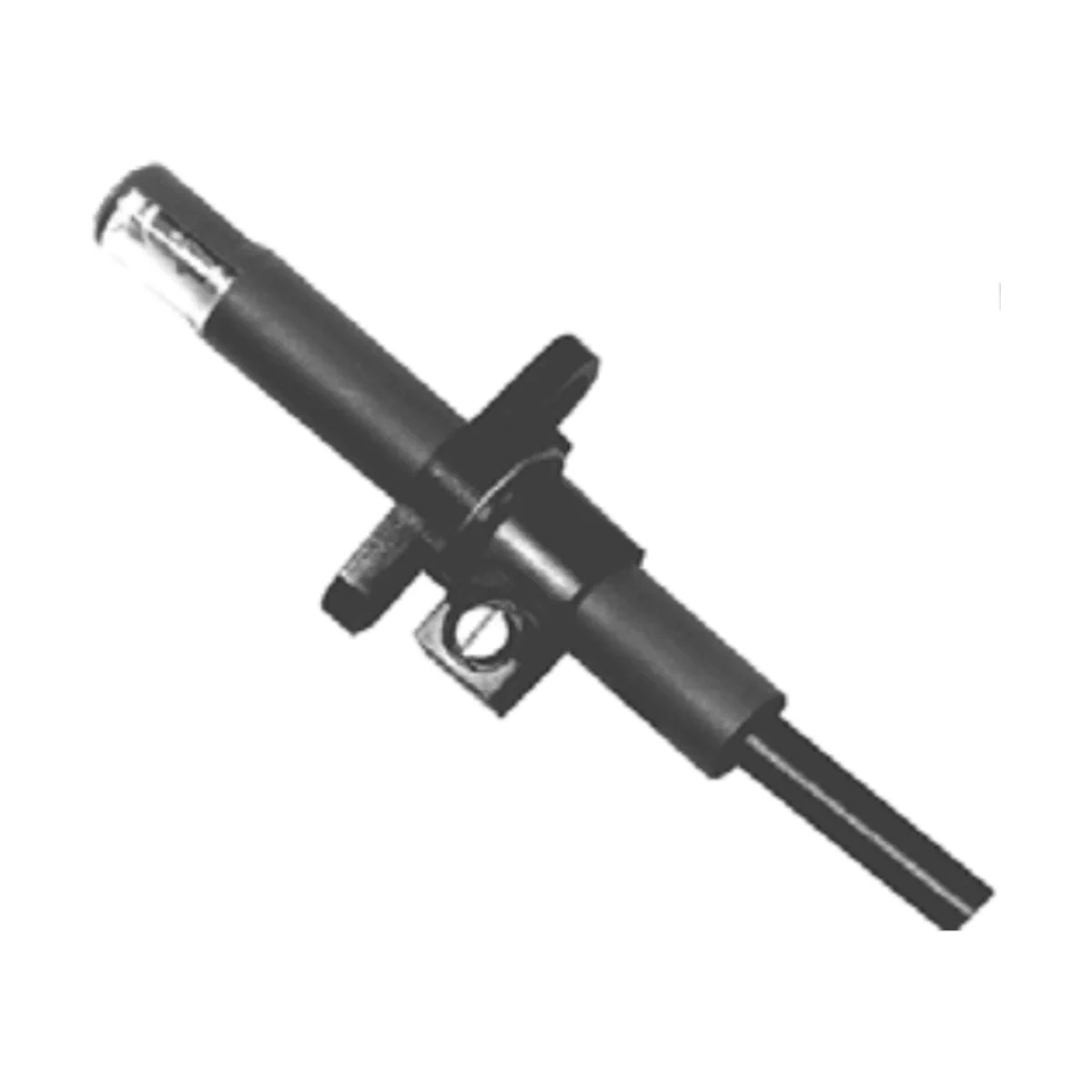

QRB1A-A070B70A1 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość (czarny), długość kabla 70cm, z kołnierzem i obejmą

QRB1A-A070B70A1 to czujnik fotorezystancyjny Siemens przeznaczony do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego. Czujnik stosuje się głównie w połączeniu ze sterownikami palników (m.in. serii LAL, LME7, LMO, LMV i LOA) w palnikach olejowych pracujących w trybie przerywanym. Wersja QRB1...A jest wykonaniem bez korka z miękkiego plastiku, a w odmianie ...A1 dostarczana jest z małym kołnierzem i obejmą (akcesoria dołączone luzem) ułatwiającymi montaż i stabilne ustawienie czujnika w kierunku płomienia.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: QRB1A-A070B70A1
• Numer artykułu (zamówieniowy): BPZ:QRB1A-A070B70A1
• Rodzaj czujnika: fotorezystancyjny (fotorezystor)
• Monitorowany płomień: żółty płomień olejowy (światło widzialne)
• Reakcja na światło: czołowo oraz bocznie (90°)
• Maks. czułość spektralna: ok. 600 nm
• Czułość / kolor obudowy: normalna / czarny
• Długość obudowy (g): 50 mm
• Widoczna długość kabla (l): 70 cm
• Długość ściągniętej izolacji (m): 70 mm
• Kabel: podłączony na stałe, 2-żyłowy
• Akcesoria w komplecie: mały kołnierz i obejma (dołączone luzem)

Zastosowanie

Czujnik QRB1A-A070B70A1 służy do monitorowania płomienia olejowego w zakresie widzialnym w połączeniu ze sterownikami palników LAL, LME7, LMO, LMV i LOA.

Ze względu na możliwość reakcji czujnika na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować się do obowiązujących przepisów dotyczących odporności na zakłócenia z obcych źródeł światła.

Zasada działania

• Monitorowanie promieniowania świetlnego płomieni olejowych w zakresie światła widzialnego.
• Elementem światłoczułym jest fotorezystor o rezystancji ciemnej (bez oświetlenia) w zakresie MΩ.
• Wraz ze wzrostem natężenia światła rezystancja spada do zakresu kΩ i jest przetwarzana przez sterownik palnika na sygnał płomienia.
• W przeciwieństwie do fotokomórki w RAR czujnik reaguje na żarzącą się okładzinę komory spalania.

Wykonanie i montaż

• Wykonanie: niewielki czujnik fotorezystancyjny z podłączonym na stałe 2-żyłowym kablem w izolacji termoplastycznej.
• Wersja QRB1...A: czujnik bez korka z miękkiego plastiku (mocowanie za pomocą kołnierza).
• Stabilne ustawienie: rowek prowadzący w kołnierzu oraz krzywka na obejmie czujnika wspierają zamocowanie odporne na wibracje i prawidłowe ustawienie w kierunku płomienia.
• Akcesoria dołączone (wariant ...A1): mały kołnierz (rozstaw otworów 21 mm, tworzywo sztuczne) oraz obejma (tworzywo sztuczne).
• Położenie montażowe: dowolne
• Moment dokręcenia obejmy: maks. 0,3 Nm

Podłączenie i prowadzenie przewodu

• Przewód czujnika: układać zawsze osobno, w możliwie największej odległości od innych przewodów, zwłaszcza kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów zmniejszają wielkość sygnału płomienia).
• Długość przewodu: zgodnie z wykonaniem typu (dla QRB1A-A070B70A1: widoczna długość 70 cm).

Dane techniczne

• Stopień ochrony: IP40
• Klasa ochronności: II
• Kabel (QRB1): w komplecie
• Przekrój żył: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna: Ø 5,2 mm, PCW
• Ciężar QRB1 (w zależności od typu): ok. 20…35 g
• Temperatura pracy: -20…+60°C
• Wilgotność: < 95% wilg. wzgl.
• Wysokość ustawienia: maks. 2000 m n.p.m.

Wskazówki serwisowe

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik fotorezystancyjny czyścić wyłącznie czystą i suchą ściereczką.

Normy i certyfikaty

• Uwaga: tylko w połączeniu ze sterownikiem palnika.
• Zgodność EAC (Zgodność euroazjatycka)
• Chińska dyrektywa RoHS

Podsumowanie

Siemens QRB1A-A070B70A1 to kompaktowy czujnik fotorezystancyjny do detekcji płomieni olejowych w świetle widzialnym, zoptymalizowany pod żółty płomień (maks. czułość ok. 600 nm). Wersja z obudową 50 mm i przewodem 70 cm jest dostarczana z małym kołnierzem i obejmą, co ułatwia pewny montaż i prawidłowe ustawienie czujnika w kierunku płomienia w aplikacjach z automatyką palnikową Siemens.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz zgodność EAC (zgodność euroazjatycka).
• Produkt zgodny z chińską dyrektywą RoHS.
• Czujnik fotorezystancyjny do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego. Stosować wyłącznie w połączeniu ze sterownikami palników Siemens przewidzianymi w dokumentacji producenta.
• Model QRB1A-A070B70A1 jest przeznaczony do współpracy ze sterownikiem palnika i nie może być stosowany jako samodzielne urządzenie bezpieczeństwa.
• Zabronione jest otwieranie czujnika, wykonywanie manipulacji lub modyfikacji produktu.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. Niezastosowanie się do tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to spowodować pogorszenie funkcji bezpieczeństwa.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Przewód czujnika należy układać oddzielnie, z możliwie największą odległością od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie wolno układać przewodu czujnika razem z innymi przewodami, ponieważ pojemności przewodów mogą zmniejszyć wielkość sygnału płomienia. Zaleca się użycie osobnego kabla prowadzonego zgodnie z dokumentacją.
• Nie przekraczać dopuszczalnej długości przewodów czujnika określonej przez producenta.
• Ze względu na możliwość reakcji czujnika na inne źródła światła, takie jak oświetlenie kotłowni lub promienie słoneczne, podczas montażu i eksploatacji należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Intensywność promieniowania świetlnego w miejscu montażu należy sprawdzić poprzez pomiar prądu czujnika zgodnie z danymi technicznymi odpowiedniego sterownika palnika.
• Nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Stopień ochrony produktu: IP40, klasa ochronności II. Produkt nie jest zabezpieczony przed wnikaniem wody.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do czujnika. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Dopuszczalne warunki pracy: temperatura otoczenia od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość montażu maksymalnie 2000 m n.p.m.
• Położenie montażowe: dowolne, z zachowaniem zasad montażu określonych przez producenta.
• Model QRB1A-A070B70A1 jest wersją bez korka, z dołączonym luzem małym kołnierzem i obejmą. Montaż należy wykonywać z użyciem właściwych elementów mocujących przewidzianych dla tego wariantu.
• Maksymalny moment dokręcenia obejmy wynosi 0,3 Nm. Przekroczenie tej wartości może spowodować uszkodzenie elementów mocujących lub czujnika.
