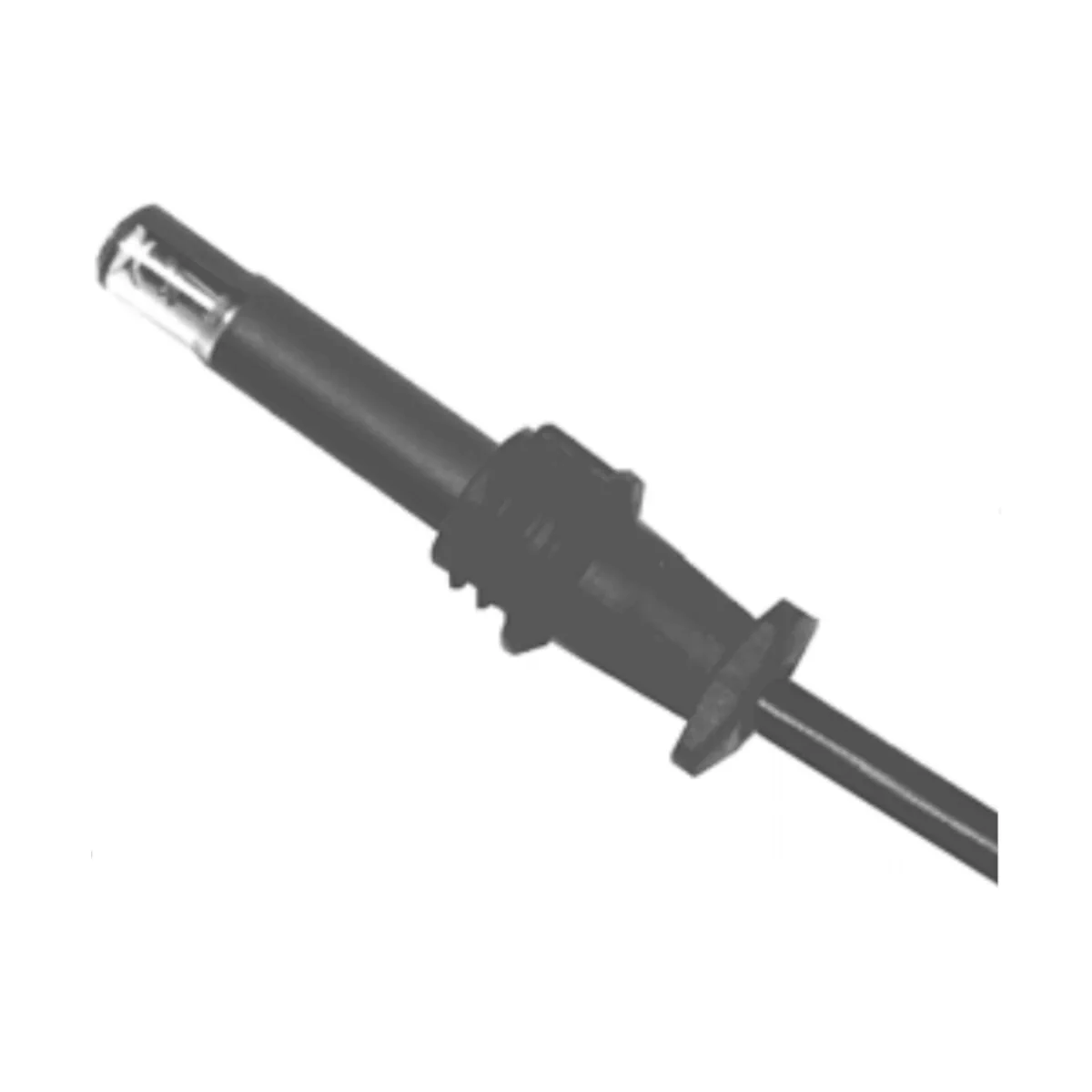

QRB1B-A068B70B Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 68cm, wtykany

QRB1B-A068B70B to czujnik fotorezystancyjny firmy Siemens, przeznaczony do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego. Czujnik stosuje się głównie w połączeniu ze sterownikiem palnika w palnikach olejowych pracujących w trybie przerywanym. Wersja QRB1...B jest wyposażona w korek z miękkiego plastiku, który umożliwia szybki montaż w przygotowanym otworze (z rowkiem z boku) oraz zapewnia stabilne osadzenie czujnika.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: QRB1B-A068B70B
• Numer artykułu: BPZ:QRB1B-A068B70B
• Rodzaj czujnika: fotorezystancyjny (QRB1)
• Zastosowanie: monitoring płomieni olejowych w zakresie widzialnym
• Reakcja na światło: czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 600 nm
• Wersja wykonania: QRB1...B z korkiem z miękkiego plastiku
• Czułość / kolor obudowy (dla QRB1B): zwiększona / czerwony
• Długość obudowy (g): 50 mm
• Widoczna długość kabla (l): 68 cm
• Długość ściągniętej izolacji (m): 70 mm
• Koniec przewodu: końcówka rurkowa oraz ściągnięta izolacja
• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne

Zastosowanie i kompatybilność

Czujnik QRB1B-A068B70B służy do monitorowania żółtych płomieni olejowych w połączeniu ze sterownikami palników LAL, LME7, LMO, LMV i LOA.

Ze względu na możliwość reakcji czujnika również na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy stosować wymagania instalacyjne dotyczące odporności na zakłócenia od obcych źródeł światła.

Budowa i montaż (wersja QRB1...B z korkiem)

• Czujnik ma podłączony na stałe 2-żyłowy kabel w izolacji termoplastycznej.
• Do zamocowania czujnika w palniku konieczny jest otwór z rowkiem z boku.
• Wargi uszczelniające i mocujące korka zapewniają bezpieczne osadzenie czujnika w otworze.
• Sprężyna czujnika gwarantuje prawidłowe ustawienie czujnika w kierunku płomienia.

Okablowanie (QRB1)

• Kabel w komplecie (QRB1): tak
• Żyły: 2 x 0,75 mm², splotka miedziana
• Izolacja zewnętrzna: Ø 5,2 mm, PCW
• Długość przewodu: zgodnie z typem (dla QRB1B-A068B70B: 68 cm widocznej długości kabla)

Dane techniczne

• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne
• Ciężar (QRB1, zależnie od typu): ok. 20...35 g
• Temperatura otoczenia (składowanie / transport / praca): -20...+60°C
• Wilgotność: <95% wilg. wzgl.
• Wysokość ustawienia: maks. 2000 m n.p.m.

Zasada działania

Czujnik monitoruje promieniowanie świetlne płomieni olejowych w zakresie światła widzialnego. Elementem światłoczułym jest fotorezystor o rezystancji ciemnej (bez oświetlenia) w zakresie MΩ. Wraz ze wzrostem natężenia światła rezystancja spada do zakresu kΩ i jest przetwarzana przez sterownik palnika do utworzenia sygnału płomienia.

Wskazówki instalacyjne i serwisowe

• Przewód czujnika prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie dopuszczać do zroszenia, oblodzenia ani dostania się wody do czujnika.
• Intensywność promieniowania świetlnego w miejscu montażu sprawdza się przez pomiar prądu czujnika (wartości wymagane podaje dokumentacja odpowiedniego sterownika palnika).
• Nie stosować preparatów do czyszczenia palników w aerozolu; czujnik czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB1B-A068B70B to kompaktowy czujnik fotorezystancyjny o zwiększonej czułości (obudowa czerwona) do monitorowania płomieni olejowych w świetle widzialnym. Wersja z korkiem z miękkiego plastiku ułatwia montaż w palniku, a przewód fabryczny (2 x 0,75 mm²) z przygotowanymi końcami pozwala na sprawną integrację ze sterownikami palnika (m.in. LAL, LME7, LMO, LMV, LOA).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika.
• Posiada oznaczenie CE oraz zgodność EAC.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. Brak takich zabezpieczeń grozi porażeniem prądem elektrycznym.
• Nie wolno otwierać czujnika ani dokonywać jego manipulacji lub modyfikacji.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. Nieprawidłowe wykonanie tych czynności może spowodować utratę funkcji bezpieczeństwa lub porażenie prądem elektrycznym.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać produktu, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to pogorszyć funkcje bezpieczeństwa i stwarzać ryzyko porażenia prądem.
• Przewód czujnika należy układać oddzielnie, z możliwie największą odległością od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ pojemności przewodów mogą zmniejszać wielkość sygnału płomienia.
• Należy stosować dopuszczalne długości przewodów zgodnie z dokumentacją producenta.
• Produkt ma stopień ochrony IP40 i klasę ochronności II. Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia, ponieważ grozi to pogorszeniem funkcji bezpieczeństwa oraz porażeniem prądem elektrycznym.
• Produkt należy użytkować, transportować i przechowywać wyłącznie w warunkach zgodnych z dokumentacją producenta, w szczególności w zakresie temperatur od -20°C do +60°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m.
• Czujnik fotorezystancyjny należy czyścić wyłącznie czystą i suchą ściereczką. Nie używać preparatów do czyszczenia palników w aerozolu.
• Podczas montażu należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Model QRB1B-A068B70B jest czujnikiem fotorezystancyjnym do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego. Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni lub promienie słoneczne, dlatego należy bezwzględnie przestrzegać wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.
