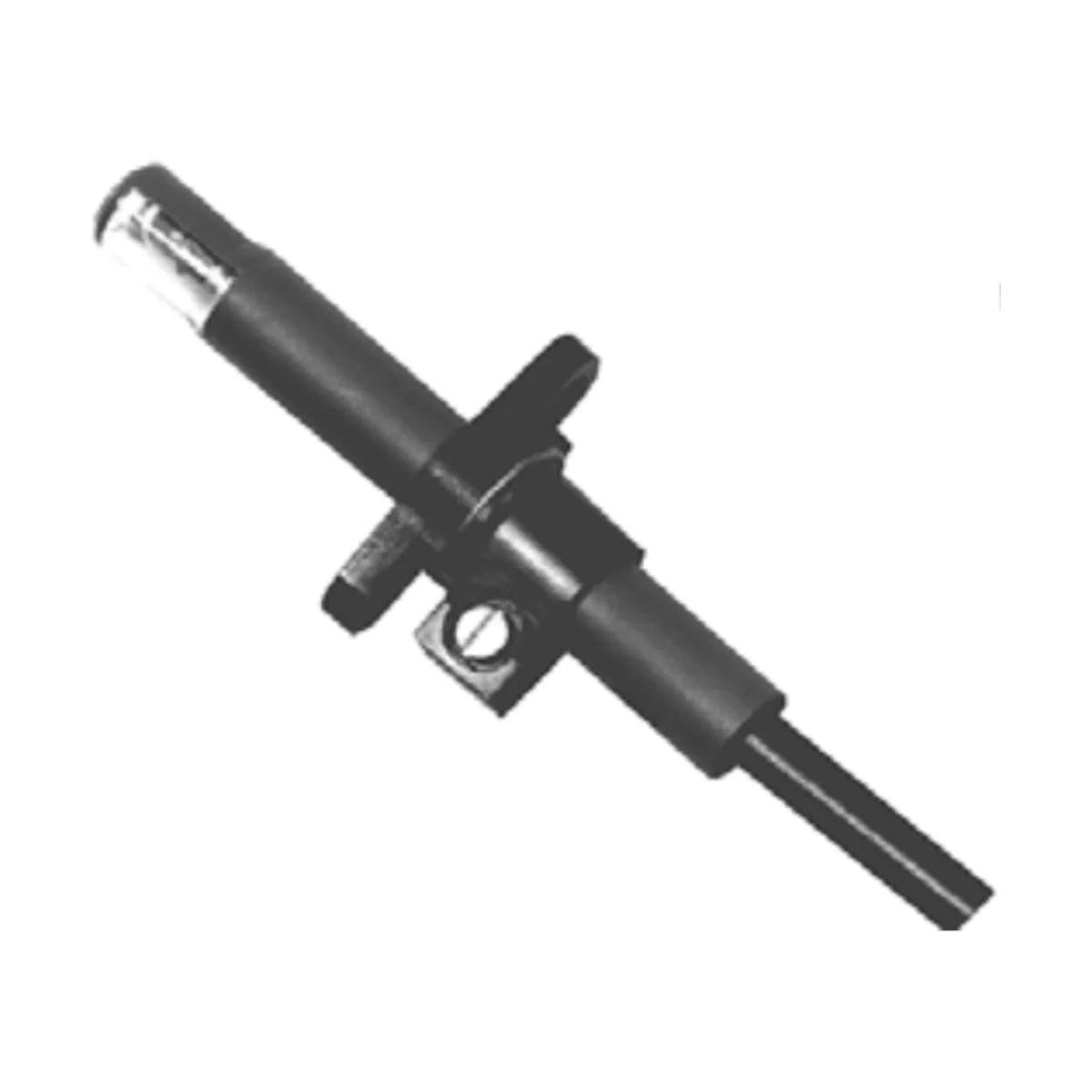

QRB1B-A070B70A1 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość (czerwony), długość kabla 70cm, z kołnierzem i obejmą

QRB1B-A070B70A1 to kompaktowy czujnik fotorezystancyjny (QRB1) firmy Siemens, przeznaczony do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego we współpracy ze sterownikami palników LAL, LME7, LMO, LMV i LOA. Wersja QRB1B oferuje zwiększoną czułość (obudowa w kolorze czerwonym). Model posiada obudowę o długości 50 mm oraz fabrycznie podłączony 2-żyłowy przewód o widocznej długości 70 cm (ściągnięta izolacja: 70 mm). Wariant A1 dostarczany jest z akcesoriami montażowymi: małym kołnierzem i obejmą (dołączonymi luzem).

Najważniejsze cechy

• Producent: Siemens
• Model: QRB1B-A070B70A1
• Typ: czujnik fotorezystancyjny (fotorezystor) do monitorowania płomienia olejowego
• Zastosowanie: monitorowanie płomieni olejowych w palnikach pracujących w trybie przerywanym (z odpowiednim sterownikiem palnika)
• Kompatybilne sterowniki palników: LAL, LME7, LMO, LMV, LOA
• Zakres detekcji: światło widzialne; maksymalna czułość spektralna ok. 600 nm
• Reakcja na światło: czołowo oraz bocznie (90°)
• Czułość / kolor obudowy: zwiększona / czerwony
• Długość obudowy (g): 50 mm
• Widoczna długość kabla (l): 70 cm
• Długość ściągniętej izolacji (m): 70 mm
• Kabel (QRB1): w komplecie, 2 x 0,75 mm², splotka miedziana; izolacja zewnętrzna Ø 5,2 mm (PCW)
• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne
• Akcesoria w zestawie (A1): mały kołnierz (rozstaw otworów 21 mm) i obejma – dołączone luzem

Zastosowanie

Czujnik QRB1B-A070B70A1 służy do monitorowania płomienia olejowego w zakresie widzialnym w układach palnikowych z odpowiednim sterownikiem palnika. Czujnik jest zoptymalizowany pod kątem detekcji żółtych płomieni olejowych.

Ze względu na możliwość reakcji czujnika na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promieniowanie słoneczne), należy stosować się do wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.

Funkcje i działanie

• Czujnik wykorzystuje fotorezystor o rezystancji ciemnej (bez oświetlenia) w zakresie MΩ.
• Wraz ze wzrostem natężenia światła rezystancja spada do zakresu kΩ, a sterownik palnika przetwarza ten sygnał na sygnał płomienia.
• Czujnik reaguje na promieniowanie świetlne płomienia w zakresie widzialnym; jego maksymalna czułość spektralna wynosi ok. 600 nm.
• W przeciwieństwie do fotokomórki w RAR czujnik reaguje na żarzącą się okładzinę komory spalania.

Podłączenie elektryczne i prowadzenie przewodów

• QRB1: czujnik posiada podłączony na stałe przewód czujnika.
• Przewód: 2 x 0,75 mm², splotka miedziana; izolacja zewnętrzna Ø 5,2 mm (PCW); długość przewodu zgodna z wykonaniem typu (l = 70 cm).
• Przewód czujnika prowadzić osobno, z możliwie największą odległością od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów mogą zmniejszać wielkość sygnału płomienia).
• Nie przekraczać dopuszczalnej długości przewodów czujnika – wymagania zależą od zastosowanego sterownika palnika.

Dane techniczne

• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne
• Temperatura pracy: -20…+60°C
• Temperatura transportu: -20…+60°C
• Temperatura składowania: -20…+60°C
• Wilgotność (praca / transport / składowanie): <95% wilg. wzgl.
• Maks. wysokość ustawienia: 2000 m n.p.m.
• Masa (QRB1): ok. 20…35 g (w zależności od typu)
• Warunki środowiskowe (DIN EN 60721): składowanie 1K3 / 1M2; transport 2K2 / 2M2; praca 3K5 / 3M2

Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do czujnika.

Montaż

• Wariant A1 jest dostarczany z akcesoriami montażowymi: mały kołnierz (rozstaw otworów 21 mm) oraz obejma (z tworzywa sztucznego) – dołączone luzem.
• Rowek prowadzący w kołnierzu mocującym oraz krzywka na obejmie czujnika wspierają odporne na wibracje zamocowanie i prawidłowe ustawienie czujnika w kierunku płomienia.
• Maks. moment dokręcenia obejmy: 0,3 Nm.

Serwis

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik fotorezystancyjny czyścić wyłącznie czystą i suchą ściereczką.

Podsumowanie

Siemens QRB1B-A070B70A1 to czujnik fotorezystancyjny o zwiększonej czułości (czerwona obudowa), przeznaczony do monitorowania płomieni olejowych w świetle widzialnym we współpracy ze sterownikami palników LAL / LME7 / LMO / LMV / LOA. Wersja z obudową 50 mm i przewodem 70 cm jest dostarczana z małym kołnierzem i obejmą (A1), co ułatwia stabilny montaż i prawidłowe ustawienie czujnika względem płomienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Czujnik fotorezystancyjny do monitorowania płomienia olejowego w zakresie światła widzialnego, przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika. Nie używać jako samodzielnego urządzenia.
• Produkt przeznaczony do monitorowania żółtych płomieni olejowych. Stosowanie niezgodne z przeznaczeniem może prowadzić do nieprawidłowego działania układu bezpieczeństwa palnika.
• Nie otwierać czujnika, nie wykonywać modyfikacji ani manipulacji przy produkcie. Takie działania są niedozwolone i mogą spowodować pogorszenie funkcji bezpieczeństwa.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Przed rozpoczęciem jakichkolwiek prac przy podłączeniu należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiej ochrony stwarza ryzyko porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• W przypadku upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, nawet jeśli uszkodzenia nie są widoczne z zewnątrz. Może to powodować pogorszenie funkcji bezpieczeństwa.
• Przewód czujnika należy prowadzić oddzielnie, możliwie jak najdalej od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ może to osłabić sygnał płomienia.
• Nie przekraczać dopuszczalnej długości przewodów i wykonywać podłączenie zgodnie z dokumentacją producenta. Nieprawidłowe okablowanie może powodować zakłócenia, utratę sygnału lub nieprawidłową pracę urządzenia.
• Czujnik może reagować również na promieniowanie innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne. Podczas montażu należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.
• Produkt ma stopień ochrony IP40 i klasę ochronności II. Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Produkt należy stosować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
• Położenie montażowe jest dowolne, jednak montaż należy wykonać zgodnie z dokumentacją producenta i z zachowaniem prawidłowego ustawienia czujnika względem płomienia.
• Dla wersji QRB1B-A070B70A1 czujnik jest dostarczany bez korka, z dołączonym luzem małym kołnierzem i obejmą. Montaż należy wykonać z użyciem właściwych akcesoriów przeznaczonych dla tego wariantu.
• Moment dokręcenia obejmy nie może przekraczać 0,3 Nm. Przekroczenie zalecanej wartości może spowodować uszkodzenie elementów mocujących lub czujnika.
• Nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.

Pliki do pobrania:
QRB1B-A070B70A1 Karta katalogowa
