QRB3(1) Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość, bez kabla, z kołnierzem i obejmą

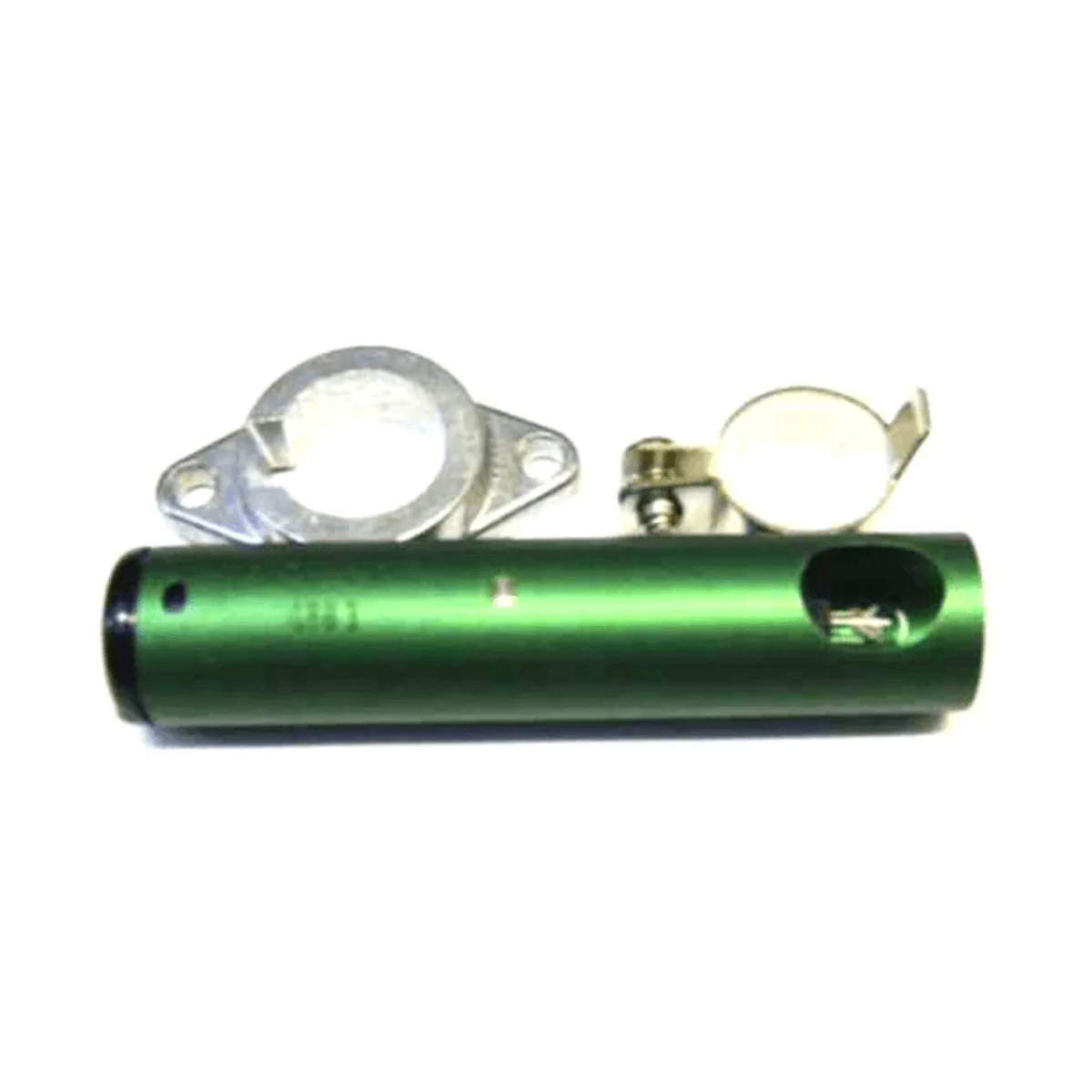

Siemens QRB3(1) to czujnik fotorezystancyjny (fotoprzewodzący) przeznaczony do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego, stosowany w połączeniu ze sterownikami palników Siemens. Wersja QRB3(1) wyposażona jest w metalową rurkę ochronną oraz dostarczana z kołnierzem i obejmą, co ułatwia stabilny montaż w palniku.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB3(1)
• Typ: czujnik fotorezystancyjny do detekcji płomienia olejowego (światło widzialne)
• Zastosowanie: praca głównie z palnikami olejowymi w trybie przerywanym (w połączeniu ze sterownikiem palnika)
• Współpraca ze sterownikami palników: LAL, LME7, LMO, LMV, LOA
• Reakcja na światło: padające czołowo oraz bocznie (90°)
• Maksymalna czułość spektralna: ok. 600 nm (optymalnie dla widzialnego promieniowania żółtych płomieni olejowych)
• Wykonanie: metalowa rurka ochronna (średnica zewnętrzna 17 mm)
• Akcesoria w zestawie: kołnierz i obejma
• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne

Zastosowanie

QRB3(1) służy do nadzoru płomienia olejowego w układach palnikowych. Czujnik może reagować także na części widma promieniowania innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), dlatego należy przestrzegać obowiązujących wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.

Funkcja i zasada działania

• Czujnik monitoruje promieniowanie świetlne płomieni olejowych w zakresie światła widzialnego.
• Elementem światłoczułym jest fotorezystor o rezystancji ciemnej (bez oświetlenia) w zakresie MΩ.
• Wraz ze wzrostem natężenia światła rezystancja spada do zakresu kΩ i jest przetwarzana przez sterownik palnika na sygnał płomienia.
• W porównaniu do fotokomórki w RAR czujnik reaguje na żarzącą się okładzinę komory spalania.

Podłączenie i okablowanie

• QRB3(1): przewód czujnika jest we własnym zakresie.
• Zalecany typ przewodu: H05VV-F 2 x 0,75 (przestrzegać norm użytkowych).
• Przewód czujnika prowadzić możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia, aby ograniczyć zakłócenia i straty sygnału.
• Nie prowadzić przewodu czujnika razem z innymi przewodami (pojemności przewodów mogą zmniejszać wielkość sygnału płomienia).
• Nie przekraczać dopuszczalnej długości przewodów czujnika zgodnie z wymaganiami danego sterownika palnika.

Dane techniczne

• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne
• Masa (bez przewodu): ok. 35 g
• Warunki pracy: -20…+60°C, wilgotność < 95% r.h.
• Transport: -20…+60°C, wilgotność < 95% r.h.
• Składowanie: -20…+60°C, wilgotność < 95% r.h.
• Maks. wysokość ustawienia: 2000 m n.p.m.

Uwaga: nie wolno dopuścić do zroszenia, oblodzenia i dostania się wody do czujnika.

Montaż

• Model QRB3(1) montuje się przy użyciu kołnierza i obejmy (dostarczanych z czujnikiem).
• Maksymalny moment dokręcenia obejmy: 0,3 Nm.
• Wszystkie czynności montażowe i serwisowe powinny być wykonywane przez wykwalifikowany personel.

Wskazówki serwisowe

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• W razie upadku, uderzenia lub uszkodzenia obudowy czujnika nie wolno go dalej używać.

Podsumowanie

Siemens QRB3(1) to solidny czujnik fotorezystancyjny do detekcji płomienia olejowego w świetle widzialnym, przeznaczony do współpracy ze sterownikami palników Siemens (LAL, LME7, LMO, LMV, LOA). Metalowa rurka ochronna oraz kołnierz i obejma w zestawie ułatwiają pewny montaż, a możliwość doboru przewodu we własnym zakresie pozwala dopasować instalację do wymagań konkretnego palnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z normami UE).
• Produkt posiada zgodność EAC (zgodność euroazjatycka).
• Czujnik jest przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika.
• Czujnik służy do monitorowania żółtych płomieni olejowych w zakresie światła widzialnego i powinien być stosowany wyłącznie zgodnie z przeznaczeniem producenta.
• Wszystkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Nie wolno otwierać czujnika, dokonywać manipulacji ani modyfikacji produktu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. W przeciwnym razie istnieje niebezpieczeństwo utraty funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• W razie upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać czujnika, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych uszkodzeń zewnętrznych.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Przewód czujnika należy układać osobno, z możliwie jak największej odległości od innych przewodów, zwłaszcza kabli zapłonowych wysokiego napięcia. Nie układać przewodu czujnika razem z innymi przewodami, ponieważ może to zmniejszyć wielkość sygnału płomienia.
• Dla modelu QRB3 przewód należy dobrać zgodnie z dokumentacją producenta; zalecany typ przewodu: H05VV-F 2 x 0,75. Należy przestrzegać norm użytkowych.
• Nie należy przekraczać dopuszczalnej długości przewodów czujnika określonej w dokumentacji producenta i sterownika palnika.
• Intensywność promieniowania świetlnego w miejscu montażu należy sprawdzić poprzez pomiar prądu czujnika zgodnie z danymi technicznymi odpowiedniego sterownika palnika.
• Nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Stopień ochrony urządzenia: IP40. Klasa ochronności: II.
• Położenie montażowe: dowolne, zgodnie z dokumentacją producenta.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Produkt należy użytkować wyłącznie w warunkach otoczenia określonych przez producenta: temperatura od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
• Czujnik może reagować również na części widma promieniowania innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne; podczas instalacji należy uwzględnić wymagania dotyczące odporności na zakłócenia od obcych źródeł światła.

Pliki do pobrania:
QRB3(1) Karta katalogowa
