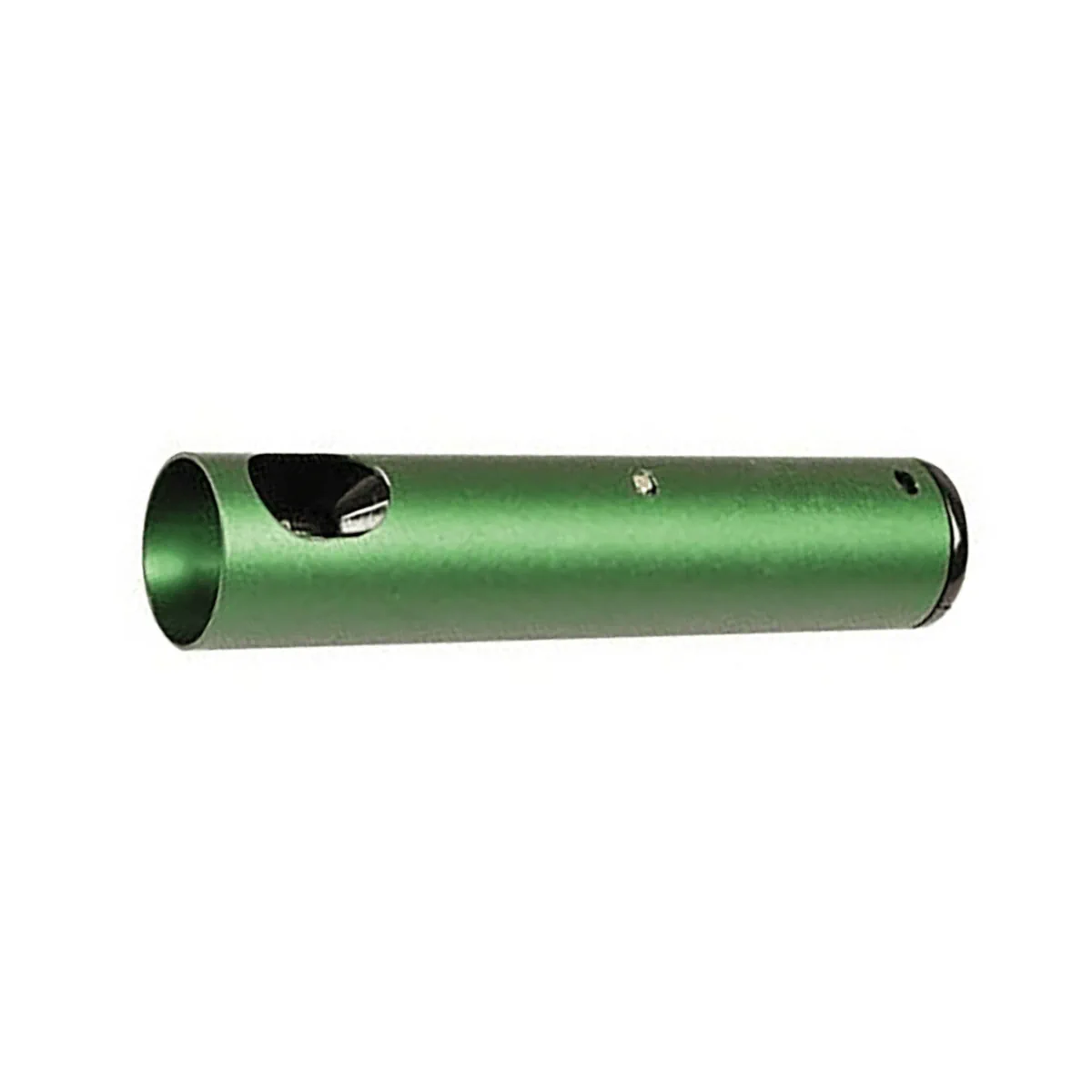

QRB3 Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, normalna czułość, bez kabla, bez kołnierza i bez obejmy

QRB3 to czujnik fotorezystancyjny (fotorezystor) firmy Siemens do monitorowania płomieni olejowych w zakresie światła widzialnego, przeznaczony do współpracy ze sterownikami palników. Czujnik reaguje na światło padające czołowo oraz bocznie (90°), a jego maksymalna czułość spektralna wynosi ok. 600 nm, co odpowiada zakresowi widzialnego promieniowania żółtych płomieni olejowych. Wersja QRB3 posiada metalową rurkę ochronną o średnicy zewnętrznej 17 mm i jest przeznaczona do montażu z użyciem kołnierza i obejmy (akcesoria).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: QRB3 (numer artykułu: BPZ:QRB3)
• Rodzaj: czujnik fotorezystancyjny do detekcji płomienia (światło widzialne)
• Zastosowanie: monitorowanie żółtych płomieni olejowych (głównie palniki olejowe w trybie przerywanym)
• Kompatybilne sterowniki palników: LAL, LME7, LMO, LMV, LOA
• Kąt odbioru światła: reakcja na światło czołowe i boczne (90°)
• Maks. czułość spektralna: ok. 600 nm
• Wykonanie: metalowa rurka ochronna, średnica zewnętrzna 17 mm
• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne
• Przewód: we własnym zakresie (zalecany H05VV-F 2 x 0,75)

Zastosowanie

QRB3 służy do monitorowania promieniowania świetlnego płomieni olejowych w zakresie widzialnym, w połączeniu ze sterownikami palników Siemens (LAL, LME7, LMO, LMV, LOA). Czujnik może reagować także na części widma innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), dlatego należy stosować rozwiązania i zasady odporności na zakłócenia od obcych źródeł światła wymagane dla danej aplikacji.

Funkcja i zasada działania

• Czujnik monitoruje promieniowanie świetlne płomieni olejowych w zakresie światła widzialnego.
• Elementem światłoczułym jest fotorezystor o rezystancji ciemnej (bez oświetlenia) w zakresie MΩ.
• Wraz ze wzrostem natężenia światła rezystancja spada do zakresu kΩ i jest przetwarzana przez sterownik palnika na sygnał płomienia.
• W przeciwieństwie do fotokomórki w RAR czujnik reaguje na żarzącą się okładzinę komory spalania.

Montaż i okablowanie

• Montaż mechaniczny: czujnik z rurką ochronną jest przewidziany do mocowania za pomocą kołnierza i obejmy (akcesoria QRB3).
• Moment dokręcenia obejmy: maks. 0,3 Nm.
• Przewód czujnika: prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Kabel: dla QRB3 jest we własnym zakresie; zalecany typ H05VV-F 2 x 0,75 (przestrzegać norm użytkowych).
• Uruchomienie: intensywność promieniowania w miejscu montażu sprawdza się poprzez pomiar prądu czujnika (wymagane wartości zależą od zastosowanego sterownika palnika).

Dane techniczne

• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne
• Wysokość ustawienia: maks. 2000 m n.p.m.
• Masa: ok. 35 g (QRB3 bez przewodu)
• Warunki pracy: -20…+60°C; wilgotność <95% wilg. wzgl.
• Warunki transportu: -20…+60°C; wilgotność <95% wilg. wzgl.
• Warunki składowania: -20…+60°C; wilgotność <95% wilg. wzgl.
• Wykonanie: rurka ochronna, średnica zewnętrzna 17 mm

Akcesoria (QRB3)

• Kołnierz: 4 286 1490 0
• Obejma: 4 186 8806 0

Podsumowanie

Siemens QRB3 to kompaktowy czujnik fotorezystancyjny do detekcji płomienia olejowego w świetle widzialnym, przeznaczony do pracy ze sterownikami palników LAL / LME7 / LMO / LMV / LOA. Metalowa rurka ochronna (Ø 17 mm), stopień ochrony IP40 oraz możliwość prowadzenia okablowania we własnym zakresie sprawiają, że jest to praktyczne rozwiązanie do aplikacji, w których wymagane jest wiarygodne monitorowanie płomienia w instalacjach olejowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt zgodny z chińską dyrektywą RoHS.
• Czujnik fotorezystancyjny QRB3 jest przeznaczony wyłącznie do współpracy ze sterownikiem palnika i do monitorowania płomieni olejowych w zakresie światła widzialnego.
• Produkt przeznaczony głównie do palników olejowych pracujących w trybie przerywanym.
• Wszystkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe mogą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć ją przed przypadkowym włączeniem i sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. W przeciwnym razie istnieje niebezpieczeństwo utraty funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Nie wolno otwierać czujnika, dokonywać manipulacji ani modyfikacji produktu.
• W razie upadku, uderzenia lub uszkodzenia obudowy czujnika nie wolno dalej używać, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych uszkodzeń zewnętrznych.
• Przewód czujnika należy układać oddzielnie, z możliwie jak największą odległością od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Przewodu czujnika nie należy prowadzić razem z innymi przewodami, ponieważ pojemności przewodów zmniejszają wielkość sygnału płomienia; należy stosować osobny kabel i nie przekraczać dopuszczalnej długości przewodów zgodnie z dokumentacją producenta.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Stopień ochrony produktu: IP40. Produkt nie jest przeznaczony do narażenia na bezpośrednie działanie wody.
• Klasa ochronności II.
• Położenie montażowe: dowolne, zgodnie z dokumentacją producenta.
• Dla modelu QRB3 przewód należy dobrać we własnym zakresie; zalecany typ przewodu: H05VV-F 2 x 0,75. Należy przestrzegać obowiązujących norm użytkowych.
• Czujnik może reagować także na części widma promieniowania innych źródeł światła, takich jak oświetlenie kotłowni czy promienie słoneczne, dlatego podczas montażu należy przestrzegać zasad odporności na zakłócenia od obcych źródeł światła.
• Nie używać preparatów do czyszczenia palników w aerozolu. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
• Dopuszczalny zakres temperatury składowania, transportu i pracy: od -20°C do +60°C, wilgotność względna poniżej 95%.
• Maksymalna wysokość instalacji: 2000 m n.p.m.

Pliki do pobrania:
QRB3 Karta katalogowa
