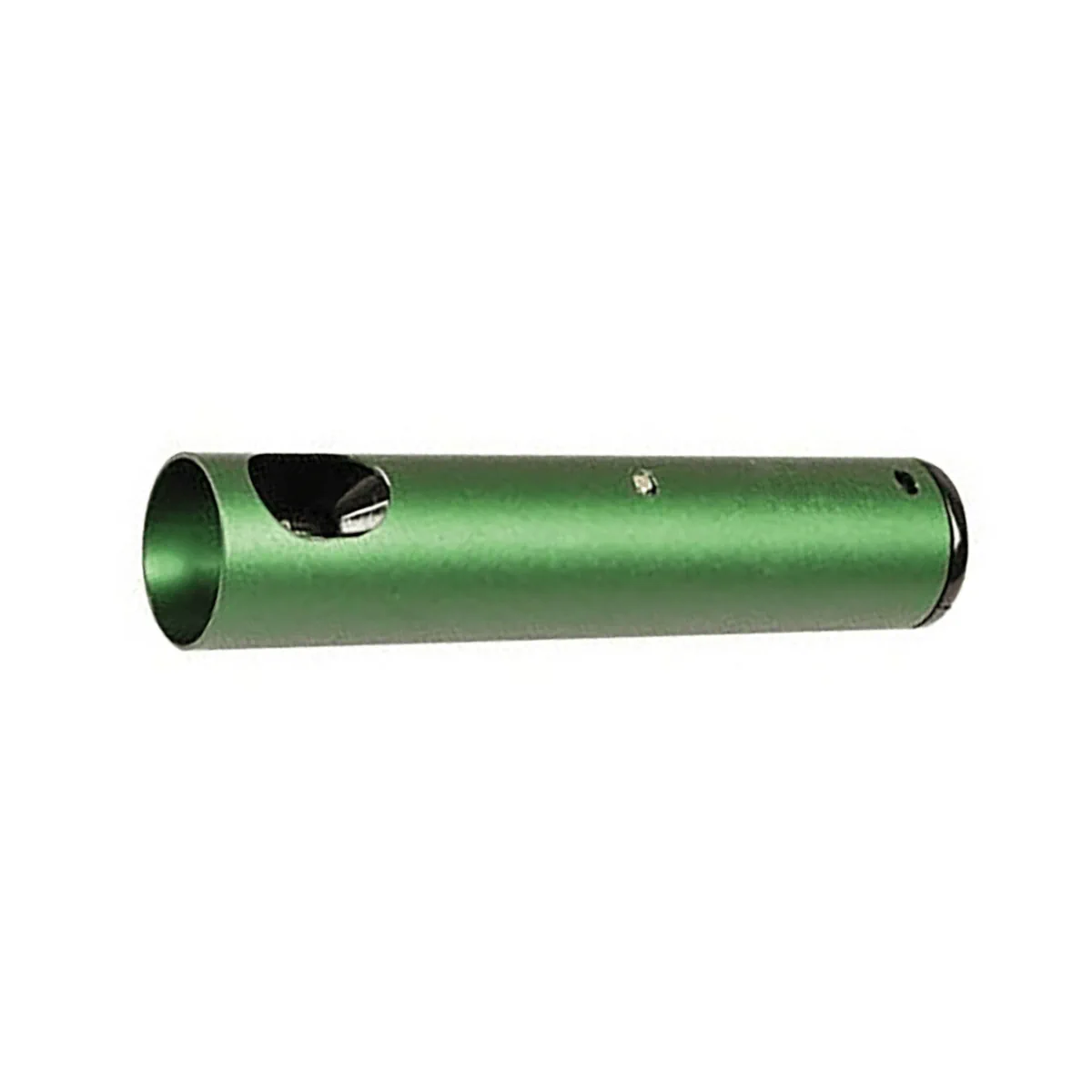

QRB3S Czujnik płomienia fotorezystancyjny do sterowników palników olejowych małej mocy, wysoka czułość, bez kabla, bez kołnierza i bez obejmy

QRB3S to fotorezystancyjny czujnik płomienia firmy Siemens, przeznaczony do monitorowania płomieni olejowych w zakresie światła widzialnego. Czujnik stosuje się głównie w połączeniu ze sterownikiem palnika w palnikach olejowych pracujących w trybie przerywanym. Wersja QRB3S posiada wysoką czułość oraz metalową rurkę ochronną; przewód czujnika jest wykonywany we własnym zakresie.

Najważniejsze cechy

• Producent: Siemens
• Model: QRB3S
• Typ: czujnik fotorezystancyjny do monitorowania płomienia olejowego (światło widzialne)
• Zastosowanie: współpraca ze sterownikami palników Siemens LAL, LME7, LMO, LMV, LOA
• Czułość: wysoka
• Reakcja na światło: padające czołowo i bocznie (90°)
• Maks. czułość spektralna: ok. 600 nm (optymalnie dla żółtych płomieni olejowych)
• Wykonanie: metalowa rurka ochronna o średnicy zewnętrznej 17 mm
• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne

Zastosowanie

Czujnik QRB3S służy do kontroli obecności żółtego płomienia olejowego w palnikach olejowych, w połączeniu ze sterownikami palników Siemens: LAL, LME7, LMO, LMV oraz LOA. Ze względu na możliwość reakcji na części widma innych źródeł światła (np. oświetlenie kotłowni, promienie słoneczne), należy przestrzegać wymagań dotyczących odporności na zakłócenia od obcych źródeł światła.

Funkcje i działanie

Elementem światłoczułym jest fotorezystor o rezystancji ciemnej (bez oświetlenia) w zakresie MΩ. Wraz ze wzrostem natężenia światła rezystancja spada do zakresu kΩ i jest przetwarzana przez sterownik palnika do utworzenia sygnału płomienia. W przeciwieństwie do fotokomórki w RAR, czujnik reaguje na żarzącą się okładzinę komory spalania.

Podłączenie elektryczne i okablowanie

• QRB3S: przewód czujnika we własnym zakresie
• Zalecany typ przewodu: H05VV-F 2 x 0,75 (przestrzegać norm użytkowych)
• Przewód czujnika prowadzić możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia.
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów zmniejszają wielkość sygnału płomienia).

Dane techniczne

• Stopień ochrony: IP40
• Klasa ochronności: II
• Położenie montażowe: dowolne
• Ciężar (bez przewodu): ok. 35 g
• Warunki pracy (DIN EN 60721-3-3): klasa 3K5 / 3M2
• Zakres temperatury pracy: -20…+60°C
• Wilgotność (praca): <95% wilg. wzgl.
• Warunki transportu (DIN EN 60721-3-2): klasa 2K2 / 2M2
• Zakres temperatury (transport): -20…+60°C
• Wilgotność (transport): <95% wilg. wzgl.
• Warunki składowania (DIN EN 60721-3-1): klasa 1K3 / 1M2
• Zakres temperatury (składowanie): -20…+60°C
• Wilgotność (składowanie): <95% wilg. wzgl.
• Maks. wysokość ustawienia: 2000 m n.p.m.

Montaż

• Czujnik posiada metalową rurkę ochronną (Ø zewn. 17 mm).
• Montaż czujnika realizuje się z użyciem kołnierza i obejmy (akcesoria QRB3).
• Moment dokręcenia obejmy: maks. 0,3 Nm.
• Nie dopuszczać do zroszenia, oblodzenia ani dostania się wody do czujnika.

Serwis i konserwacja

• Nie używać preparatów do czyszczenia palników w aerozolu.
• Czujnik fotorezystancyjny czyścić wyłącznie czystą i suchą ściereczką.

Normy i zgodności

• Uwaga: tylko w połączeniu ze sterownikiem palnika.
• Zgodność EAC (Zgodność euroazjatycka)
• Chińska dyrektywa RoHS

Podsumowanie

Siemens QRB3S to fotorezystancyjny czujnik do monitorowania płomienia olejowego w zakresie widzialnym, o wysokiej czułości, przeznaczony do współpracy ze sterownikami palników Siemens (m.in. LAL, LME7, LMO, LMV, LOA). Metalowa rurka ochronna oraz możliwość doboru przewodu we własnym zakresie ułatwiają dopasowanie czujnika do konkretnej konstrukcji palnika i warunków instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Posiada zgodność EAC (zgodność euroazjatycka).
• Produkt przeznaczony wyłącznie do pracy w połączeniu ze sterownikiem palnika.
• Czujnik fotorezystancyjny do monitorowania płomieni olejowych w zakresie światła widzialnego; stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Wszystkie czynności związane z montażem, instalacją, uruchomieniem i serwisem muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac w obszarze podłączenia należy odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem oraz sprawdzić brak napięcia. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Nie wolno otwierać czujnika ani dokonywać manipulacji lub modyfikacji produktu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania i przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta. W przeciwnym razie istnieje niebezpieczeństwo utraty funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• W razie upadku, uderzenia lub uszkodzenia obudowy nie wolno dalej używać produktu, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu nawet bez widocznych uszkodzeń zewnętrznych.
• Przewód czujnika należy układać osobno, z możliwie największą odległością od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika razem z innymi przewodami.
• Należy przestrzegać dopuszczalnej długości przewodów czujnika oraz stosować zalecany typ przewodu zgodnie z dokumentacją producenta i obowiązującymi normami użytkowymi.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do produktu. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Produkt ma stopień ochrony IP40 i klasę ochronności II; należy stosować go wyłącznie w warunkach środowiskowych określonych przez producenta.
• Dopuszczalny zakres temperatury składowania, transportu i pracy wynosi od -20°C do +60°C, wilgotność względna poniżej 95%, maksymalna wysokość instalacji 2000 m n.p.m.
• Do czyszczenia nie używać aerozolowych preparatów do czyszczenia palników. Czujnik czyścić wyłącznie czystą i suchą ściereczką.
