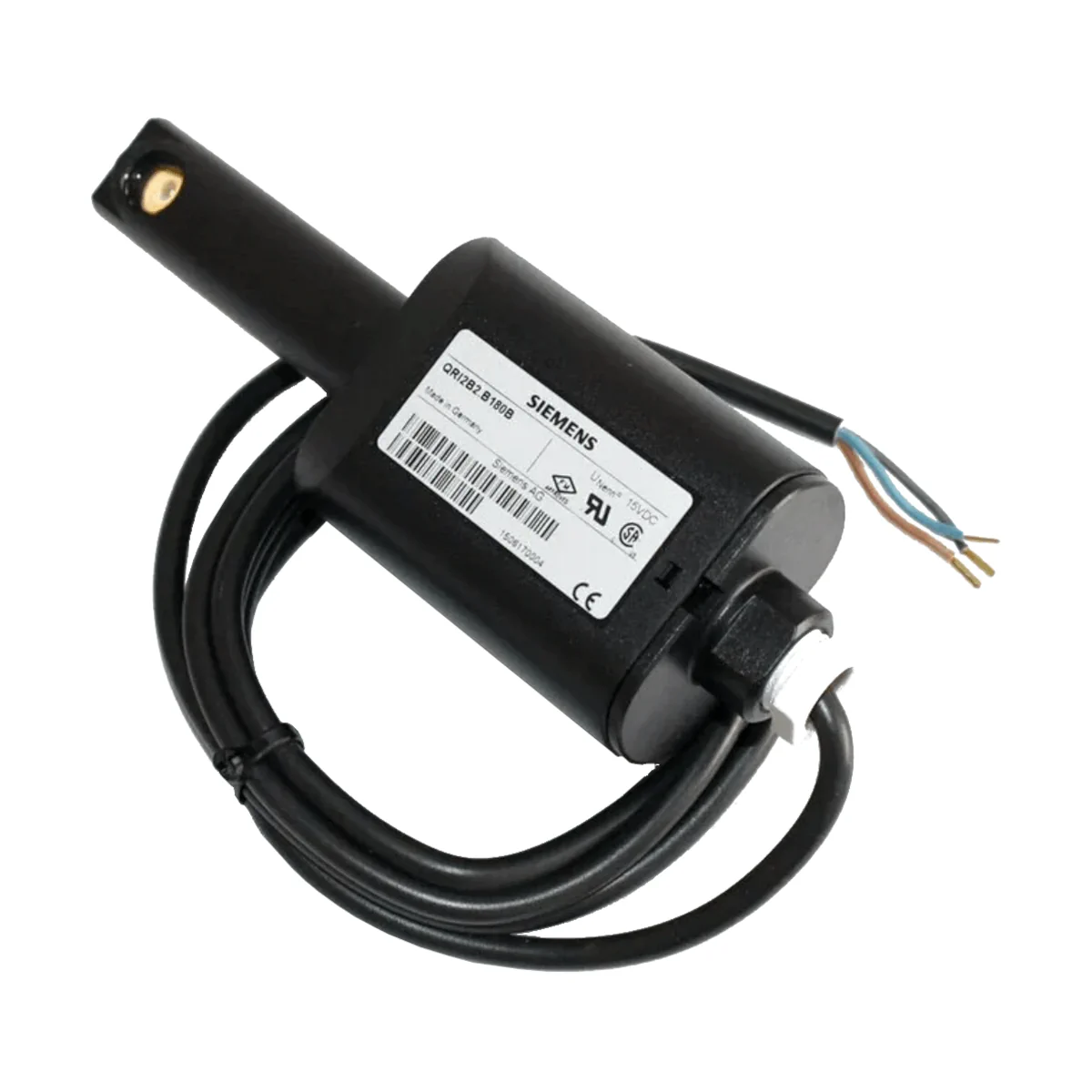

QRI2A2.B180B Czujnik płomienia na podczerwień do sterowników palników gazowych lub olejowych, czołowy

QRI2A2.B180B to czujnik płomienia na podczerwień (IR) marki Siemens, przeznaczony do monitorowania płomieni gazowych, olejowych oraz innych płomieni emitujących promieniowanie IR w aplikacjach palnikowych. Czujnik posiada zintegrowany wzmacniacz sygnału płomienia, a jego maksimum czułości spektralnej wynosi ok. 2 µm, dzięki czemu wykrywa promieniowanie IR wytwarzane przez płomień. Wersja QRI2A2.B180B to wykonanie z czołowym (przednim) wlotem światła oraz 3-żyłowym przewodem przyłączeniowym o długości 180 cm zakończonym odizolowanymi żyłami.

Najważniejsze cechy

• Producent: Siemens
• Model: QRI2A2.B180B
• Typ: czujnik płomienia na podczerwień (IR) z wbudowanym wzmacniaczem sygnału
• Wlot światła: czołowy / oświetlenie przednie
• Reakcja na światło: padające czołowo i bocznie (90°)
• Kompatybilność: sterowniki palnika LME75 oraz systemy zarządzania palnikami LMV5 lub LMV6
• Sygnał wyjściowy: 0...5 V DC (napięcie sygnału)
• Zasilanie: 14 V DC ±5% (praca), 21 V DC ±5% (test)
• Stopień ochrony: IP54
• Zużycie własne: < 0,5 W
• Przewód: 3-żyłowy, na stałe połączony z czujnikiem, z odciążką
• Długość kabla przyłączeniowego: 180 cm
• Maks. długość przewodu dodatkowego (przedłużenia): 100 m
• Klasa ochronności: II
• Masa (z kablem 180 cm): ok. 0,175 kg
• Położenie montażowe: dowolne

Zastosowanie

QRI2A2.B180B służy do monitorowania płomienia w układach palnikowych, w których płomień emituje promieniowanie IR. Czujnik może być stosowany w palnikach dowolnej mocy pracujących w trybie ciągłym lub przerywanym (w połączeniu z odpowiednim sterownikiem palnika), a jego czułość jest odpowiednia do montażu za tarczą spiętrzającą palnika.

Wykonanie i budowa

• Obudowa: odporna na uderzenia, z czarnego tworzywa sztucznego
• Otwór wlotu światła: pyłoszczelna soczewka
• Przewód przyłączeniowy: 3-żyłowy, na stałe połączony z czujnikiem i zabezpieczony odciążką
• Wersja QRI2A2.B180B: wlot światła czołowy (oświetlenie przednie), kabel 180 cm, końce żył odizolowane

Zasada działania

Czujnik wykorzystuje zmiany promieniowania IR do generowania sygnału płomienia. Detektorem promieniowania jest fotorezystor reagujący na podczerwień o czułości spektralnej w przybliżeniu 1...3 µm. Tłumienie niepożądanych składowych (np. związanych z 50 Hz i wielokrotnościami) odbywa się elektronicznie i jest zależne od aktualnej częstotliwości sieciowej, przy jakiej pracuje sterownik palnika. Analogowy sygnał wyjściowy (0...ok. +5 V) stanowi miarę zmian intensywności promieniowania płomienia.

• Iskra zapłonowa: nie jest wykrywana (ze względu na krótkofalowe widmo)
• Światło obce: stałe lub harmoniczne źródła światła o częstotliwości sieciowej nie są wykrywane tylko wtedy, gdy czujnik nie jest poruszany

Podłączenie elektryczne (żyły przewodu)

• Niebieska (bl): przewód odniesienia
• Czarna (sw): przewód sygnałowy
• Brązowa (br): przewód zasilający

Dane techniczne

• Napięcie zasilania: 14 V DC ±5% (praca), 21 V DC ±5% (test)
• Napięcie sygnału: 0...5 V DC
• Zużycie własne: < 0,5 W
• Stopień ochrony: IP54
• Długość kabla przyłączeniowego: maks. 180 cm (w tym modelu: 180 cm)
• Długość przewodu dodatkowego: maks. 100 m
• Klasa ochronności: II
• Drgania (wg IEC 6068-2-6): maks. 1 g / 10...500 Hz
• Masa (z kablem 180 cm): ok. 0,175 kg
• Położenie montażowe: dowolne
• Temperatura pracy: -20...+60°C (krótkotrwale, maks. 1 min.: do 75°C)
• Wilgotność: < 95% wilg. wzgl.
• Wysokość zamontowania: maks. 2000 m n.p.m.

Montaż i wskazówki instalacyjne

• Czujnik jest mocowany na palniku za pomocą kołnierza i obejmy oraz może być ustawiany po poluzowaniu śruby obejmy w celu uzyskania optymalnej widoczności płomienia.
• Czujnik należy umieścić tak, aby w miarę możliwości wykrywał migoczący obszar krawędzi płomienia, a widok na gorące elementy kotła lub palnika był ograniczony.
• Przewód czujnika prowadzić osobno, w możliwie dużej odległości (min. 3 cm) od innych kabli; nie układać razem z innymi przewodami.
• Nie wolno dopuścić do kondensacji, oblodzenia ani dostania się wody do czujnika.

Wersja dostawy (QRI2A2.B180B)

• Czujnik: QRI2A2.B180B (wlot światła czołowy)
• Kabel: 180 cm, końce żył odizolowane
• Akcesoria: brak (dla tego modelu nie wyszczególniono akcesoriów w zestawie)

Podsumowanie

Siemens QRI2A2.B180B to wytrzymały czujnik płomienia IR z czołowym wlotem światła, przeznaczony do współpracy z LME75 oraz systemami LMV5/LMV6. Oferuje analogowy sygnał 0...5 V DC, stopień ochrony IP54 oraz fabryczny przewód 180 cm, dzięki czemu stanowi praktyczne rozwiązanie do wiarygodnego monitorowania płomienia w aplikacjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: detektor płomienia podczerwieni Siemens QRI2A2.B180B, do oświetlenia czołowego, przewód 180 cm, przeznaczony do współpracy z automatami palnikowymi Siemens.
• Posiada oznaczenie CE wyłącznie przy stosowaniu w połączeniu z automatami palnikowymi.
• Posiada oznaczenie EAC (Eurasian Conformity).
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Nie otwierać, nie ingerować i nie modyfikować detektora płomienia. Może to spowodować utratę funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Wszelkie czynności montażowe, instalacyjne, uruchomieniowe i serwisowe mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed rozpoczęciem jakichkolwiek prac należy całkowicie odłączyć zasilanie wielobiegunowo, zabezpieczyć instalację przed przypadkowym ponownym załączeniem oraz upewnić się, że urządzenie jest rzeczywiście odłączone od zasilania.
• Należy zapewnić ochronę przed porażeniem prądem na zaciskach przyłączeniowych automatu palnikowego.
• Po wykonaniu montażu, instalacji lub serwisu należy sprawdzić poprawność okablowania, prawidłowe użycie zacisków automatu LMV5... oraz wykonać kontrole bezpieczeństwa zgodnie z dokumentacją producenta.
• Żaden z 3 przewodów przyłączeniowych detektora QRI2A2.B180B nie może być podłączony do zacisku X10-02 pin 3 (napięcie sieciowe L). Błędne podłączenie grozi uszkodzeniem detektora i automatu palnikowego.
• Produkt jest przeznaczony wyłącznie do współpracy z odpowiednimi automatami palnikowymi Siemens i nie powinien być używany jako samodzielne urządzenie.
• Detektor należy montować za płytą spiętrzającą palnika. Ze względu na wysoką czułość należy tak dobrać miejsce montażu, aby wykrywana była możliwie tylko migocząca, peryferyjna część płomienia.
• Należy ograniczyć widok detektora na gorące ściany kotła i inne gorące elementy kotła lub palnika. W razie potrzeby należy zastosować rurę obserwacyjną ograniczającą pole widzenia.
• Należy zapobiec docieraniu do detektora promieniowania podczerwonego, które może symulować obecność płomienia, w szczególności smug cieplnych po zaniku płomienia, promieniowania modulowanego przez turbulencje powietrza, ruchome elementy w polu widzenia oraz drgania palnika lub detektora.
• Luźne przewody poruszające się w strumieniu powietrza wentylatora nie mogą znajdować się w polu widzenia detektora.
• Przy kilku palnikach pracujących we wspólnej komorze spalania należy szczególnie ostrożnie ocenić możliwość zastosowania nadzoru płomienia w podczerwieni; rozwiązanie to zasadniczo nie jest przeznaczone do indywidualnego nadzoru każdego palnika.
• Podczas eksploatacji należy sprawdzić, czy po odłączeniu detektora od mocowania i wystawieniu go bez przemieszczania na oświetlenie pomieszczenia palnik przechodzi w stan blokady.
• Detektor, który upadł lub został uderzony, nie może być uruchamiany, nawet jeśli nie wykazuje widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Detektor należy mocować do palnika przy użyciu przewidzianego uchwytu i kołnierza oraz zapewnić elektrycznie przewodzące połączenie pomiędzy metalową powierzchnią kołnierza a uziemioną obudową palnika.
• Przewodu detektora nie wolno prowadzić razem z innymi przewodami. Należy stosować oddzielny przewód i zachować dopuszczalne długości połączeń zgodnie z dokumentacją producenta.
• Przewód zapłonowy należy prowadzić oddzielnie, zachowując możliwie największy odstęp od innych przewodów, minimum 3 cm.
• Przewód detektora nie może stykać się z gorącymi powierzchniami palnika ani kotła.
• Należy upewnić się, że pomiędzy przewodem odniesienia (niebieski przewód = N automatu LMV5...) a obudową palnika (PE) nie występuje napięcie.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. W przeciwnym razie funkcje bezpieczeństwa nie są zapewnione i występuje ryzyko porażenia prądem.
• Stopień ochrony obudowy: IP54. Urządzenie należy użytkować wyłącznie w warunkach zgodnych z dokumentacją producenta.
• Dopuszczalna temperatura pracy wynosi od -20 °C do +60 °C, krótkotrwale maksymalnie do 75 °C przez 1 minutę. Maksymalna wilgotność: poniżej 95% r.h. Maksymalna wysokość instalacji: 2000 m n.p.m.
• Do czyszczenia soczewki należy używać wyłącznie miękkiej, czystej ściereczki, wolnej od oleju i rozpuszczalników.
