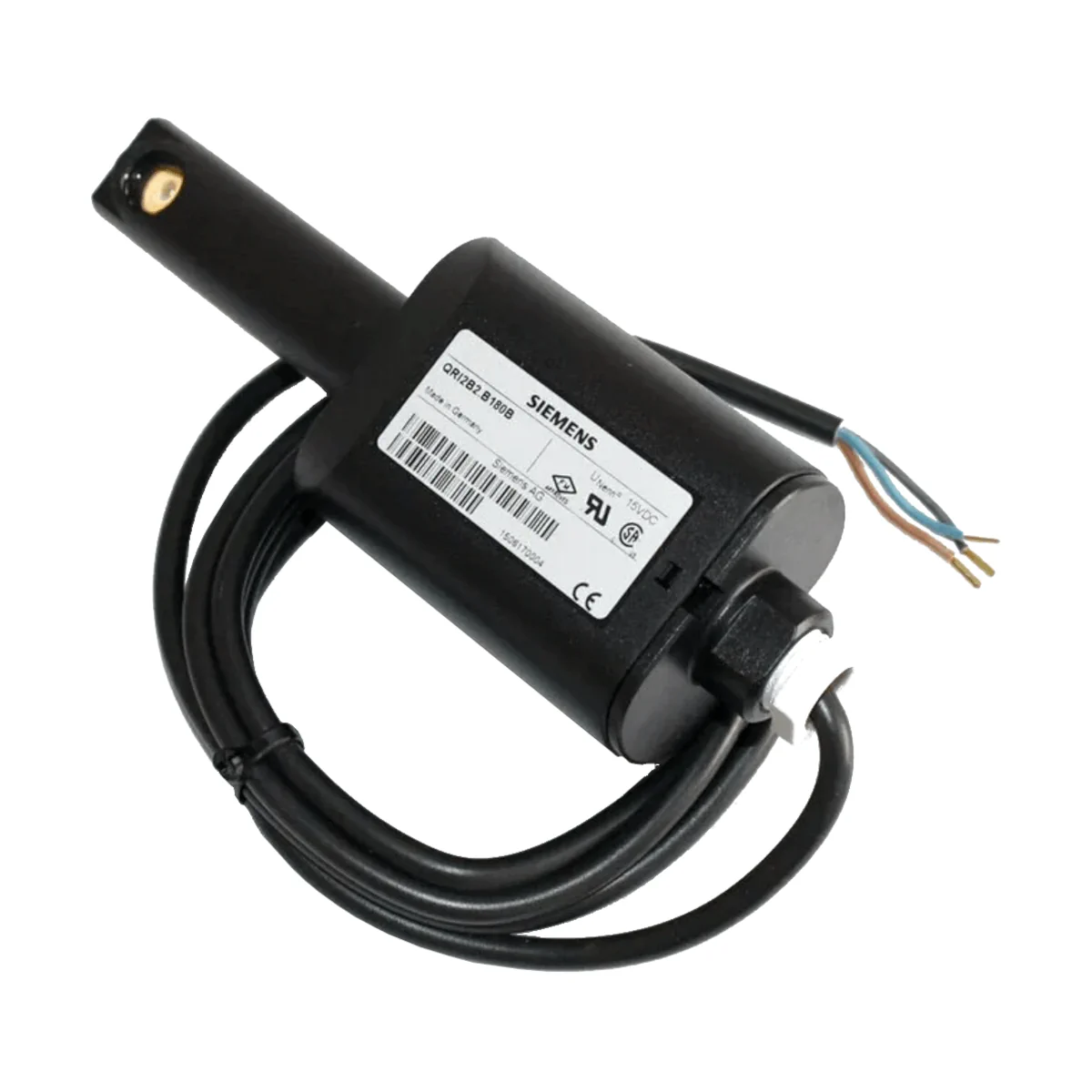

QRI2B2.B180B Czujnik płomienia na podczerwień do sterowników palników gazowych lub olejowych, boczny

Siemens QRI2B2.B180B to detektor płomienia na podczerwień (IR) do współpracy z automatami palnikowymi Siemens (m.in. LMV5...), przeznaczony do nadzoru płomieni gazowych, olejowych oraz innych źródeł promieniowania podczerwonego. Wersja QRI2B... jest wykonaniem do bocznego (90°) oświetlenia i posiada fabrycznie podłączony 3-żyłowy przewód 180 cm zakończony odizolowanymi żyłami.

Najważniejsze cechy

• Producent: Siemens
• Model: QRI2B2.B180B
• Typ: detektor płomienia IR z zintegrowanym wzmacniaczem sygnału płomienia
• Oświetlenie / obserwacja płomienia: boczne (lateral, 90°)
• Element detekcyjny: fotoopornik IR (zakres czułości ok. 1…3 µm, maksimum ok. 2 µm)
• Praca palnika: do palników o dowolnej mocy, w trybie ciągłym lub przerywanym (z odpowiednim automatem palnikowym)
• Sygnał wyjściowy: analogowy DC 0…5 V (miara zmian intensywności promieniowania płomienia)
• Stopień ochrony: IP54
• Przewód: 3-żyłowy, 180 cm, z odciążeniem (strain relief), końcówki odizolowane

Zastosowanie

QRI2B2.B180B służy do nadzoru płomienia w palnikach, w których płomień emituje promieniowanie podczerwone. Detektor jest przeznaczony do integracji w rozwiązaniach OEM i pracy wyłącznie w połączeniu z odpowiednim automatem palnikowym.

Ze względu na czułość, detektor powinien być montowany za płytą zawirowującą (baffle plate), aby ograniczyć wpływ promieniowania od rozgrzanych elementów komory spalania.

Funkcja i zasada działania

• Sygnał płomienia powstaje na podstawie zmian promieniowania IR (detektor nie reaguje na promieniowanie stałe).
• Detektor nie odpowiada na promieniowanie o częstotliwości sieciowej i jej harmonicznych (np. 50 Hz i wielokrotności) – tłumienie odbywa się elektronicznie i zależy od częstotliwości pracy automatu palnikowego.
• Dzięki wąskopasmowemu filtrowaniu możliwe jest efektywne wykorzystanie zmiennego sygnału płomienia, co przekłada się na wysoką zdolność detekcji za płytą zawirowującą.
• Z uwagi na krótkofalowe widmo, iskra zapłonowa nie jest wykrywana.

Podłączenie (przewody)

Detektor posiada fabrycznie podłączony przewód 3-żyłowy. Oznaczenia żył:

• niebieski (bl): linia odniesienia
• czarny (sw): linia sygnałowa
• brązowy (br): linia zasilania

Jeśli długość przewodu 180 cm jest niewystarczająca, przewód można przedłużyć (pomocniczy przewód detektora) do maks. 100 m.

Dane techniczne

• Napięcie robocze: DC 14 V ±5%
• Napięcie testowe: DC 21 V ±5%
• Napięcie sygnału: DC 0…5 V
• Pobór mocy: < 0,5 W
• Długość przewodu (wbudowany): 180 cm
• Maks. długość pomocniczego przewodu detektora: 100 m
• Stopień ochrony obudowy: IP54
• Klasa ochronności: II
• Dopuszczalne wibracje: maks. 1 g / 10…500 Hz (IEC 6068-2-6)
• Masa (z przewodem 180 cm): ok. 0,175 kg
• Pozycja montażu: dowolna
• Temperatura pracy: -20…+60°C, krótkotrwale (maks. 1 min) do +75°C
• Wilgotność: < 95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.

Montaż – praktyczne wskazówki

• Detektor należy umieścić tak, aby wykrywał możliwie tylko migotliwy, peryferyjny obszar płomienia, ograniczając widok na gorące ściany kotła i elementy palnika.
• Zakres obserwacji powinien być ograniczony (np. warunkami obserwacji za płytą zawirowującą lub przez zastosowanie rurki obserwacyjnej, jeśli jest wymagana), tak aby zapewnić wymagany poziom sygnału w całym zakresie pracy palnika.
• Mocowanie do palnika realizuje się z użyciem kołnierza i obejmy (akcesoria montażowe dobiera się zgodnie z konstrukcją palnika).

Podsumowanie

QRI2B2.B180B to kompaktowy, przemysłowy detektor płomienia IR do bocznego (90°) nadzoru płomienia, z analogowym sygnałem 0…5 V, zasilaniem DC 14 V (test DC 21 V) i obudową IP54. Przewód 180 cm z odizolowanymi końcówkami ułatwia integrację z układami sterowania palnika, a wysoka czułość detekcji zmian IR wspiera stabilną kontrolę płomieni gazowych i olejowych w aplikacjach ciągłych oraz przerywanych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model: Siemens QRI2B2.B180B – detektor płomienia na podczerwień do bocznego oświetlenia, przewód 180 cm, końcówki odizolowane.
• Produkt posiada oznaczenie CE. W dokumentacji wskazano także znak zgodności EAC oraz zgodność z China RoHS.
• Produkt jest przeznaczony wyłącznie do pracy z układami sterowania palnikiem. Stosować tylko zgodnie z dokumentacją producenta i kompatybilnymi sterownikami palnika.
• Nie otwierać, nie ingerować i nie modyfikować detektora. Takie działania mogą spowodować utratę funkcji bezpieczeństwa oraz stwarzać ryzyko porażenia prądem.
• Montaż, instalację, uruchomienie i serwis może wykonywać wyłącznie wykwalifikowany personel.
• Przed rozpoczęciem jakichkolwiek prac należy całkowicie odłączyć zasilanie wielobiegunowo, zabezpieczyć instalację przed przypadkowym ponownym włączeniem i potwierdzić brak napięcia.
• Należy zapewnić odpowiednią ochronę przed porażeniem prądem na zaciskach przyłączeniowych automatyki palnikowej.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić stan okablowania, poprawność podłączenia do właściwych zacisków oraz wykonać kontrole bezpieczeństwa zgodnie z dokumentacją producenta.
• Żaden z 3 przewodów przyłączeniowych detektora nie może być podłączony do zacisku X10-02 pin 3 (napięcie sieciowe L). Błędne podłączenie grozi uszkodzeniem detektora i układu sterowania.
• Detektor należy montować na palniku przy użyciu przewidzianego zacisku i kołnierza, z zachowaniem obowiązujących krajowych przepisów bezpieczeństwa.
• Należy zapewnić przewodzące elektrycznie połączenie pomiędzy metalową powierzchnią kołnierza a uziemioną obudową palnika.
• Detektor należy ustawić tak, aby wykrywał możliwie tylko migoczącą strefę obrzeżną płomienia. Widok na gorące ściany kotła lub inne rozgrzane elementy kotła i palnika należy maksymalnie ograniczyć.
• Ze względu na wysoką czułość sygnału należy zapobiec docieraniu do detektora promieniowania podczerwonego mogącego symulować płomień, np. od rozgrzanych okładzin komory spalania, gorących elementów kotła, turbulencji powietrza, ruchomych części lub drgających przewodów.
• W polu widzenia detektora nie mogą znajdować się luźne przewody ani inne poruszające się elementy. Ich obecność może powodować zakłócenia i utratę funkcji bezpieczeństwa.
• W przypadku kilku palników pracujących we wspólnej komorze spalania należy bardzo ostrożnie ocenić zastosowanie nadzoru płomienia w podczerwieni. Taki sposób nadzoru zasadniczo nie jest przeznaczony do jednoznacznego nadzoru pojedynczych palników.
• Przewodu detektora nie wolno prowadzić razem z innymi przewodami. Należy stosować osobny przewód i zachować dopuszczalne długości połączeń zgodnie z dokumentacją producenta.
• Przewód zapłonowy należy prowadzić oddzielnie, w możliwie największej odległości od innych przewodów, nie mniejszej niż 3 cm.
• Przewód detektora nie może stykać się z gorącymi powierzchniami palnika ani kotła.
• Długość przewodu przyłączeniowego dla modelu QRI2B2.B180B wynosi 180 cm. Ewentualne przedłużenie przewodu pomocniczego jest dopuszczalne wyłącznie zgodnie z dokumentacją producenta, maksymalnie do 100 m.
• Stopień ochrony urządzenia wynosi IP54. Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody. W przeciwnym razie funkcje bezpieczeństwa nie są zapewnione i występuje ryzyko porażenia prądem.
• Produkt należy użytkować wyłącznie w warunkach środowiskowych określonych przez producenta, w szczególności w zakresie temperatury pracy od -20 °C do +60 °C, krótkotrwale maks. do 75 °C przez 1 minutę, przy wilgotności poniżej 95% r.h. oraz na wysokości do 2000 m n.p.m.
• Upadek lub silne uderzenie mogą pogorszyć działanie funkcji bezpieczeństwa. Urządzenia po upadku lub uderzeniu nie wolno uruchamiać, nawet jeśli nie wykazuje widocznych uszkodzeń.
• Do czyszczenia soczewki używać wyłącznie miękkiej, czystej ściereczki, wolnej od oleju i rozpuszczalników.
• Produktu nie wolno wyrzucać z odpadami komunalnymi. Zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
