QRI2B2.B180B1 Czujnik płomienia na podczerwień do sterowników palników gazowych lub olejowych, boczny, z kołnierzem i klamrą

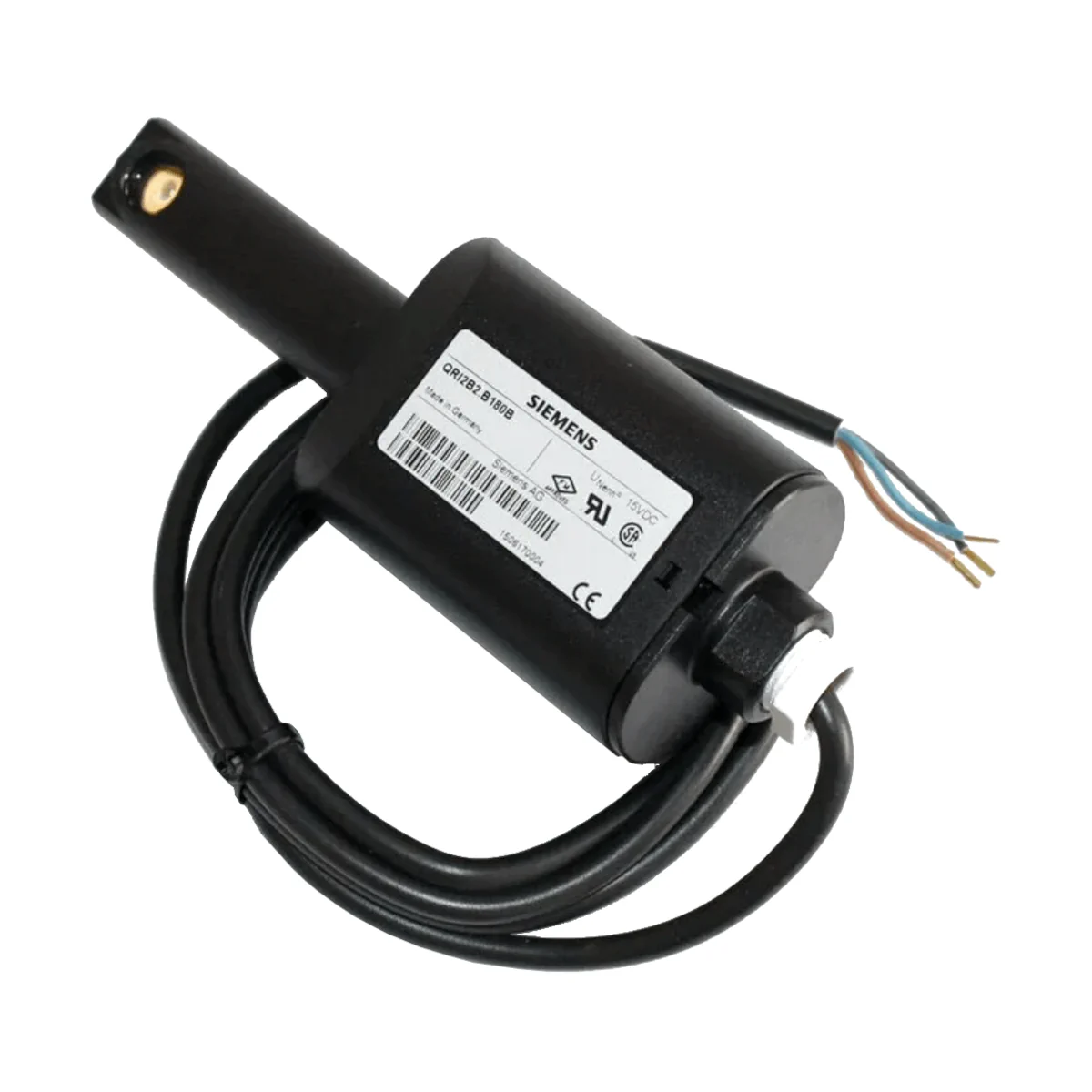

QRI2B2.B180B1 to czujnik płomienia na podczerwień (IR) marki Siemens, przeznaczony do monitorowania płomieni gazowych, olejowych oraz innych płomieni emitujących promieniowanie IR. Wersja QRI2B posiada boczny wlot światła (oświetlenie boczne) i jest przystosowana do współpracy ze sterownikami palnika LME75 oraz systemami zarządzania palnikami LMV5 / LMV6. Czujnik może być stosowany w palnikach dowolnej mocy, pracujących w trybie ciągłym lub przerywanym (w połączeniu z odpowiednim sterownikiem palnika).

Najważniejsze cechy

• Producent: Siemens
• Model: QRI2B2.B180B1
• Typ urządzenia: czujnik płomienia na podczerwień (IR) ze zintegrowanym wzmacniaczem sygnału płomienia
• Wlot światła: boczny (oświetlenie boczne)
• Kompatybilność: sterowniki palnika LME75, systemy zarządzania palnikami LMV5 / LMV6
• Maksimum czułości spektralnej: ok. 2 µm (zakres czułości spektralnej detektora w przybliżeniu 1…3 µm)
• Montaż na palniku: za pomocą kołnierza i obejmy (w komplecie dla tej wersji)
• Stopień ochrony: IP54
• Kabel przyłączeniowy: 180 cm, koniec kabla odizolowany

Zastosowanie

QRI2B2.B180B1 służy do wykrywania promieniowania IR emitowanego przez płomień i przekazywania sygnału do sterownika palnika. Dzięki elektronicznemu samoczynnemu monitorowaniu sygnału płomienia czujnik może być stosowany (w połączeniu z odpowiednim sterownikiem palnika) w palnikach pracujących w trybie ciągłym lub przerywanym. Czułość czujnika jest odpowiednia przy montażu za tarczą spiętrzającą palnika.

Budowa i montaż

• Obudowa: odporna na uderzenia, z czarnego tworzywa sztucznego
• Otwór wlotu światła: pyłoszczelna soczewka
• Mocowanie: czujnik mocuje się na palniku za pomocą obejmy i kołnierza; po poluzowaniu śruby obejmy można ustawić czujnik dla optymalnej „widoczności” płomienia
• Uwaga montażowa: powłoka metaliczna kołnierza musi być połączona elektrycznie z uziemioną obudową palnika

Zasada działania

Czujnik wykorzystuje zmiany promieniowania IR do generowania sygnału płomienia. Detektorem jest fotorezystor reagujący na podczerwień. Analogowy sygnał wyjściowy czujnika (od 0 do ok. +5 V) stanowi miarę zmiany intensywności promieniowania płomienia. Czujnik nie reaguje na promieniowanie stałe oraz na promieniowanie z nałożeniem drgań wyższych harmonicznych (np. 50 Hz i wielokrotności) – tłumienie tych częstotliwości odbywa się elektronicznie.

Podłączenie i okablowanie

• Kabel przyłączeniowy: 3-żyłowy, na stałe połączony z czujnikiem i zabezpieczony odciążką
• Oznaczenie żył: niebieska – przewód odniesienia, czarna – przewód sygnałowy, brązowa – przewód zasilający
• Długość kabla czujnika: maks. 180 cm
• Dopuszczalna długość przewodu dodatkowego czujnika: maks. 100 m
• Zalecenie instalacyjne: przewód czujnika prowadzić osobno (pojemności przewodów zmniejszają wielkość sygnału płomienia) i w możliwie dużej odległości od innych kabli (min. 3 cm)

Dane techniczne

• Napięcie zasilania (praca): 14 V DC ±5%
• Napięcie zasilania (test): 21 V DC ±5%
• Napięcie sygnału: 0…5 V DC
• Zużycie własne: < 0,5 W
• Stopień ochrony: IP54
• Klasa ochronności: II
• Drgania (wg IEC 6068-2-6): maks. 1 g / 10…500 Hz
• Masa (z kablem 180 cm): ok. 0,175 kg
• Położenie montażowe: dowolne
• Temperatura pracy: -20…+60°C (krótkotrwale, maks. 1 min.: do 75°C)
• Wilgotność: < 95% wilg. wzgl.
• Maks. wysokość zamontowania: 2000 m n.p.m.

Wersja dostawy (dla QRI2B2.B180B1)

• Wlot światła: boczny (oświetlenie boczne)
• Długość kabla: 180 cm
• Koniec kabla: odizolowany
• Akcesoria w komplecie: kołnierz prosty i obejma (4 241 8898 0)

Podsumowanie

Siemens QRI2B2.B180B1 to czujnik płomienia IR z bocznym wlotem światła, zintegrowanym wzmacniaczem i wyjściem sygnałowym 0…5 V DC, przeznaczony do współpracy z LME75 oraz LMV5/LMV6. Wbudowany przewód 180 cm (odizolowane końce) oraz dołączone mocowanie (kołnierz prosty i obejma) ułatwiają instalację na palniku i prawidłowe ustawienie czujnika względem płomienia.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Zgodność dotyczy stosowania wyłącznie w połączeniu z automatami palnikowymi.
• Posiada oznaczenie EAC oraz deklarację China RoHS.
• Czujnik płomienia na podczerwień przeznaczony wyłącznie do współpracy z automatami palnikowymi Siemens typu LMV5... i do nadzoru płomieni emitujących promieniowanie podczerwone.
• Produkt w wariancie QRI2B2.B180B1 jest wykonaniem do bocznego doświetlenia (lateral illumination), z przewodem przyłączeniowym o długości 180 cm i zakończeniem przewodów odizolowanym; w zestawie przewidziano kołnierz prosty i obejmę mocującą.
• Nie otwierać, nie modyfikować i nie ingerować w konstrukcję czujnika. Wszelkie prace montażowe, instalacyjne i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed rozpoczęciem montażu, podłączenia lub serwisu należy całkowicie odłączyć zasilanie instalacji wszystkimi biegunami oraz zabezpieczyć ją przed przypadkowym ponownym załączeniem. Nieprzestrzeganie tych zasad grozi porażeniem prądem.
• Należy zapewnić ochronę przed porażeniem prądem na zaciskach przyłączeniowych automatu palnikowego.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność okablowania, właściwe użycie zacisków automatu LMV5... oraz wykonać wymagane kontrole bezpieczeństwa przy uruchomieniu.
• Żaden z trzech przewodów podłączeniowych czujnika QRI2B2.B180B1 nie może być podłączony do zacisku X10-02 pin 3 (napięcie sieciowe L). Błędne podłączenie grozi uszkodzeniem czujnika i automatu palnikowego.
• Czujnik należy montować za płytą spiętrzającą palnika, używając przeznaczonej do tego obejmy i kołnierza. Położenie czujnika należy wyregulować tak, aby obserwował możliwie tylko migoczącą strefę obwodową płomienia.
• Należy ograniczyć pole widzenia czujnika względem gorących ścian kotła i innych rozgrzanych elementów palnika lub kotła. Jeśli to konieczne, należy zastosować rurę wziernikową dobraną do konkretnej aplikacji.
• Należy zapobiec docieraniu do czujnika promieniowania podczerwonego, które mogłoby symulować płomień, np. od rozgrzanych elementów komory spalania po zaniku płomienia, zawirowań powietrza, elementów ruchomych lub drgań palnika. Nieprzestrzeganie tego wymagania grozi utratą funkcji bezpieczeństwa.
• W instalacjach z kilkoma palnikami pracującymi w tej samej komorze spalania należy szczególnie ostrożnie ocenić możliwość stosowania nadzoru płomienia w podczerwieni; rozwiązanie to zasadniczo nie jest przeznaczone do indywidualnego nadzoru każdego palnika.
• Upadek lub silne uderzenie mogą pogorszyć funkcje bezpieczeństwa urządzenia. Takiego czujnika nie wolno uruchamiać nawet wtedy, gdy nie ma widocznych uszkodzeń.
• Połączenie pomiędzy metalową powierzchnią kołnierza a uziemioną obudową palnika musi być elektrycznie przewodzące.
• Przewodu czujnika nie wolno prowadzić razem z innymi przewodami. Przewód zapłonowy należy prowadzić oddzielnie, zachowując możliwie największy odstęp, minimum 3 cm.
• Należy przestrzegać dopuszczalnej długości przewodów: przewód fabryczny 180 cm, a przewód przedłużający maksymalnie 100 m. Zbyt duża pojemność linii może obniżyć wielkość sygnału płomienia.
• Przewód czujnika nie może stykać się z gorącymi powierzchniami palnika ani kotła.
• Podczas instalacji należy sprawdzić, że między przewodem odniesienia (niebieski przewód = N automatu LMV5...) a obudową palnika (PE) nie występuje napięcie.
• Przed uruchomieniem i podczas konserwacji należy wykonać testy bezpieczeństwa, w tym kontrolę reakcji na brak płomienia, zaciemnienie czujnika oraz działanie przy świetle obcym.
• Produkt ma stopień ochrony IP54. Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody. Ich wystąpienie może spowodować utratę funkcji bezpieczeństwa i ryzyko porażenia prądem.
• Stosować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -20°C do +60°C, krótkotrwale maks. 75°C przez 1 minutę, wilgotność poniżej 95% r.h., wysokość instalacji do 2000 m n.p.m.
• Do czyszczenia soczewki używać wyłącznie miękkiej, czystej ściereczki, bez oleju i rozpuszczalników.
• Produkt zawiera elementy elektryczne i elektroniczne. Nie wyrzucać z odpadami komunalnymi; utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
