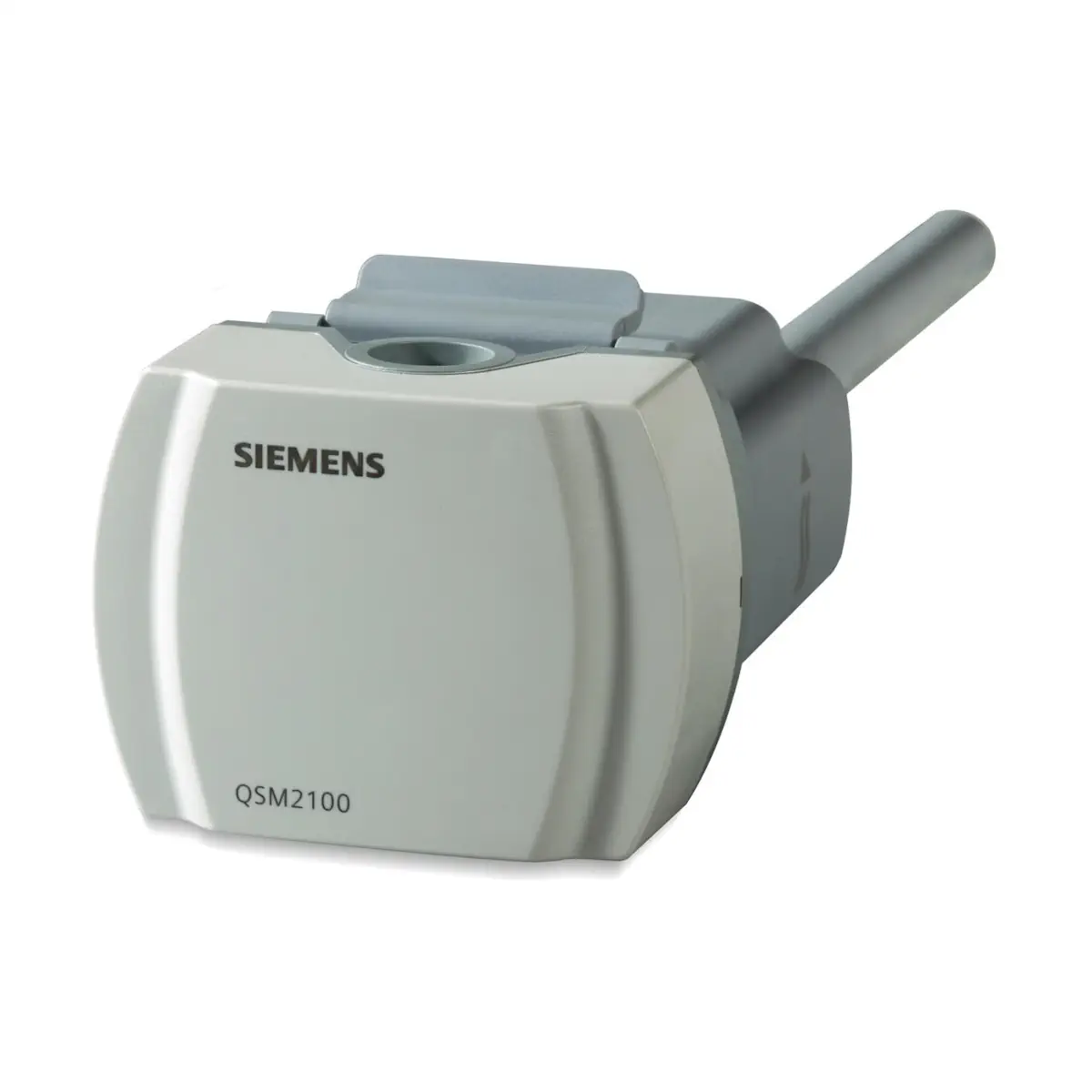

QSM2100 Kanałowy czujnik pyłów zawieszonych, 2 wyjścia 0..5 lub 0..10 V lub 4..20 mA (PM2.5 i PM10), IP54

QSM2100 to kanałowy czujnik pyłów zawieszonych (jakości powietrza) firmy Siemens (Symaro™), przeznaczony do pomiaru stężenia PM2.5 oraz PM10 w kanałach instalacji wentylacyjnych i klimatyzacyjnych. Urządzenie wspiera poprawę komfortu w pomieszczeniach i optymalizację zużycia energii dzięki wentylacji zależnej od chwilowego zapotrzebowania. Czujnik zasilany jest AC 24 V lub DC 15…35 V (SELV), a wyniki udostępnia jako sygnały analogowe 0…10 V / 0…5 V / 4…20 mA.

Najważniejsze cechy

• Producent: Siemens
• Model: QSM2100
• Nr magazynowy: S55720-S491
• Typ: kanałowy czujnik jakości powietrza (pyły zawieszone)
• Mierzone parametry: PM2.5 i PM10
• Zasilanie: AC 24 V ±20% lub DC 15…35 V (SELV); 50/60 Hz przy AC 24 V
• Sygnały wyjściowe: DC 0…10 V lub DC 0…5 V lub 4…20 mA
• Zakres pomiarowy (wybierany): 0…500 / 0…300 / 0…100 / 0…50 µg/m³ (domyślnie 0…500 µg/m³)
• Wartość wyjściowa: średnia ruchoma z ostatnich 10 s
• Tryb pracy: ciągły (domyślnie) lub SMART (odświeżanie 3…8 min)
• Stopień ochrony: IP54 (w stanie zabudowanym)
• Zakres stosowania (praca): -5…45 °C oraz 5…95% r.h. (bez kondensacji)

Zastosowanie

Siemens QSM2100 jest przeznaczony do montażu w kanałach wentylacyjnych i klimatyzacyjnych, gdzie umożliwia kontrolę poziomu PM2.5 i PM10 w strumieniu powietrza.

• Nie używać jako urządzenia bezpieczeństwa (np. ostrzegawczego przed gazem lub dymem).
• Nie używać na zewnątrz.

Funkcje i działanie

Pomiar PM2.5 i PM10

• Czujnik mierzy stężenia PM2.5 i PM10.
• Na wyjściach analogowych podawana jest średnia ruchoma z ostatnich 10 s.
• Maks. prędkość powietrza: 10 m/s.

Tryby pracy: ciągły / SMART

• Tryb CIĄGŁY (domyślnie): ciągłe odświeżanie sygnałów.
• Tryb SMART: odświeżanie danych w interwale 3…8 min (zależnie od zmian stężenia).

Wyjścia i podłączenie

• G: napięcie zasilające AC 24 V (SELV) lub DC 15…35 V
• G0: uziemienie i pomiar neutralny
• X1: sygnał wyjściowy (PM2.5) – DC 0…10 V / 0…5 V lub 4…20 mA
• X2: sygnał wyjściowy (PM10) – DC 0…10 V / 0…5 V lub 4…20 mA

• Obciążenie wyjść napięciowych: max. ±1 mA
• Obciążenie wyjść prądowych: max. 500 Ω
• Zaciski śrubowe: 1 × 2,5 mm² lub 2 × 1,5 mm²

Konfiguracja (przełączniki DIP)

Czujnik posiada konfigurację przełącznikami DIP (S1) umożliwiającą wybór typu sygnału wyjściowego, zakresu pomiarowego oraz trybu pracy.

Wybór sygnału wyjściowego (S1)

• DC 0…10 V (ustawienie domyślne)
• DC 0…5 V
• 4…20 mA

Wybór zakresu PM2.5/PM10 (S1)

• 0…500 µg/m³ (domyślnie)
• 0…300 µg/m³
• 0…100 µg/m³
• 0…50 µg/m³

Tryb testowy wyjść

• Dostępne są funkcje testowe do weryfikacji wyjść analogowych (aktywowane ustawieniami DIP).
• W trybie testowym można sprawdzić, czy wyjścia X1 i X2 odpowiadają zdefiniowanym wartościom testowym.

Dane techniczne

• Zasilanie: AC 24 V ±20% lub DC 15…35 V (SELV)
• Częstotliwość: 50/60 Hz przy AC 24 V
• Pobór mocy: 3,2 VA
• Zakres stosowania (praca): -5…45 °C; 5…95% r.h. (bez kondensacji)
• Zakres PM2.5 (wybierany): 0…500 / 0…300 / 0…100 / 0…50 µg/m³
• Zmienność między urządzeniami (PM2.5): 0…100 µg/m³: ±13 µg/m³; 100…500 µg/m³: ±15% (dla 15…35 °C, 20…70% r.h., prędkość 2…10 m/s, otwór skierowany w stronę powietrza)
• Zakres PM10 (wybierany): 0…500 / 0…300 / 0…100 / 0…50 µg/m³
• Zmienność między urządzeniami (PM10): 0…100 µg/m³: ±15 µg/m³; 100…500 µg/m³: ±20% (dla 15…35 °C, 20…70% r.h., prędkość 2…10 m/s, otwór skierowany w stronę powietrza)
• Stopień ochrony: IP54 (w stanie zabudowanym)
• Klasa ochrony: III wg EN 60730-1
• Czujnik (w całości): bez silikonu
• Waga z opakowaniem: 344,4 g

Montaż – ważne zalecenia

• Aby zapewnić IP54, czujnik musi być zamontowany z dławikiem kablowym skierowanym w dół.
• Wlot powietrza powinien być skierowany w stronę strumienia powietrza (dla jednolitości i dokładności pomiaru).
• Nie montować czujnika w kanale pionowym.
• Unikać wstrząsów i uderzeń elementu czujnika w końcówkę pomiarową.
• Jeśli montaż jest wykonywany za nawilżaczem, należy zachować odpowiednią odległość, aby para/mgła zdążyła odparować przed dotarciem do czujnika.

Zamawianie, dostawa i akcesoria

• Przy zamawianiu podać: kanałowy czujnik jakości powietrza QSM2100.
• Czujnik dostarczany jest w komplecie z: kołnierzem montażowym, dławikiem kablowym M16 oraz fabrycznie zamontowanym modułem AQS2100.
• Wymienny moduł czujnika pyłów zawieszonych: AQS2100 (S55720-S493) – zamawiany oddzielnie.

Podsumowanie

Siemens QSM2100 to solidny kanałowy czujnik do pomiaru PM2.5 i PM10, oferujący elastyczne wyjścia analogowe (0…10 V / 0…5 V / 4…20 mA) oraz wybieralne zakresy pomiarowe. Dzięki możliwości pracy w trybie ciągłym lub SMART, a także obudowie IP54 (w stanie zabudowanym), sprawdza się jako element systemów HVAC do bieżącej oceny jakości powietrza w kanałach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Nie należy używać czujnika jako urządzenia bezpieczeństwa, np. urządzenia ostrzegawczego przed gazem lub dymem.
• Produkt przeznaczony wyłącznie do stosowania w kanałach instalacji wentylacyjnych i klimatyzacyjnych. Nie używać na zewnątrz.
• Montaż, podłączenie i uruchomienie wyłącznie zgodnie z dokumentacją producenta oraz krajowymi i lokalnymi przepisami bezpieczeństwa.
• Urządzenie elektryczne niskonapięciowe klasy ochrony III. Przed rozpoczęciem montażu, podłączenia, serwisu lub wymiany modułu czujnika należy wyłączyć zasilanie.
• Do zasilania należy stosować wyłącznie napięcie AC 24 V lub DC 15…35 V (SELV) oraz odpowiednie zabezpieczenie obwodu zgodnie z dokumentacją producenta.
• Montaż i podłączenie należy wykonywać zgodnie z właściwym schematem połączeń. Nieprawidłowe okablowanie, dobór przewodów lub zasilania może spowodować zakłócenia pracy albo uszkodzenie urządzenia.
• W środowiskach z zakłóceniami elektromagnetycznymi należy stosować przewody ekranowane; do wtórnej strony zasilania i linii sygnałowych wymagana jest skrętka.
• Aby zachować stopień ochrony IP54, czujnik musi być zamontowany z dławikiem kablowym skierowanym w dół.
• Urządzenie należy montować w miejscu dostępnym dla serwisu, z wlotem powietrza skierowanym w stronę strumienia powietrza. Nie montować w kanale pionowym.
• Nie montować czujnika na dachu ani w miejscu narażonym na bezpośrednie promieniowanie słoneczne. Dopuszczalny zakres pracy wynosi -5…45 °C oraz 5…95 % wilgotności względnej bez kondensacji.
• Jeżeli czujnik montowany jest za nawilżaczem, należy zachować minimalną odległość zapewniającą odparowanie pary lub mgły przed dotarciem do czujnika, zgodnie z dokumentacją producenta.
• Należy unikać wstrząsów i uderzeń elementów czujnika, w szczególności elementu pomiarowego.
• Moduł czujnika może być wymieniany wyłącznie przez wykwalifikowany personel. Podczas wymiany nie dotykać elementów elektrycznych.
• Jeżeli wyłączenie urządzenia przed wymianą modułu nie jest możliwe, nowy moduł należy założyć po 10 s od wyjęcia starego.
• Produkt zawiera moduł laserowy klasy 1. Moduł czujnika jest konstrukcyjnie zamknięty, jednak w celu uniknięcia narażenia na promieniowanie laserowe nie wolno demontować obudowy modułu czujnika podczas pracy ani konserwacji.
• W przypadku uszkodzenia obudowy modułu czujnika nie używać urządzenia i wymienić moduł na nowy.
