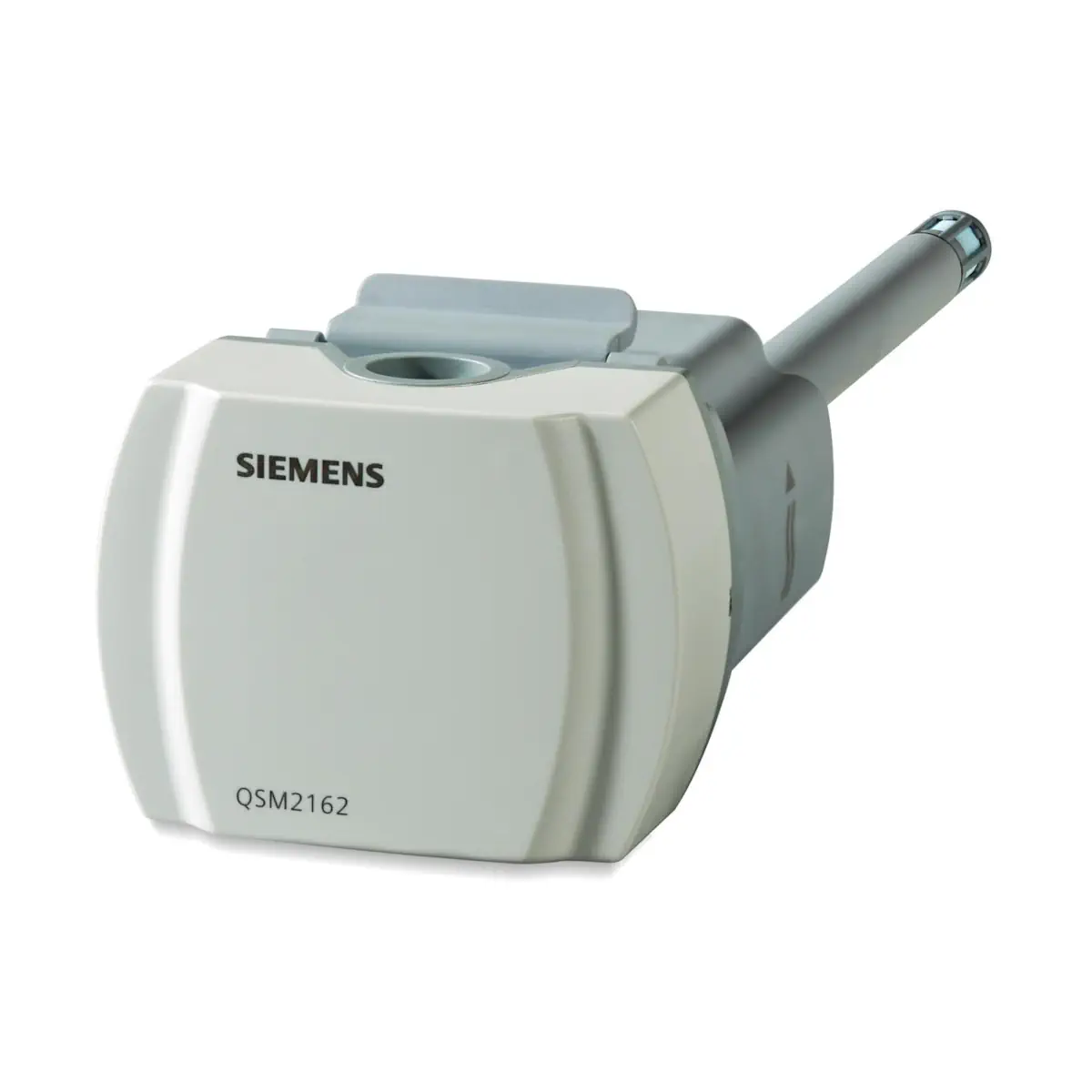

QSM2162 Kanałowy czujnik pyłów zawieszonych, 3 wyjścia 0..5 lub 0..10 V lub 4..20 mA (PM2.5, temperatura, wilgotność lub PM10), IP54

QSM2162 to kanałowy czujnik jakości powietrza firmy Siemens (Symaro™), przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych, gdzie pomaga zwiększyć komfort w pomieszczeniach oraz zoptymalizować zużycie energii dzięki wentylacji zależnej od chwilowego zapotrzebowania. Urządzenie mierzy stężenie pyłów zawieszonych PM2.5 i PM10, a także wilgotność względną oraz temperaturę powietrza w kanale. Zasilane jest AC 24 V lub DC 15…35 V (SELV) i udostępnia sygnały wyjściowe w standardach DC 0…10 V, DC 0…5 V lub 4…20 mA, co ułatwia integrację z systemami automatyki HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: QSM2162
• Typ: kanałowy czujnik pyłów zawieszonych / jakości powietrza
• Mierzone wielkości: PM2.5, PM10, wilgotność względna, temperatura
• Zastosowanie: kanały instalacji wentylacyjnych i klimatyzacyjnych (HVAC)
• Zasilanie: AC 24 V ±20% lub DC 15…35 V (SELV); 50/60 Hz przy AC 24 V
• Sygnał wyjściowy: DC 0…10 V lub DC 0…5 V lub 4…20 mA (konfigurowalne przełącznikami DIP)
• Tryb pracy: ciągły (domyślnie) lub SMART (odświeżanie danych co 3…8 min)
• Stopień ochrony: IP54 (w stanie zabudowanym)
• Zakres stosowania: -5…45 °C / 5…95 % r.h. (bez kondensacji)

Zastosowanie

QSM2162 jest przeznaczony do montażu w kanałach wentylacyjnych i klimatyzacyjnych, gdzie realizuje pomiar jakości powietrza i parametrów powietrza w kanale w celu sterowania wentylacją zależnie od potrzeb (komfort i oszczędność energii).

• PM2.5 i PM10 – stężenie pyłów zawieszonych
• Wilgotność względna – pomiar r.h. w kanale
• Temperatura – pomiar temperatury powietrza w kanale

Uwaga: nie należy używać czujnika jako urządzenia bezpieczeństwa (np. ostrzegawczego przed gazem lub dymem) oraz nie należy używać go na zewnątrz.

Funkcje i działanie

Pomiar PM2.5 i PM10

• Czujnik mierzy stężenie PM2.5 oraz PM10.
• Wartość wyjściowa jest średnią ruchomą z ostatnich 10 s.
• Zakres pomiarowy (wybierany przełącznikami DIP): 0…500 / 0…300 / 0…100 / 0…50 μg/m³ (domyślnie 0…500 μg/m³).

Pomiar wilgotności względnej

• Pomiar r.h. realizowany jest przez pojemnościowy czujnik wilgotności.
• Sygnał jest przekształcany na wyjście analogowe DC 0…10 V, DC 0…5 V lub 4…20 mA, odpowiadające zakresowi 0…100% r.h.

Pomiar temperatury

• Temperatura mierzona jest elementem pomiarowym, którego charakterystyka elektryczna zmienia się wraz z temperaturą.
• Zakres pomiaru (wybierany przełącznikiem DIP): 0…50 °C (domyślnie) lub -35…35 °C.
• Wyjście analogowe: DC 0…10 V / DC 0…5 V lub 4…20 mA.

Tryby pracy: ciągły i SMART

• Tryb ciągły (domyślnie): standardowa praca czujnika.
• Tryb SMART: odświeżanie danych w interwałach 3…8 min (zależnie od stężenia PM2.5/PM10 i różnicy względem ostatniego pomiaru).

Konfiguracja (przełączniki DIP)

Czujnik posiada dwa zestawy przełączników DIP: S1 i S2. Przełączniki umożliwiają m.in. wybór standardu wyjścia (V / I), wybór zakresu pomiarowego PM oraz ustawienia trybu pracy (ciągły/SMART), a dla QSM2162 także wybór parametrów wyjściowych i zakresu temperatury.

Tryb kalibracji PM2.5 (S2)

• Tryb 1 (domyślnie): kalibracja z użyciem urządzenia TSI jako odniesienie Arizona A1 dust.
• Tryb 2: kalibracja z użyciem urządzenia GRIMM jako odniesienie Arizona A1 dust.
• Tryb 3: kalibracja z użyciem urządzenia GRIMM jako odniesienie KCL dust.

Podłączenie elektryczne

• G: napięcie zasilające AC 24 V (SELV) lub DC 15…35 V
• G0: uziemienie i pomiar neutralny
• X1: sygnał wyjściowy (DC 0…10 V / DC 0…5 V / 4…20 mA)
• X2: sygnał wyjściowy (DC 0…10 V / DC 0…5 V / 4…20 mA)
• X3: sygnał wyjściowy (DC 0…10 V / DC 0…5 V / 4…20 mA)

Montaż – kluczowe wymagania

• W celu zachowania stopnia ochrony IP54 czujnik musi być zamontowany z dławikiem kablowym skierowanym w dół.
• Wlot powietrza powinien być skierowany w stronę strumienia powietrza, aby zapewnić oczekiwaną jednolitość i dokładność.
• Nie montować czujnika w kanale pionowym.
• Unikać wstrząsów i uderzeń elementów czujnika w elemencie pomiarowym.
• Nie montować na dachu (ryzyko promieniowania słonecznego); obowiązuje zakres temperatury otoczenia -5…45 °C.

Dane techniczne (QSM2162)

• Zasilanie: AC 24 V ±20% lub DC 15…35 V (SELV); 50/60 Hz przy AC 24 V
• Pobór mocy: 3.8 VA
• PM2.5 – zakres (wybierany): 0…500 / 0…300 / 0…100 / 0…50 μg/m³
• PM10 – zakres (wybierany): 0…500 / 0…300 / 0…100 / 0…50 μg/m³
• Wyjścia analogowe: DC 0…10 V lub DC 0…5 V (max. ±1 mA) albo 4…20 mA (max. 500 ohm)
• Max. prędkość powietrza: 10 m/s
• Temperatura – zakres użycia: -5…45 °C
• Temperatura – zakres pomiaru: 0…50 °C lub -35…35 °C
• Temperatura – stała czasowa t63: < 3.5 min (przy prędkości 2 m/s)
• Wilgotność – zakres użycia: 5…95 % r.h. (bez kondensacji)
• Wilgotność – zakres pomiaru: 0…100 % r.h.
• Wilgotność – dokładność (23 °C, DC 24 V): ±5 % r.h. (0…95 % r.h.), typowo ±3 % r.h. (30…70 % r.h.)
• Wilgotność – stała czasowa t63: ok. 20 s
• Stopień ochrony obudowy: IP54 (w stanie zabudowanym)
• Klasa ochrony: III wg EN 60730-1
• Zaciski śrubowe do przewodów: 1 × 2.5 mm² lub 2 × 1.5 mm²
• Materiały i kolory: podstawa PC RAL 7001, pokrywa PC RAL 7035, końcówka pomiarowa ABS RAL 7001, osłona ochronna z filtrem PC RAL 7001, kołnierz montażowy PA66-GF35 (czarny), dławik kablowy PA RAL 7035
• Czujnik: bez silikonu
• Waga z opakowaniem: 356 g

Co jest w komplecie

• Kołnierz montażowy
• Dławik kablowy M16
• Fabrycznie zamontowany moduł AQS2100

Podsumowanie

Siemens QSM2162 to zaawansowany kanałowy czujnik do systemów HVAC, który łączy pomiar PM2.5 i PM10 z kontrolą wilgotności względnej i temperatury. Dzięki zasilaniu AC 24 V / DC 15…35 V (SELV), konfigurowalnym standardom wyjściowym 0…10 V / 0…5 V / 4…20 mA oraz stopniowi ochrony IP54, stanowi praktyczne rozwiązanie do monitoringu parametrów powietrza w kanałach i realizacji wentylacji na żądanie.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z odpowiednią Dyrektywą Europejską. Nie wyrzucać z odpadami komunalnymi. Przestrzegać lokalnych przepisów dotyczących utylizacji.
• Czujnik nie jest urządzeniem bezpieczeństwa. Nie wolno używać go jako urządzenia ostrzegawczego przed gazem lub dymem.
• Produkt przeznaczony wyłącznie do stosowania wewnątrz kanałów instalacji wentylacyjnych i klimatyzacyjnych. Nie używać na zewnątrz budynków.
• Montaż, podłączenie, konfigurację i wymianę modułu czujnika może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz krajowymi i lokalnymi przepisami bezpieczeństwa.
• Urządzenie jest zasilane napięciem AC 24 V lub DC 15…35 V. Do zasilania wymagane jest źródło SELV z odseparowanymi uzwojeniami, dobrane i zabezpieczone zgodnie z lokalnymi przepisami.
• Przed rozpoczęciem prac montażowych lub serwisowych należy wyłączyć urządzenie. Podczas wymiany modułu czujnika unikać dotykania elementów elektrycznych.
• Nie otwierać ani nie demontować obudowy modułu czujnika podczas pracy lub konserwacji. Moduł zawiera laser klasy 1. Obudowa modułu jest zamknięta i podczas normalnego użytkowania nie ma dostępu do niebezpiecznego promieniowania, jednak w celu uniknięcia narażenia nie wolno rozbierać modułu. Jeśli obudowa modułu jest uszkodzona, nie używać produktu i wymienić moduł na nowy.
• W celu zachowania stopnia ochrony IP54 czujnik musi być zamontowany z dławikiem kablowym skierowanym w dół.
• Urządzenie należy montować w miejscu dostępnym dla serwisu, zgodnie z instrukcją producenta. Nie montować czujnika w kanale pionowym.
• Wlot powietrza musi być skierowany w stronę strumienia powietrza. Maksymalna prędkość powietrza wynosi 10 m/s.
• Nie montować czujnika w miejscu narażonym na bezpośrednie promieniowanie słoneczne ani na dachu. Zakres temperatury pracy obudowy z elektroniką wynosi od -5 do 45 °C.
• Produkt stosować wyłącznie w zakresie wilgotności 5…95 % r.h., bez kondensacji. Jeśli czujnik jest montowany za nawilżaczem, należy zachować odpowiednią odległość, aby para lub mgła mogła odparować przed dotarciem do czujnika.
• Należy unikać wstrząsów i uderzeń elementów czujnika, szczególnie części pomiarowej.
• Okablowanie należy wykonać zgodnie z dokumentacją producenta. W środowiskach z zakłóceniami elektromagnetycznymi należy stosować kable ekranowane, a do wtórnej strony zasilania i linii sygnałowych wymagana jest skrętka. Należy przestrzegać dopuszczalnych długości przewodów.
• Zmiany lub modyfikacje niezatwierdzone wyraźnie przez stronę odpowiedzialną za zgodność mogą skutkować utratą prawa do użytkowania urządzenia.
