QXA2101 Sygnalizator kondensacji, styk przełączający przy 95 % r.h., IP40, zasilanie 24 V AC/DC, czujnik wyniesiony

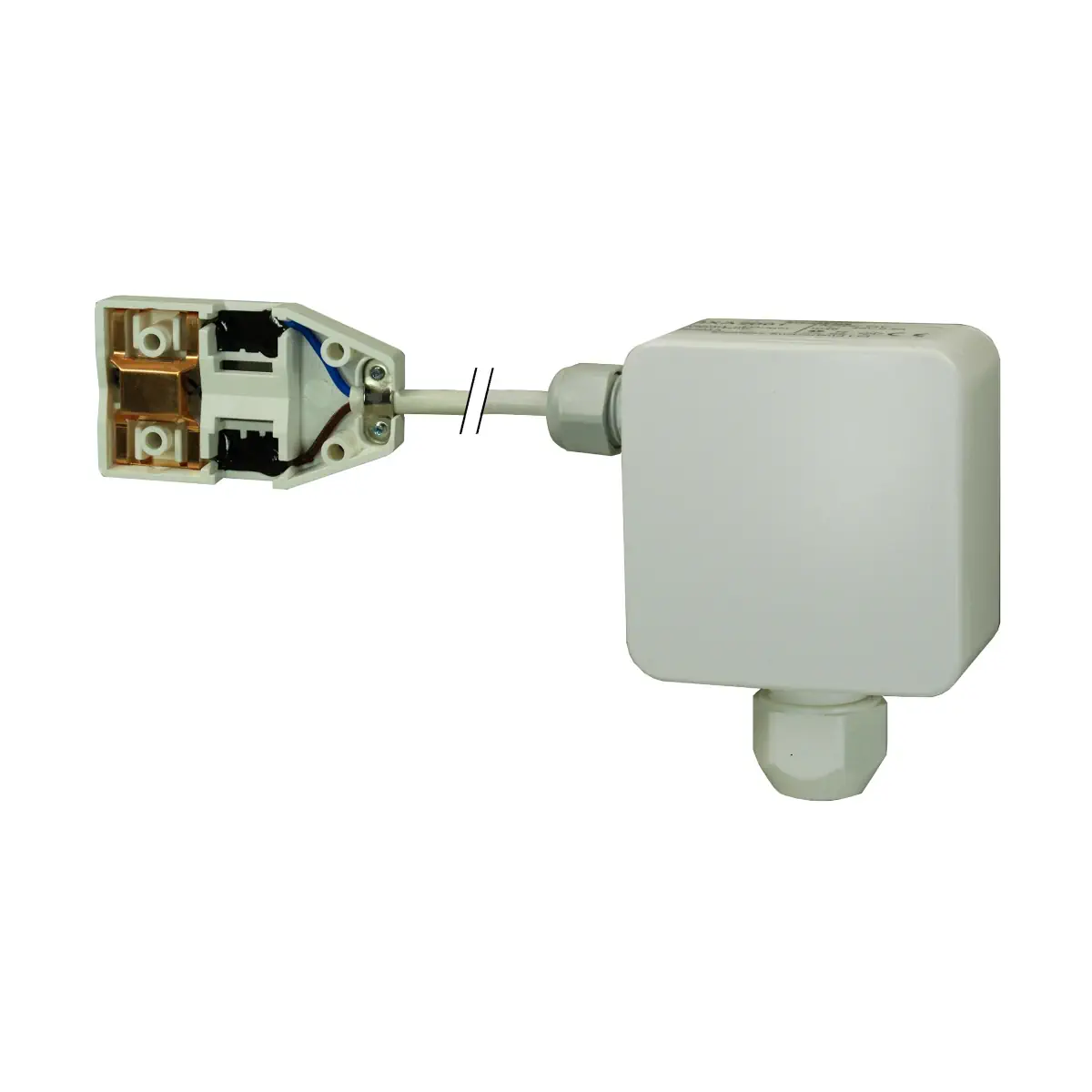

QXA2101 to sygnalizator kondensacji firmy Siemens, przeznaczony do ochrony instalacji HVAC (m.in. stropów chłodzących) przed uszkodzeniami spowodowanymi wykraplaniem pary wodnej. Urządzenie jest zasilane napięciem SELV/PELV 24 V AC/DC i udostępnia bezpotencjałowy styk przełączający. Wersja QXA2101 posiada czujnik wyniesiony (głowica czujnika) połączony z obudową przewodem o długości 1 m, co ułatwia montaż w miejscach krytycznych dla kondensacji.

Najważniejsze cechy

• Producent: Siemens
• Model: QXA2101
• Symbol magazynowy: S55770-T376
• Typ urządzenia: sygnalizator kondensacji (wyjście 2-położeniowe przez przekaźnik)
• Wersja wykonania: czujnik wyniesiony (kabel połączeniowy 1 m)
• Zasilanie: 24 V AC/DC ±20% (SELV/PELV), 50/60 Hz
• Pobór mocy: maks. 1 VA
• Punkt przełączania (narastanie wilgotności): 95 ±4% r.h.
• Histereza przełączania (stała): ok. 5% r.h.
• Czas odpowiedzi (statyczne powietrze): maks. 3 min (80→99% r.h. oraz 99→80% r.h.)
• Wyjście: bezpotencjałowy styk przełączający przekaźnika (Q11, Q12, Q14)
• Stopień ochrony obudowy: IP40
• Klasa bezpieczeństwa: III wg EN 60730

Zastosowanie

• Monitorowanie kondensacji w budynkach ze stropami chłodzącymi.
• Zapobieganie kondensacji w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych.
• Ochrona krytycznych punktów instalacji/budynku (np. kanały powietrzne, wentylatory itp.).
• Zapobieganie kondensacji na powierzchniach.
• Praca jako przełącznik na wypadek kondensacji.

Funkcje i działanie

Sygnalizator reaguje na wilgotność względną bliską punktu rosy (~100% r.h.). Rezystancja elementu pomiarowego gwałtownie wzrasta w zakresie 90…100% r.h., a układ elektroniczny załącza przekaźnik zanim zostanie osiągnięty punkt rosy.

• Punkt przełączania: 95 ±4% r.h. (przy wzroście wilgotności).
• Histereza: ok. 5% r.h.
• Uwaga: sygnalizator nie jest odporny na ciągłą kondensację.

Stan styku przekaźnika

• Schemat styków odnosi się do stanu, gdy zasilanie jest włączone.
• Gdy zasilanie jest wyłączone, styk przekaźnika Q11–Q12 jest zwarty.

Wyjście przekaźnikowe i parametry styków

• Wyjście: bezpotencjałowy styk przełączający Q11 / Q12 / Q14
• Znamionowy zakres prądu przy 24 V AC/DC: 0,02…1 (1) A
• Prąd początkowy przy 24 V AC/DC: ≤ 5 A przez ≤ 20 ms
• Obciążalność styku: min. 1 V AC/DC, 1 mA; maks. 30 V AC/DC, 1 A
• Bezpiecznik dla obwodu styku: wymagany wewnętrzny bezpiecznik topikowy o prądzie maks. T 4 A

Podłączenie elektryczne

• Zasilanie: zaciski G (G+) oraz G0 (G−) – 24 V AC lub 24 V DC
• Wyjście przekaźnikowe: Q11, Q12, Q14 (styk przełączający)
• Zaciski: śrubowe do przewodów 1,5 mm²
• Maksymalna długość kabla do detektora kondensacji: 20 m

Montaż i wskazówki instalacyjne

• Montaż na rurze: przy pomocy opaski zaciskowej (średnica rury Ø 10…100 mm).
• Montaż powierzchniowy: na ścianie lub stropie (4 wkrętami).
• Sygnalizator działa prawidłowo, gdy temperatura elementu pomiarowego jest taka sama jak temperatura chronionej powierzchni – w miejscu montażu należy nałożyć cienką warstwę pasty termoprzewodzącej.
• Montować w najzimniejszym miejscu stropu chłodzącego (instalacji); dla wodnego stropu chłodzącego – na przewodzie wlotowym.
• Element pomiarowy chronić przed żrącymi związkami chemicznymi i brudem (mogą pogorszyć działanie i skrócić trwałość).

Uruchomienie i test

• Działanie można sprawdzić przez kilkakrotne powolne chuchanie na element pomiarowy (symulacja kondensacji).
• Nie dopuszczać do kontaktu elementu pomiarowego z wodą sieciową (ryzyko korozji elektrolitycznej).

Dane techniczne (QXA2101)

• Napięcie zasilające: SELV/PELV 24 V AC/DC ±20%
• Częstotliwość: 50/60 Hz
• Pobór mocy: maks. 1 VA
• Punkt przełączania: 95 ±4% r.h.
• Histereza: ok. 5% r.h.
• Czas odpowiedzi: maks. 3 min (80→99% r.h. / 99→80% r.h.)
• Stopień ochrony: IP40 wg EN 60529
• Klasa bezpieczeństwa: III wg EN 60730
• Warunki pracy: −5…+50 °C (obudowa z elektroniką), 5…95% r.h. (bez kondensacji)
• Warunki transportu/składowania: −25…+60 °C, <95% r.h.
• Obudowa: białe tworzywo termoplastyczne o zmniejszonej palności
• Dławik kablowy: Pg11 (tworzywo sztuczne)
• Masa (z opakowaniem): 0,126 kg

Zakres dostawy

• Sygnalizator kondensacji QXA2101 z czujnikiem wyniesionym
• Opaska zaciskowa do rur o średnicy 10…100 mm
• Pasta termoprzewodząca
• Instrukcja montażu

Podsumowanie

Siemens QXA2101 to sygnalizator kondensacji z wyniesioną głowicą czujnika (1 m), który wykrywa warunki bliskie punktu rosy i przekazuje sygnał przez bezpotencjałowy styk przełączający. Zasilanie 24 V AC/DC, stały próg przełączania 95 ±4% r.h. oraz obudowa IP40 czynią go praktycznym elementem zabezpieczającym instalacje HVAC i stropy chłodzące przed skutkami kondensacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami. Nie wyrzucać z odpadami komunalnymi.
• Urządzenie jest przeznaczone do zasilania napięciem 24 V AC/DC SELV/PELV. Podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Montaż, podłączenie i uruchomienie powinny być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami dotyczącymi instalacji elektrycznych.
• Przed rozpoczęciem montażu lub podłączenia należy upewnić się, że zastosowano właściwe zasilanie i odpowiednie zabezpieczenia zewnętrzne wymagane przez producenta.
• Urządzenie należy montować wyłącznie w sposób przewidziany przez producenta: na rurze o średnicy 10...100 mm za pomocą opaski zaciskowej lub powierzchniowo na ścianie/stropie.
• Sygnalizator działa prawidłowo tylko wtedy, gdy temperatura elementu pomiarowego odpowiada temperaturze chronionej powierzchni. W miejscu montażu należy nałożyć cienką warstwę pasty termoprzewodzącej i montować czujnik w najzimniejszym punkcie instalacji.
• W przypadku wodnego stropu chłodzącego czujnik powinien być zamocowany na przewodzie wlotowym, zgodnie z dokumentacją producenta.
• Sygnalizator nie jest odporny na ciągłą kondensację. Produkt należy stosować wyłącznie w warunkach pracy określonych przez producenta.
• Element pomiarowy należy chronić przed żrącymi związkami chemicznymi i zabrudzeniami, ponieważ mogą one pogorszyć działanie urządzenia i znacznie skrócić jego trwałość.
• Nie narażać elementu pomiarowego na kontakt z wodą sieciową, ponieważ może to spowodować korozję elektrolityczną i uszkodzenie produktu.
• Nieprawidłowy montaż, podłączenie lub użytkowanie poza dopuszczalnymi warunkami środowiskowymi może spowodować nieprawidłowe działanie sygnalizatora lub uszkodzenie instalacji.
• Stopień ochrony obudowy wynosi IP40. Produkt należy stosować wyłącznie w miejscach odpowiadających temu stopniowi ochrony.
