RDF400BN-BK Regulator pomieszczeniowy z interfejsem dotykowym, 230 [V] AC, 5..40 [°C], klimakonwektory 2-/4-rurowe, BACnet / Modbus

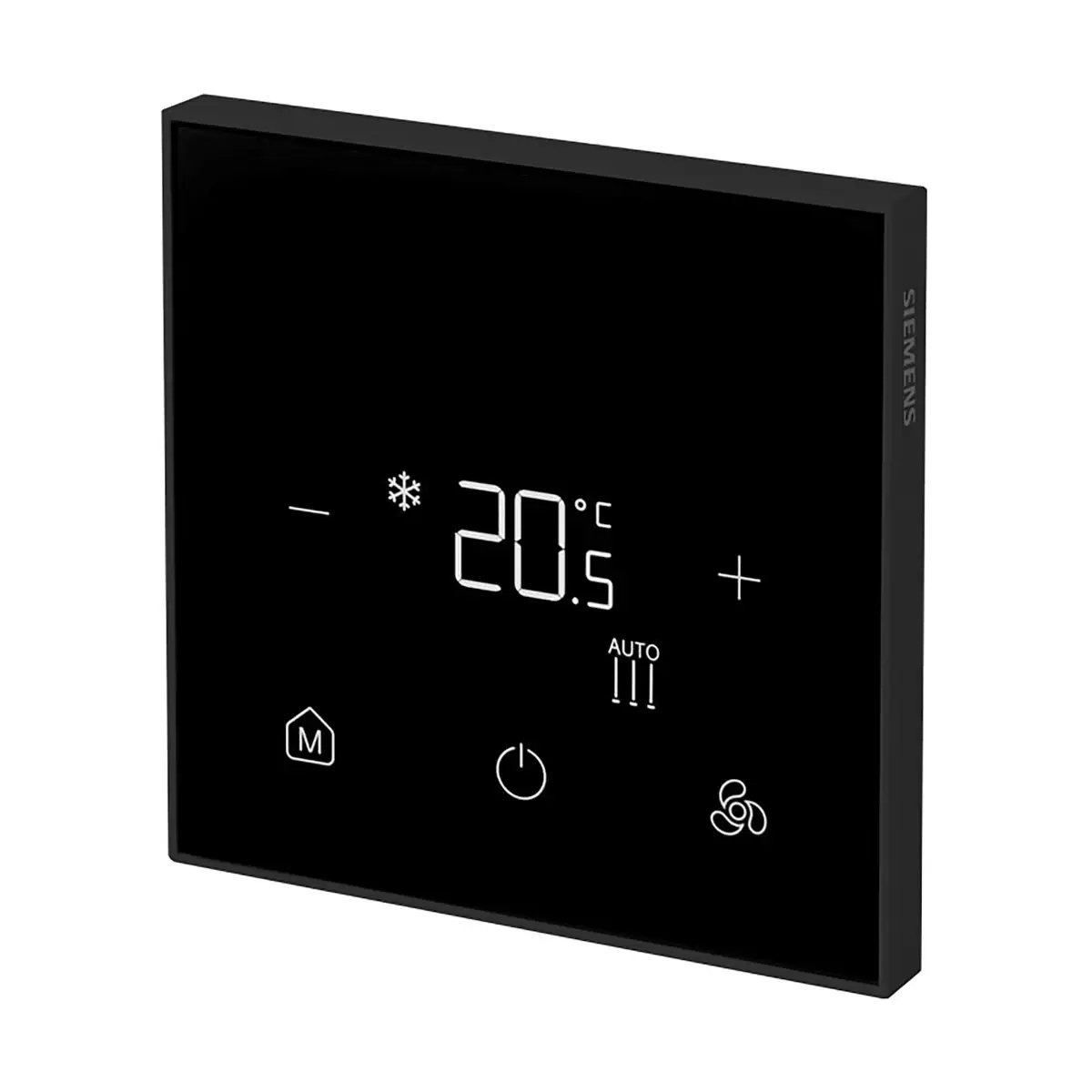

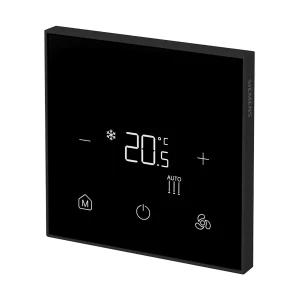

Siemens RDF400BN-BK to elektroniczny termostat pomieszczeniowy BACnet/Modbus do sterowania 2-rurowymi (także z nagrzewnicą elektryczną) oraz 4-rurowymi klimakonwektorami z wentylatorem 1- lub 3-biegowym. Smukła obudowa z dotykowymi przyciskami oraz bezramkowy, podświetlany wyświetlacz w kolorze czarnym zapewniają nowoczesny wygląd i komfortową obsługę.

Najważniejsze cechy

• Obsługiwane układy: 2-rurowy, 2-rurowy z nagrzewnicą elektryczną, 4-rurowy klimakonwektor
• Sterowanie wentylatorem: 1- lub 3-biegowy wentylator (wyjścia przekaźnikowe Q1…Q3)
• Wyjścia zaworowe: obsługa siłowników On/Off (2- i 3-przewodowych) oraz 3-położeniowych (AC 100…230 V)
• Protokoły komunikacyjne: wybór między BACnet MS/TP a Modbus RTU (RS485)
• Tryby pracy: Comfort, Economy oraz Protection z możliwością centralnego wymuszenia z magistrali
• Automatyczna lub ręczna zmiana trybu grzanie/chłodzenie (na podstawie czujnika lokalnego lub sygnału zewnętrznego)
• Automatyczna lub ręczna regulacja prędkości wentylatora
• Wbudowany czujnik temperatury pomieszczenia z możliwością kalibracji wskazań
• Dwa wielofunkcyjne wejścia (X1, D1) dla czujników temperatury, kontaktów okiennych, czytnika karty hotelowej, czujnika obecności, sygnału alarmowego itp.
• Konfiguracja parametrów z poziomu lokalnego HMI, narzędzia BACnet/Modbus lub aplikacji Siemens QuickConfig (NFC)
• Pamięć ustawień – zachowanie parametrów użytkownika i nastaw sterownika po zaniku zasilania
• Blokada klawiatury (keylock) przed niepożądaną zmianą nastaw
• Ograniczenie zakresu nastaw temperatury (min./max. w trybie Comfort, Economy i Protection)
• Możliwość wyświetlania temperatury bieżącej lub wartości zadanej w °C, °F lub jednocześnie w obu jednostkach
• Liczniki czasu pracy wentylatora oraz funkcje „fan kick” (rozruch) i praca w strefie martwej

Zastosowanie

• Sterowanie klimakonwektorami 2- i 4-rurowymi w budynkach biurowych, hotelach, obiektach komercyjnych
• Aplikacje z nagrzewnicą elektryczną w układzie 2-rurowym
• Systemy automatyki budynkowej oparte na BACnet MS/TP lub Modbus RTU
• Realizacja trybów komfortowego ogrzewania i chłodzenia z przejściem do trybu ekonomicznego i ochrony budynku
• Integracja z czujnikami obecności, kontaktem okiennym, czytnikiem karty oraz zewnętrznymi czujnikami temperatury

Interfejs i obsługa

• Bezramkowy, podświetlany wyświetlacz z czytelnymi ikonami trybów pracy i stanu urządzenia
• Dotykowe przyciski do zmiany trybu (Comfort/Economy/Protection), regulacji nastawy oraz wyboru prędkości wentylatora
• Wskazanie takich statusów jak: tryb grzania/chłodzenia, alarm, aktywne wyjście zaworu, tryb Economy
• Możliwość wyświetlania czasu dobowego (z magistrali)
• Hasło serwisowe (domyślnie wyłączone) chroniące parametry przed nieautoryzowaną zmianą

Wejścia, wyjścia i komunikacja

• Wyjścia zaworowe: Y1, Y2 – przekaźnikowe SPST, 5(2) A, AC 100…230 V (zawory On/Off 2-/3-przewodowe, siłowniki 3-położeniowe)
• Wyjścia wentylatora: Q1, Q2, Q3 – przekaźnikowe dla wentylatora 1- lub 3-biegowego (AC 100…230 V)
• Wejście wielofunkcyjne X1-M: obsługa czujników NTC 3 kΩ lub 10 kΩ (-20…70 °C) oraz wejścia cyfrowego NO/NC
• Wejście cyfrowe D1-M: dla kontaktów suchych (np. okno, karta, obecność)
• Interfejs BACnet MS/TP: RS485, prędkości Auto/9600/19200/38400/76800 bps, adres MAC 0…127
• Interfejs Modbus RTU: RS485, prędkości Auto/9600/19200/38400 bps, adres 1…127, różne formaty ramki (parzystość, liczba bitów stopu)
• NFC 13,56 MHz – bezprzewodowa konfiguracja z użyciem aplikacji QuickConfig, także bez zasilania i bez rozpakowywania termostatu
• Maks. długość magistrali: do 1200 m (RS485)

Montaż

• Montaż podtynkowy na kwadratowej puszce instalacyjnej z rozstawem śrub 60,3 mm
• Zalecana wysokość instalacji: ok. 1,5 m nad podłogą
• Unikać montażu w niszach, za zasłonami, nad grzejnikami, na ścianach zewnętrznych, w miejscach nasłonecznionych lub w przeciągach
• Wymagane jest odpowiednie uszczelnienie puszki w celu uniknięcia wpływu przepływów powietrza na pomiar temperatury
• Przewidziano zewnętrzne zabezpieczenie obwodu zasilania wyłącznikiem nadprądowym max. 10 A (brak bezpiecznika wewnętrznego)

Dane techniczne

• Zasilanie: AC 100…230 V, 50/60 Hz
• Pobór mocy: maks. 5 VA / 3 W, w trybie czuwania ok. 1 VA / 0,5 W
• Zakres regulacji temperatury: 5…40 °C (Comfort, Economy, Protection z możliwością wyłączenia w trybach Economy/Protection)
• Wbudowany czujnik temperatury: zakres pomiaru 0…50 °C, dokładność ±0,5 K przy 25 °C, możliwość korekty -5,0…+5,0 K
• Rozdzielczość nastawy i wyświetlania: 0,5 °C
• Stopień ochrony obudowy: IP30 (po zamontowaniu)
• Klasa ochronności elektrycznej: do współpracy z urządzeniami klasy II
• Warunki pracy: 0…50 °C, 5…95% r.h. (bez kondensacji)
• Warunki transportu: -25…70 °C, 5…95% r.h.
• Wymiary (szer. × wys. × gł.): ok. 88 × 88 × 39,5 mm
• Waga: ok. 164 g (bez opakowania), ok. 261,5 g (z opakowaniem)
• Materiał obudowy: tworzywo PC / PC z 10% GF, klasa palności UL94 V-0
• Kolor ramki: czarny (zbliżony do RAL 9005)

Podsumowanie

Siemens RDF400BN-BK to nowoczesny, czarny termostat pomieszczeniowy do sterowania klimakonwektorami, oferujący komunikację BACnet/Modbus, elastyczną obsługę siłowników zaworów i wentylatorów 1-/3-biegowych oraz szereg funkcji komfortu i oszczędzania energii. Dzięki smukłej konstrukcji, podświetlanemu wyświetlaczowi z dotykowymi przyciskami, wielofunkcyjnym wejściom i wygodnej konfiguracji przez NFC (QuickConfig), idealnie sprawdzi się w instalacjach hotelowych, biurowych i komercyjnych, gdzie liczy się zarówno funkcjonalność, jak i estetyka.
